鲁能丰宁北窝铺48兆瓦风电场220kv升压站工程环境影响报告表.doc

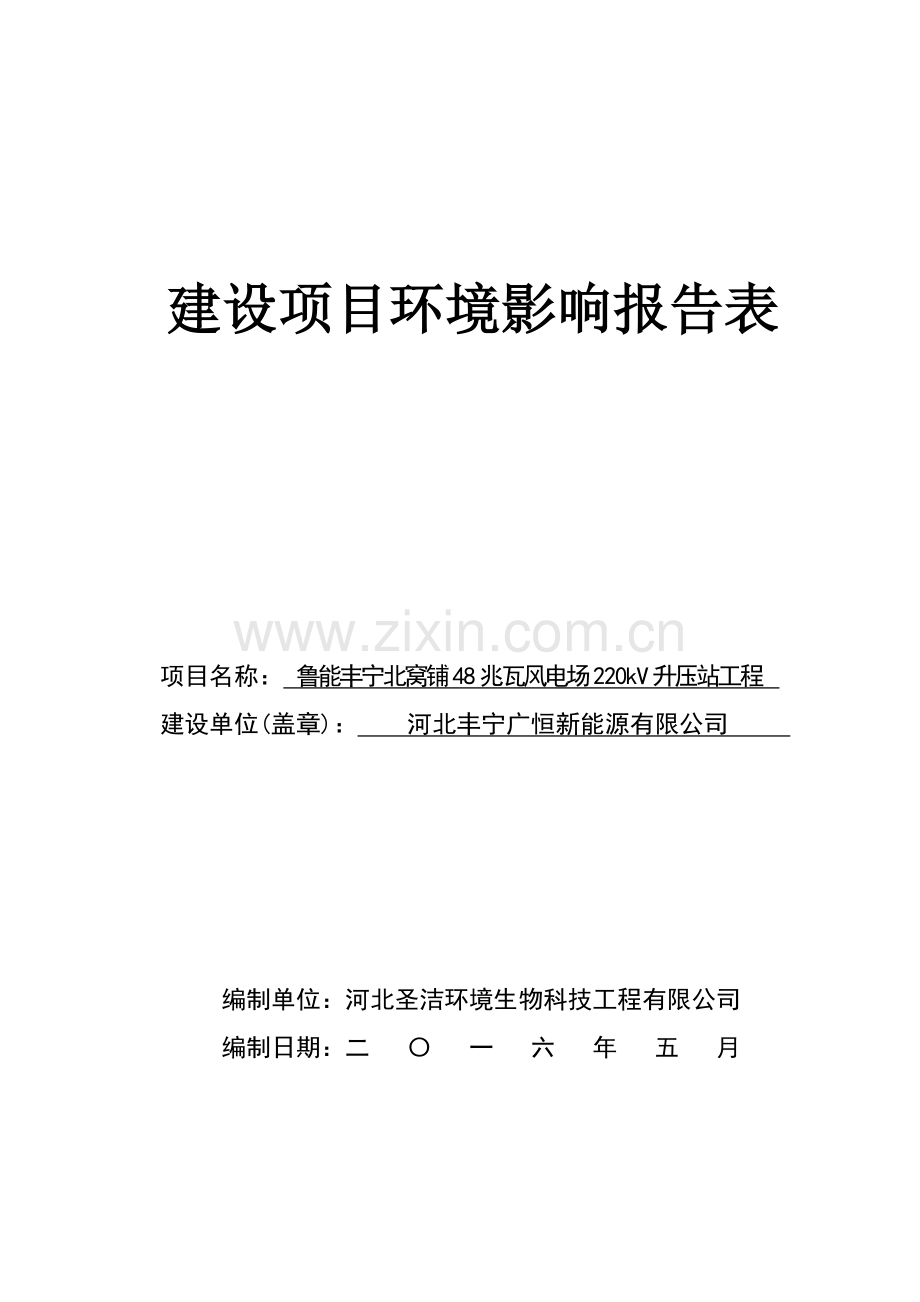

建设项目环境影响报告表

项目名称： 鲁能丰宁北窝铺48兆瓦风电场220kV升压站工程
建设单位(盖章)： 河北丰宁广恒新能源有限公司

编制单位：河北圣洁环境生物科技工程有限公司
编制日期：二 〇 一 六 年 五 月

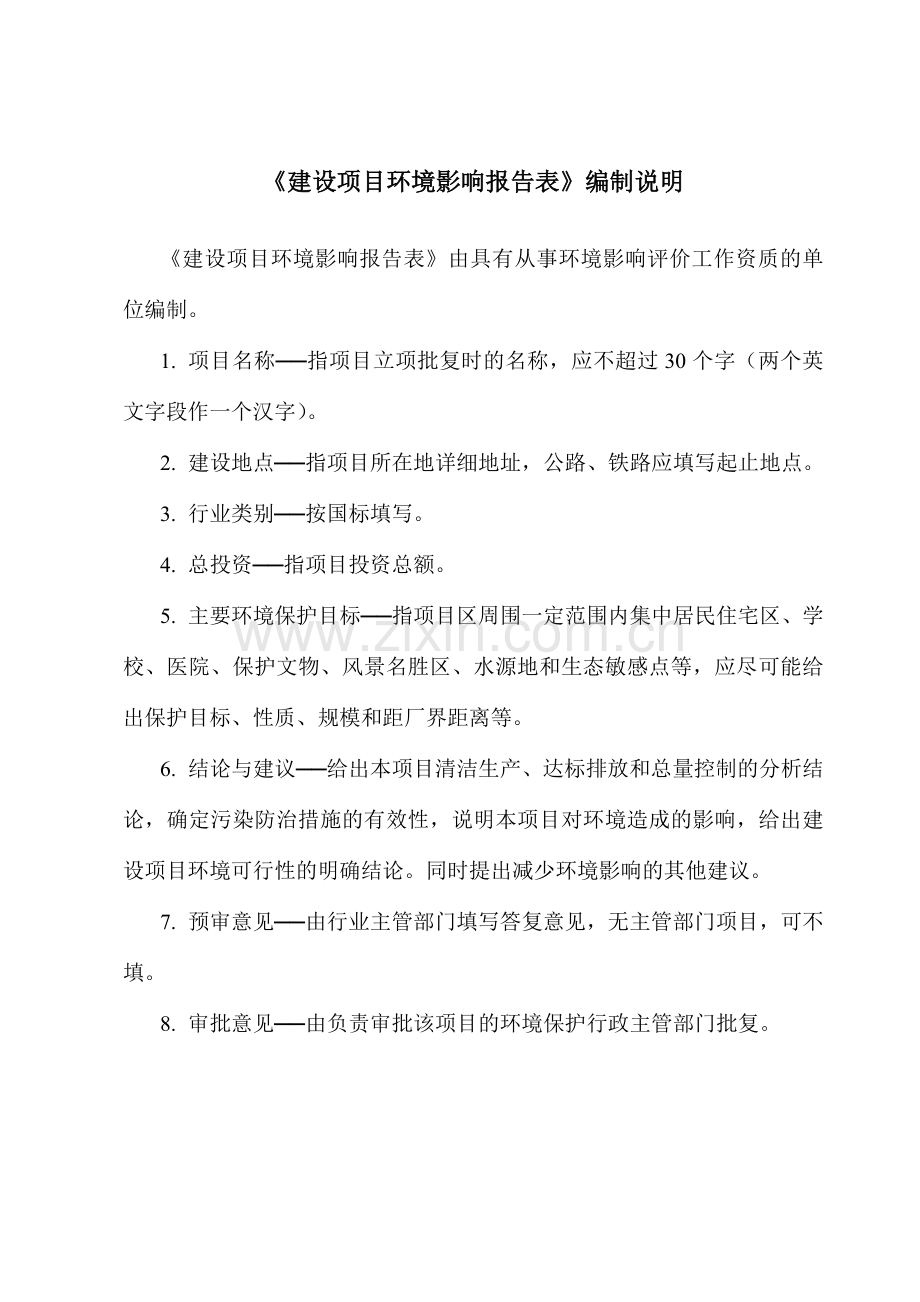

《建设项目环境影响报告表》编制说明

《建设项目环境影响报告表》由具有从事环境影响评价工作资质的单位编制。
1. 项目名称──指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。
2. 建设地点──指项目所在地详细地址，公路、铁路应填写起止地点。
3. 行业类别──按国标填写。
4. 总投资──指项目投资总额。
5. 主要环境保护目标──指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。
6. 结论与建议──给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。
7. 预审意见──由行业主管部门填写答复意见，无主管部门项目，可不填。
8. 审批意见──由负责审批该项目的环境保护行政主管部门批复。

建设项目基本情况
项目名称
北窝铺48兆瓦风电场220kV升压站工程
建设单位

法人代表

联系人

通讯地址

联系电话

传 真

邮政编码

建设地点

立项审批部门
/
批准文号
/
建设性质
新建
行业类别及代码
D4420 电力供应行业
占地面积
(平方米)
16608
绿化面积(平方米)
/
总投资
(万元)
2200
其中：环保投资(万元)
65
环保投资占总投资比例（%）
3
评价经费
(万元)

预期投产日期
2016年10月
工程内容及规模：
1、项目建设背景
河北康保广恒新能源有限公司鲁能丰宁北窝铺（48兆瓦）风电场工程环境影响报告表已取得承德市环境保护局的审批意见（承环评[2013]110号）。为满足丰宁北窝铺（48兆瓦）风电场送电需求，同期建设220kV升压站一座，本期建设50MVA主变压器一台。
根据《中华人民共和国环境影响评价法》、《建设项目环境保护管理条例》和《建设项目环境影响评价分类管理名录》及审批意见（承环评[2013]110号）第七条与工程配套的输变电工程另行办理电磁辐射相关审批手续等有关规定，项目须进行环境影响评价。为此河北圣洁环境生物科技工程有限公司受河北丰宁广恒新能源有限公司的委托（见附件），承担本项目的环境影响评价工作，并对本工程进行了实地踏勘和调查，收集了自然环境、社会环境及有关工程资料，在此基础上编制了本环境影响报告表。
2、风场环评主要内容
河北康保广恒新能源有限公司鲁能丰宁北窝铺（48兆瓦）风电场为新建项目，选址位于河北省承德市丰宁满族自治县苏家店乡北部交接处的山梁，风电场中心地理坐标为东经116°44'20.24"，北纬41°32'29.02"，风电场总占地面积122900平方米，其中永久占地28000平方米。工程建设主要内容为安装2000千瓦单机风力发电机24台，配套35千伏箱式变电站24台。新建220千伏升压变电站一座，建设50兆伏安主变压器一台；新建综合楼一座用于项目中央控制，配套建设进站道路、施工道路、弃渣场。
鲁能丰宁北窝铺（48兆瓦）风电场环评报告表中针对以上建设内容对周围的水、大气、声及生态环境影响已做详尽分析，升压站已包括在原环评中，因此本报告表针对升压站产生的电磁辐射详细分析，其余水、大气、声及生态环境影响进行简单分析。
3、升压站建设地点及周围环境概况
鲁能丰宁北窝铺48兆瓦风电场220kV升压站位工程于承德市丰宁满族自治县北窝铺风电场东台村东北550m，中心坐标为北纬41°32′48.86″、东经116°41′59.96″。升压站东西长为173m，南北长为96m。升压站西南距东台村550m，东侧距离风电场900m。本项目升压站地理位置图见附图1，周边环境关系见附图2。
4、项目建设规模及内容
鲁能丰宁北窝铺（48兆瓦）风电场场内需新建1 座220kV升压变电站。升压变电站内主要包括：主控楼、综合楼、联合泵房、汽车库、油品库及材料备品库、警卫室、35kV配电装置室及220kV 室外配电装置架构等生产生活建（构）筑物。
（1）主变规模
升压站规划建设2台50MVA主变，本期建设1台50MVA主变，主变容比220/35kV。220kV规划出线3回，本期建设1回，本期35kV进线2回。
（2）电气设备布置
35kV配电装置、主变压器和220kV配电装置及主控楼布置在220kV升压站内。
（3）站址总平面布置
220kV屋外配电装置采用支持式管母中型布置，布置在站区西侧，采用架空进出线，向西出线。母线隔离开关采用垂直断口、水平断口隔离开关，分相垂直布置于母线下，母线隔离开关与断路器之间由下部连线，断路器和电流互感器分别布置于主道路两侧，装设跨路管母线。纵向尺寸为：43.45m，间隔宽度为13m。本期建设主变压器进线、出线、PT间隔各一个，预留主变压器进线间隔一个。在北侧留有扩建220kV的余地。升压站平面布置图见附图3。
35kV配电间布置在主变压器东侧，配电装置户内单列布置，采用绝缘屏蔽铜母线进线，风场35kV线路由北经电缆引入。
35kV无功补偿装置布置在主变压器南侧。
5、本工程占地及土石方量
本期工程升压站占地16608m2。土地类型为未利用地，挖方6269m3，填方6269m3，挖填方平衡。
6、编制依据
（1）法律、法规
①《中华人民共和国环境保护法》（2014年4月24日）；
②《中华人民共和国环境影响评价法》（2002年10月28日）；
③《中华人民共和国环境影响噪声污染防治法》（1996年10月29日）；
④《国家发展改革委关于修改<产业结构调整指导目录（2011年本）>有关条款的决定》（2013年2月16日）；
⑤《建设项目环境保护管理条例》（1998年11月18日）；
⑥《电力设施保护条例》（1998年1月7日）；
⑦《电磁辐射环境保护管理办法》（1997年3月25日）；
⑧《关于进一步加强输变电类建设项目环境保护监管工作的通知》（环办[2012]131号）；
⑨《电力设施保护条例实施细则》（1999年3月18日）；
⑩《河北省环境保护条例》（2005年3月25日）；
⑪《河北省辐射污染防治条例》（2013年9月27日）；
⑫《建设项目环境保护管理若干问题的暂行规定》（2007年9月14日）；
⑬《河北省建设项目环境保护管理条例》（2005年3月25日）。
（2）标准、技术导则
①《电磁环境控制限值》（GB8702-2014）；
②《环境影响评价技术导则 输变电工程》（HJ24-2014）；
③《交流输变电工程电磁环境监测方法(试行)》（HJ681-2013）；
④《环境影响评价技术导则 声环境》（HJ2.4-2009）；
⑤《环境影响评价技术导则 生态影响》（HJ19-2011）；
⑥《火力发电厂与变电站设计防火规范》（GB50229-2006）。
（3）与项目有关的文件和资料
①国网冀北电力有限公司关于鲁能承德丰宁北窝铺风电场48兆瓦工程接入电网意见的函（冀北电函[2014]30号）；
②承德市环境保护局关于鲁能丰宁北窝铺（48兆瓦）风电场工程环境影响报告表的批复（承环评[2013]110号）。
7、评价因子
（1）工频电场评价因子：电场强度（kV/m）。
（2）磁感应强度评价因子：磁感应强度（μT）。
（3）噪声评价因子：昼间等效声级Ld，单位：dB（A）；夜间等效声级Ln，单位：dB（A）。
8、评价工作等级
表1 本项目评价工作等级
评价项目
评价工作等级
标准依据
电磁环境
二级
《环境影响评价技术导则—输变电工程》（HJ24—2014）
声环境
三级
《环境影响评价技术导则—声环境》（HJ2.4—2009）
生态环境
简单分析
《环境影响评价技术导则—生态环境》（HJ19—2011）
9、评价范围
电场强度、磁感应强度评价范围为升压站站址围墙外40m内区域；
声环境评价范围为升压站站址围墙外200m内区域；
生态环境评价范围为升压站站址围墙外500m内区域。
与本项目有关的原有污染情况及主要环境问题：
本项目为新建项目，无原有污染源。

建设项目所在地自然环境社会环境简况
自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）：
1. 地理位置
丰宁满族自治县位于河北省北部，承德市西北部，地处燕山北麓和内蒙古高原南缘，南临北京，北靠内蒙。地理位置在北纬40°54′~42°01′，东经115°55′～117°23′。北界内蒙古自治区，南邻滦平县、北京市，东靠围场、隆化县，西连张家口市。总面积8765平方公里。县政府驻地大阁镇，距承德市170公里，距北京市180公里。丰宁处于山地向高原的过渡地带，地形地貌复杂，可分为坝上高原，坝缘山地和冀北山地三个部分。坝上高原为内蒙古高原南缘，地势开阔，地形起伏，大滩、鱼儿山为典型的草甸草原，草高浓密，野花遍野。坝缘山地是山区向高原的过渡地带，山高谷深，森林覆盖面积较大。冀北山地则为中低丘陵，谷地宽阔，河道曲折。
鲁能丰宁北窝铺48兆瓦风电场220kV升压站工程位于承德市丰宁满族自治县，中心坐标为北纬41°32′48.86″、东经116°41′59.96″。升压站东西长为173m，南北长为96m。升压站西南距东台村550m。见附图1、附图2。
2. 地形地貌
丰宁满族自治县境内的潮河与滦河流域，皆属山地丘陵地貌，海拔在400～2100m之间，相对高度在500m至600m之间，山地呈西北-东南走向，山脉走向与河水流向一致，部分切穿山岭，河谷因受构造和岩性控制，宽窄不一，弯曲扭转。冀北山地的山地丘陵区，地表出露的岩石除震旦纪的花岗片麻岩外，广泛分布着侏罗纪的火山凝灰岩、流纹岩、石英斑岩、鞍山岩，还间有新生代的玄武岩。此区河流较多，地表切割破碎。潮河与忙牛河呈树枝状分布。此区内出名的山峰有：南韭菜梁(1816m)、水泉沟高尖(1600m)，鲍家胡同高尖(1707m)、黄花岭(1762m)、冰郎山(1885m)、黑山(1532m)、喇嘛山(1198m)、广灵山(1413m)、云雾山(2047m)，均系河流切割后形成的山丘。此区的河谷，多有二级阶地发育。一级阶地多为冲积洪积黄土，亚沙土堆积及河岸的冲积平地，是农业理想用地；二级阶地，受山坡流水一切割，形成大大小小的冲沟，山麓一带多坡积洪积物，有的在沟口形成小型洪积堆。
项目位于承德市丰宁县塔黄旗镇东台村东北550m。该区域以山地丘陵地形为主，地势坡度较大，地形复杂，山脉纵横，地势东低西高，南低北高。属于燕山山脉石质山区，南北狭长，区内海拔800～1500m。项目区属于潮河流域，河滩基土层较厚，适于工农业发展，山地植被较好，是天然次生阔叶林区和重要的木材产地，其中一部分为用材林、薪炭林、灌木林、山杏林地及经济林地。
3. 气候特征
丰宁满族自治县的气候属于中温带、半湿润、半干旱、大陆性、季风型、高原山地气候。冬季寒冷干燥，主要吹西北风，天气寒冷、干燥、晴朗，坝上最低气温为-37.4℃，坝下最低气温-28.6℃；春季风多干旱，由于冷空气频频影响，春季大风日甚多，风速最大，卷起沙尘，带至高空，形成风沙天气；夏季温和多雨，夏季降水，南部在449.7～596.3mm，中部在416.2～486.3mm，但今年来气候反常，频繁出现春季连绵多雨，夏季炎热无雨的现象，对农作物的生长威胁甚为严重；秋季天高气爽，一般昼夜温差在15℃～20℃，秋季容易出现低温冷害，霜冻对农作物威胁很大，一般坝上初霜日出现8月上旬，坝下初霜日出现在9月中旬。
本区寒温带向暖温带过渡，坝上高原向华北平原过渡地带，为半湿润、半干旱、大陆性季风型坝缘山地和冀北山地气候。全年受西伯利亚冷气团和副热带太平洋气团影响，气候特征地四季分明，在春、秋两季两种气团相互转换，天气变化无常，气温变化剧烈，干燥少雨，多大风天气。夏季温和多雷雨天气。冬季盛行偏北风，天气寒冷，干燥少雪。年平均气温6.2℃～9.6℃，最低气温-28.6℃，最高气温37.8℃，年10℃以上有效积温1700℃～3300℃，全年无霜期由上游至下游依次为105天～150天，初霜期为9月上中旬，封冻期为11月初至次年3月底，最厚冻土层深1.5m～2.0m，多年平均风速4.4m/s，最大风速34m/s，最多频率风向NW。
4. 地质概况
4.1地层
项目区位于燕山山脉沉降带西北部，东西构造带与华夏系构造的复合部位，为燕山联合弧的凸出部分，雾灵山复背斜东侧。因河流切割褶皱断裂等原因，形成重叠山峰，许多穹窿构造和小盆地。境内地层发育完整，除上奥陶、志留、泥盆、白垩、侏罗下统以及三迭地层外均有明显出露，尤以太古界、元古界及中生界侏罗系、火山岩出露广泛。
4.2构造
因受历来构造运动、五台运动－燕山运动及喜马拉雅山运动的影响，构造线总体可分为北东东－东西向构造、近南北向构造和华夏系构造，其中北东东－东西向构造为该区构造主体。
5. 水文地质条件
区内地下水有第四系洪积物潜水、基岩裂隙水和构造裂隙水三种，第四系潜水分布在各个流域的河谷地带，富水层沉积较厚，水源较充足，含水层厚度3～12m，单井出水量60～140m3/h，整体流向由东北向西南，河谷地区局部两侧高地向中部聚集。
地貌对地下水的形成起重要作用，大气降水形成的地表径流和地下潜流汇集到河谷地区，由河谷内组成的松散沉积物构成强富水带。
区域基岩孔隙裂隙水系分布在低山丘陵区，地下水主要接受大气降水补给，以地下潜流方式排泄到第四系含水层中，或以泉的形式溢出，排泄到山间河谷中形成地表径流。而河谷第四系孔隙水补给以河水及大气降水垂直渗入为主，其次有人工渠道和农田灌溉回渗，基岩裂隙水和河床上游侧向地下水渗流补给。
地下水排泄除蒸发和植物蒸腾、农业灌溉和饮用水及部分工业用水消耗外，主要以地下潜流和地表径流方式排泄到区外。区域地下水流向一般由两侧山区流向河谷地区，并沿河谷排泄到下游。
依据《中国地震动参数区划图》(GB18306-2001)，项目区地震基本烈度为Ⅶ度。
6. 自然资源
6.1土地资源
项目区土地主要集中分布在山地和冲洪积扇坡麓地带；耕地和林地是土地利用的主要类型。
本项目占地基本为未利用地，周边植被多以荆棘灌木和野生杂草为主，没有珍稀动植物资源，植被覆盖率在50%左右，生态环境质量相对较好。
6.2 植物资源与动物资源
项目区海拨高程在340～1371m之间，相对高差800～1030m。山峦起伏，河流交错，山高坡陡，河川较窄，基土层较厚，植被较好，是天然次生阔叶林区和重要的木材产地，其中一部分为用材林、薪炭林、灌木林、山杏林地及经济林地。项目区属冀北山地槐林、油松和亚高山针叶林地带，植被为华北 植物区系植被，分布有天然次生林和人工林。项目区主要树种有油松刺槐、山杏、椴、绣线菊、胡枝子、荆条等，草种有白草、黄 背草、野古草、羊胡子草、野葛和蒿类等，项目区林草覆盖率在75%左右。动物主要是人工驯养牲畜。未调查到珍稀野生动植物。
7. 地表水系
丰宁境内有大小河流461条，分属滦河、海河两大水系。滦河流域占4579.8km2，海河流域占4185.2km2，地表水总量5.91亿m3，水能理论蕴藏量5.93万kw，宜开发水能藏量1.13万kw。属海河流域潮白运河水系的河流有潮河、汤河、天河。其中潮河发源于境内黄旗镇，属常年河，在丰宁县境内流长157km，平均流量每秒3.712m3，年径流量2.72亿m3，洪峰期可高达214m3。汤河属常年河，发源于丰宁县境内五道营乡，在丰宁境内全长57km，平均流速每秒0.5m3，汛期最大流量每秒150m3。属于滦河流域的河流有滦河、牦牛河、闪电河。
8. 项目与《承德市生态功能区划》的协调性分析
根据《承德市生态功能区划》，承德市生态功能区划分为2个一级生态功能分区、6个生态功能亚区，生态功能亚区根据主导功能又划分为27个生态功能区。
本项目所在区域位于本项目所在区域位于冀北及燕山山地生态区——冀北山地森林生态区——潮河流域水源涵养、水资源保护功能区，该区的生态服务功能是涵养水源、水资源保护、水源流失防治，详见附图7。
本项目水土流失防治，不仅将新增的水土流失进行防治，还结合水土流失重点防治区的划分和治理规划的要求，对项目区原有的水土流失进行治理。项目建设过程中的水土流失防治，首先将水土流失控制在水土流失背景值范围内，再将其恢复到水土流失容许值范围内，按照水土流失防治分区，针对不同区域、不同工程部位，因地制宜布置水土流失防治措施。采取工程措施、植物措施、临时措施和预防保护措施相结合的综合防治措施，在时间和空间上形成一个完整的水土保持防治体系。本项目的建设不会对该生态功能区产生明显的环境影响。
9. 项目与《承德市重点水源涵养生态功能保护区规划》的协调性分析
承德市重点水源涵养生态功能保护区总面积8015.92km2，占全市土地面积的20.29%，保护区有7773.71km2的面积在承德市“燕山山地水源涵养重要区”内，占其总面积的26.84%。本项目位于水源涵养、水土流失重点治理区内，没有涉及承德市重点水源涵养生态功能保护区。本项目的建设不会对承德市重点水源涵养生态功能保护区造成环境影响。详见附图8。
社会环境简况（社会经济结构、教育、文化、文物保护等）：
1. 社会经济环境概况
丰宁满族自治县，河北省承德市辖县，1987年建立。位于河北省北部、承德市西部，南邻北京市怀柔区，北靠内蒙古自治区正蓝旗、多伦县，东接承德市围场县、隆化县、滦平县，西面与张家口市赤城县、沽源县接壤。丰宁县名来源于乾隆皇帝御赐，取字“丰阜康宁”。丰宁满族自治县与首都北京接壤，既是河北省环京津县之一，又是联系北京与内蒙古的重要通道，自古以来是汉族等民族聚居的地区。2013年，丰宁满族自治县总面积为8765平方公里，辖9个镇、16乡、1个民族乡，总人口40万人，有满族、蒙古族、回族、汉族等13个民族，满族人口占总人口的62.5%。
2013年，丰宁满族自治县实现地区生产总值87.1亿元，比2012年增长8.6%。完成全社会固定资产投资133.3亿元，比2012年增长26.6%，完成财政总收入9.35亿元，其中，县级公共预算收入5.4亿元，比2012年增长12.9%。
项目地地处丰宁县镶黄旗镇；镶黄旗镇辖黄旗西村、黄旗东村、哈拉海弯、上窝铺、大院、老虎沟门、连桂、乐国、二道桥子、乐国窝铺、老窝铺、东营子、瓦窑沟、石栅子、南沟门、南沟、小河村、城根营18个行政村。
2. 教育
丰宁满族自治县共有各类专业技术人员5790人，其中：具有高级技术职称人员334人，中级技术人员2381人，初级技术人员3075人。全县有普通中学24所，其中：高中2所，初中19所，九年一贯制学校3所；职业技术学校6所；小学68所，教学点212个；特殊教育学校1所。普通高中在校生8017人；初中在校生14351人。小学在校生25960人，职业中学在校生1748人，特殊教育学校在校生146人。小学学龄儿童入学率100%。教学条件继均数续得到改善。
3. 文化
丰宁满族自治县有图书馆1座，馆内藏书1.6万册。满族博物馆1座。广播电台1座，广播人口覆盖率84.99%，卫星电视地面接收站1334个；电视人口覆盖率为91.01%。
4. 基础设施
丰宁县基础设施完备，功能健全。拥有数字微波光缆传输，移动通讯、无线寻呼网络、供电充足；金融、保险、法律机构健全，文化教育卫生等社会事业在省、市处于领先水平；通讯设施建设良好，无线寻呼、移动电话覆盖全县，同时有各种现代化的电报、电传和特快专递等电讯邮政服务。

环境质量状况
建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、声环境、生态环境等）
1、环境空气质量状况
项目所在区域环境空气质量良好，能够达到《环境空气质量标准》（GB3095－2012）二级标准。
2、水环境质量状况
项目区周边无地表水体。
区域内地下水质较好，地下水各项水质指标均达到《地下水质量标准》（GB/T14848－93）Ⅲ类标准要求。
3、声环境质量状况
项目所在区域声环境达到《声环境质量标准》（GB3096－2008）1类标准要求。
4、生态环境现状
建设项目附近自然植被稀疏，以杂草低矮灌木为主，无珍稀濒危野生动植物分布。
5、电磁环境现状
（1）监测仪器
所用仪器均经国家计量部门检验合格，并处于检验证书有效期内，仪器的频率性能覆盖监测对象的频率范围。
HS6288B噪声测试仪（检定有效期至2016年7月27日）；
EFA300工频电场和磁场分析仪（检定有效期至2016年7月27日）。
（2）监测方法
工频电场、磁感应强度测定按《交流输变电工程电磁环境监测方法(试行)》（HJ681-2013）进行；
噪声按《声环境质量标准》（GB3096-2008）进行。
（3）监测点位
工频电场、磁感应强度监测点：拟建鲁能丰宁北窝铺48兆瓦风电场220kV升压站工程站址四周围墙外5m处，共布设4个监测点；
噪声监测点：拟建鲁能丰宁北窝铺48兆瓦风电场220kV升压站工程站址四周围墙外1m处，共布设4个监测点。
监测布点示意图见附图4。
（4）监测单位和时间
承德市辐射环境监测站于2016年3月20日进行监测，天气：晴。相对湿度：25%，风速为1.8m/s。
（5）监测结果
升压站站址电磁强度、噪声现状值监测结果见表2、表3；
表2 鲁能丰宁北窝铺48兆瓦风电场220kV升压站电磁环境现状值监测结果
监测点位
工频电场综合量（V/m）
磁感应强度综合量（μT）
站址东
0.87
0.020
站址南
0.74
0.023
站址西
0.65
0.026
站址北
0.66
0.017
表3 鲁能丰宁北窝铺48兆瓦风电场220kV升压站厂界噪声现状值监测结果
监测方位
昼间现状值（dB(A)）
夜间现状值（dB(A)）
站址东
37.9
36.8
站址南
37.7
36.8
站址西
38.1
36.7
站址北
37.9
36.9
由表3可以看出，拟建220kV升压站站址电场强度为0.65~0.87V/m，磁感应强度为0.017~0.026μT，分别低于4kV/m和100μT的评价标准值。由表4可以看出，升压站围墙外1m处昼间噪声现状值昼间为37.7dB(A)~38.1dB(A)，夜间为36.7dB(A)-36.9dB(A)，符合《声环境质量标准》（GB3096-2008）1类标准。
主要环境保护目标(列出名单及保护级别)
根据现状调查，该项目区周边附近无国家、省、市重点保护文物、自然保护区、濒危珍稀动植物和风景旅游区等重点保护目标。本项目距离变电站最近距离为西南550m的东台村。因此电磁环境评价范围内无敏感保护目标。

表4 环境保护目标一览表
环境要素
评价范围
保护
目标
保护级别
地下水环境
项目区
—
《地下水质量标准》
(GB/T14848-93)Ⅲ类
电磁环境
升压站围墙外40m
—
《电磁环境控制限值》（GB8702-2014）
声环境
升压站围墙外200m
—
《声环境质量标准》
（GB3096-2008）1类标准
生态环境
升压站围墙外500m
植被
土壤
区域生态环境功能不降低

评价适用标准
环境质量标准

空气环境执行《环境空气质量标准》（GB3095-2012）中二级标准，详见表5；
表5 环境空气质量标准
标 准
污染物名称
取值时间
浓度限值
《环境空气质量标准》（GB3095-2012）二级标准
PM10
年平均
24小时平均
70μg/m3
150μg/m3
TSP
年平均
24小时平均
200m3
300m3
SO2
年平均
24小时平均
1小时平均
60μg/m3
150μg/m3
500μg/m3
NO2
年平均
24小时平均
1小时平均
40μg/m3
80μg/m3
200μg/m3
地下水执行《地下水质量标准》（GB/T14848－93）Ⅲ类标准要求，见表6；
表6 地下水环境质量标准 单位：mg/L pH除外
项目
pH
高锰酸盐指数
总硬度
溶解性总固体
硝酸盐氮
亚硝酸盐氮
氨氮
标准值
6.5-8.5
≤3.0
≤450
≤1000
≤20
≤0.02
≤0.2
声环境执行《声环境质量标准》（GB3096-2008）中1类，55dB（A）（昼）、45dB（A）（夜）。

污染物排放标准
（1）工频电场强度、磁感应强度执行《电磁环境控制限值》（GB8702-2014）；
（2）施工期噪声执行《建筑施工场界环境噪声排放标准》（GB12523-2011）限值要求；
（3）施工期废水
本项目将生活污水化粪池沉淀并处理后作为绿化用水、道路清扫用水回用，达到污水零排放；
（4）施工期扬尘
本项目施工期扬尘执行《大气污染物综合排放标准》（GB16297-1996）中颗粒物小于1mg/m3；
（5）固体废物标准
固体废物参照执行《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001）；
（6）运营期厂界噪声执行《工业企业厂界环境噪声排放标准》（GB12348-2008）1类。
以上采用评价标准限值详见表7。
表7 评价标准
污染物名称
标准值
标准来源
电场强度
4kV/m
《电磁环境控制限值》（GB8702-2014）
磁感应强度
100μT
施工噪声
70dB（A）（昼）
55dB（A）（夜）
建筑施工场界环境噪声排放标准（GB12523-2011）
厂界噪声
55dB（A）（昼）
45dB（A）（夜）
工业企业厂界环境噪声排放标准（GB12348-2008）1类

总量控制指标

建设项目建成后需要进行污染物总量控制的指标有：
根据国家污染物排放执行总量控制的规定，结合本项目污染源及污染物排放特征，确定本项目污染物排放总量控制指标为：SO2：0 t/a、氮氧化物：0t/a、COD：0t/a、氨氮：0t/a。

建设项目工程分析
工艺流程
1、升压站施工
本工程施工准备阶段主要是施工备料，之后进行主体工程阶段的基础施工，包括场地平整、基础开挖、浇筑、回填等，施工完成后，对基面进行防护。工程竣工后进行工程验收，最后投入运营。升压站施工期工序流程见图1：

噪声、扬尘、生态影响
施工准备（施工备料和施工便道施工）
噪声、扬尘、污水、固体废物、生态影响、水土流失
投入运营
工程验收
基础浇筑、站区建构筑物搭建
基础施工，场地平整，基坑开挖回填等
升压站电气设备安装

图1 升压站施工期工序流程图
主要污染工序：
1、施工期
（1）升压站
升压站施工期主要污染因子有：污水、扬尘、噪声、固体废物及生态对周围环境的影响。
①废水
主要污染工序：升压站施工人员少量生活污水和施工时产生的废水对周围水体的影响。
②施工扬尘
主要污染工序：升压站的施工开挖、回填、进站道路修建开挖、临时堆土的堆放造成土地裸露产生的二次扬尘对环境空气的影响。
③施工噪声
主要污染工序：升压站及进站道路的施工机械设备（挖掘机、推土机、碾压机、混凝土振捣机、自卸卡车等）运行产生的噪声对声环境产生影响。
④固体废弃物
固体废物主要为施工人员的生活垃圾和建筑垃圾。
生活垃圾主要为现场设备安装人员废饭盒、剩饭菜等。
建筑垃圾主要是升压站建设过程中产生的废弃砖头、砂石及水泥块等建筑垃圾，均运至指定的场所处理。
⑤生态影响
土地占用：升压站占地主要为永久占地，将改变土地利用性质。施工期临时占地控制在升压站征地范围内。
植被破坏：场地平整、基础开挖及混凝土搅拌施工、进站道路修建等破坏地表植被，对生态环境有一定影响。
水土流失：升压站场地平整、建筑物基础开挖、进站道路修建等施工过程将导致水土流失问题。
2、运营期
（1）电磁环境
升压站内高压设备的上层有相互交叉的带电导线，下层有各种形状高压带电的电气设备以及设备连接导线，电极形状复杂，数量很多，在它们周围空间形成一个比较复杂的工频电磁场。这种高电场的主要影响是对周围地区的静电感应问题，即升压站周围存在一定的工频电磁场。根据类比秦皇岛供电公司小营220kV变电站，本项目升压站工程工频电场＜4kV/m；升压站工程磁感应强度＜100μT，满足《电磁环境控制限值》（GB8702-2014）控制限值要求。
（2）废水
鲁能丰宁北窝铺48兆瓦风电场220kV升压站工程工作人员由风场工作人员调剂，生活污水排入化粪池，定期清掏做农肥，因此不新增生活污水。
（3）噪声
升压站的噪声主要来源于两个方面：一是站内电气设备运行时产生的噪声，以变压器通电运行时产生的噪声为主；二是站内辅助设备，如变压器的风扇、配电装置的通风设备等运转时产生的噪声。
根据常用设备噪声源强一览表，可得变压器1m处等效声级为70dB(A)。
（4）固废
本项目主要固废有事故油、生活垃圾及废旧蓄电池。
变压器下设集油坑，营运期事故产生的油或油污水将被收集其中，再经暗管流入事故油池，废油交由有资质的单位处理，不外排；
鲁能丰宁北窝铺48兆瓦风电场220kV升压站工程工作人员由风场工作人员调剂，生活垃圾集中收集，由环卫部门定期处理，不外排，因此不新增生活垃圾。
本项目运行过程中产生少量废旧蓄电池，暂存废旧蓄电池房间地面为耐腐蚀硬化的地面，且表面无裂隙，防渗地面渗透系数≤10-10cm/s。废旧蓄电池定期交由有资质的单位处置。

项目主要污染物产生及预计排放情况
内容

类型
排放源(编号)
污染物名称
处理前产生浓度及产生量(单位)
排放浓度及排放量(单位)
大
气
污
染
物
扬尘
施工期
TSP
少量
经洒水除尘后，影响较小
运营期
—
无
无
水
污
染
物
生活
污水
施工期
COD
SS
BOD5氨氮
COD≤400mg/L
SS≤200mg/L
BOD5≤200mg/L
氨氮≤40mg/L
防渗旱厕收集后用作农肥，不外排
运营期
—
无
无
生产
废水
施工期
CODSS
少量
经沉淀池沉淀后，循环使用
运营期

无
无
固
体
废
物
施工
弃渣
施工期
建筑垃圾
少量
就地平整土地
建筑
垃圾
施工期
少量
运至指定场所处理
生活
垃圾
施工期
固体废物
少量
环卫部门清运
运营期
—
无
无
事故油
运营期
主变油
升压站下设集油坑，事故产生的油或油污水将被收集其中，再经暗管流入事故油池，不外排，事故油交由有危险废物处理资质的单位处理。
噪
声
施工期：运输车辆70～85dB(A)；
推土机、挖土机70～110dB(A)；
运营期：升压站主变噪声为70dB(A)。
电磁
环境
营运期：升压站电场强度＜4kV/m；
升压站磁感应强度＜100μT。
主要生态影响(不够时可附另页)
根据《环境影响评价技术导则 生态影响》（HJ19-2011），生态环境影响评价主要适用于水利、水电、矿业、旅游等自然资源开发利用项目。本工程属于普通的升压站工程，不涉及自然保护区、风景名胜区等生态敏感区。因此本工程的生态环境评价范围很小，评价工作等级从简，仅进行一般分析。
鲁能丰宁北窝铺48兆瓦风电场220kV升压站工程位于承德市丰宁满族自治县，中心坐标为北纬41°32′48.86″、东经116°41′59.96″。升压站东西长为173m，南北长为96m。升压站西南距东台村550m。经勘查，站址范围内未见地上及地下历史文物，未见矿产资源开采，附近无军事及通信设施影响本站。
本期工程升压站占地16608m2，占地类型为未利用地。

环境影响分析
施工期环境影响简要分析：
项目施工期间对周围环境造成影响的因素主要是废气、废水、噪声、建筑垃圾和生态。
1、大气环境影响分析
升压站的施工阶段，尤其是施工初期，主要有基础开挖、土石方转运、道路建设、车辆行驶等施工活动和裸露场地风蚀产生扬尘，主要采取的防尘措施有：
（1）料场采用密目网遮盖；
（2）配备洒水车，对施工场地、道路等进行洒水、大风时增加洒水量及洒水次数；
（3）开挖出的土方及时回填，临时占地尽快恢复植被；
（4）运输车辆进入施工场地应低速行驶或限速行驶（＜5km/h），场地内运输通道及时清扫，水泥采用密闭罐车运输，对运载建筑材料及建筑垃圾的车辆加盖蓬布减少洒落，同时车辆驶出装、卸场地时低速行驶，减少汽车行驶扬尘的产生；
（5）文明施工，加强施工管理，大风（四级及以上）天气时避免进行地表扰动的施工；
（6）对建筑垃圾及时处理清运，防止扬尘污染，改善施工场地周围环境。
根据工程施工特点，升压站施工区域面积较小，施工废气对该区域的整体大气环境质量影响不大，采取措施后可有效抑制扬尘的产生，预计不会对周围村庄大气环境产生明显影响。施工人员施工时佩戴防护口罩，文明施工等可降低施工扬尘对自身的影响，预计施工扬尘对施工人员影响小。根据施工场地地形、升压站布置在相对平缓地带，距离最近的居民点为西南侧550m 处的东台村。升压站距离周边村庄较远，因此，施工扬尘对周围环境的影响很小。
2、水环境影响分析
施工废（污）水主要有施工废水和生活污水，施工废水主要是设备冲洗所产生的废水，施工废水很少，经简单沉淀处理后循环利用，对附近地表水体水质无影响。生活污水排入防渗旱厕，处理后定期清掏做农肥，不外排。
3、声环境影响分析
施工过程中升压站站区设备安装将对周围环境产生噪声影响。安装设备噪声较小，对周围产生声环境影响较小。
对不同施工阶段和施工机械产生的噪声影响，建设单位应采取切实有效的防噪措施，尽可能的降低施工过程中机械设备和运输车辆产生的噪声对周边环境的影响，具体措施如下：（1）合理安排施工时间、合理规划施工场地；（2）对施工机械采取消声降噪措施；（3）运输车辆在途经声环境敏感点时，应尽量保持低速匀速行驶。
通过采取以上措施后，施工噪声可得到较好地控制。
本工程施工期产生的噪声影响是小范围的和暂时的，随着施工期的结束，对环境的影响也将随即消失。
4、固体废物环境影响分析
升压站施工期的固体废物主要为建筑垃圾及施工人员产生的生活垃圾。生活垃圾经集中收集后，清运至当地的垃圾收集点，对当地环境影响较小建筑垃圾运至指
