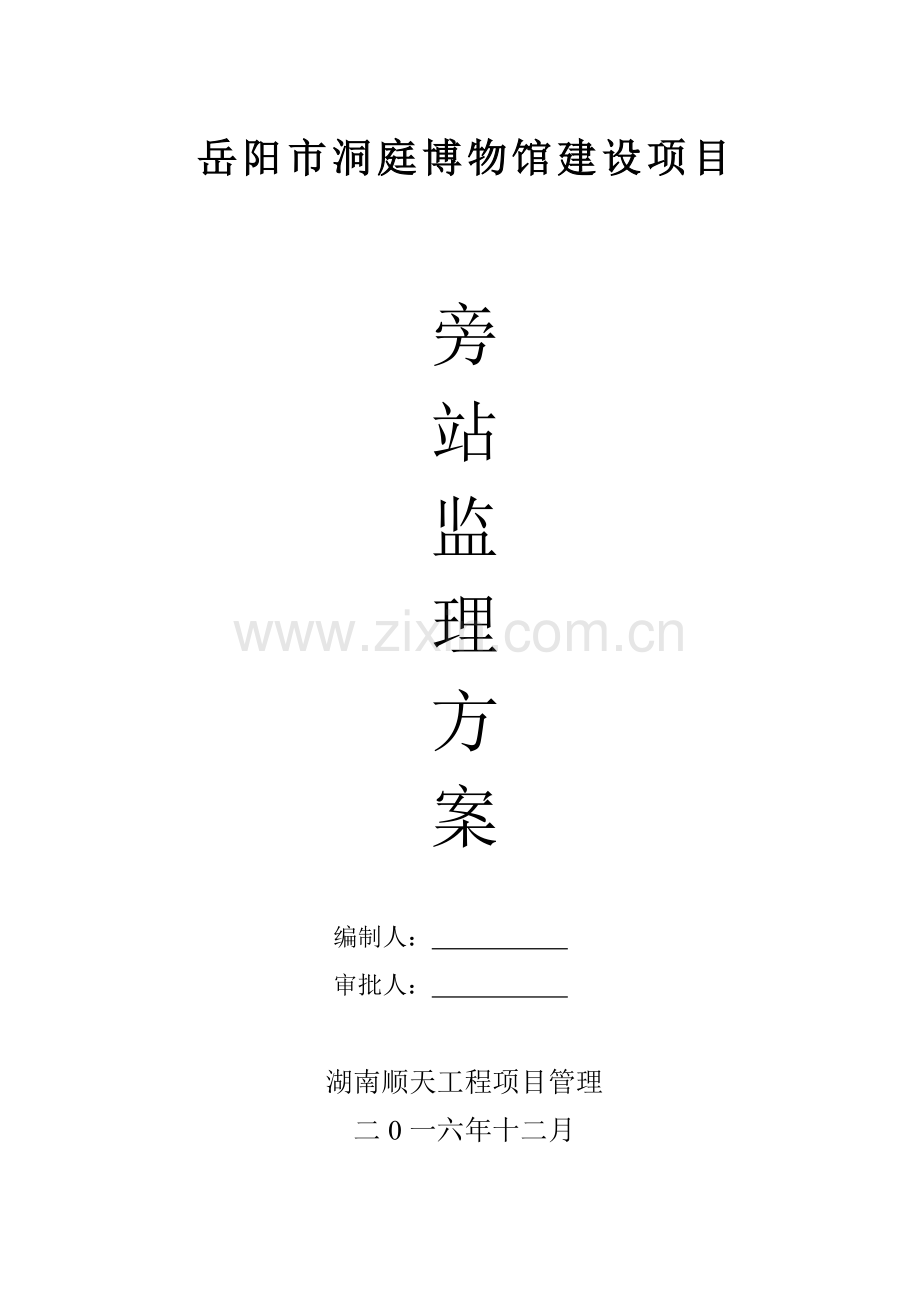

旁站监理专项方案.doc

岳阳市洞庭博物馆建设项目

旁
站
监
理
方
案

编制人：
审批人：

湖南顺天工程项目管理
二0一六年十二月

目 录

一、 工程项目概况
二、 旁站监理范围
三、 旁站监理人员职责
四、 旁站监理技术关键点和方法
五、 旁站监理组织方法、人员安排
六、 旁站监理相关责任制度
七、 旁站监理程序

一、 工程项目概况
1、工程概况：洞庭湖博物馆在湖南省岳阳市君山区洞庭湖畔，旅游路东侧，濠河西岸，总建筑用地面积181830平方米，其中博物馆用地95809平方米，辅助用房建设用地为5235平方米。本工程包含主馆和辅助用房两个部分，总建筑面积50846平方米，主馆地上面积36853平方米，地下建筑面积12727平方米。主馆地上3层，地下1层，建筑高度23.9米。地下室高5.45米，局部地下室层高6.2米。首层层高10米，2层层高6.6米，3层层高6.5米。首层局部设有夹层，辅助用房地上1层，办公区建筑高度5.45米，设备房区建筑高度5.75米，基础为钢筋混凝土独桩承台基础。本馆建筑结构形式为现浇混凝框架剪力墙结构，综合馆大厅区域为钢框架结构，辅助用房为现浇混凝土框架结构，地下室防水等级为1级，屋面防水等级为1级，抗震设防烈度为7度，抗震设防类别为乙类，耐火等级为1级。
2、参建单位
建设单位：洞庭博物馆项目指挥部
设计单位：清华大学建筑设计研究院
监理单位：湖南顺天监理企业
施工单位：湖南省建筑工程集团总企业
地勘单位：湖南核工业岩土工程勘察设计研究院

二、 旁站监理范围
旁站监理是指项目监理机构对工程关键部位或关键工序施工质量进行全过程监督活动。旁站监理范围总来说包含质量旁站监理和安全旁站监理。
监理人员对关键部位、关键工序实施全过程旁站跟踪监理。依据建设部颁发建市{}189号文件《房屋建筑工程施工旁站监理管理办当（试行）》，旁站监理关键部位、关键工序及具体内容以下：
在基础工程方面包含：土方回填，混凝土灌柱桩浇筑，地下连续墙、后浇带及其它结构混凝土、防水混凝土浇筑，卷材防水层细部结构处理，钢结构安装。
在主体结构工程方面包含：梁柱节点钢筋隐蔽过程，混凝土浇筑，预应力张拉，装配式结构安装，钢结构安装，网架结构安装，索膜安装。
依据相关建筑施工安全法律法规，还需对建筑起重机械安装、拆卸进行安全监理。
依据地方法律法规，结合洞庭湖博物馆工程实际情况，我企业项目监理机构拟对以下工序和部位进行旁站监理：
岳阳市洞庭湖博物馆建设项目
需旁站监理关键部位和工序清单
（备注：表格里内容依据工程实际情况进行删减或增加）
类别
序号
部位和工序

基础
工程
1
土方回填
2
桩基施工
3
地下连续墙
4
防水混凝土浇筑
5
后浇带浇捣
6
防水卷材细部结构
主体结构工程
7
梁柱节点钢筋隐蔽
8
混凝土浇筑
9
后张法预应力张拉
建筑
节能
10
外墙保温层施工
11
屋面保温层施工
防水
12
屋面防水
13
卫浴间防水
基坑
支护
14
预应力锚索
15
围护桩、型钢水泥土撑墙
16
支护结构施工
17
建筑起重机械基础施工
安全旁站
18
建筑起重机械安装和拆卸

三、 旁站监理人员职责
1、检验施工企业现场质检人员、专职安全管理人员是否到岗、特殊工种人员持证上岗和施工机械、建筑材料准备情况；
2、在现场跟班监督关键部位、关键工序施工实施施工方案和工程建设强制性标准情况；
3、核查进场建筑材料、建筑构配件、设备和商品混凝土质量检验汇报等，并可在现场监督施工企业进行检验或委托含有资格第三方进行复验；
4、如实正确地做好旁站监理统计和监理日志，保留旁站监理原始资料；
5、旁站监理人员应该认真推行职责，对需要实施旁站监理关键部位、关键工序，在施工现场跟班监督，立即发觉和处理旁站监理过程中出现质量问题；
6、旁站监理人员实施旁站监理时，若发觉施工单位有违反工程建设强制性标准行为，应责令施工单位立即整改；发觉其施工活动已 或可能危及工程质量，应该立即向监理工程师或总监理工程师汇报，由总监理工程师下达局部暂停施工指令或采取其它应急方法；
7、包含安全关键部位、关键工序，安全监理人员应到场。

四、 各关键工序和部位旁站监理技术关键点和方法
依据本工程实际情况，我项目监理部计划对以下工序和部位进行旁站监理，具体旁站监理质量、安全控制关键点和方法。
（备注：表格里内容依据工程实际情况进行删减或增加）

类别
序号
部位和工序
旁站监理质量控制关键点和方法

基

础

工

程
1
土方回填
1） 检验、控制回填土土质，杜绝不合格回填土料进入现场；
2） 核查压（夯）实机械是否符合方案要求；
3） 检验和控制分层回填厚度，务必做到分层回填；
4） 控制回填土含水率，尽可能靠近最优含水率；
5） 检验每一回填土层压（夯）实遍数和压（夯）实效果，不得有漏压（夯）部位；
6）见证取样做土壤密实度试验。
2
桩基
1） 复核桩位；
2） 桩进行质量验收
3） 复核桩顶标高。
3
防水混凝土浇筑
1） 浇捣前检验伸缩缝、施工缝、后浇带部位防水结构方法是否到位；检验施工缝是否清理洁净，电梯井、坑中积水是否处理洁净、模板系统是否稳固；
2） 审核商品砼质量卡和配合比通知单；
3） 测量砼塌落度，检验砼和易性，严禁离析；
4） 见证取样，监制砼试块；
5） 浇捣过程中跟踪检验钢筋、预埋件、预留管道是否偏位；若发觉钢筋和预埋件被碰偏、振偏或被踩踏下沉，立即要求施工人员纠偏复位；
6） 监督砼振捣操作人员根据“层层搭扣、布点均匀、快插慢拔、冒浆即停”操作要领，将混凝土振捣密实，做到不漏振、不欠振、也不过分振捣；
7） 检验和控制大致积砼内外温差；
8） 检验砼浇捣连续性，监督施工单位尽可能不留施工冷缝；假如不可避免要留施工缝，则应选在合理位置、妥善处理；
9） 监督砼表面收光过程，确保收光质量，浇捣结束后，要求施工单位立即覆盖养护薄膜或养生毯。
10） 检验施工单位冬雨施工方法是否到位；雨季应做好覆盖防淋方法，冬季施工应做好保护抗冻方法。
4
后浇带浇捣
浇捣前检验楼层后浇带模板支撑体系是否单独搭设；其它旁站监理方法下文“混凝土浇筑”
5
防水卷材
细部结构
1） 立即铺贴前，审核防水卷材合格证，测量其厚度，检验防水卷材品种、规格、型号是否和报验一致；
2） 铺贴前，检验地下室外墙基层处理情况，要求平整干燥，尤其是对螺栓部位要经过精心修补，冷底子油涂刷到位；
3） 检验变形缝、预埋管件、阴阳角、转折处等特殊部位附加层和细部做法是否符合设计和规范要求；
4） 检验卷材防水层铺贴方法、铺贴次序、粘贴层数、搭接宽度、收头处理是否符合施工规范要求，做到粘结牢靠，接缝严密无张口、无损伤、空鼓等缺点。

主

体

结

构

工

程
6
梁柱节点
钢筋隐蔽
检验梁柱节点穿筋次序，确保该区域箍筋按设计要求加密。
7
混凝土浇筑
1） 浇捣过程中抽查楼板厚度，并检验保护层垫块、马镫、钢筋定位方法等是否失位、失效；
2） 跟踪检验模板系统，立即发觉并处理漏浆、跑模、炸模、模板下陷等问题，要求施工单位立即加固处理；
3） 其它旁站监理方法参考“防水混凝土浇筑”。
8
后张法预应力张拉
1） 张拉前检验千斤顶等张拉设备、油泵、压力表是否按要求配套标定，检验千斤顶是否漏油，检验油表、压力表能否正常工作，依据检验实际情况，如有必需，让施工单位重新校验；
2） 检验锚具、夹具质量；
3） 监督施工单位采取正确张拉程序、张拉次序。张拉前，审核砼试块试验汇报，确定砼强度已经满足设计要求；
4） 检验封锚是否符合设计和规范要求。
建

筑

节

能
9
外墙保温层施工
1） 保温层施工前检验外墙基层处理是否符合要求，尤其是脚手眼封堵方法和找平层是否空鼓；
2） 保温层施工前审核保温材料合格证，测量其厚度，检验保温材料品种、规格、型号是否和报验一致；
3） 当采取保温板做外保温时，检验保温板和基层及各结构层之间粘结或连接是否牢靠；
4） 当采取保温浆料做外保温时，检验保温浆料是否按要求分层施工。保温层和基层之间及各层之间粘结必需牢靠，不应脱层、空鼓及开裂；
5） 当墙体节能工程保温层采取预埋或后置锚固件固定时，旁站监理人员应检验锚固件数量、位置、锚固深度和拉拔力是否符合设计要求；
6） 当外墙采取保温浆料做保温层时，旁站监理人员应见证取样监制保温浆料同条件养护试件，检测其导热系数、干密度和压缩强度；
7） 检验保温墙板板缝处理、结构节点及嵌缝做法是否符合要求，确保板缝部位不渗漏；
8） 检验外墙外保温层及饰面层和其它部位交接收口处是否采取可靠密封方法，严防渗漏；
9） 检验保温隔热层施工厚度；
10） 检验冷（热）桥处理是否符合要求；
11） 检验增强网和抗裂砂浆是否施工到位。
10
屋面保温层施工
1） 屋面保温层施工前检验保温层下面基层处理是否符合要求；
2） 保温层施工前，审核保温材料合格证，测量其厚度，并检验保温材料品种、规格、型号是否和报验一致；
3） 检验屋面保温层施工厚度；
4） 检验屋面冷（热）桥处理是否符合要求；
5） 检验屋面隔汽层施工质量；
6） 监督屋面保温层施工不得破坏屋面防水层。
防

水
11
屋面防水
见证屋面蓄水（淋水）试验。
12
卫浴间防水
1） 现浇楼板时，旁站监督，落实卫浴周围砼墙垫高出楼板200mm，和墙体等宽，随现浇楼板一次性浇捣；
2） 检验墙面防水涂料是否漏涂、漏刷；
3） 见证楼地面蓄水试验。
安

装

工

程
13
建筑电气
1） 旁站见证避雷等接地、绝缘电阻测试；
2） 旁站见证大型灯具牢靠性试验统计。
14
给排水、暖卫、空调
1） 旁站见证系统清洗、灌水、通水、通球试验；
2） 旁站见证各类管道、阀门压力试验、严密性试验。
15
支护结构砼浇捣
参考前文“混凝土浇筑”旁站方法。
安

全

旁

站
16
建筑起重机械安装和拆卸
1） 检验施工单位和建筑起重机械安装和拆卸单位安全管理人员是否到岗推行职责；
2） 检验特殊作业人员是否持证上岗；
3） 检验警戒方法和其它安全方法是否到位；
4） 测量建筑起重机械安装垂直度；
5） 基础节和各标准节之间螺栓螺帽是否拧紧；
6） 检验安装和拆卸是否按同意方案实施。
五、旁站监理组织方法、人员安排
对于施工连续时间在8小时以内，安排1名旁站监理人员值班；对于连续时间10小时，比如砼结构连续浇捣，安排2~3名旁站监理员实施“两班”或“三班”轮换值班旁站。在夜间施工时，土建专业监理师应抽时间到现场巡视，了解施工进度和质量、安全情况，检验辩论赛站监理人员工作情况。
旁站监理人员在换班时，应做好交接班工作，向替换自己旁站监理员交底，交底内容关键是:本人旁站时所碰到问题及处理情况，提醒对方应注意事项等等。
监理人员在旁站时，还应检验施工单位管理人员、特殊工程人员是否在岗。对于砼结构连续施工过程，施工单位应配置质检员或施工员在现场值班，并安排钢筋工和木工值班，立即纠正钢筋偏位、下沉和模板下陷、涨模、漏浆等质量问题。对于施工中关键、难点等关键部位，施工单位项目经理必需在现场值班。
六、 旁站监理相关责任制度
1、凡旁站监理人员和施工企业现场质检人员、安全员（包含安全）未在旁站监理统计上签字，不得进行下一道工序施工。
2、旁站监理统计是监理工程师或总监理工程师依法行使相关签字权关键依据。对于需要旁站监理关键部位、关键工序施工，凡没有实施旁站监理或没有旁站监理统计，监理工程师或总监理不得在对应文件上签字。在工程完工验收后，监理单位应该将旁站监理统计存档备查。
3、旁站监理人员若有以下行为：
A、玩忽职守或私自离岗；
B、旁站监理人员在值班时，未能很好地推行检验、监督职能；
C、知情不报，偏护纵容施工单位偷工减料、野蛮施工；
D、土建专业监理工师在旁站期间不推行巡视抽查职能。
发生以上现象，本监理企业一律给当事人严重经济处罚和内部处分。对于造成质量事故者，将依法追究相关监理人员对应责任。

七、 旁站监理程序（图）
旁站监理程序图

关键部位、关键工序准备就绪，立即施工

施工单位在施工前二十四小时书面通知监理机构

监理机构对该部位进行（隐蔽）验收
合格 不合格
施工单位整改后
重新报验

监理机构同意施工（或下达砼浇捣令）

施工单位安排管理人员值班

监理机构安排旁站监理人员实施旁站监理

旁站监理员发觉质量、安全问题，责令施工单位整改

施工单位整改不力或不整改
正常、未发觉质量、安全问题
施工单位按要求整改合格

继续施工直到至完成
旁站监理员向（总）监理工程师汇报

旁站监理人员立即填好旁站监理统计
总监理工程师下达整改通知或工程暂停令
