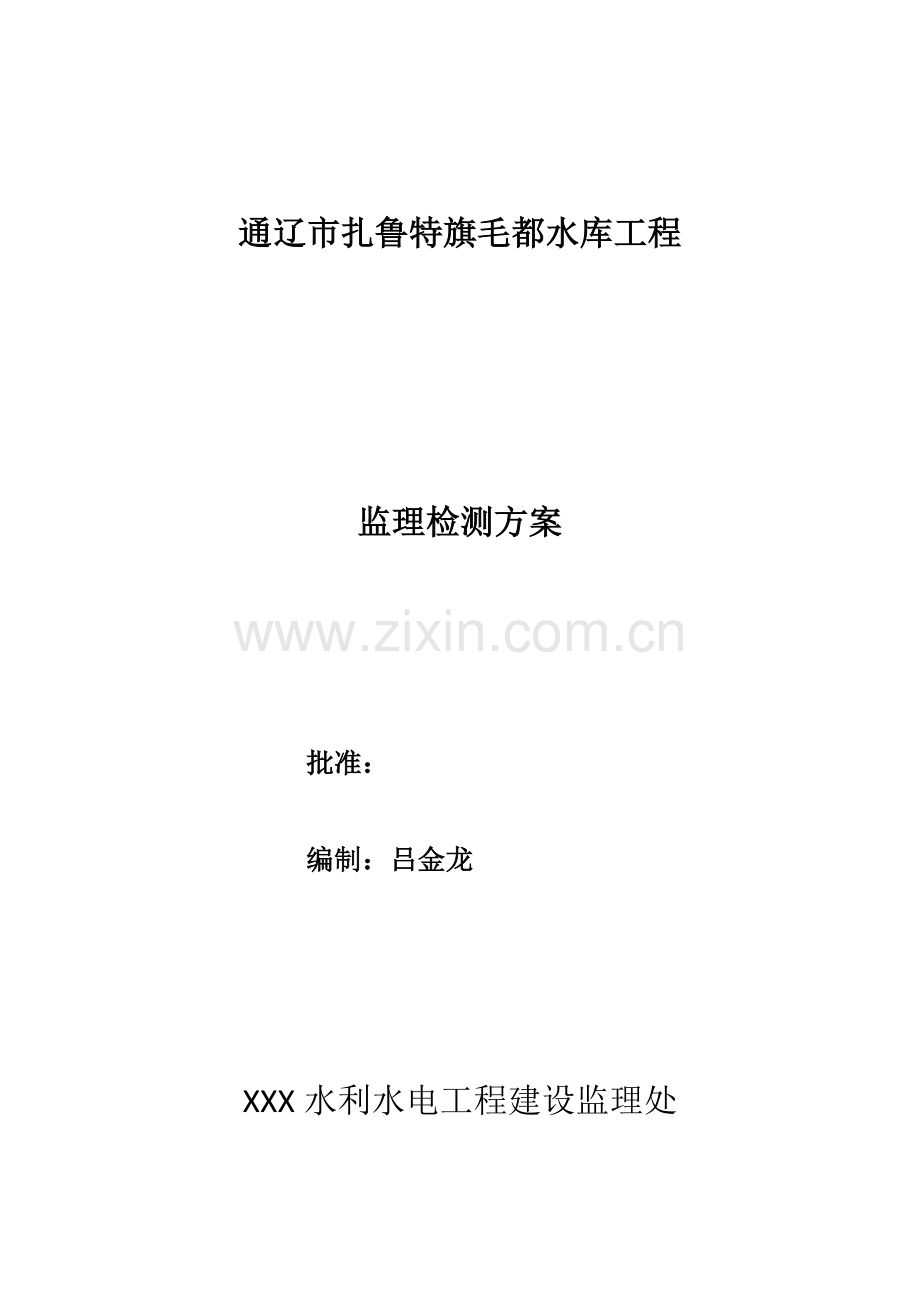

通辽市扎鲁特旗毛都水库工程

监理检测方案

批准：

编制：吕金龙

XXX水利水电工程建设监理处

（一）工程项目基本概况
毛都水库位于通辽市扎鲁特旗鲁北镇境内乌力吉木仁河一级支流胜利河上，毛都水库地理位置东经120°45′23″～120°45′26″，北纬44°43′～44°46′。距扎鲁特旗旗政府所在地鲁北镇北约23km，距通辽市政府所在地科尔沁区188km，距全国最大露天煤矿（霍林郭勒矿区）166km，距吉林省省汇长春市508km，距辽宁省省汇沈阳市468km。
毛都水库工程坝址以上河长 60.9km，坝址控制流域面积 1077km2，水库坝址近年平均天然年径流量为2700万m3。程规模为中型，水库总库容为 8810×104m³，工程等别为III等，大坝、供水涵洞、泄洪隧洞、非常溢洪道重要建筑物为3级，次要建筑物级别为4级，暂时建筑物为5级，库区地震动峰值加速度为0.05g，相应地震烈度为VI度。洪水原则50年（P=2％）一遇洪水设计；10（P＝0.1％）一遇洪水校核。毛都水库是一座以工业供水为主，兼顾防洪、旅游、养殖等综合运用水库，保证率 97%可供水量为 536.00×104m3/年。
毛都水库工程采用闸坝结合枢纽布置形式，重要建筑物有大坝、非常溢洪道、泄洪隧洞、供水涵洞。
水库大坝位于库区最南侧，位于宝愣村东，大坝长1356m，为砂砾石粘土心墙坝，坝项高程348.70m，防浪墙顶高程为349.20m，最大坝高22.7m，坝顶宽6.0m，大坝迎水坡采用单级坡，边坡比为1：2.75，采用干砌石护坡，坝脚处设浆砌石护脚。背水坡在0+000～1+038桩号于 338.70m高程处设马道，马道宽 5.0m，马道以上坡比为1：2.0，马道如下坡比为1：2.5。背水坡采用钢筋砼网格内设碎石进行护坡。在背水坡在坝相对较高0+000~0+958坝段设棱体排水，排水底高程沿地面高程而变。防渗体为粘土心墙，粘土心墙顶高程346.75m，顶宽 3.0m，上、下游边坡比为1：0.3，在粘土心墙下游设反滤层，该层上顶高程 346.75m，宽顶1.5m，外坡比1：0.3。大坝防渗体采用粘土心墙防渗，坝基采用混凝土持续防渗墙防渗。地下混凝土持续墙厚0.6m，设计抗压强度 6MPa，弹性模量E28不不大于500MPa。 地下砼防渗墙两侧施工导向墙为钢筋混凝土构造，混凝土强度为C25。其构造尺寸为厚 0.3m、高 2.0m “L”型构造。
非常溢洪道布置在大坝右坝肩一侧，非常溢洪道中心线与大坝轴线成60°。 非常溢洪道采用实用堰进水，进口段连接受缩段处进行护砌，护砌长15m，控制段上游设10m长扭面收缩段，收缩段底高程343.70m，顶高程348.70，控制段长 10m，底板厚1.0m，边墩厚0.8m，墩高5.3m，墩顶高程349.00m。底板上开敞式溢流堰，堰顶高程345.22m，堰高1.52m，堰体表面采用钢筋网防护。溢流堰堰顶设交通桥，堰体下游为扩散段，堰体底板与陡坡段通过10m长混凝土扭面扩散段相连。扩散段接泄槽，泄槽段有两某些构成，分别为134m纵坡坡比为1:200泄槽和128m纵坡坡比为1:8陡坡。陡坡未端设挑流鼻坎，挑流坎下游泄水槽长56m，泄水槽下游与河道相连。尾水渠为梯形，边坡比1:0.8，渠底高程 325.50m，无防护。
泄洪隧洞布置在大坝右侧山体内，由开挖隧洞修建而成。泄洪隧洞由控制段、洞身段和出口闸室段构成，控制段长23.0m，洞身段长234m，出口闸室段长14m。泄洪隧洞进口位于大坝右坝肩西北侧，距右坝肩处82m，泄洪隧洞中心线桩号 0-030~0+148.50与大坝坝轴线成 90°夹角，桩号0+148.50~0+248.00与大坝坝轴线成60°夹角，且与非常溢洪道中心线平行，泄洪隧洞出口位于大坝右坝肩南侧，距右坝肩174.0m。泄洪隧洞出口通过消能后与非常溢洪道下游汇合，一同排向河道。
毛都水库工业供水涵洞，位于大坝右坝肩处，洞轴线与坝轴线成56°。工业供水设计流量 0.171m3/s，最大引水流量 0.231m3/s。供水涵洞工程重要涉及引水段、取水口（竖井闸室段）、交通桥、洞身段、供水管、出口段等某些。取水口混凝土强度级别均为C30。底板尺寸为12m×7.8m，底板厚度为1.2m，底板顶高程为329.10m；边墩厚度为0.8m。闸门尺寸为2.9m（宽）×2.85m（高），闸门前设立拦污栅，拦污栅尺寸为2.5m（宽）×3.5m（高）。竖井尺寸6.3m×3.8m，边墙厚0.6m，高度为20.9m。竖井内设立两个爬梯，在高程345.50m处竖井内设立检修平台，用于检修闸门及拦污栅。
检修平台厚度为0.3m。在竖井上方设立启闭机房，启闭机平台高程为350.00m，启闭平台上设有卷扬式启闭机，满足闸门及拦污栅启闭规定。供水管道布置在涵洞右侧，分上下两层构造，间距为0.5m，每根管道长136.2m，在每根管道中间设立一种伸缩节。底层钢管采用钢筋混凝土鞍型支墩支撑，支墩间距为10m，顶层钢管采用角钢支架构造支撑。钢管管材为镇定钢，钢管内径为600mm，壁厚为12mm。在每根钢管进口和出口各设立一种蝶阀，进口蝶阀用于检修钢管，出口蝶阀控制流量。
电源由已有10kV 输电线路引接，永久电源电压级别为10kV。在管理区配电室设立1台10/0.4kV 干式变压器，并配有1台柴油发电机组作为备用电源。10kV 主接线及低压系统0.4kV母线均采用单母线接线方式。 泄洪隧洞进口设立1扇平板事故检修闸门， 出口设立1扇弧形工作闸门，进出口闸门孔口尺寸分别为5.5m×5.5m和4.5m×4.5m， 启闭设备分别为卷扬启闭机和液压启闭机。
供水涵洞进口设立1扇拦污栅和1扇平板检修闸门，孔口尺寸分别为 2.2m×3.5m和2.2m×2.5m，拦污栅采用电动葫芦启闭，并配有移动抓斗清污机清污。检修闸门采用卷扬启闭机启闭。
施工导流原则为5年一遇洪水，汛期洪峰流量48m3/s，非汛期洪峰流量5.73m3/s。坝体施工期渡汛洪水原则为一遇洪水。施工采用分期围堰导流方式，一期左右坝段、非常溢洪道、泄洪隧洞、供水涵洞施工时，运用中间原河床导流；二期龙口坝段施工时，运用泄洪隧洞导流。工程建设总工期为3年。
（二）1、按照水利部《水利工程质量检测管理规定》规定，水利水电施工中所用原材料、中间产品等在使用前必要进行质量检测实验，并经检测实验合格后方可在工程中使用。
2、本方案编制根据：
(1)《硅酸盐水泥、普通硅酸盐水泥》（GB175-）
(2)《土工实验规程》（SL -1994）
(3)《水工混凝土实验规程》（SL652-94）
(4)《钢筋砼用热轧带肋钢筋》（GB1499.2-）
(5)《钢筋砼用热轧光圆钢筋》（GB1499.1-）
(6)《砌筑砂浆配合比设计规程》（JGJ98-）
(7)《毛都水库工程设计图纸》
(8)《毛都水库工程设计交底书》
（三）原材料、中间产品、施工质量控制取样规定
1．坚持见证取样原则
水利工程原材料、中间产品、施工质量控制检测取样实行见证取样制，取样和送检见证人由工程建设单位或监理单位技术人员担任。见证取样详细规定详见《水利工程材料实验见证取样送检规定》文献。
2．坚持随机取样原则
实验取样单位、取样人及见证人要对所取试样负责，要持随机取样原则，决不容许取样过程中弄虚作假。如果取试样不能反映工程施工实际状况，导致工程施工质量问题。将按关于规定追究关于单位及人员责任。
3．工程质量检测所取试样组数及频率应满足规范规定：水利工程施工中应做检测实验种类及相应取样组数、频率关于规定均有明确规定，因而，工程参建单位应做质量检测实验一定要满足规范规定组数和频率规定，同步规定所有试样要及时送检。
4、质量检测是质量监督管理工作重要内容，因而质量检测工作认真贯彻执行国家关于水利水电工程质量检测法规、原则、规范和规程。凡不按规定进行质量检检测工程项目，质量监督机构不予出具质量评估报告。上级主管部门也不进行工程验收。
（四）本工程检测单位为：《通辽市水利工程质量检测中心》
1、检测办法
混凝土：趾板混凝土每一浇筑块或每50——100m3至少有一组抗压强度试件，抗冻、抗渗试件每200——500 m3成型各一组；面板混凝土，每班取一组抗压强度试件，抗渗检查试件每500——1000 m3成型一组，抗冻检查试件每1000——3000 m3成型一组，局限性以上数量者也应取样一组；大体积混凝土按同标号、同配合比每班或每500 m3、非大体积混凝土每100 m3（局限性也应成型）成型抗压强度试件各一组；必要时进行半小时迅速测强。
水泥：施工单位每200t至400t检测一组或每批检测一组，检测项目：胶砂强度、安定性、凝结时间。
钢筋：施工单位每60t检测一次或每批检测一次，检测项目：抗拉强度、伸长率、冷弯，施工现场检查出厂合格证。
钢筋混凝土：施工单位非大体积砼28天强度每l00m3一组，检测项目：抗压，现场检查商品混凝土出厂合格证。
无纺布：按卷数5％取样，至少不能少于—卷，检测项目：重量、孔径、渗入、拉伸、顶破、扯破、厚度、淤堵等，施工现场检查无纺布出厂合格证。
粗细骨料：细骨料以500m3为一种取样报批单位，检测项目涉及颗粒级配、细度模数、人工砂石粉含量。粗骨料以500m3（碎石）为一种取样报批单位，检测项目涉及颗粒级配、超逊径、针片状颗粒含量。
块石：小型工程，同料场、同材质取样一组，检测项目：干密度，干、遵抗压强度。
粉煤灰：以进场数量为一检查批，每检查批代表数量不超过200t。袋装灰取样应从每批中任抽10袋，每袋各取试样不得少于1kg，混拌均匀，按四分法缩取出比实验用量大一倍试样。取样品两份，一份实验，一份封存留样，每份重量不不大于2kg。
外加剂：①、以进场同批号产品数量为一检查批。不同批号产品应分别取样；②、产品批号划分：依照生产厂家产量和生产设备条件，将产品分批编号，掺量不不大于1%（含1%）同品种外加剂每一编号为100t，掺量不大于1%外加剂每一编号为50t，局限性50t也可按一种批量计。
止水：橡胶止水每进场一种批次同品种、同规格止水做一次物理性能检查。
2、检测过程
平行检测检测数量，混凝土试样不应少于承包人检测数量3%，重要部位每种标号混凝土至少取样1组；土方试样不应少于承包人检测数量5%；重要部位至少取样3组。跟踪检测检测数量，混凝土试样不应少于承包人检测数量7%；土方试样不应少于承包人检测数量10%。施工过程中，监理机构可依照工程质量控制工作需要和工程质量状况等拟定平行检测频次分布。当平行检测实验成果与承包人自检实验成果不一致时，监理机构应组织承包人及关于各方进行因素分析，提出解决意见。
跟踪检测项目和数量(比例)，混凝土试样应不少于承包人检测数量7％，土方试样应不少于承包人检测数量10％。实行跟踪检测监理人员应监督承包人取样、送样以及试样标记和记录，并与承包人送样人员共同在送样记录上签字。发现承包人在取样办法、取样代表性、试样包装或送样过程中存在错误时，应及时规定予以改正。施工过程中，监理机构可依照工程质量控制工作需要和工程质量状况等拟定跟踪检测频次分布，但应对所有见证取样进行跟踪。
附件：
1、原材料实验检测筹划01
2、原材料砂、石骨料实验检测筹划02
3、坝体填筑实验检测筹划03
4、混凝土实验检测筹划04
（注：施工过程中，原材料平行检测依照施工单位实际进场批次决定，每进场一批监理单位送检一次。）

原材料实验检测筹划01
原材料 名 称
型号规格
单位
数量
规定规定频率
承包人自检数量
监 理
跟踪（见证取样）数量（组）
监 理 平 行检测数量（组）
按批次
3季
2季
3季
2季
3季
2季
钢筋

T
1026
60T/次
4
5
7
5

21
4
水泥
P·O42.5
T
14540
400t/次
7
12
15
17
15
12
78
6
粉煤灰
Ⅱ级灰
T
3100
200t/次
2
3
4
4
4
3
20
6
止水
651型橡胶止水
m
2274
按进场批次

1

1

2
2
土工布
400g/m2
m2
82636
5000m2/次

7
5
5
17
3
石料
毛石
m3
10170
同料场、同材质/次

1

1

2
2
外加剂
减水、引气、速凝剂
T

2
2

2

6
3
原材料砂、石骨料实验检测筹划02
外委材料 名 称
型号规格
单位
数量
规定规定频率
承包人自检数量
监 理
跟踪（见证取样）数量（组）
监理 平行检测数量（组）
按批次
3季
2季
3季
2季
3季
2季
碎石
5～30mm
m3
37000
每1250m3或T检查一次
4
5
5
7
5
4
30
6
砂
中砂
m3
16340
每400m3或600T检查一次
5
7
7
9
9
5
42
6

坝体填筑实验检测筹划03
单位工程
填筑
内容
工程量
部位层数
规定规定
频率
承包人自检数量
监 理
跟踪（见证取样）数量
（10%组）
监 理 平行检测数量
（5%组）
3季
2季
3季
2季
3季
2季
坝体
填筑
工程
粘土
填筑
76100m3
左坝段
65
200m3/次
72
72
72
72
72
72
44
22
59200m3
右坝段
67

69
69
69
69
69
35
18
33700m3
合拢段
69

45
45
45
45
18
9
反滤料
填筑
66100m3
左坝段
65
1000m3/次或1m/次
12
12
12
12
12
12
8
4
51400m3
右坝段
67

10
10
10
10
10
5
3
29400m3
合拢段
69

9
9
7
7
4
2
过渡料
填筑
12400m3
左坝段
65
1000m3/次或1m/次
2
2
2
2
2
2
2
1
10000m3
右坝段
67

3
3
3
3
1
2
1
5740m3
合拢段
69

2
2
2
1
1
1
坝体
填筑
446000m3
左坝段
65
400m3/次
187
187
187
187
187
187
113
57
347000m3
右坝段
67

147
147
147
147
147
74
37
198300m3
合拢段
69

125
125
125
125
50
25

混凝土实验检测筹划04
单位工程
混凝土强度
工程量
工作内容
规定规定
频率
承包人自检数量
监 理
跟踪（见证取样）数量（7%组）
监 理 平行检测数量（3%组）
3季
2季
3季
2季
3季
2季
坝体
工程
C25
1479m3
路面、路缘石、台阶砼
每仓(100m3)/次

10
15
2
1
C25
7128m3
防浪墙、网格、排水沟
每仓(100m3)/次

75
6
3
C25
2492m3
导向墙混凝土
每仓(100m3)/次
20
5

2
1
C6
14424m3
防渗墙混凝土
每仓(100m3)/次
90
55

11
5
溢洪道
工程
C25
3597m3
底板、护坡、墙体
每仓(100m3)/次

10
30
25
20
20
8
3
C40
101m3
上坝路桥
每仓(100m3)/次

7

1
1
C10
18m3
垫层砼
每仓(100m3)/次

5
7
7
7
5
3
1
C30
285m3
溢洪道交通桥
每仓(100m3)/次

15
25

3
1
C25
617 m3
混凝土路面
每仓(100m3)/次

9

1
1
泄洪洞
工程
C25
213m3
锚喷混凝土
每仓(100m3)/次

4
2

1
1
C30
5576m3
底板、墙体、洞身
每仓(100m3)/次
5
27
45

6
2
C25
156 m3
混凝土路面
每仓(100m3)/次

4

1
1
输水洞工程
C25
4209
底板、墙体、洞身
每仓(100m3)/次
7
22

2
1
C30
445
竖井、桥架
每仓(100m3)/次

7

1
1
砂浆
M15
2860m3
护坡砂浆
砌石100m3 /次

12
50
35
7
3
M15
395m3
防滑墙砂浆
砌石100m3 /次

1
1
M15
814m3
护脚浆
砌石100m3 /次

12
9

1
1
