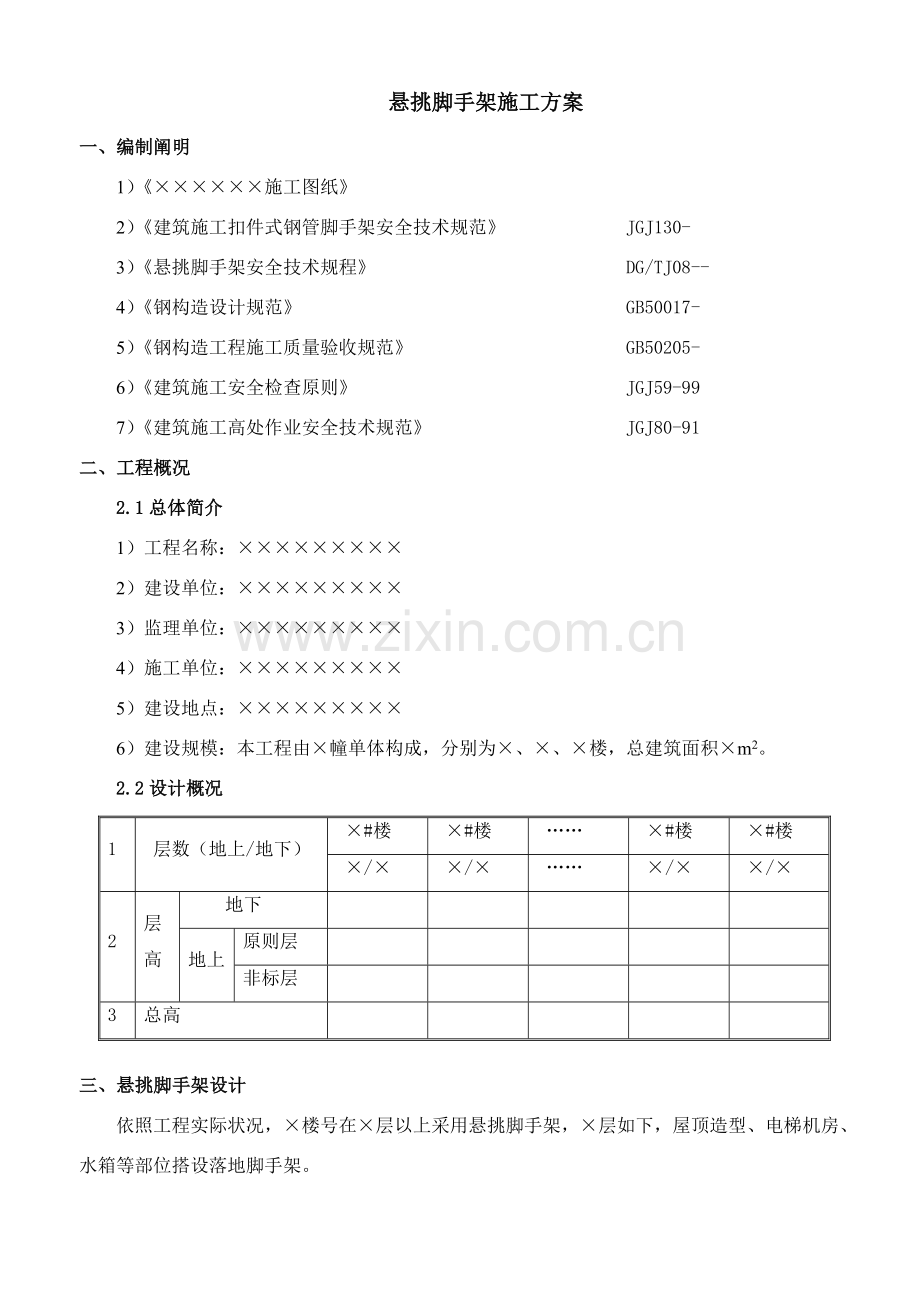

悬挑脚手架施工方案一、编制阐明1）施工图纸2）建筑施工扣件式钢管脚手架安全技术规范 JGJ130-3）悬挑脚手架安全技术规程 DG/TJ08-4）钢构造设计规范 GB50017-5）钢构造工程施工质量验收规范 GB50205-6）建筑施工安全检查原则 JGJ59-997）建筑施工高处作业安全技术规范 JGJ80-91二、工程概况2.1总体简介1）工程名称：2）建设单位：3）监理单位：4）施工单位：5）建设地点：6）建设规模：本工程由幢单体构成，分别为、楼，总建筑面积m2。2.2设计概况1层数（地上/地下）#楼#楼#楼#楼/2层高地下地上原则层非标层3总高三、悬挑脚手架设计依照工程实际状况，楼号在层以上采用悬挑脚手架，层如下，屋顶造型、电梯机房、水箱等部位搭设落地脚手架。楼号：1）第一段悬挑脚手架搭设高度m,计个楼层步架，自第层楼面至第层楼面。n）第n段悬挑脚手架搭设高度m,计个楼层步架，自第层部位局部超高m。3.1构造型式1）悬臂构造用于普通部位，悬臂长度l悬 =1.5m，锚固长度l锚1.9m。2）简支构造用于采光井部位，采用型钢搁置在两端剪力墙或框梁上。3）型钢+斜撑用于悬挑长度不不大于1.5m，或转角、阳台、凸窗，三立杆、四立杆部位。4）型钢+联梁+斜撑用于转角、电梯井等部位，为保证立杆不落空，水平钢梁上分别设立内外两道水平联系梁，同步水平钢梁下增设斜撑。注：各构造型式布置详细部位及悬挑、锚固长度详见悬挑脚手架平面布置图。3.6锚固办法1）采用U型锚环216，通过10010mm压板或L636角钢和双螺栓与楼板进行固定。双锚环间隔200mm，距挑梁根部距离为200mm,锚固至板底钢筋位置，压筋采用218（HRB335）钢筋保证锚固牢固，锚环与型钢间隙采用木楔楔紧。2）在电梯井、局部转角等不便于布置锚环部位采用型钢与埋件焊接锚固，单面围焊焊高不应不大于6mm。锚固做法见下图（1）：3.3水平限位1）穿墙限位：墙体预留洞口，木楔楔紧。2）楼面限位：采用U型锚环16，规定同上。3.4悬挑脚手架别杆地锚在悬挑型钢上焊接直径25钢筋长150mm，作为脚手架钢管限位。挑梁限位构造做法见下图（2）：3.5双排脚手架1）立杆纵距：la=1.5m。2）立横距： la=1.05m。3）立杆步距：lb=1.8m。3）离墙距离：脚手架内立杆离墙距离30cm（注：如外装饰为幕墙其尺寸应与甲方做好沟通拟定并采用相应办法）4）连墙件：每层三跨设立，水平4.5m,竖向3.6m。连墙件通过露面预埋钢管亦可采用钢管焊接钢筋通过传墙螺杆孔洞固定(连墙件距主节点距离0.3m)，连墙件做法见下图：3.6砼强度规定1）脚手架初始搭设时楼板、墙柱混凝土强度C10。2）楼板、墙柱混凝土强度设计强度后方可拆除型钢支撑横杆，砼强度C20。四、施工准备4.1技术准备技术人员必要熟悉图纸及关于施工规范规定，做好施工交底。4.2人员准备配备名通过培训考核，具备上岗证架子工。在项目管理人员组织下，由项目部工程部、技术部、安所有监督操作。4.3材料准备1）型钢：16#槽钢（挑梁）、12#槽钢（用于支撑、联梁部位），质量符合国标（GB707-88），钢号Q235；禁止使用严重腐蚀、弯曲变形、裂纹缺损、废料拼接、无出厂合格证产品材料。2）焊条：采用E43型焊条、直径3.6-4.0mm禁止使用受潮、无出厂合格证焊条。3）锚环：16圆钢，质量符合国标钢筋混凝土用钢筋（GB1499），钢号HPB235。禁止使用螺纹钢材料及严重腐蚀、有裂纹、废料拼接、无出厂合格证产品材料。4）钢管规格：48.33.6mm，材质Q235-A级钢；符合国标直缝电焊钢管（GB/T13793）、符合国家GB700普通炭素构造钢技术条件规定，及低压流体输送用焊接钢管（GB/T3092）原则；禁止使用严重锈蚀、弯曲变形、有裂纹、无出厂合格证和市场准用证或未经检测合格钢管；立杆用钢管，两端切口需平直，禁止有斜口、毛口、卷口现象。5）扣件：扣件应符合国标钢管脚手架扣件（GB15831），在螺栓拧紧扭力矩达65N.m时,不得发生破坏，新旧扣件均应进行防锈解决。禁止使用脆裂、变形、滑丝、无出厂合格证和市场准用证扣件。6）拉结材料：48.33.6mm钢管与构造、架体可靠连接，材质规定同上。7）脚手板：脚手笆（板）整洁完好，不准使用枯脆、单径、破坏、散乱竹片底笆；8）密目网：每张网上附有出厂合格证和安鉴标志。禁止采购和使用无生产允许证、无出厂合格证、无检测报告“三无”劣质密目网。4.4机具准备电焊设备、水平尺、扳手、力矩扳手、钢卷尺、线坠、经纬仪、水平仪、塔尺等。五、悬挑式脚手架搭设工艺安放锚环、预埋件安放悬挑钢构竖立杆小横杆（扫地杆）大横杆（扫地杆）拉结搁删杆栏杆剪刀撑铺脚手踢脚板挂密目网底步封闭内隔离5.1安放预埋件1）测量定位依照脚手架悬挑梁平面布置图，以主体构造线为基准，在悬挑层楼板和和其下层墙板模板上测量、定位、标记出锚固预埋件安放位置。2）安放锚环、预埋件依照定位安放U型锚环、预埋件，锚环、预埋件与板底、墙外侧钢筋采用焊接固定，保证砼浇筑时不移位。5.2安装悬挑钢构1）下料、切割：钢材品种、型号、规格、下料尺寸，应符合构件图纸规定。对切割边应进行平直磨边解决。对钢管斜撑宜按1：1进行放样，量取实样杆件尺寸后再断料，保证杆件长度、端头连接面倾斜方向、角度精确。2）防腐：制作好悬挑梁、悬挑架杆件应刷红丹防锈漆二度。3）安装时，构造层混凝土应已有一定强度，安装钢梁时锚固钢筋环已稳固可靠，保证不松动。4）安装钢梁前，应对挑梁设立位置进行排列，暂时支撑横杆测平，保证钢梁高低一致，初步安装好悬挑钢梁后应进行外伸长度、直角度校准。5）钢梁安放校准合格后，按设计用压板、螺栓固定钢梁，穿墙部位采用木楔楔紧。6）在转角、楼梯间等部位应继续安装上面联系横梁，连系梁与悬挑梁间用电焊固定。7）焊接施工：支撑梁与挑梁焊、预埋件采用单面围焊，联梁与挑梁采用单面角焊，焊高不应不大于6mm,焊缝应均匀持续；焊缝不得有漏焊、假焊、焊焦、焊穿等现象。5.3脚手架搭设1）普通规定：横平竖直、连接牢固、底脚着实、层层拖牢、支撑挺直畅通平坦、安全设施齐全、牢固。2）立杆规定：立杆对接接长，不得搭接，立杆接头与相近大横杆距离不适当不不大于步高三分之一，相邻立杆接头应互相错开，不应在同步高和同一跨距内，相邻接头高度宜500m；钢管两端面切斜偏差1.7 mm；顶部立杆可搭接接长，搭接长度1m；管端伸出扣件盖板10cm,采用不不大于2个旋转扣件固定；立杆变形偏差、垂直偏差1/200。3）小横杆规定：伸出内外立杆长度15cm；4）大横杆规定：采用搭设方式小横杆上设大横杆，对接接长、接头互相错开相邻水平间距应500mm，接头应设立于距节点1/3跨度范畴内，两根相邻大横杆接长不适当设在同步或同跨内；杆件长度不适当不大于3跨；大横杆容许绕度杆长1/150。5）横向斜撑规定：在脚手架开口端处设立横向斜撑（如施工电梯楼层卸料平台处开口脚手端面）；斜撑下端必要支撑在支座上。6）拉结规定：拉结点采用钢性连墙件，材料选取规格48.33.6mm钢管及12mm以上钢筋焊接；按2步3跨梅花型布置与其他杆件同步搭接；从脚手架首步主接点处开始设立，当该处设立有困难时，应采用其他可靠办法固定；设立预埋点在楼层砼浇注前，设立点接近主节点30cm；顶撑应可靠地顶在砼梁、柱等构造上，使脚手不摇晃，禁止使用仅有拉筋柔性拉结；当脚手架施工操作高出拉结2步时，应采用暂时稳定办法，直到上一层拉结安装完后，方可依照状况拆除；拉结不得拉在大横杆、窗框、水落管、避雷带及锈蚀预埋件上。连接杆件应与墙面水平，不准向上倾斜，下倾角度不能超过15度，与构造相连时，构造混凝土强度需达到设计强度70%。7）搁栅规定：大横杆之间等距离设立搁栅,间距30cm。搭接长度1m，用2个以上旋转扣件固定、钢管端部伸出扣件盖板10cm；与立杆、大小横杆同步搭设，由始至终持续不断。8）防护栏杆规定：操作面外侧设两道护身栏杆，防护栏杆须高出女儿墙1m,高出檐口上皮1.5m；脚手架内侧凡也许导致人员坠落危险段，应设立上下两道内侧防护栏杆，并随脚手同步搭设，搭设高度同外侧；脚手架端部须设立防护栏杆封头。在进行工字钢挑梁设计时，上下挑梁悬挑位置应错开，保证下一单元立杆应进入上一单元一种防护高度。9）剪刀撑规定：从架子两端转角处开始沿高度、水平方向持续设立，每道剪刀撑宽度不应不大于4跨，且不应不大于6m。斜杆与地面倾角为4560。脚手架两端均要设立横向斜撑，中间宜每隔6米设立一道，横向斜撑应在同一节间；搭接长度1m，用2个以上旋转扣件固定、钢管端部伸出扣件盖板10cm；10）脚手笆（板）铺设规定：施工操作层必要满铺脚手笆（板）、不少于3步；脚手笆（板）须绑扎牢固、四角用直径D=1.2mm镀锌铁丝固定，竹笆应按其垂直于大横杆方向铺设，不得有探头板（笆）现象。11）档脚板规定：作业层持续设200mm高、20mm厚档脚板，不少于3步；档脚板刷黄黑相间油漆。12）四步一隔离规定：脚手架内立杆离墙距离不不大于20cm，均应设隔离防护；隔离办法是，在小横杆悬挑部位绑扣两根纵向杆件，在扫地杆及中间搁栅杆上方，沿脚手架纵向满铺固定水平防护九夹板，不留空隙（首层硬隔离），第二步隔离起可用条型一层大眼网（网眼2.5cm）和一层密目网满铺设。13）扫地杆规定：脚手架底部须设立纵横向扫地杆；横向扫地杆用直角扣件固定在间距200mm处，纵向扫地杆应紧靠在横向扫地杆下面立杆上。14）钢管脚手架接地规定：电阻R值4，从四个角上始设立接地点；每隔25m长度为一组，一组用二根接地（见附图四），用404mm镀锌扁铁与楼层接地焊接,分别在导线连接点处钢管上焊M12螺杆,用于连接接地线,接地线为10m2多股铜芯导线。并做好接地电阻测试记录。15）螺栓扭力矩规定：螺栓拧紧扭力矩在40N.m-65N.m之间。16）立网规定：全数张挂密目网，密目张挂在脚手架外立杆内侧，下边与大横杆、网与网互相间环环绑扎，不留缝隙。一经张挂不得随意拆除密目网。六、质量规定6.1对悬挑钢构造验收1）悬挑梁、悬挑架钢梁规格、安装标高、立杆（限位）中心线位置。2）悬挑梁搁置固定点钢筋锚固环、直径、位置、紧固状况，电焊固定点焊缝长度及质量。3）连系梁规格、安装标高、搁置固定状况，转角处两根连系梁直角拼接焊缝质量。4）只有对悬挑钢构造验收合格后，并满足混凝土强度规定条件后方可搭设上部脚手架。6.2脚手架验收脚手架由专业工种严格按规范进行搭设，搭设前需接受技术交底。每段脚手架搭设完毕后均通过验收，合格后方可投入。脚手架检查与验收原则见下表：序号项目容许偏差检查办法1立杆垂直度H/200100吊线2间距步距偏差20钢卷尺柱距偏差50排距偏差203大横杆高差一根杆两端20水平仪、水平尺同跨内、外大横杆高差104扣件螺栓拧紧扭力矩40-65Nm扭力扳手5剪刀撑与地面倾角45-60角尺6脚手板外伸长度对接100a150卷尺搭接a100卷尺七、悬挑脚手架使用与维护7.1使用1）在同一跨内各操作层均布荷载总和不得超过6KN/m2,集中堆载禁止超过300kg。2）禁止在架体上推车。3）禁止任意拆除架体构造或架体连接件。4）禁止运用架体吊运物料。5）禁止运用架体作为模板支撑使用。7.2维护检查重点是悬挑架、连接件数量、位置、临边防护、隔离封闭等。发现隐患及时消除，并做好检查和保养记录。八、安全办法及注意事项1）作业人员须持有效操作证上岗作业，并定期进行体检，依照国家劳动保护文献规定，凡不符合高处作业人员（高血压、心脏病、贫血病、癫痫病和高度近视眼等），一律禁止高处作业。2）作业人员必要对的使用劳动保护用品，戴好安全帽、系好安全带、穿好软底鞋进入高处作业区，作业时，遵守“高处作业规定”和“安全技术操作规程”，不酒后作业、工具装入工具袋、工具不高处抛掷。3）凡遇强风（6级以上）、雨天、雾天等气候及夜间，应停止脚手架搭设。雷暴雨、强风、大雪等自然灾害先后应加强脚手架检查和排险。4）因特殊需要须夜间施工，作业时必要配备充分照明，照明设施必要符合“JGJ46-暂时用电规范”：挂钩牢固，绝缘良好，接地完善，电源线不准直接用铅丝绑扎在脚手架杆件上。5）脚手架搭拆作业区地面，因依照规定设立醒目警戒区域标志，并派专人监护。6）脚手架拆除前，应全面检查架体扣件连接、拉结点、支撑体系与否符合构造规定。7）作业人员进入岗位后来，应先进行检查，如遇薄弱部位时，要先加固、后拆除，对步层面留存物件或垃圾等，先清理、再传递入建筑内或装入盛器吊下。8）作业人员应保持高度安全意识，注意站立位置、用力均匀得当，严防原搭设时校正弯曲杆件因拆除回弹，导致伤人。9）高处吊运杆件必要注意：长型杆件必要采用两点捆扎吊办法：（例，吊运钢管扣件必要拆尽，不准带件扣，按钢管长度分规格吊，不容许长短混杂一起吊。）吊运扣件等小配件，必要置入盛器吊下；所有吊物都不容许超负荷。10）脚手架拆除时，应及时关闭建筑物外开窗扇；清除一切伸向窗外材料等物件，防止拆架时碰撞导致高空坠物。11）脚手架拆除应绕建筑周边一步一步循序渐进分解，不容许踏步式作业，禁止上下同步拆除；分段拆除高差不应不不大于二步，如高差不不大于二步，应增设暂时拉结加固。12）脚手架搭设和拆除是相反两个顺序，即先搭者后拆，后搭者先拆：悬壁钢梁拆除搭设立杆拆除搭设小横杆拆除搭设大横杆拆除搭设连墙杆拆除搭设斜杆拆除搭设搁栅拆除搭设挡杆拆除搭设防护栏杆拆除搭设脚手笆拆除搭设竖挡笆拆除搭设施工层踢脚板拆除搭设安全网拆除搭设。13）拆除单根5m以上长度立杆，应两人或多人配合，不要单独拆卸。14）斜杆、连墙杆等登高设立拆除，必要与整体脚手架拆除同步，不容许先拆，禁止先将整层或数层拉接拆除后再拆脚手架。15）翻掀垫铺笆：应注意站立位置，并应自外向里翻起竖立，防止外翻将笆上未及时清除残留物从高处坠落伤人；竖起竹笆应插入下步脚手架内，不要持笆在隔栅或大横杆上行走传运，不得高处向外抛掷竹笆。16）拆至掏空部位悬空时，应在悬空口上方保存二步并及时加设暂时立杆作支承保护，避免因未加固暂时办法而导致悬空部位坍塌。17）当天竣工后，应仔细检查岗位周边状况，不容许留有隐患，如发现隐患应及时修复后下岗。下岗需等完毕一种程序或一种部位，同步清除脚手工作面浮动物件，防止复岗后自伤事故发生。18）钢管脚手架拆至地面尽头时，特别是最后里外四根立杆时应集体配合，防止脚手架倾覆。有扫地杆脚手架，应在拆除扫地杆后再拆第一步水平杆，如顺序相反，易倒杆。当脚手拆至下部最后一根立杆时，应先在脚手恰当位置搭设抛撑，加固后再拆除拉结点。19）在拆除悬挑钢梁时，作业人员应系好安全带，2人以上配合伙业。作业人员应站立在悬挑钢梁下脚手上进行拆除。脚手架上应有防护栏杆，并不得随意拆除。悬挑钢梁下，若未搭设脚手架，禁止进行悬挑钢梁拆除作业。注意检查吊索具完好状况。20）如需进行墙面焊割作业，必要配备消防监护人员，除配备消防器材外，同步应配备盛器置于切割下方，防止切割火花或切割物溅落引起消防事故。21）输送至地面材料应按类整顿堆放，剔除已失去安全度杆件和配件后入库，因修复脚手材料不能及时入库暂存居民区域或占用人行道，必要经关于部门批准并且做好防范办法及张挂醒目安全标志，防止意外事故发生。22）脚手架未经验收不得使用，验收须分步和分阶段进行。构造施工和进入装饰阶段后须进行再验收，验收不合格，须整治合格后才干继续搭设和使用。23）由专业公司承包搭设脚手架或分包单位使用脚手架，在使用前双方必要办理交接验罢手续填写“安全防护设施交接验收记录”。24）禁止擅自拆除脚手架拉结，栏杆、各种受力杆件、扣件、安全网等，确因施工需要拆除拉结点，必要办理手续，填写“安全设施拆除申请表”，经批准与采用相应办法后方可拆除。25）脚手架不得与模板支撑件、卸料平台杆、楼层防护栏杆等连接，不得搁置塔吊送料槽及固定泵送砼输送管道，不得运用脚手架作模板支撑及搭设脚手架，禁止将固定卷扬机前桩、后锚直接连接在脚手架立杆部位。26）禁止在脚手架上拉缆风绳、设料台护墙、缠挂电线、堆放模板、输料滑槽、接料平台、安装机械设备，及时清理架网上杂物。27）不得解开密目网采用斜拉斜吊方式从脚手架上进料。在脚手架上从事电焊或气焊作业必要办理动火手续，拟定动火办法，设专人监护。九、附图9.1悬挑脚手架平面布置图阐明：1）平面布置图应能标明型钢间距、锚固及悬挑长度、锚环、立杆位置，并对特殊部位做出索引。2）平面布置图应以外轮廓线为控绘制，外形尽量简洁，立杆避开凸窗、空调板，型钢离墙距离应不不大于200mm9.2节点详图十、悬挑脚手架受力计算略阐明：型钢受力计算应按相似构造最不利形式进行计算。
