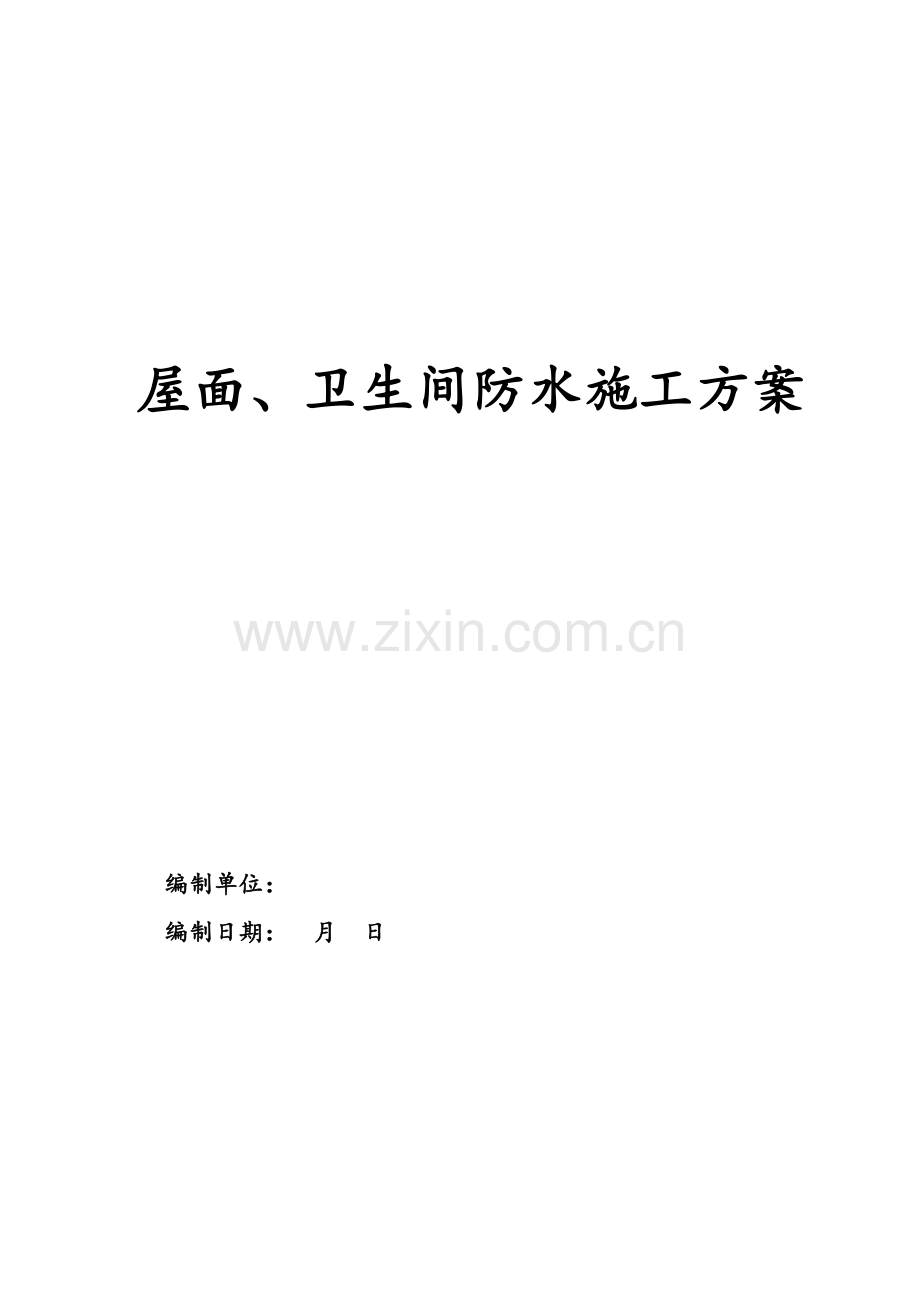

屋面卫生间防水综合项目施工专项方案.doc

屋面、卫生间防水施工方案

编制单位：
编制日期： 月 日

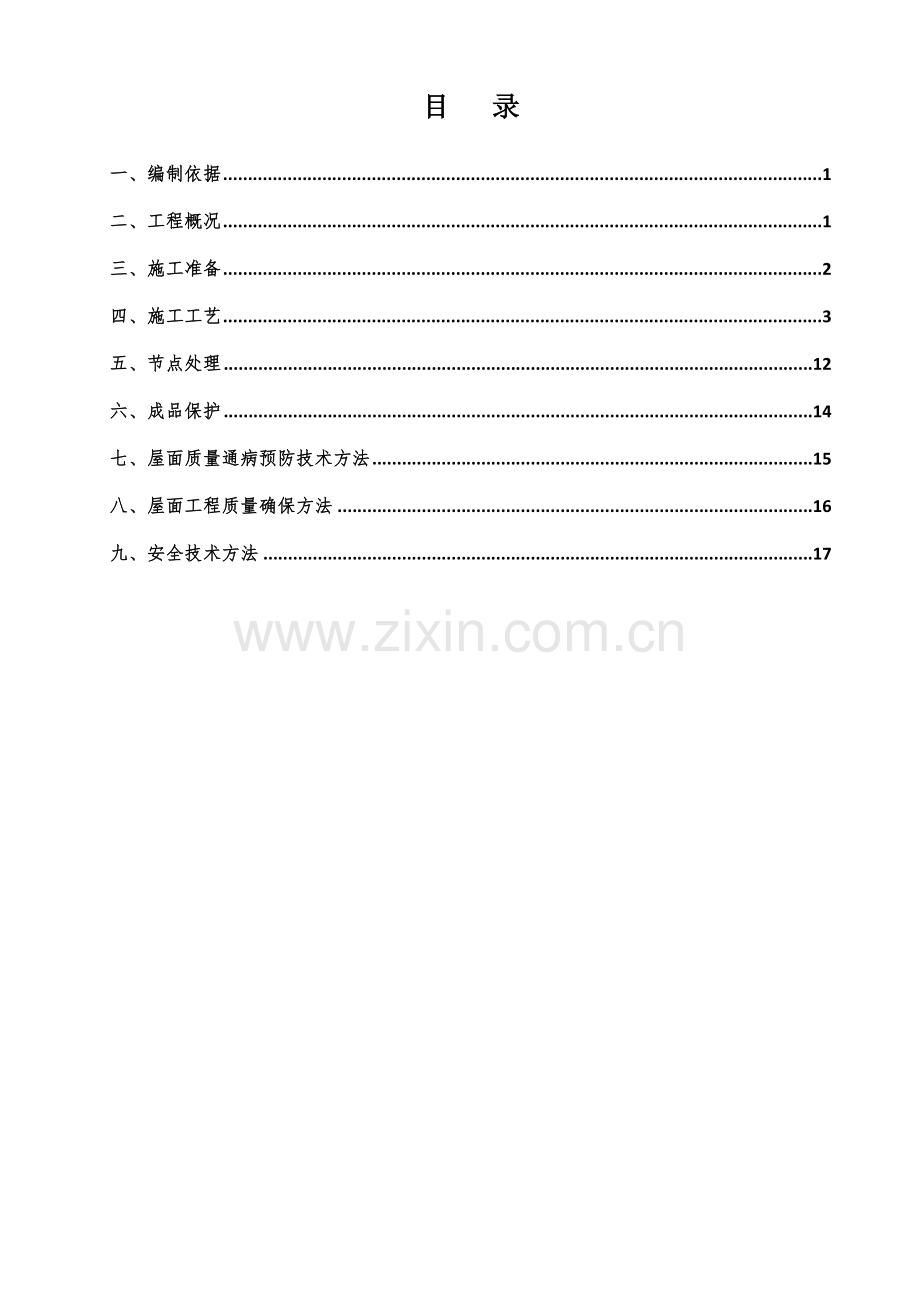

目 录
一、编制依据 1
二、工程概况 1
三、施工准备 2
四、施工工艺 3
五、节点处理 12
六、成品保护 14
七、屋面质量通病预防技术方法 15
八、屋面工程质量确保方法 16
九、安全技术方法 17

屋面、卫生间防水施工方案
一、编制依据
1、平桂扶贫移民综合服务中心项目工程施工图纸。
2、《建筑施工安全检验标准》（JGJ59-）
3、《建筑工程施工质量验收统一标准》（GB50300—）
4、《建筑施工现场环境和卫生标准》（JGJ146-）
5、《屋面工程质量验收规范》（GB50207-）
6、《屋面工程技术规范》（GB50345-）
7、中南地域建筑标准设计建筑图集
8、本工程施工组织设计
二、工程概况
建筑概况:平桂扶贫移民综合服务中心项目，建设地点：贺州市平桂管理区公园西路C段,本工程开发商为贺州市平顺道路建设，由贺州市勘察设计研究院勘察，广西华蓝设计（集团）设计，广西恒大项目管理监理，广西建工集团第一建筑工程有限责任企业承建。 总建筑面积：9048.63㎡,建筑层数：地上10层，地下0层。
建筑结构形式：框架剪力墙结构。设计合理使用年限：50年；抗震设防烈度：6度；防火设计建筑分类：二类高层建筑；耐火等级：二级。 工程性质：办公楼。

本工程屋面做法以下：
屋面1：Ⅰ级防水上人屋面(由上至下)，用于四层裙房屋面、十层休闲庭院、屋面层主楼屋面
l 8～10 厚 防滑地板砖拍平铺实，缝宽10,1:2水泥砂浆勾缝
l 25厚1:3干硬性水泥砂浆
l 0.4厚聚乙烯膜
l 3.0+3.0厚双层SBS改性沥青防水卷材
l 20厚水泥砂浆或30厚C20细石混凝土找平
l 60厚闭孔泡沫玻璃板
l 30厚LC5.0轻骨料混凝土找平2%
l 现浇钢筋混凝土屋面板，表面清扫洁净
屋 2：不上人屋面（由上至下），屋面层主楼两端、屋顶层不上人屋面
l 20厚1:2.5水泥砂浆或M15水泥砂浆，分格面积宜为1㎡
l 0.4厚聚乙烯膜
l 3.0+3.0厚双层SBS改性沥青防水卷材
l 20厚水泥砂浆或30厚C20细石混凝土找平
l 60厚闭孔泡沫玻璃板
l 30厚LC5.0轻骨料混凝土找平2%
l 20 厚 1:2.5 水泥砂浆找平层
l 现浇钢筋混凝土屋面板，表面清扫洁净
屋 3：不上人屋面（由上至下），用于钢筋混凝土雨棚和不上人屋面构架
l 刷浅色丙烯酸系反射涂料两边
l 4.0厚SBS改性沥青防水卷材
l 20厚 1:2.5 水泥砂浆找平层
l 30厚LC5.0轻骨料混凝土找平2%
l 现浇钢筋混凝土屋面板，表面清扫洁净
本工程卫生间做法以下：
l 8～14厚地板砖铺实拍平,水泥浆擦缝
l 25厚1:2水泥砂浆
l 1.5厚聚氨脂防水涂料，面上撒黄砂，四面沿墙上翻150高
l 20厚1:3水泥砂浆找平
l h厚C10轻骨料混凝土向地漏找坡
l 0.7厚聚乙烯丙纶防水卷材
l 钢筋混凝土楼板

三、施工准备
1、技术准备
（1）在学习领会设计意图基础上组织图纸会审，认真处理设计图和施工中可能出现问题，使防水设计愈加完善、愈加切实可行。
（2）提前编制施工方案和技术交底，明确施工方法和操作工艺。
（3）选择有经验，实力强施工队伍，签定劳务协议前，对该队伍在建工程施工进行必需考察。
（4）防水卷材要选择设计单位认证产品“三证”齐全，材料应提前7天以上进场，材料进场后应立即进行取样（防水卷材全部为见证取样）、送检，材料复试合格后方可用于工程当中。
（5）防水工程施工前，施工技术责任人应向班组进行技术交底，内容应包含：施工部位、施工次序、施工工艺、结构层次、节点设防方法、增强部位及做法，工程质量标准，确保质量技术方法，成品保护方法和安全注意事项等。
2、人员准备
管理班子：由技术责任人、质检员、工长、技术员、施工班组长等组成 “防水工程质量攻关小组”。
施工队伍：选择有对应资质专业队伍，关键施工人员应持有建设行政主管部门或其指定单位颁发岗位证书。分为两个施工班组，每组各15人，累计30人，施工前要对人员进行技术指导。
3、现场准备
（1）防水基层检验：应坚硬无空鼓，无起砂、无开裂松动、无凹凸不平缺点。如有缺点，必需进行处理，合格后方可进行防水施工。
（2）防水基层处理：经过清理、打磨、修补、做到墙面平整、洁净；阴阳角及穿墙管洞口圆顺，阴角处及桩周抹出半径大于50mm圆弧，阳角磨出半径大于20mm圆弧。
（3）在实际施工前，应尤其注意天气改变，立即掌握气象资料，使防水工程避开雨天、大风天。若施工时忽然下雨，应停止防水作业，雨停后，待基层干燥后方可继续施工。对做好防水层，要妥善保护。
4、料具准备
（1）SBS改性沥青防水卷材、石油沥青油毡和聚氨酯防水涂料。
（2）基层处理剂（冷底子油）
（3）拌料桶、滚刷、平铲、钢丝刷、扫帚、剪刀、卷尺、手持压滚、铁辊、剪刀。
5、作业条件
（1）卷材防水层材料已备齐，运到现场，并经复查，质量符合设计要求。
（2）机具设备已准备就绪，可满足施工需要。
（3）施工操作人需经培训、考评，方可上岗操作，并进行具体技术交底和安全教育。
（4）防水卷材施工前，防水基层“隐检”统计应办理完成。
（5）卷材防水层施工应在天气良好条件下铺设，雨天、大风雪天、冬期环境温度低于5℃，不宜施工。
四、施工工艺
（一）SBS改性沥青防水卷材
1、基层要求：
基层表面应坚实、平整、洁净、并充足湿润无积水。进入施工现场，首优异行基层和节点部位检验，若发觉基层有鼓泡、分层、起皮、蜂窝、麻面必需凿除重新进行修补；阴阳角采取水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm；然后将基层表面凸起物、砂浆疙瘩等异物铲除掉；节点部位可用吹风机辅助清理；若基面较干燥，须洒水充足润湿，有明水和积水要立即扫除。
①多种预埋件已安装并固定完成，如管道、排水口等。
②清除基层表面杂物、油污、砂子，凸出表面石子、砂浆疙瘩等应清理洁净，清扫工作必需在施工中随时进行，并修补平整表面。尤其铲除排水口、管壁上水泥砂浆等附着物；
③阴阳角采取水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm。
④基面若有明水，扫除即可施工。

清扫基面

铲除表面凸起物

浇湿基面

未处理好基面          处理好基面
2、工艺步骤：
基层清理、修补、润湿→节点密封、附加增强层→配制水泥素浆→弹基准线试铺→撕开卷材底部隔离纸→刮涂水泥素浆→卷材铺贴（滚铺法、抬铺法）→辊压排气→卷材搭接、收头密封→成品养护及保护→检验修补→质量验收
3、施工步骤：
（1）基面清理：
①清除基层表面杂物、油污、砂子，凸出表面石子、砂浆疙瘩等应清理洁净，清扫工作必需在施工中随时进行，并修补平整表面。尤其铲除排水口、烟囱、管壁上水泥砂浆等附着物；
②阴阳角采取水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。
③基面若有明水，扫除即可施工。
（2）配置水泥素浆：
按水泥：水=2:1（重量比）。先按百分比将水倒入原已备好拌浆桶，再将水泥放入水中，浸泡15～20分钟并充足浸透后，把桶面多出水倒掉；然后加入水泥用量5%～8%聚合物建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间5分钟以上。

水泥：水=2:1浸泡15～20分钟      电动搅拌机搅拌5分钟以上

（3）弹基准线试铺：
依据施工现场情况，进行合理定位，确定卷材铺贴方向，在基层上弹好卷材控制线，依循流水方向从低往高进行卷材试铺。

划线（或弹线）定位         卷材试铺
（4）撕开卷材底部隔离纸：
卷材试铺后，先将要铺贴卷材剪好，反铺于基面上(即是底部隔离纸朝上)，撕剥去卷材隔离纸。撕剥时，已剥开隔离纸宜和粘结面保持45～60度锐角，预防拉断隔离纸，尽可能保持在自然松弛状态，但不要有皱折。

撕开隔离纸
（5）刮涂水泥素浆：
其厚度视基层平整情况而定,通常为2～3mm，过薄达不到最优粘结效果，过厚则水泥素浆堆积宜开裂。刮涂时应注意压实、抹平。刮涂水泥素浆宽度比卷材长、短边宜各宽出100mm，并在刮涂过程中注意确保平整度。

刮涂水泥素浆
（6）卷材铺贴：
①滚铺法：将卷材对准基准线试铺，在约5m优点用裁纸刀将隔离纸轻轻划开，注意不要划伤卷材，将未铺开卷材隔离纸从后面缓缓撕开，同时将未铺开卷材沿基准线慢慢向前推铺。边撕隔离纸边铺贴。铺贴好后再将前面试铺剩下约5m长卷材卷回，依上述方法粘贴在基层上。

卷材滚铺
②抬铺法: 把已剪好卷材反铺于基面上（即是底部隔离纸朝上），待剥去卷材全部隔离纸后，再将水泥素浆刮涂在卷材粘结面和基面待铺位置，然后分别由两人从卷材两端配合抬起，翻转和铺贴在待铺位置上。卷材和相邻卷材之间为平行搭接，待长、短边搭接施工时再揭除上下卷材搭接隔离膜。

卷材抬铺           铺贴调整
（7）辊压排气：
待卷材铺贴完成后，用软橡胶板或辊筒等从中间向卷材搭接方向另一侧刮压并排出空气，使卷材充足满粘于基面上。搭接铺贴下一幅卷材时，将在下层卷材搭接部位隔离纸揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排出空气，充足满粘。

辊压排气
（8）搭接封边、收头密封：
单面粘卷材搭接边施工：短边相邻卷材之间为平行搭接，用CPS胶粘带盖条加温粘结（屋面胶粘带盖条宽度100㎜，地下室胶粘带盖条宽度160㎜）。长边为加温自粘搭接,搭接宽带大于80mm。大面积铺贴完成后二十四小时再进行搭接边施工，施工时清理洁净搭接边部位泥浆及灰尘，再揭除上下卷材搭接隔离膜（短边不用撕隔离膜），用热风枪边加温边粘结。

双面粘卷材搭接边施工：直接将上下卷材搭接处隔离膜撕开，搭接边刮涂（大面积涂刮水泥素浆时同时施工）水泥素浆胶搭接在一起，直接用水泥素浆封口,长、短边搭接宽度：大于80㎜。最终用水泥素浆抹平封死。

（9）成品养护及保护：
晾放二十四小时至48小时（具体时间视环境温度而定，通常情况下，温度愈高所需时间愈短）。高温天气下，防水层应预防暴晒，可用遮阳布或其它物品遮盖。

（10）检验修补:
检验全部卷材面有没有撕裂、刺穿、气泡情况，维修时将缺点部位清理洁净，并严格按缺点部位尺寸重新再铺贴卷材，边缝用CPS密封膏封边处理。
①卷材防水层基层应坚实，表面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。
②卷材防水层搭接缝应粘结牢靠，密封严密，不得有皱折、翘边和鼓泡等缺点。
③防水层收头应和基层粘结并固定牢靠，缝口封严，不得翘边。
④侧墙卷材防水层保护层和防水层应粘结牢靠。结合紧密，厚度均匀一致。
⑤卷材搭接宽度许可偏差为±10mm。
（二）卫生间聚氨酯涂料
1、工艺步骤
基层清理→基层处理→涂聚氨酯底涂料→局部增加→第一层涂膜→第二层涂膜→第三层涂膜→保护层施工→蓄水试验→质量验收
2、基层要求及处理：
（1）全部管件、卫生设备、地漏或排水口等必需安装牢靠，接缝严密，收头圆滑，不得有任何松动现象。
（2）施工时，防水基层应压实、平整、清洁、干燥。
（3）施工前，先以铲刀和扫帚将基层表面突起物、砂浆疙瘩等异物铲除，并将尘土杂物根本清扫洁净。对阴阳角、管道根部、地漏和排水沟等部位更应认真清理，如发觉有油污、铁锈等，要用钢丝刷、砂纸和有机溶剂等将其根本清除洁净。
3、施工要求：
（1）涂布底胶：此工序相当于传统沥青防水施工涂刷冷底子油，其目标是隔断基层潮气，预防防水涂膜起鼓脱落；加固基层，提升涂膜和基层粘结强度，预防涂层出现针气孔等缺点。
聚氨酯底胶配制：将聚氨酯甲料、乙料按百分比1：2～3（重量比）配合，当原料工料较稠时，可用专用稀释剂稀释，砌防不可用含酸性或含油性稀释剂稀释，以免影响原产品质量，在配制时，应先把乙料稀释搅拌2～3分钟，如不需稀释，可直接用甲乙组分配和搅拌5～10分钟，把搅拌器提起，可见到均匀液体慢慢滑自容器为佳，同时应注意，打开料应立即盖严，以免凝固报废，混合料应依据实际用量，即配即用。
（2）局部增强：对伸缩缝、控制缝、阴阳角、管道缝等处，可由一层加筋布增强，固化后在进行整体防水施工。
（3）第一遍涂层施工：在底胶基础干燥固化后，用塑料或橡胶刮板均匀涂刮一层涂料，涂刮时要求均匀一致，不可过厚或过薄，涂刮厚度通常为0.5mm左右为宜，刮涂量约0.6～0.8Kg/㎡为宜，操作时先墙面后地面，从内向外退操作。开始涂刮时，应依据施工面积大小、形状和用料，统一考虑施工退路和涂刮次序。
（4）第二遍涂层施工：在第一遍涂层固化12后，再在其表面刮涂第二遍涂层，涂刮方法同第一遍涂层。为了确保防水工程质量，涂刮方向必需和第一层涂刮方向垂直，刮涂量比第一遍略少，厚度为0.5为宜。重涂时间间隔，由施工时环境温度和涂膜固化程度（以手触不粘）来确定。
（5）第三遍涂层施工：第二层涂膜固化后，按前述两遍施工方法进行第三遍刮涂，刮涂量以0.4～0.5Kg/㎡为宜。
（6）铺贴保护层或饰面材：为增强防水层和粘结贴面材料（如瓷砖、缸砖等）水泥砂浆之间粘结力，可在最终一道涂层还未完全固化前，在其表面稀撒洁净黄砂（直径为2mm），待粘有砂粒涂膜固化后，再进行刚性保护层施工。
3、施工注意事项
（1）当涂料粘度过大，不便进行刮涂施工时，可加入少许专用稀释剂进行稀释，以降低粘度，加入量不得大于乙料得10%。
（2）如发觉工料有沉淀现象，应搅拌均匀后再使用，以免影响质量。
（3）涂层施工完成，还未达成完全固化时，不许可上人踩踏，不然将损坏防水层、影响工程得施工质量。
（4）施工温度应在5摄氏度以上。
五、节点处理
节点处理详见附图：

三面阴角处卷材铺贴方法

阴角阳角交接处卷材铺贴方法

阴角附加层卷材铺贴方法

泛水收头示意图

六、成品保护
1、施工人员应穿软质胶底鞋，严禁穿带釘硬底鞋。。
2、防水上堆料放物，全部应轻拿轻放，并加以方木铺垫。
3、涂膜防水层每层施工后，要严格加以保护，在卫生间门口要设醒目标禁入标志，在保护层施工之前，任何人不得进入，也不得在上面堆放杂物，以免损坏防水层。
4、地漏或排水口在防水施工前，应采取保护方法，以防杂物进入，确保排水通畅，蓄水合格，将地漏内清理洁净。
5、防水保护层施工时，不得在防水层上拌砂浆吗，铺砂浆时铁锹不得触及防水层，要精工细做，不得损坏防水层。
6、施工用得小推车腿均应做包扎处理，防水层如搭设临时架子，架子管下口应加板材铺垫，以防破坏防水层。
7、防水层验收合格后，可直接在防水层上浇筑细石混凝土或砂浆做刚性保护层，施工时必需预防施工机具如手推车或铁锹损坏防水层。
8、施工中若有局部防水层破坏，应立即采取对应得补救方法，以确保防水层质量。
七、屋面质量通病预防技术方法
1、突出屋面管道处理
管道和屋面交接处也是一个很关键地方，应予高度重视。
突出屋面管道，可先在管道和屋面交接周围防水砂浆做成圆锥台形，并预留20×20凹槽，方便嵌填密封材料，然后作好附加层。因其部位关键，附加层应做两道。管道上端应用铁丝绑扎牢靠，下端和基层必需衔接自然，铺贴平顺严密。
2、阴阳角
①防水层阴阳角处基层应按《规范》要求作成圆弧形（或钝角），圆弧半径宜为100-150mm。
②因为这些部位应力集中，往往比大面积防水层先受到破坏，所以在这些部位必需作好增强附加层。附加层可采取卷材条加铺。其宽度每边（立面、平面）必需≥200mm。
③阴角处应实铺为主，阳角处应以空铺为主，宽铺每边粘贴宽度以50mm为宜。
3、防水层收头
① 防水层收头部位处理是屋面防水施工关键，弄不好随时全部可能出现翘边、脱层而造成漏水。故应严格按《规范》要求精细施工，决不能掉以轻心。
在防水层施工前首先在收头处预留凹槽，凹槽必需深宽一致、顺直平整，方便在施工时将防水层端头压入凹槽；待大面积防水层施工后，再专门对收头进行精细处理。即先将压入凹槽卷材端头用密封材料封严，然后用水泥砂浆抹缝。
女儿墙屋面泛水防水收口做法按05ZJ201，1/10：

4、水落口
①大面积防水层施工前，应先对水落口、地漏进行密封处理。
在水落口杯埋设时，水落口杯和竖管承接连处用密封材料嵌填密实，预防该部位在暴雨时产生倒漏现象。
②水落口周围直径500mm范围内用防水涂料或密封材料涂封作附加层，厚度不少于2mm。
在水落口杯和基层交接处，抹好找平层后要预留20×20mm凹槽，填嵌密封材料。
水落口防水层，均应粘贴在杯口上，用雨水罩盘底将其压紧，盘底和防水层间应满涂胶结材料给予粘结，盘底用密封材料封堵严实。
5、天沟
①因为天沟水流量大，防水层常常受雨水冲刷或浸泡，所以在天沟转角处应先用密封材料涂封，平面和立面每边宽度不少于30mm。然后铺一层卷材作附加层。
②为预防零变位现象危害，天沟和屋面交处附加层空铺或点粘，其宽度应为200mm。 以上部位处理好后，再做天沟整体防水层。
③屋面卷材防水层，尤其要注意铺贴方法，天沟铺贴卷材应从沟底开始，顺天沟逆水流方向铺贴，如沟底过宽会有纵向搭接缝，搭接处要用密封材料封口。
八、屋面工程质量确保方法
1、严格质量管理体系，工人持证进场施工并按操作规范进行施工，严禁违章作业，服从工地领导统一指挥，做好文明施工，确保工程质量；
2、对施工材料质量严格把关，材料进入施工现场必需向甲方出具合格证；
3、配制砂浆和混凝土时应严格按施工配合比挂牌计量，专职计量人员应随时抽查计量实施情况。特种作业人员应经过培训合格后，方能上岗操作，在操作时应持证上岗。
4、主体结构完工验收合格后选择干燥晴朗天气；由专业施工队伍进行施工。
5、各层施工必需在下层已施工完成且达成上层对基层要求后方可组织施工。
6、各道工序施工完成经隐蔽验收合格签字后方可进行下道工序施工。
7、在要求检验和试验未完成或检验汇报未收到之前，施工部门不得安排下道工序施工。
8、严格检验防水层基层质量，对局部凹凸不平、起皮、起砂、裂缝等质量缺点进行认真修补。
9、防水卷材表面和女儿墙收头处、管道根部等细部应达成平整，不得有开口、翘边、开裂、空鼓现象存在；
10、阴阳角、施工缝等特殊部位加强层应跨中线两边不少于100mm，复盖层必需按规范达标；
11、做防水前先做蓄水试验，找出有渗漏地方，作为关键进行处理。防水完成后再做蓄水试验，屋面无渗漏后再进行下道工序施工。
九、安全技术方法
1、新入场工人应严格进行三级安全教育，安全教育内容应全方面并含有针对性。对于特种作业人员，应经过培训合格后方能从事特种作业，在操作时必需做到持证上岗。
2、进入施工现场必需戴好安全帽，严禁未戴安全帽人员进入施工现场。安全帽必需符合国家标准。
3、施工前进行书面安全技术交底，按安全技术交底要求进行施工操作。
4、患有皮肤病、支气管炎病、结核病、眼病等人员不得参与操作。
5、配置足够数量劳保用具并合理使用，接触有毒材料应戴上口罩，并加强通风。
6、运输线路确保通畅，屋面洞及檐口采取安全方法防护。
7、高空作业人员不得过分集中，并系上安全带。
8、屋面施工时，不许可穿带钉子鞋人员进入作业现场。
9、实施现场临时用电根据三级配电、二级保护，实施一机一闸一漏保制，确保现场施工用电安全。
10、屋面材料垂直运输或吊运中应严格遵守对应安全操作规程。
11、无高女儿墙屋面，须着重强调临边安全，预防高空坠落，施工中由临边详内施工，严禁由内向外施工。
12、屋面作业人员严禁高空抛物。
13、高温天气施工，须做好防暑降温方法。
14、现场施工时严禁吸烟和使用明火，并配置消防器材和灭火设施。
15、工完场清，避免材料飞扬。
16、对易燃材料，必需贮存在专用场地，应设专员进行。
