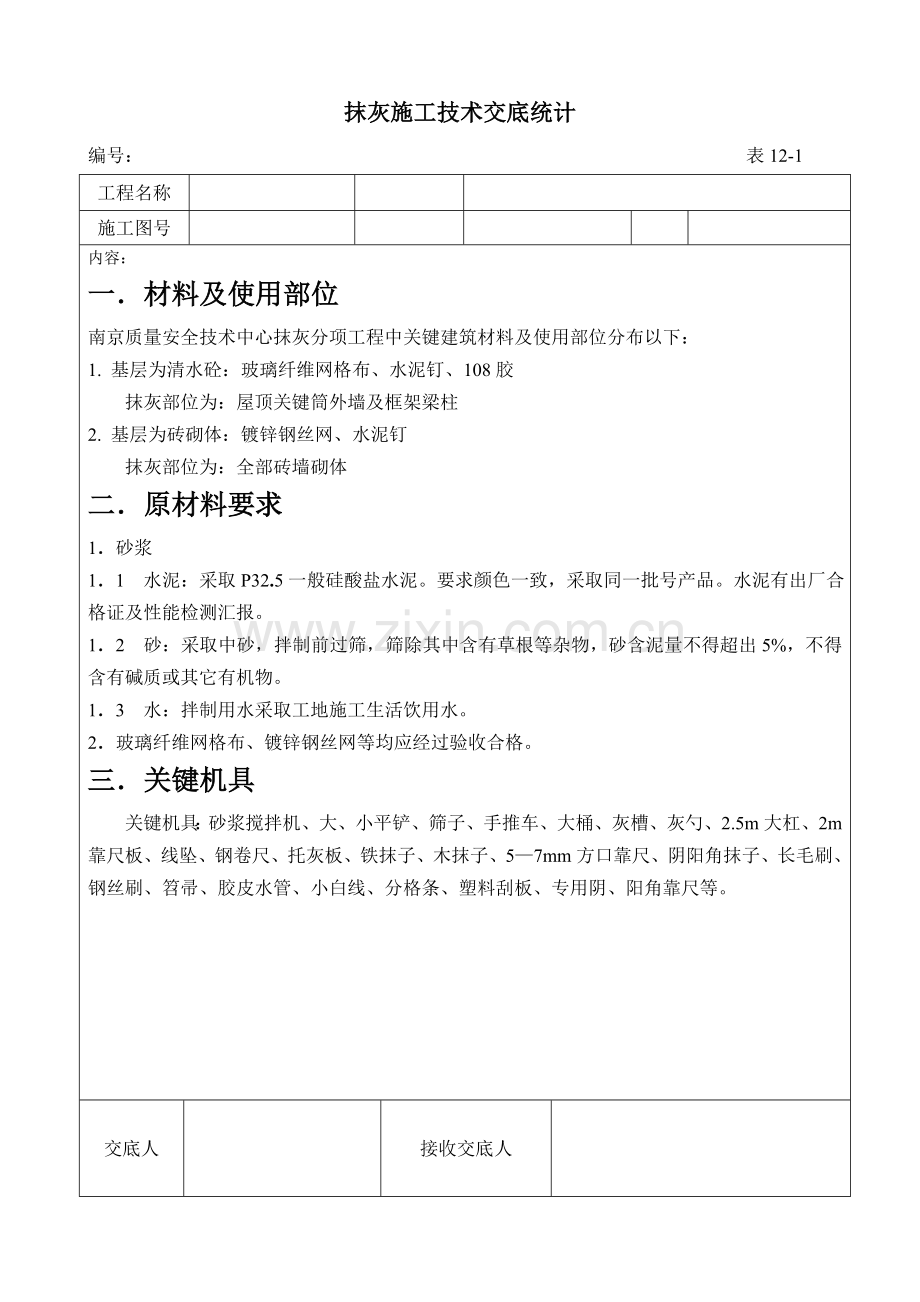

1、抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:一材料及使用部位南京质量安全技术中心抹灰分项工程中关键建筑材料及使用部位分布以下:1. 基层为清水砼:玻璃纤维网格布、水泥钉、108胶抹灰部位为:屋顶关键筒外墙及框架梁柱2. 基层为砖砌体:镀锌钢丝网、水泥钉抹灰部位为:全部砖墙砌体二原材料要求1砂浆11 水泥:采取P32.5一般硅酸盐水泥。要求颜色一致,采取同一批号产品。水泥有出厂合格证及性能检测汇报。12 砂:采取中砂,拌制前过筛,筛除其中含有草根等杂物,砂含泥量不得超出5%,不得含有碱质或其它有机物。13 水:拌制用水采取工地施工生活饮用水。2玻璃纤维网格布、镀锌钢丝网等均应经过
2、验收合格。三关键机具关键机具:砂浆搅拌机、大、小平铲、筛子、手推车、大桶、灰槽、灰勺、2.5m大杠、2m靠尺板、线坠、钢卷尺、托灰板、铁抹子、木抹子、57mm方口靠尺、阴阳角抹子、长毛刷、钢丝刷、笤帚、胶皮水管、小白线、分格条、塑料刮板、专用阴、阳角靠尺等。交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:四抹灰施工(一)基层为砖墙墙体抹灰施工1 作业条件11 前置相关工程完成并经验收达成合格标准。12 砖墙表面灰尘、污垢和油渍等应清理洁净并洒水湿润。13 复核管线、配电箱、插座、开关盒等外露设备出墙尺寸、标高、平直度,如不合格则整改至符合要求,因为它们完成情况直接关
3、系到抹灰成品观感质量。14 先将门、窗框包好或粘贴保护薄膜,预防污染。15 施工前搭好抹灰用脚手架,距离墙200250mm,方便于施工操作。16 抹灰前应检验基体表面平整度以决定抹灰厚度,单层抹灰厚度不宜大于8mm,抹灰前应在大角两面、窗台两侧弹出抹灰控制线,以作为打底依据。17 对配电箱、消防箱、线盒及线槽进行检验,抹灰前将上述部位四面灰缝塞实,具体为:首先清理洁净粉尘,然后浇水润湿,最终用砂浆填塞密实。18 砌体和砼剪力墙或柱交接处、线槽、配电箱后面等易于开裂、变形处均应设置钢丝网,根据下图做法施工:交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号2施工工艺工艺步骤:
4、墙体水平、垂直度检验,线槽配电箱等部位检验 墙面基层清理 浇水润湿墙面 找规矩、做灰饼、冲筋 抹底灰 抹面灰养护21 基层处理:将基体上残留污垢、灰尘等清理洁净。22 洞口、线槽等部位补灰,用掺加UEA砂浆补平。23 抹灰高度:走廊抹至吊顶上100mm,即抹灰至梁下600mm;室内房间抹灰至吊顶上100mm,即抹至梁下200mm。全部墙体下留250mm踢脚线高度。交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:24 墙面浇水:墙面要求用喷雾器自上而下浇水润湿,要求润入墙体20mm,第一次浇水在抹灰前一天进行,第二次浇水在抹灰前3h进行,注意抹灰时不要有明水。25 找规矩、做灰
5、饼、冲筋:依据整个墙体(包含门窗口角、墙垛等处)平整度和垂直度,在墙面上弹出抹灰灰层控制线,套方抹灰饼后,按灰饼冲筋。251 找规矩:即四角规方,横线找平,竖线吊直。房间内抹灰根据以下方法找规矩:对于走廊内抹灰,要求施工队使用经纬仪测投测放线,定出抹灰厚度外边线及抹灰厚度外边线控制线,务必使每一条走廊抹灰后净宽度保持一致。此处要求施工队高度重视。上述步骤完成后,可确保走廊处于规矩、方正状态下,然后以走廊这些线为基准,将这些线引进每一个房间中。使每个房间抹灰均根据此基准线控制。以下面墙体“A”,弹出其抹灰厚度线(此线以走廊引入线为基准)。注意,要求人为反复调整,使其控制抹灰厚度1525mm,然后
6、在地面上弹出100mm控制线“a”,接着连续弹出三个垂线(见图第二、第三、第四步骤),最终弹出线即为和“A”墙相邻墙体“B”抹灰控制线“b”(具体为多少毫米则视现场情况而定)。接着利用控制线“b”弹出“B”墙抹灰厚度线,“B”墙抹灰厚度应控制在1525mm。图中第一、第二条垂线可做为柱子、消防箱等墙体刮浆、抹灰控制线。经过以上处理,可确保房间内抹灰规矩、方正。柱A墙B墙抹灰厚度线100mm控制线“a”第一步骤柱A墙B墙抹灰厚度线100mm控制线“a”第二步骤交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:柱A墙B墙抹灰厚度线100mm控制线“a”第四步骤柱A墙B墙抹
7、灰厚度线100mm控制线“a”第三步骤“b”抹灰厚度线252 做灰饼:依据上述方法,依据实际情况并兼顾抹灰平均总厚度标准下确定墙体抹灰总厚度(要求考虑到基层为清水砼墙、柱刮浆厚度,使砖墙抹完灰表面和剪力墙、柱刮完浆表面平整一致)。根据上述确定抹灰厚度在每面墙两端墙面部位各做一标准灰饼(1:1:6水泥混合砂浆),依据弹在地面上抹灰厚度外边100mm控制线,利用铅锤向上引测控制灰饼外表面,灰饼尺寸50mm50mm,并在门、垛角处加做灰饼。然后以做好灰饼面为标准,用线锤吊线做墙下角灰饼,最终再补做中间灰饼,鉴于本工程墙体较长,要求沿墙长度方向以1500mm左右间距补做灰饼。全部灰饼做好后,水平方向用
8、拉通线方法校核,竖向用靠尺检验。应确保抹灰面平整、垂直,阴、阳角成90度。要经项目部检验合格后再进行冲筋施工。253 冲筋:2531 竖向冲筋:灰饼做好稍收水后,用1:1:6水泥混合砂浆在上、中、下灰饼间抹冲筋,宽度50mm,用木杠将冲筋厚度搓成和灰饼相平,同时用刮尺将其两边修成斜面方便和抹灰层楼槎平顺。交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号21341钉子2挂线3灰饼4冲筋竖向冲筋示意图1500mm左右内容:交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:21341钉子2挂线3灰饼4冲筋竖向冲筋示意图1500mm左右水平冲筋:水平冲筋
9、优点是能够控制门、窗洞口及阴阳角平整、垂直、方正。见下图:交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:1墙阳角2墙阴角3冲筋1233水平冲筋示意图3326 抹底层砂浆:冲筋稍干后进行墙面底层抹灰作业,在墙体湿润情况下用1:1:6水泥混合砂浆进行底层抹灰,即刮糙,方法是将砂浆抹于墙面两冲筋之间,抹时先薄薄抹一层,不得漏抹,要用力压使沙浆挤入细小缝隙内接着分层装挡压实抹平,要低于标筋。再用大杠横竖刮平,木抹子搓毛,使之和面层灰愈加好地结合。然后全方面进行质量检验,检验底子灰是否平整,阴阳角是否规方整齐,管道后、阴角交接处、墙顶板交接处是否光滑、平整,并用2m长标尺检
10、验墙体垂直和平整情况,墙阴角用阴角器上下撤平。27 修抹墙面上预留孔洞、电器箱、槽:当底灰找平后,应立即派专员把消防箱、电器箱、线盒周围抹平齐、方正、光滑,抹灰时比墙面底灰或标筋高出一个罩面灰厚度,确保槽、洞周围修整完好。28 抹面层砂浆:面层1:1:4水泥混合砂浆。待底层砂浆八成干后即可抹面层砂浆。面交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:层抹灰要求三遍以上成活,控制灰厚度小于3mm,施工时应两个人同时操作,一人薄刮一遍,另一个人随即抹平、压实,根据先上后下次序进行,须严格确保平整。29 做水泥护角。室内墙面阳角、柱面阳角和门窗洞口阳角,应用1:2水泥砂浆
11、打底和所抹灰饼找平,待砂浆稍干后,再用108胶素水泥膏抹成小圆角,其高度不低于2m,每侧宽度大于5cm,门窗口护角做完后,应立即用清水刷洗门窗框上水泥浆。210 养护:面层砂浆抹灰层抹完二十四小时后应用喷雾器喷水养护,天天不少于三次,养护时间不少于七天。3 质量标准31 材料品种、质量必需符合设计要求,各抹灰层之间及抹灰层和基体之间必需粘结牢靠,无脱层、空鼓,面层无爆灰和裂缝等缺点。32 孔洞、槽、盒、管道后面抹灰,尺寸正确、方正、光滑,管道后面平整。33 许可偏差项目:项 目许可偏差(mm)检验方法1立面垂直3用mm脱线板和尺检验2表面平整2用mm靠尺和楔尺检验3阴阳角垂直2用专用阴、阳角量
12、角器检验4阴阳角方正2用200mm方尺和楔尺检验4 施工注意事项41 为了预防门窗框和墙壁交接处抹灰层出现空鼓、裂缝、脱落,要求抹灰前对基层根本处理并浇水湿透,检验门窗框边塞是否密实;门窗框和墙缝隙嵌塞,嵌塞前要求浇水湿润, 交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:采取水泥混合砂浆多遍嵌塞,砂浆稠度不宜太稀,设专员处理。42 为了预防内墙面抹灰层空鼓、裂缝等严重影响施工质量现象发生,应做到:421 基层表面污垢、隔离剂处理好,清理洁净,并浇水湿透;422 墙面脚手架孔和其它洞(配电箱、空调、消防箱、喷洒管等留洞需封堵处),在抹灰前填实、抹平。具体为:将留洞清
13、洗洁净,浇水润湿,然后用干硬性砂浆塞实;423 基层抹灰前要先浇水,基层要浇水两遍以上;424 应分层抹灰赶平,每遍厚度不宜超出8mm;425 混合砂浆、水泥砂浆不能前后覆盖、交叉涂抹。43 要预防抹灰层起泡、有抹纹、开花等现象出现,要做到:431 罩面灰抹完以后,灰层已含有一定硬度,手压变型不大,灰层表层水分已收干(终凝前),再进行压实赶光。432 淋制灰膏时按要求淋制,使过火颗粒未能充足熟化(不然上墙后遇水继续熟化,造成抹灰表面胀裂,出现开花、爆皮),所以石灰淋制时一定要在池中先浇一层水撒一层石灰,再浇一层水再撒一层石灰粉,如此反复。未达成熟化时间石灰不得上墙。433 底灰过干应浇水湿润,
14、再薄薄地刷一层纯水泥浆后进行抹面灰。44 抹灰前应认真挂线找方,根据要求和标准细致地做灰饼和冲筋(横向、竖向),以确保抹灰面平整及阴阳角垂直、方正。避免出现冲筋时间过长或过短,造成收缩量不一样,出现高低不平、阴阳角不顺直、不方正现象。抹灰前应用托线板、靠尺对抹灰墙面尺寸估计摸底,安排好阴阳角不一样两个面灰层厚度和方正,认真作好灰饼冲筋。阴阳角用方尺套方。做好墙面垂直、平整、阴阳角方正;45 面层无强度、表面不实:水泥早期脱水或使用过夜灰造成。(二)基层为清水砼墙墙体刮浆施工交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:1 作业条件本工程须抹灰基层为砼部位关键为屋顶
15、关键筒外墙及独立柱,这些部位砼表面光滑,且有油质脱模剂,故要求在抹灰前对基层进行认真、仔细处理,为确保施工质量必需做到:11 抹灰前根本清除墙、柱面残留脱模剂、铁锈、养护时抹干水泥、覆盖塑料薄膜形成柱子表面泥浆及其它污物,具体操作时,先用铁铲将柱子上水泥浆清除洁净,把干水泥扫洁净,然后用细水管从上至下放水,同时把墙、柱面清扫洁净,假如油污仍无法根本清除,则改用掺水重量比10%火碱溶液冲洗,再用清水刷净。用钢丝刷扫磨掉浮灰及挂浆,直至将基层清理洁净。12 检验墙、柱棱角处有没有破损,破损处先用水清理洁净,然后用水泥浆(掺水重量10%108胶)刷一遍,然后用1:2水泥砂浆找补,必需分层补平,预防空
16、鼓、裂缝现象出现。这些找补工作要求提前进行,方便有一段观察期,检验修补情况是否理想。13 严格检验原砼漏振后经过修补部位是否有空鼓、裂缝现象存在,假如存在,则立即剔,重新根据上述要求进行处理。14 对墙、柱面进行测量检验:对地下室墙面、独立柱柱面进行细致、详实测量检验,掌握其平直度、垂直度、阴阳角偏差等情况,依据这些情况进行宏观控制,遵照标准为:偏差小于10 mm可用抹灰层进行找平,偏差大于10mm则须依据现场情况对墙、柱面进行处理:打磨或凿除偏差大墙面部位砼。这种预先处理是关键而且必需,要求充足重视。15 楼梯板后面砼高差、错台要求打磨平整。2 施工工艺工艺步骤:前置相关工程检验合格 墙面基
17、层清理 浇水润湿墙面 找规矩 抹一道掺108胶1:1素水泥浆(15%20%水重108胶) 喷水养护21 基层处理:根据作业条件要求将基层处理好。交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:22 浇水润湿墙面同前。23 找规矩:经过一天养护后,依据前面方法掌握墙、柱面误差情况控制灰层厚度在35mm之间。其它同前。24 抹一道掺108胶1:1素水泥浆(15%20%水重108胶):将1:1素水泥浆加掺水重15%20%108胶充足搅拌均匀,在已处理好砼基层面上抹刮掺108胶素水泥浆(15%20%水重108胶),要求23mm,要求均匀而充足。25 喷水养护:素水泥浆终凝后
18、即进行喷水养护一天,最少喷水五次。26 养护:面层砂浆抹灰层抹完二十四小时后应用喷雾器喷水养护,天天不少于三次,养护时间不少于七天。3 质量标准同前4 施工注意事项同前【柱面和砖墙面交接处做法】为预防清水砼柱面和砖墙面交接处抹灰后出现裂缝,要求根据以下方法施工:交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:由上图可见,为确保施工质量,必需在抹砖墙罩面灰前,在砼柱面上贴20mm分色纸,砖墙抹灰完成后将分色纸取下。【楼梯做法】1滴水做法:滴水要求从上至下沿楼梯踏步板、平台底闭合,砂浆滴水收光后刷成和楼梯踏步板同颜色油漆。滴水应光滑方正,棱角整齐,不出现毛茬。具体做法见
19、下图:交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:2挡水做法:在各楼梯最顶一层平台均需设置砂浆或石材挡水,具体做法见下图示:交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号10301020滴水槽节点详图内容:【屋面滴水线(鹰嘴)、滴水槽、窗台、压顶节点做法】在檐口、窗台、雨蓬压顶等上面应做流水坡度,确保坡向正确。下面应做滴水线(槽)。注意:滴水线应顺直,滴水槽深度、宽度均为10mm,整齐一致。具体以下图示:流向屋面滴水线(鹰嘴)女儿墙节点做法压 顶10060交底人接
20、收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:滴水槽流水坡度滴水线窗洞节点做法606060交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:五样板制度先抹样板墙、样板间,经目部、监理验收认可后,再进行大面积施工,方便立即改善样板中出现问题。由项目部定样板墙位置。六成品保护1在抹灰层凝结硬化前应预防快干、水冲、撞击、振动和挤压,以确保灰层有足够强度。2翻拆架子时要小心,预防损坏已抹好水泥墙面,并应立即采取保护方法,预防因工序穿插造成污染和破坏,尤其对边角处应做护角保护。3门窗框上残余砂浆应立即清理洁净,如采取水泥嵌缝时应用低碱性水泥,缝塞好后应立即
21、清理,并用洁净棉丝将框擦净。4注意保护好楼梯地面、楼梯踏步、和休息平台,不得直接在楼地面上和休息平台上拌和砂浆。从楼梯上下搬东西时,不得撞击楼梯踏步。5在施工中,推小车或搬运模板、脚手钢管、跳板、木材、钢筋等注意墙角和墙面,抹灰用大杠和铁锹不要靠放在墙上,预防损坏墙面。七安全方法1、活动架子牢靠、平稳,移动时人要下来。2、使用人字梯,拉绳必需结牢,并不得站在最上一层操作,不准站在梯子上移位,梯子脚下要绑胶布防滑。3、对脚手板不牢靠之处和探头板等立即处理,要铺有足够宽度,谨防坠落。5、在架子上工作,工具和材料要放置稳当,不许随便乱扔。6、砂浆机要有专员操作维修,保养,电气设备绝缘良好并接地。7、严格控制脚手架施工负荷。8、不准随意拆除、斩断脚手架软硬拉结,不准随意拆除脚手架上安全设施,如妨碍施工必需经施工负责任人同意后,方能拆除妨碍部位。交底人接收交底人抹灰施工技术交底统计编号: 表12-1工程名称施工图号内容:9、室内抹灰使用木凳、金属支架搭设平稳牢靠,架子上堆放材料不得过于集中,存放砂浆用灰斗、灰桶等要放稳固。10、搅拌和抹灰时,预防灰浆落入眼内。11、严禁从窗口向下随意抛扔东西。12、工人必需按要求戴安全帽,高空临边作业时系好安全带。13、天天施工做到工完料净、工完场清。交底人接收交底人
