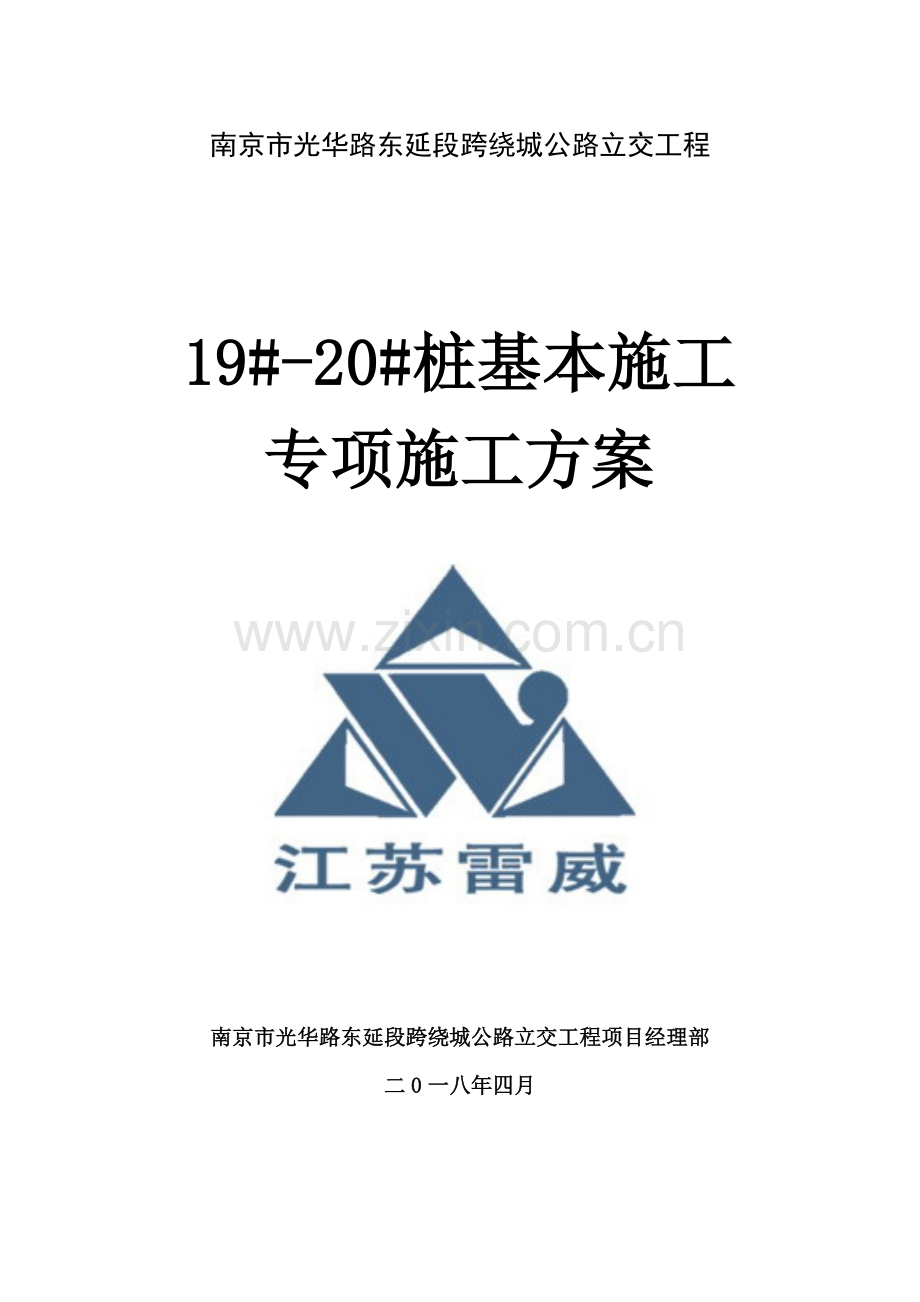

南京市光华路东延段跨绕城公路立交工程

19#-20#桩基本施工
专项施工方案

南京市光华路东延段跨绕城公路立交工程项目经理部
二0一八年四月

南京市光华路东延段跨绕城公路立交工程

19#-20#桩基本施工
专项施工方案

编 制：
审 核：
批 准：

南京市光华路东延段跨绕城公路立交工程项目经理部
二0一八年四月
目 录

一、工程概况 4
二、水文地质条件 4
三、施工道路与泄洪沟改移 5
四、施工工艺流程 5
五、施工技术方案 5
六、工期保证办法 9
七、汛期应急预案保证办法 10
八、安全保证办法 22
九、环保办法 23
十、文明施工保证办法 24
十一、项目部管理人员名单 25

一、工程概况
本工程为新建上跨桥梁和绕城匝道至牌楼巷道口道路改造工程两某些。
桥梁工程分为引桥和主桥两某些，两侧引桥：上部构造为3x30m持续梁+3x30m持续梁+3x32.154m组合箱梁+（32.154m+31m+30m+29m）持续梁+4x30m持续梁；主桥为预应力33m+33m+34m+34m+41m+50m(T梁)+41m+41m+39m+42m+42m+42m箱梁。下部构造桥墩采用“花瓶”形墩和柱式墩两种，桩基采用钻孔灌注桩基本，花瓶墩桩径1.5m，柱式墩桩径1.8m，2.0m,桥台桩1.2m。上跨宁芜铁路、绕城公路、仙宁铁路桥，桥梁全长995.516米。
道路改造工程重要为主路、辅道A及辅道B改造，其中主路全长397米，辅道A全长369米，辅道B全长334米。
上跨桥19#、20#墩位于泄洪沟中，其中受影响桩基为19#-1；19#-2；19#-3；20#-4，桩径为1.8m。19#、20#墩施工重要包括泄洪沟某些填土、桩基施工、垫层及系梁施工、墩柱施工、盖梁施工。筹划工期5月1日-9月30日。
二、水文地质条件
依照地下水赋存介质，场地所在区域地下构造重要为①杂填土、③④粉质黏土、⑦1全风化砂质泥岩、⑦2强分化砂质泥岩、⑧2中档分化（泥质）砂岩（地质图如下：）。

平面图

立面图
依照水质分析成果，根据JTGC20-《公路工程地质勘察规范》附录D“环境介质对混凝土腐蚀评价原则”鉴别，场地地下水和河水对混凝土无腐蚀性。
三、施工道路与泄洪沟改移
1、施工道路
依照现场实际状况，施工便道自29#桥台东侧至20#桥墩东侧为宽5m混凝土道路，道路中间增设汇车通道与泵车作业平台硬化。下部构造施工采用泵送。（平面图如下：）

2、泄洪沟改移
本着尽量少占用泄洪沟原则进行施工。填料来源为100米以外地面老黄土，该种混合料密实度较好，易于挤淤填筑压实，同步保证泄洪沟里涵洞最大流水截面（平面图如下：）。

四、 施工工艺流程
工艺流程：现场勘察→施工准备工作→桩基作业平台填筑→分层回填碾压→土袋围堰→泄洪沟改移→钻孔灌注桩施工→系梁施工→墩柱施工→盖梁施工。
五、施工技术方案
1、施工前准备工作
（1）施工测量
测设前依照图纸和业主提供测设基准资料和测量标志点，平面控制测设采用全站仪控制，标高控制采用水准仪控制。
（2）施工机械设备进场
施工机械、设备经梁厂大门及施工便道进入施工区域，施工道路见桩基施工平面布置图。
（3）河道上桩基施工区域填筑：
该区域由高路堤侧倒土填筑，填土采用自卸汽车填筑，挖机整平，压路机跟进碾压，保证桩机工作面平整度与压实度，保证桩机施工有序进行。填筑过程中保证填筑面积满足桩机作业规定。填筑土方高于流水面1.5m，长度32m，宽20m，填筑数量约为5000m3。（作业断面图如下：）

工作面填筑完毕，使用土袋围堰进行外侧防护防止汛期土体冲刷并进行修坡解决，保证水上边坡稳固与美观。（围堰平面图如下：）

2、桩基施工技术交底
（1）施工工艺
一）、钻孔前准备
①场地平整、现场布置以及施工人员设备报验→②测量放样→③护筒制作与埋设→④钻机就位及校正→⑤泥浆制备
二）、钻孔成孔
①开始钻孔→②钻孔速度→③钻孔泥浆→④加拆钻杆→⑤施工记录→⑥成孔检查与记录→⑦钻孔中故障解决→⑧泥浆排放
三）、清孔验孔

钻孔灌注桩成孔质量原则
项目
容许偏差
孔中心位置（mm）
群桩：≤100mm；单排桩：≤50 mm
孔径（mm）
不不大于设计桩径
倾斜度
钻孔桩：≤1%
孔深
不不大于设计规定，且不不不大于500mm
沉淀厚度（mm）
摩擦桩：≤100mm 端承桩：≤50mm
清孔后泥浆指标
比重：1.03—1.10；
粘度：17—22Pa.s；
含砂率：＜2%；
胶体率：＞98%

四）、钢筋笼制作与安装
桩钢筋笼制作安装质量验收原则见下表：
桩钢筋骨架质量检查原则
项目
容许偏差（mm）
纵钢筋间距
±20
箍筋间距或螺旋筋螺距
±10
钢筋骨架尺寸长
±10
钢筋骨架尺寸直径
±5
纵钢筋保护层
±10
钢筋笼底端高程
±50
五）、导管安装及二次清孔
六）、砼灌注
①砼及其原材→②首批砼数量→③砼灌注以及拆除导管
七）、安全办法
1、现场施工人员必要穿戴好劳保用品，机械操作人员（特殊工种）应持证上岗。
2、作业前先检查机身与否平稳，检查电器设备绝缘、接零及漏电保护与否良好，检查机械各部件与否正常，确认后方可启动作业。禁止机械带病作业。
3、吊装作业时应专人指挥，禁止无人或多人指挥，起吊前应检查吊机支点与否平稳、垫实。
4、吊物下禁止人员行走和站立，长、大构件起吊应使用缆风绳。
5、夜间施工应配备足够照明设备。
6、禁止孔口附近站人，防止钻锥撞击或滑落，导致人身伤害。
3、泄洪沟填筑工作面恢复
1、桩基、系梁、墩柱以及盖梁施工所有完毕后，运用1.2m3挖机进行泄洪沟清理，以恢复泄洪沟原状。恢复后流水横截面不不大于过水涵洞。堰脚土袋围堰必要清除干净，不容许在泄洪沟底部形成“门槛”，以保证泄洪沟畅通。（见下图：）

2、采用1.2m³挖机直接挖装、20t自卸汽车运送方式。挖装过程中应尽量避免施工机械与系梁、墩柱发生碰撞，以免发生质量安全事故。施工区域应设立醒目施工标示牌。
3、弃料场配备1台180推土机进行整平。所有完毕后，弃土场设立相应排水设施，以利排水。
4、如本地政府部门有特殊规定期，还应对弃料场进行绿化植被解决。
六、工期保证办法
施工配备4辆自卸汽车，按平均每天3辆车出勤，每天每辆车工作16小时，每0.5小时一种循环按10m3计算， 每天填筑方量为：
（3×16）/0.5×10=960m3
则填筑工期为：5000 m3/960 m3=5.2天。
1
液压挖掘机
1．2m3
台
2

2
自卸汽车
20t
台
4

3
压路机
20t
台
1

4
推土机
180
台
1

19#、20#下部构造施工重要涉及：河道填筑、土袋围堰、桩基施工、桩基检测、垫层及系梁施工、墩柱施工、盖梁施工。筹划工期123天。起止时间为5月1日-9月30日。
七、汛期应急预案保证办法
为了有效防止、及时控制和减少事故，在汛期暴雨台风来暂时可以达到分级负责，反映快捷，行动迅速，统一指挥，尽量减少由于汛期暴雨台风所带来危害，保持建筑工程可持续发展，根据《南京市光华路东延段跨绕城公路立交工程综合应急预案》制定本专项应急预案；本预案合用于本项目施工过程中发生各类汛期暴雨台风突发事件应对工作。
1 、事故类型和危害限度分析
本工程项目所处江宁区属北亚热带南部季风气候型，每年 5 月到 9 月为汛期，而 6 月中下旬至 7 月上旬约 20 天左右黄梅期是全年降水强度最大，降水量最集中时期，防汛是安全工作一大重点。
2 、应急处置基本原则
2.1 坚持“以人为本，安全第一”原则。应急救援工作要始终把保障作业人员生命安全和身体健康放在首位，切实加强应急救援人员安全防护，最大限度地减少防汛防台导致人员伤亡和危害。
2.2 防止为主、加强演习。认真贯彻贯彻“安全第一、防止为主、综合治理”方针，坚持事故应急与防止工作相结合，加强危险源管理，做好事故防止、预测、预警和预报工作。开展培训教诲，实行组织应急演习做到常抓不懈，提高从业人员意识和应急能力。
2.3 统一领导，分级负责，职责明确。防汛防台应急抢险救援工作遵循统一领导，项目部、班组分级负责，应急救援人员应明确职责，贯彻应急处置责任。
2.4 互相协调、迅速反映。项目部、班组应密切协作、互相配合，保证防汛防台信息及时报告、精确传递、迅速处置，在第一时间启动相应应急预案。
2.5 依托科学，依法规范。遵循科学原理，充分发挥专家作用，实现科学民主决策。依托科技进步，不断改进和完善应急救援装备、设施和手段；依法规范应急救援工作，保证预案科学性、权威性和可操作性。
3 组织机构及职责
3.1 应急组织体系
成立防汛防台领导小组：组长 1 名， 副组长 2 名，成员不少
于4 名。

组长

后勤、善后组
救护、抢险组
办公室
外部
事故现场
副组长
副组长

小构成员若有特殊状况离开现场，必要互相转告，保持联系。领导小组下设常备办公室，常备办公室设在项目部办公室，将其联系电话公开，以备发生紧急状况时联系。成立防汛防台救援组，人员由项目部人员构成。
3.2 指挥机构及职责
（1）防汛防台应急救援指挥小组：
组 长：万传亮（经理） 电话：
副组长：邱祥维（生产副经理） 电话：
副组长：蒋帅帅（安所有长） 电话：
组 员：任茂文 王海平 涂军涛 张文静
附近医院：南京中西结合医院 地址：南京市玄武区孝陵卫179号

联系电话：  急救电话：120
事故发生后，应急指挥办公室设在项目会议室。
（2）指挥组职责：
①组建应急救援专业队伍，并组织实行和演习；
②检查督促做好防汛防台防止办法和应急救援各项准备工作。
③组织关于部门按照应急救援预案迅速开展救援工作，力求将损失降到最低限度；如事故扩大或浮现重大事故应祈求社会增援。
④事故灾害有危及周边单位和人员险情时，组织人员和物资疏散工作。做好稳定社会秩序和伤亡人员善后及安抚工作。
⑤负责应急救援所需各类物资、设备和人员调配。
⑥配合上级部门进行事故调查解决工作。
⑦适时发布公示，将事故因素、责任和解决意见发布与众。
⑧负责重大事故应急预案起草、组织、实行、寻常安全工作及应急事故解决过程中重大问题决策、布置、调度、指挥。
（3）指挥构成员职责：
组长职责：理解和掌握事故状况及现场救援动态，负责重大决策和全面指挥。
副组长职责：
①协助组长做好联系、协调工作，贯彻总指挥决策，负责指挥、协调应急救援详细行动。
②理解和掌握事故状况及现场救援动态，及时向项目部领导报告事故与救援状况；在第一时间赶赴现场，依照事故类别，影响范畴组织制定相应抢险方案和防止事故扩大解决办法，报总指挥审定并组织实行；负责与政府部门联系并报告事故状况；组织、参加事故调查解决工作。
③负责应急值守和信息报告与传递；负责应急交通工具配备及车、船、机票购买；保持通讯渠道畅通。
④负责提供应急抢险人力资源、专家信息；负责或协助应急抢险人员调配。负责专项应急资金储备；事故发生后及时足额提供所需应急资金。
⑤负责或协助应急抢险工程技术办法制定；提供应急抢险工程技术支持；参加事故调查分析工作；负责提供物资设备储备信息；负责或协助应急抢险物资设备调配。
成员职责：协助组长、副组长进行急救。
（4）应急救援专业队伍构成及分工
项目部各职能部门和全体职工都负有重大事故应急救援责任，各应急救援专业队伍是重大事故应急救援骨干力量，其任务重要是肩负各种事故救援及处置；救援专业队伍构成、任务、分工如下：
①现场救护组：
组长：安质部部长
成员：设备物资部和项目部其她关于人员构成。
职责：肩负现场急救、伤员运送、现场保护、维护治安、交通指挥、设立警戒、指挥员工疏散等任务。
②设备抢险组：
组长：设备物资部部长
成员：设备物资部、技术质量部和项目部其她关于人员，应涉及抢修必须工种以及设备、电气技术人员。
职责：肩负因事故导致设备损坏抢修任务。
③后勤保障组：
组长：办公室主任
成员：财务部、设备物资部和项目部其她关于人员。
职责：肩负抢险工作后勤保障、信息发布、信息报送、车辆调配和应急资金及物资保障。
④善后解决组：
组长：筹划合同部长
成员：办公室、技术质量部和项目部关于人员构成。
职责：负责事故善后解决工作。
4 防止与预警
4.1 危险源监控
项目部危险源评价小组，应依照国家、行业原则，结合实际施工状况，对施工现场作业区存在防汛防台危险源进行详细辩识，并评价出重大危险源；针对重大危险源，采用相应办法、方案，进行监督控制。
汛防台基本安全规定：
（1）汛期来临之前，到市、区气象局理解年、月降雨趋势。派专人及时收听天气预报，以便安排施工及抢险。
（2）组建应急抢险队，配备抢险车辆、木材、编织袋、砂石料、铁锨、发电机、水泵等抢险物资，随时参加应急抢险工作。
（3）项目部依照本工程地理环境、工程筹划作业面、建设单位规定等，分析找出本合同段防汛薄弱环节及易产生积水、冲毁地段部位，事先进行防止性修缮。
（4）对暂时排水设施进行加固和清淤，制定断道绕行方案，配备备用水泵及发电机，保持性能良好，在浮现洪水或大面积积水状况发生时，由项目部统一调配使用。
（5）认真做好临设、钢筋加工场用电接地保护和避雷设施检查与测试工作，及时维修、更新或停用。
（6）汛期期间，项目部加强值班巡逻，领导带班，值班人员必要坚守岗位，尽职尽责，保持 24 小时通讯畅通。
（7）初期水灾，项目部将及时组织疏散人员，转移重要物品，制止水位漫延，防止水灾扩大，减少水灾导致人员伤亡及财产损失。
（8）及时用污水泵抽走基坑内积水。
（9）在雨季进行开挖基坑施工，基坑底必要设立排水沟和集水井。
（10）材料室储存物品时，为了防止潮湿，应搭设防雨棚。
（11）雨季来临前，应将施工完各种排水管道和检查井进行检查清理，保持排水畅通。
（12）高度在 20 米及以上脚手架等均应设立避雷针。
（13）雨季来临前，由总工及安全负责人负责组织人员对施工现场电焊机、电源箱、打夯机等用电机具以及避雷针做接地电阻实验，做好实验记录和实验报告，雨季期间定期检查电器安全状况，做好检查记录，所有检查资料归类存档。
（14）雨季前应做好防风、防雨、防火、防暑降温等准备工作。
（15）暴雨、大风、汛期后，应对临建设施、脚手架、机电设备、电源线路等进行检查并及时修理加固，发现险情立即排除。
（16）及时清除现场道路以及脚手架跳板和走道上积水并采用防滑办法。
（17）雨天起重机械尽量不施工，如必要施工应使起重机械保持良好视线并防止起重机各部制动器受潮失效，工作前应检查各部制动器并进行试吊，确承认靠后方可进行工作。
（18）污水泵工作时，禁止任何人进入被排水坑、池内，进入坑、池内工作时，必要切断污水泵电源。
（19）电源线路禁止一闸多用，私拉乱接，非专业电工禁止接电。
4.2 预警行动
（1）依照天气预报状况，针对台风、暴雨及长时间阴雨天气，及时发布预警信息。
（2）现场未配备足够抢险物资，成立防汛抢险队伍并进行演习。
（3）汛期来临前未对防汛薄弱环节及易产生积水、冲毁地段部位，事先进行防止性修缮。
（4）对暂时排水设施进行加固和清淤，制定断道绕行方案，配备备用水泵及发电设备。
（5）汛期来临前未对临设、钢筋加工场用电接地保护和避雷设施进行检查与测试工作。
5 信息报告程序
（1）报告程序
①安全生产事故发生后，项目部应及时将事故状况如实向分公司安全生产事故应急指挥领导小组和事故所在地安全生产管理部门报告。
②分公司应急指挥领导小组办公室接到较大以上安全生产事故报告后，应遵循“迅速、精确、有效”原则，及时项公司领导小组组长报告；特别紧急状况下，各项目部可以直接报至分公司重要负责人；各级应急指挥领导小组之间，必要保证 24 小时人员通讯畅通。
（2）事故发生后及时上报内容：
①事故发生时间、地点、事故类别、公司名称；
②事故发生简要通过、伤亡人员状况和直接经济损失初步预计；
③事故发生因素初步分析；
④事故发生后采用办法及事故控制状况；
⑤其她需要上报关于事项；
⑥事故报告签发人及报告时间、联系人及联系电话等。
（3）报警方式：采用电话报警。
（4）应急管理人员联系电话：
组 长：万传亮（经理） 电话：
副组长：邱祥维（生产副经理） 电话：
副组长：蒋帅帅（安所有长） 电话：
6 应急处置
6.1 分级响应
Ⅰ级、Ⅱ级、Ⅲ级事故响应行动启动公司级预案；Ⅳ级事故响应行动启动分公司或项目部应急预案。
6.2 响应分级原则
Ⅰ级响应：特大事故，即：（1）死亡 30 人以上；（2）导致 100人以上中毒、重伤；（3）直接经济损失 1 亿元以上。
Ⅱ级响应：重大事故，即：（1）死亡 10 人以上，29 如下；（2）导致 50－99 人中毒、重伤；（3）直接经济损失 5000 万-1 亿元。
Ⅲ级响应：较大事故，即：（1）死亡 3－9 人；（2）导致 10－49人中毒、重伤；（3）直接经济损失 1000 万－5000 万元。
Ⅳ级响应：普通事故，即：（1）死亡 1－2 人；（2）导致 1－9 人中毒、重伤；（3）直接经济损失 100 万元－1000 万元。
6.3 响应程序
（1）应急领导小组接到事故报警后，初步判断险情和响应级别，拟定与否启动应急预案；
（2）及时向分公司安全科报告；
（3）告知应急领导小构成员单位做好应急准备；
（4）事故现场负责人运用现场资源组织抢险救援行动，并祈求本地政府、业主、医疗救护，消防机构等应急增援；
（5）项目部领导和有关人员在第一时间赶赴现场，调动项目部内部资源，组织、指挥、协调抢险救援方案和行动；
（6）配合各级政府采用警戒、治安、救援、消防、环保、交通管制、人员疏散等应急办法；
（7）随时向江宁区安全生产监督管理局应急办公室和公司报告事态发展状况；
（8）做好有关人员思想工作，保持队伍稳定；
（9）做好应急恢复工作；
（10）当需要扩大应急时，由项目部应急指挥组总指挥决定，向分公司或地方政府部门祈求增援。
6.4 处置办法
（1）当现场合在地收到台风预报信息时应采用处置办法：
①应急救援小组及各救援工作所有人员回项目部，联系方式 24小时开通。
②清理户外一切松散物品，将存储在户外设备、物品、机械等固定牢；检查应急设备、防台抗洪物资、通信设备与否完备，保证随时可用。
③各防风应急救援工作构成员检查责任区域内防风物资与否齐备，向下传达防风信息。
④检查生活区活动板房加固办法，有缺漏重新加固。
⑤办公室须联系大风状况下人员安顿地点，人员疏散交通工具，食物、水源储备等事宜。
⑥生活区备一台发电机作为应急电源。
（2）汛期持续阴雨天气或者暴雨来暂时应急处置办法
①保证防汛通道畅通，特别是施工范畴内堤坝安全，排专人观测水情（标高 ）和堤坝状况（沉降、位移），并做好书面记录，遇到险情随时报告领导小组。
②防汛应急抢险队原地待命，配备抢险车辆、木材、编织袋、砂石、铁锨、发电机、水泵等抢险物资，随时参加应急抢险工作。
③急救遇险人员是防汛应急救援预案首要任务，在实行防汛应急预案行动中，及时有效进行现场急救和人员、物质、设备安全转移，是有效减少伤亡，减少人员和设备等损失核心。
7、应急救援小组花名册
姓名
职务
联系电话
备注
万传亮
总指挥

邱祥维
副总指挥

蒋帅帅
副总指挥

任茂文
成员

王海平
成员

涂军涛
成员

张文静
成员

八、安全保证办法
1、河道填筑时邀请水利部门人员到现场检查指引工作，保证施工期间安全。
2、施工现场要有完善安全保障办法，醒目安全标志和护栏，进入工进戴好安全帽及其她劳防用品。施工期间派专职安全员1名，负责寻常安全生产管理工作。
3、河道改移涉及其她安全规定，到有关部门办理有关手续，并遵循执行。
4、施工前对现场施工人员进行安全培训。
5、机械设备操作人员通过安全技术操作规程培训，考试合格后持有效证件上岗。定期检查机械设备安全保护装置和安全批示装置，以保证以上两种装置齐全、可靠。机械操作人员必要听从施工人员对的指挥，精心操作。加强工程机械和车辆检查维修，对驾驶人员进行安全教诲，禁止违章开车，杜绝交通事故发生。
6、施工现场必要配备救生圈，填筑完毕后，岛面临水边必要做好防护，保障施工人员安全。
7、现场电缆必要架空布设合理。照明充分，各种电器控制设立二级漏电保护装置，用电设备实行“一机一闸一保护”。 电器、线路修理时必要断电，并挂上警示牌；电器控制系统必要有防雨设施。
8、保证现场道路平整、畅通、不积水，夜间作业区及现场施工道路均应设足够照明。
9、定期由安全员组织班组人员进行安全活动，总结经验，吸取教训，对指出整治意见要限期整治。
九、环保办法
1、在各项施工中应尽量减少对原有自然环境破坏。
２、加强环境管理，全面履行污染物排放控制原则，将污染减少到最低限度。
３、弃渣堆放点应统筹安排，堆放点应远离河道，不覆盖原有植被，控制在规划好荒地内。
４、制定和健全排污法规体系，加强排污管理。
５、采用各种办法，减少施工过程产生噪音，夜间尽量停止使用噪声较大施工机具，并在争取本地派出所、居委会、建设单位协助和配合下积极做好周边居民工作，获得居民谅解和支持。
6、工程竣工后，及时进行现场彻底清理，并按设计规定采用植被覆盖或其她解决办法。
7、桩基钻进过程中，做好泥浆抽排管线保护办法，防止泥浆外泄对水体产生环境污染。
十、文明施工保证办法
１、建立文明施工领导小组，制定文明生产制度，并且定期检查贯彻状况，发现问题及时解决。
２、做好施工现场总平面管理工作，场地保持清洁，材料堆放整洁有序，道路畅通，场内排水良好。
３、施工中尽量减少噪声对周边环境影响，夜间施工时，应尽量避免机具碰撞和人员喧哗。
４、进入施工现场必要戴好安全帽，禁止赤脚、穿高跟鞋、拖鞋、喇叭裤、裙子等上岗。
５、现场施工人员规定穿戴整洁，持证上岗，并按各自岗位责任完毕施工任务。
６、工程施工中排污水及泥浆，必要定向按制定地区排放。
7、不准乱丢乱甩乱倒垃圾、杂物，应按定地点集中堆放，并定期外运。
8、土方运送时，派专人及时清扫掉落在道路上土方，保持场外道路清洁；如道路被损坏，及时修补好。
9、实行挂牌施工，接受舆论监督，积极与本地关于部门联系，理解居民、工人规定，竭力为工人、居民工作、生活创造以便，对于批评、建议虚心接受、切实整治。
10、施工人员禁止酗酒、吵架、打架及其他不文明举止。
十一、项目部管理人员名单
项目经理：万传亮
项目副经理：邱祥维 项目总工：夏明
安全员：蒋帅帅 测量工程师：王伟
质检工程师：姜雨晴 桩基工程师：于大兵 财务负责人：张文静
