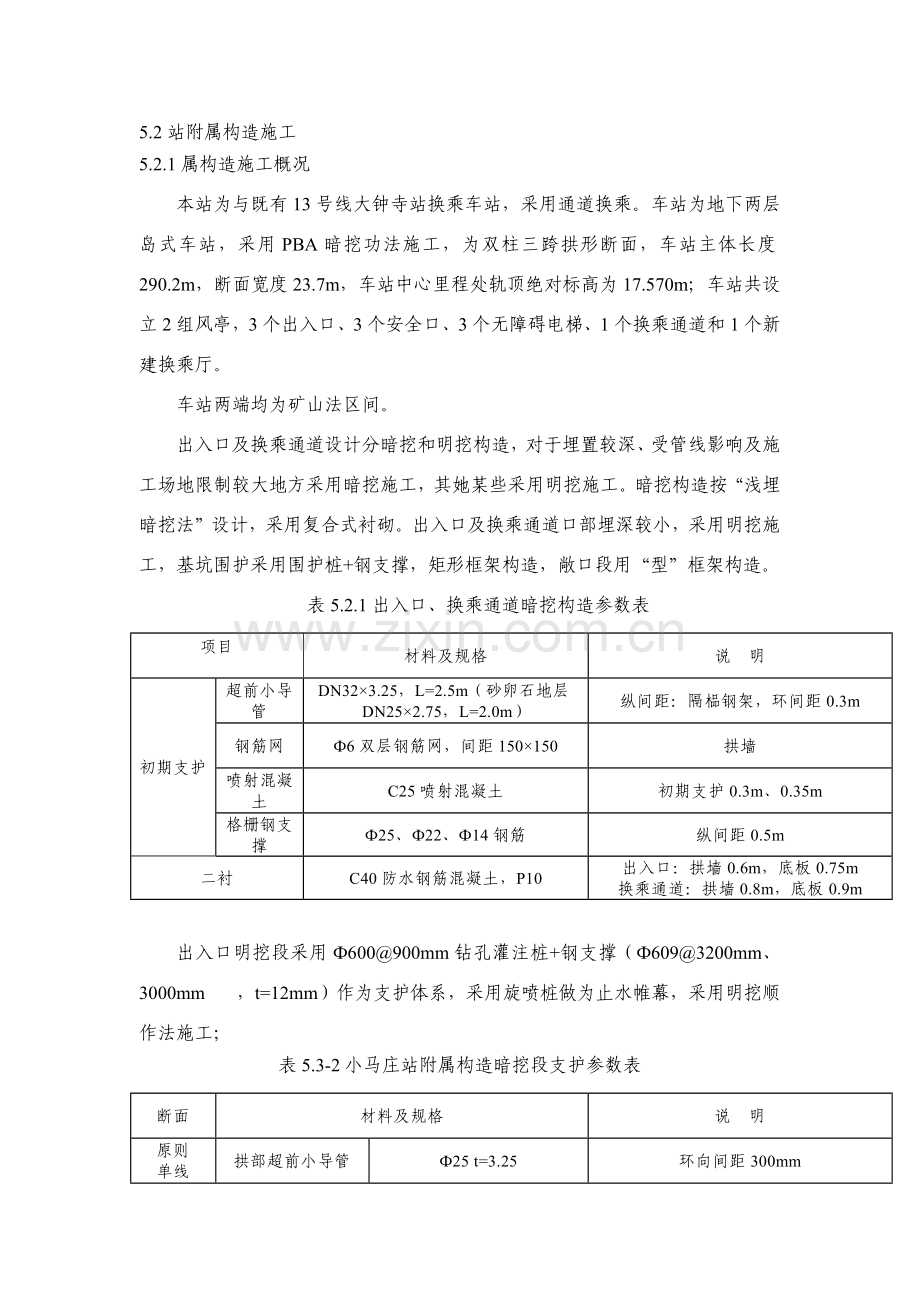

5.2站附属构造施工5.2.1属构造施工概况本站为与既有13号线大钟寺站换乘车站，采用通道换乘。车站为地下两层岛式车站，采用PBA暗挖功法施工，为双柱三跨拱形断面，车站主体长度290.2m，断面宽度23.7m，车站中心里程处轨顶绝对标高为17.570m；车站共设立2组风亭，3个出入口、3个安全口、3个无障碍电梯、1个换乘通道和1个新建换乘厅。车站两端均为矿山法区间。 出入口及换乘通道设计分暗挖和明挖构造，对于埋置较深、受管线影响及施工场地限制较大地方采用暗挖施工，其她某些采用明挖施工。暗挖构造按“浅埋暗挖法”设计，采用复合式衬砌。出入口及换乘通道口部埋深较小，采用明挖施工，基坑围护采用围护桩+钢支撑，矩形框架构造，敞口段用“型”框架构造。表5.2.1出入口、换乘通道暗挖构造参数表项目材料及规格说 明初期支护超前小导管DN323.25，L=2.5m（砂卵石地层DN252.75，L=2.0m）纵间距：隔榀钢架，环间距0.3m钢筋网6双层钢筋网，间距150150拱墙喷射混凝土C25喷射混凝土初期支护0.3m、0.35m格栅钢支撑25、22、14钢筋纵间距0.5m二衬C40防水钢筋混凝土，P10出入口：拱墙0.6m，底板0.75m换乘通道：拱墙0.8m，底板0.9m出入口明挖段采用600900mm钻孔灌注桩+钢支撑（6093200mm、3000mm，t=12mm）作为支护体系，采用旋喷桩做为止水帷幕，采用明挖顺作法施工；表5.3-2小马庄站附属构造暗挖段支护参数表断面材料及规格说 明原则单线单洞断面拱部超前小导管25 t=3.25环向间距300mm钢筋网6.5150150mm内外双层铺设格栅钢架间距500mm初支喷射混凝土C20网喷混凝土厚度350mm二衬C40防水钢筋混凝土厚度600mm出入口明挖段采用钻孔灌注桩+钢支撑（609，t=12mm）作为支护体系，采用旋喷桩做为止水帷幕，采用明挖顺作法施工。5.2.2附属构造明挖段施工（1）施工组织大钟寺站附属构造（如下简称附属构造）明挖施工开挖深度普通在14.85m以内、开挖宽度在10.9m以内，采用钻孔灌注桩围护，桩径600mm，桩距900mm，桩间采用旋喷加固桩制造止水帷幕，旋喷加固桩桩径700mm，桩距900mm。沿竖向设2道609，=12mm钢管支撑系统，水平间距3200mm（局部水平间距3000mm，基坑平面内采用对撑，端部和角部采用斜撑），同步在基坑较浅部位敞口段采用1：1放坡开挖，坡顶处设立一道挡水圈。我司筹划在基坑上部土方采用挖掘机挖装，人工配合刷边、清底，自卸汽车运送。下部土方采用人工配合小型挖掘机开挖、长臂挖机出土、自卸车运送。当坑底有水，应在坑底做排水沟、集水井抽干水。构造施工顺序由下向上顺做法施工，采用C40P10钢筋混凝土，底板、侧墙、顶板依次灌注，模板采用组合钢模和木胶板，侧墙模板支撑采用单侧支撑体系，顶板模板支撑采用圆盘脚手架。测量放样后施做钻孔灌注桩围护构造。测量放样后施做旋喷加固桩。进行出入口围护构造桩顶冠梁施工，在土方开始开挖前20天预降水。进行基坑土方开挖，及时跟进架设钢管支撑。分单元进行外防水及钢筋混凝土构造施工，重要施工工艺及控制原则与车站主体构造相似。（2）出入口较浅部位明挖施工此部位土方开挖以挖掘机挖装为主，人工配合刷边、清底，自卸汽车运送。土方分层开挖，按1:0.35放坡开挖，随开挖随支护。（3）出入口深层部位明挖施工出入口深层部位明挖采用围护桩防护,施工组织见下表。钻孔桩、防水及钢筋、混凝土施工、模板支撑体系等工艺及地下管线保护与量测监控参见车站主体某些施工内容。表5.3-3 出入口明挖施工方案及流程表序号图 示施工环节阐明11. 施工准备：涉及地下管线及建筑物防护、场地围挡、交通疏导及地表清除、修筑基坑四周排水系统。2. 钻孔桩、止水帷幕及桩顶冠梁施工：与其他各部位协调进行，涉及钻孔、钢筋笼制作及安装、混凝土灌注及破除桩头、进行桩顶混凝土冠梁施工等工作，钻孔桩采用600桩径、间距900mm，旋喷桩采用700桩径、间距900mm。21. 对出入口明挖开挖轮廓线及主轴线进行测量放样，同步测出地表标高，以便控制开挖范畴及深度。2. 土方开挖采用分层开挖施工方案，以挖掘机挖装为主，人工配合刷边、清底，自卸汽车运送，开挖第一层土体至冠梁如下0.5m深处。3. 按规定，水平间距3200mm，在冠梁中心高度处架设第一道609，=12mm钢管支撑，并施工预应力。基坑平面内采用对撑，在端部采用斜撑。3 1. 再向下采用人工配合机械开挖、自卸汽车运送。开挖作业时勿使挖掘机遇到已完毕护壁面及钢支撑；2. 当坑底有水，应在坑底做排水沟、集水井抽干水。3. 随开挖在通道构造顶面处架设第二道横撑，并施工预应力。41. 基坑向下开挖至基底。因无法使用机械，采用人工开挖、汽车吊提高、自卸车运送。当坑底有水，应在坑底做排水沟、集水井抽干水。2. 基底开挖至设计标高后，先进行人工平整，然后用小型夯实机具进行夯实，如果局部浮现超挖现象，回填细碎石，并夯实。3. 基底解决完毕，检查合格后，及时进行砼垫层施工，为保证封底混凝土质量，普通采用排水封底垫层施工办法，当封底混凝土强度达到70%以上后，方可停止抽水，采用特殊办法封闭集水井。51. 在底板垫层上铺设防水层，经检合格后，浇注砼保护层。2. 保护层达到强度后，绑扎底板钢筋，并预留边墙立筋接头，浇注底板砼，并捣固密实，之后进行养护。3. 防水、钢筋及混凝土作业详细参见车站主体某些施工内容。61. 施作边墙防水层，并做好与底板防水层连接及与底板施工缝防水解决，保证不渗不漏。2. 绑扎边墙钢筋，同步预留出顶板主筋接头，注意主筋接头按规定错开。钢筋绑扎完毕后，钢筋背后加553cm砼垫块，以保证钢筋保护层。3. 立边墙模板，模板采用大块钢摸或木胶板，支撑采用单侧支撑体系。模板均匀涂脱模剂。支撑架要立稳、扣紧、顶实。4. 模板支架加固完毕后，进行砼灌注，灌注时遵循分层、水平原则，并且振捣充分。边墙较高时，必要设立串筒。灌注完砼后，及时进行洒水养护。71. 安装顶板模板，涂脱模剂。2. 进行钢筋绑扎，将顶板钢筋和边墙钢筋接头错开，并对边墙施工缝进行防水解决，。3. 灌注顶板砼，充分振捣。砼灌注完毕进行顶面收光，覆盖草袋养护。81. 施作顶板防水层及其保护层。2. 待构造混凝土强度达到规范规定后，逐级回填同步，逐渐拆除所有横撑。3. 回填土应按设计规定选取土质。分段分层夯筑，主体构造顶1米厚度内及基坑周边，采用小型手扶压路机和蛙夯机夯打，每层松铺厚度为2025cm 。回填上层采用610t双轮压路机碾压，每层松铺厚度为2030cm 。遍数按设计规定干密度由试夯（或碾压）拟定，普通不少于4遍。高压旋喷桩施工参数高压旋喷施工机械选用钻、喷一体桩机，保证施工效率同步提高施工质量。高压喷射注浆定喷合用于粒径不不不大于20mm松散地层，摆喷合用于粒径不不不大于60mm松散地层，大角度摆喷合用于粒径不不不大于100mm松散地层，旋喷合用于卵砾石地层及基岩残坡积层。 技术参数依照施工经验,获得如下技术参数：600高压旋喷桩单桩间距900mm，深度为地面下6.15m底板下2.45m，采用全站仪测定旋喷桩施工控制点，木桩标记。如下图所示图5.3-1旋喷桩成桩长度示意图(1)选用高压旋喷桩注浆压力。依照施工经验,形成600mm直径高压旋喷桩,压力普通20MPa;但在强风化泥岩层中压力选用26MPa（YSJ210 高压旋喷注浆技术规程）。(2)浆液比重。浆液选用普通水泥系浆液,水灰比11;采用42.5MPa普通硅酸盐水泥,原则浆液比重1.491.52。(3)提高速度1020cm/min,旋喷速度为1020r/min。施工工艺（1）钻机定位。移动高压旋喷桩机到指定桩位，将钻头对准孔位中心，同步整平钻机，放置平稳、水平，钻杆垂直度偏差不不不大于1%。就位后，一方面进行低压（0.5MPa）射水实验，用以检查喷嘴与否畅通，压力与否正常。（2）制备水泥浆。桩机移位时，即开始按设计拟定配合比拌制水泥浆。一方面将水加入桶中，再将水泥和外掺剂倒入，开动搅拌机搅拌1020分钟，而后拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm），过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中，待压浆时备用。（3）钻孔，钻头在预定桩位钻孔至设计标高。（4）停止钻进后，将制备好浆液输送至桩底（设计标高处）提高喷浆管、搅拌。旋转不断，高压泥浆泵压力增到施工设计值（2028MPa），坐底喷浆30s后，边喷浆，边旋转，同步严格按照设计和试桩拟定提高速度提高钻杆。（5）桩头某些解决。当旋喷管提高接近桩顶时，应从桩顶如下1.0m开始，慢速提高旋喷，旋喷数秒，再向上慢速提高0.5m，直至桩顶停浆面。（6）若遇砾石地层，为保证桩径，可重复喷浆、搅拌：按上述46环节重复喷浆、搅拌，直至喷浆管提高至停浆面，关闭高压泥浆泵（清水泵、空压机），停止水泥浆（水、风）输送，将旋喷浆管旋转提高出地面，关闭钻机。（7）清洗。向浆液罐中注入适量清水，启动高压泵，清洗所有管路中残存水泥浆，直至基本干净。并将粘附在喷浆管头上土清洗干净。（8）移位。移动桩机进行下一根桩施工。（9）补浆。喷射注浆作业完毕后，由于浆液析水作用，普通均有不同限度收缩，使固结体顶部浮现凹穴，要及时用水灰比为1.0水泥浆补灌。三轴搅拌桩施工本区段小马庄站B号出入口进口处采用三轴搅拌桩进行止水帷幕，桩长同灌注桩长度，分布范畴如下图5.3-2图5.3-2三轴搅拌桩示意图三轴搅拌桩施工工艺流程清除地表障碍物开挖沟槽布置拆接钻杆平台桩机就位拌制水泥浆喷浆、喷气下沉搅拌喷浆(不喷气)提高搅拌搅拌结束,移至下一桩位施工如图5.3-3所示。图5.3-3 三轴搅拌桩施工工艺流程图搅拌桩套接一孔法大样如图5.3-4所示图5.3-4 搅拌桩套接一孔法大样图（1）障碍物清理因该工法规定持续施工，故在施工前应对加固施工区域地上、地下障碍物清理或，以保证施工顺利进行。（2）开沟槽在三轴搅拌桩施工过程中会涌出大量置换土，为了保证桩机安全移位和施工现场整洁，需要使用挖机在搅拌桩桩位上预先开挖沟槽。依照放样出水泥土搅拌桩加固中心线，用0.4m小挖掘机沿加固中心线平行方向开掘工作沟槽，依照本工程搅拌桩直径，取槽宽约1.0m，深度约2.53m。场地遇有地下障碍物时，应将地下障碍物破除干净，如破除后产生过大空洞，则需回填压实，重新开挖沟槽。开挖沟槽余土应及时解决，以保证正常施工，并达到文明施工工地规定。（3）设立导架与孔位放样在加固区域外侧放置定位型钢，规格为200200。本工程使用三轴搅拌机桩径为850mm，轴心距为600mm，搅拌桩搭接250mm。三轴搅拌桩采用套打工艺，定位型钢放置完毕后，用红色油漆将桩位做好标记，保证搅拌桩每次准拟定位。（4）桩机就位与垂直度校正装机采用自身移动装置移动至桩位，就位后调节桩架垂直度（1%）。在桩机上焊接一半径为5cm铁圈，10m高处悬挂一铅锤，运用经纬仪校直钻杆垂直度，使铅锤正好通过铁圈中心。每次施工前必要恰当调节钻杆，使铅锤 位于铁圈内，即把垂直度误差控制在1%内。桩机移位由当班机长统一指挥，移动前必要仔细观测现场状况，移位要作到平稳、安全。桩机定位后，由当班机长负责对桩机桩位进行复核，偏差不得不不大于20mm。为便于成桩深度控制，施工前应在钻杆上做好标记，控制搅拌桩桩长不得不大于设计桩长，当桩长变化时及时擦去旧标记，做好新标记。（5）水泥浆液拌制施工前应搭建好拌浆施工平台，平台附近设立水泥罐，对全体工人做好详细施工技术交底工作，水泥采用P.O42.5级普通硅酸盐水泥，水泥浆液水灰比严格控制在1.21.5。（6）喷浆、搅拌成桩启动电动机，依照土质状况按计算速率，放松卷扬机使搅拌头自上而下切土拌和下沉，直到 钻头下沉钻进至桩底标高。按照搅拌桩施工工艺规定，钻杆在下沉和提高时均需注入水泥浆液，每次下降时喷浆60，提高时喷浆40。钻机钻进速度宜控制在1m/min，钻机提高速度宜控制在2m/min。规定均匀、持续注入拌制好水泥浆液，钻杆提高完毕时，设计水泥浆（7）施工记录施工过程中，由工长负责填写施工记录，施工登记表中详细记录了桩位编号、桩长、断面面积、下沉（提高）搅拌喷浆时间及深度、水泥用量、试块编号、水泥掺入比、水灰比。5.2.3附属构造暗挖段施工5.2.3.1概述暗挖通道施工采用小导管注浆超前支护、分步人工开挖，架立格栅、挂网、喷射C20混凝土初期支护，并在施工中做好通风、排水工作。二次衬砌采用C40P10钢筋混凝土，并依照设计规定结合现场条件拟定环向施工缝间距，初期支护与二次衬砌间全周铺设土工布缓冲层和防水板，与相邻构造连接处设变形缝，采用中埋式橡胶止水带、背贴止水带、接水槽等办法。纵、环向施工缝搭接面中部设立钢边橡胶止水带或遇水膨胀止水条等。5.2.3.2 附属构造马头门施工出入口通道明、暗挖相交处马头门采用暗挖台阶法施工：施工程序：明挖段构造施工、预留出入口暗挖段断面位置超前支护注浆、破除明挖段围护桩出入口暗挖段开挖支护。（1）在出入口明挖段衬砌钢筋混凝土作业前，一方面在明暗挖交界处围护构造网喷面上依照图纸用全站仪定出中心线，预留出入口暗挖段轮廓线位置。（2）待明挖段衬砌混凝土达到设计强度后，在出入口暗挖段开挖轮廓外沿整个拱圈打25超前小导管，注浆固结拱部土体，环向间距300mm。然后跳孔凿除开挖断面范畴内围护构造。在遇到围护桩钢筋时，应预留一定长度，以便与暗挖段格栅牢固连接。出入口暗挖段第一、第二、第三榀格栅开挖断面放大，架立双层格栅，加大喷锚厚度，以增强马头门支护强度。（3）围护构造混凝土凿除后，及时架立格栅，喷射混凝土支护，封闭围岩，尽量减少在空气中暴露时间。出入口通道与车站主体明挖段连接处马头门施工以及其她暗挖法涉及台阶法施工参照下述办法进行。施工流程1.先施工拱部超前支护构造，完毕注浆加固；2.开挖上台阶（所有开挖或留核心土）；3.施工上台阶锚杆、钢筋网、钢架、喷砼；4.上台阶完毕支护后，开挖核心土或开挖下台阶，并在两侧预留马口支撑拱部支护构造。5.单侧超前开挖下台阶马口，并及时施工边墙支护构导致环；6.开挖并浇注仰拱；7.铺设防水层；8.全断面衬砌施工。5.2.3.3出入口暗挖原则段施工高楼金站出入口原则段施工方案见下表：表5.3-4 出入口暗挖原则断面施工环节图及阐明 序号 图示阐明1左洞上台阶施工：1、打设25超前小导管并注浆加固地层。2、人工环向开挖左洞土方，留核心土，掌子面及周边素喷砼封闭，进尺0.5m，小型车辆运送。3、拱墙架格栅，挂网喷射C20混凝土支护，中隔墙同样采用C20格栅钢架砼。4、架设仰拱格栅。2左洞下台阶施工：1、上台阶完毕一定进尺（35m）后，跟进开挖下台阶土方及上台阶核心土，人工配合机械进行。每次开挖后，掌子面及周边素喷砼封闭，并注意排水系统正常运转。2、架立边墙及中隔墙格栅，挂网喷射C20混凝土支护。3右洞上台阶施工：在左洞完毕一定进尺（35m）后进行，施工办法同左洞上台阶施工。4右洞下台阶施工：在右洞上台阶完毕一定进尺（35m）后进行，施工办法同左洞下台阶施工。5中隔墙、仰拱拆除以及防水作业：1、跳槽拆除，然后割除初期支护表面钢筋头，并进行防水砂浆找平层施工。2、全周铺设缓冲层和柔性防水层。3、绑扎钢筋。4、施作混凝土。5.2.3.4出入口暗挖人防段扩大断面渐变施工出入口通道正常断面过度至人防段扩大断面，采用分几次逐渐扩大方式施工，直到最后达到人防段初支断面规定，每次只提高或扩大2530cm，以使初期支护施工既安全又以便。详见图5.3-5。图5.3-5 出入口人防扩大断面渐变施工图小马庄站附属构造采用CD法施工，CD法施工与CRD施工相仿，故在此不再赘述施工工艺，仅对施工步序做大体简介施工步序如下表5.3-5所示表5.3-5 出入口暗挖原则断面施工环节图及阐明上台阶施工：1、打设25超前小导管并注浆加固地层。2、人工环向开挖土方，留核心土，掌子面及周边素喷砼封闭，进尺0.5m。3、拱墙架格栅，挂网喷射C20混凝土支护。下台阶施工：1、上台阶完毕一定进尺（35m）后，跟进开挖下台阶土方及上台阶核心土。每次开挖后，掌子面及周边素喷砼封闭，并注意排水系统正常运转。2、架立边墙、中隔墙格栅，挂网喷射C20混凝土支护。右洞上台阶施工：在左洞完毕一定进尺（35m）后进行，施工办法同左洞上台阶施工。右洞下台阶施工：在右洞上台阶完毕一定进尺（35m）后进行，施工办法同左洞下台阶施工。中隔墙拆除以及防水作业：1、跳槽拆除，然后割除初期支护表面钢筋头，并进行防水砂浆找平层施工。2、全周铺设缓冲层和柔性防水层。3、绑扎钢筋。4、施作混凝土。5.2.3.5初支施工（1）超前小导管施工为保证主通道开挖断面稳定，有效控制下沉，保证交通正常进行和施工安全，采用超前导管注浆加固辅助施工办法。超前小导管沿开挖外轮廓线上设立，小导管用热轧钢管加工而成，其头部加工成楔形，管壁上钻注浆孔(5mm)，梅花形布置。小导管规格253.25，环向间距300mm，纵向搭接1.5米，外插角6，方向与隧道中线方向平行。小导管施工采用风动凿岩机钻孔，专用顶头顶入。注意保护钢管尾部不被损坏，以便与高压注浆管连接，钢管尾部应留足够长度，并将它与钢拱架焊接连成整体。注浆施工：浆液采用单液水泥浆，水泥浆水灰比W：C=1：1，在运转中可依照地质状况及时调节泵压及排量。注浆时孔口压力控制在0.20.5MPa，并用定量注浆法或压力控制法控制注浆量，当达到上述规定且无渗漏现象时可结束注浆。（2）钢拱架制作及安装1)钢拱架制作钢拱架预先在加工场加工好，出入口段钢拱架采用工25b工字钢，风道暗挖段钢拱架采用工28b工字钢。拱架节点采用4个4-L=65mm螺栓连接，规定连接牢固。焊接规定牢固，焊缝饱满，无夹渣咬肉，质量符合钢筋焊接验收规范规定。2)钢拱架架设开挖完毕后要及时进行钢拱架架设，钢拱架安装施工工艺见图5.3-6。钢拱架安装时认真定位，不偏、不斜，安装时使节与节之间连接紧密，不留缝隙，误差太大或焊接质量不符合规定钢架禁止使用。在初期支护未闭合前，为减少下沉量，每个台阶安装拱架时，均应在其底部设一块“托板”以增大拱脚受力面积，减少下沉量。为保证钢架整体受力，施工时采用纵向连接筋22 钢筋(间距0.5米，内外交错布置)将每榀钢架连成一体，同步将拱脚焊接在两根锁脚锚管上(25)。钢拱架间距为0.5m，拱架与中线垂直，横向偏差不大于6mm，纵向偏差不大于10mm，高程偏差不大于6mm，垂直度偏差不大于5。图5.3-6 钢拱架施工工艺框图（3）锁脚锚管施工每个导洞钢拱架拱脚均设立了锁脚锚管，每个拱脚2根。锚管采用25，t=3.25mm钢管。锚管施工办法与超前小导管相似，在此不再赘述。（4）挂钢筋网及喷射混凝土施工1)锚喷支护施工工艺流程锚喷支护施工工艺流程图见图5.3-7。挂设钢筋网钢拱架安设后在两钢架间铺设钢筋网，钢筋网用6.5盘条，网格150150mm，网片大小0.751.5米，在加工场加工成型，现场人工安装，用电焊点焊或绑扎固定在钢拱架上，网片搭接长度20cm。喷射混凝土挂网完毕后及时喷射C20砼封闭岩土面，喷砼厚度35cm，规定所有盖住钢拱架，且表面平整无大凹凸，并符合设计轮廓线。喷射砼材料用强制式拌合机洞外拌合，斗车运至工作面，湿喷机喷射。图5.3-7 锚喷支护施工工艺流程2)喷射混凝土施工砼喷射施工工艺流程见喷砼施工工艺流程图5.3-8。砼喷射施工工艺：喷射前依照岩面潮湿限度，恰当调节水灰比。喷射应分段、分部、分块，按先墙后拱、自下而上进行喷射，喷嘴需对受喷岩面作均匀顺时针方向螺旋转动，一圈压半圈横向移动，螺旋直径约为2030cm，或采用S形来回移动迈进。喷射时分段长度不应超过6cm，分部为先下后上，分块大小为2m2m。喷嘴和岩面距离为lm，喷嘴与受喷面垂直，并稍微偏向刚喷射部位（倾斜角约80），岩面凹陷宜先喷和多喷，而凸出处宜后喷和少喷。质量检查湿喷完毕后跟踪检查，末发现表面裂纹产生。但喷射面有较多麻点，因素是湿式喷射工作风压人，料束速度高导致，麻面较多处混凝土有效厚度局限性，因而在混凝土表面喷射一层13cm水泥砂浆。混凝土表面潮湿无明显水迹，通过凿孔调查，发现一次喷射厚度达到68cm时防水效果较好，若喷射厚度过小，就形成漫渗，若漫渗范畴较大时可采用补喷混凝土解决。安设盲管段所有出水口均有水排出，且接近盲管两侧范畴内混凝土表面渗漏明显少于中间部位，阐明盲管选材和安装办法是对的。对喷射混凝土试件切开检查，其表面气孔多呈椭圆状，闭合互相不连通，不会形成渗水通道而减少抗渗性能。28d试件强度符合规定。通过埋检测钉，喷射厚度基本得到保证。图5.3-8 喷砼施工工艺流程图（5）初期支护壁后充填注浆初期支护施工时，在侧墙及顶部埋设注浆管，注浆管纵向每3m埋设一环，每环注浆管分布为：侧墙在上台阶底部、顶部在每个导洞中线位置。注浆管长度0.7m，直径42mm。当全断面开挖封闭成环，喷砼达到一定强度后，运用预埋注浆管向初期支护背后充填注浆，填充喷砼与围岩间空隙，使初期支护与围岩结合紧密，更有效地控制围岩松驰变形。注浆浆液为单液水泥浆或水泥+粉煤灰浆液，必要时加入一定水玻璃。浆液水灰比0.8:11:1，注浆压力0.2MPa0.5MPa，注浆量依照经验拟定，依照实测沉降调节。5.2.3.6暗挖段构造施工详细施工工序流程见表4.2-3。暗挖段钢筋种类采用：HRB400和HPB300。混凝土为C40P10。钢筋、混凝土等分项工程工艺规定同车站主体构造施工。5.2.4施工运送水平运送和垂直运送系统本出入口通道为暗挖工程，所有土方均由明挖段施工竖井运出。竖井最大时日出渣量平均为240立方米。综合出碴量、运送条件，场地布置以及减少环境污染等因素，本工程采用无轨运送。为适应夜间运碴规定，在每个竖井井口旁设200m暂时存碴场。5.2.4.1垂直运送系统由于施工时间较短，综合考虑后，竖井设汽车吊垂直运送系统。5.2.4.2水平运送系统（1）洞内运送由于暗挖某些施工距离短，因而，本工程地下水平运送采用无轨运送，水平运送采用人工手推车、小型运送车。无轨运送做到道路平整坚实，排水畅通，专人养护维修保持路面干净文明。（2）地面范畴运送竖井弃碴出井后，由装载机装车运弃至弃碴场。施工所用工程用料、机具设备均由汽车运至料场。5.2.5风亭、上部构造施工风亭及出入口上部构造施工采用倒挂井壁法施工，施工工艺详见区间相似，仅多余二衬施工，在此不再赘述详细见5.4.2章节。
