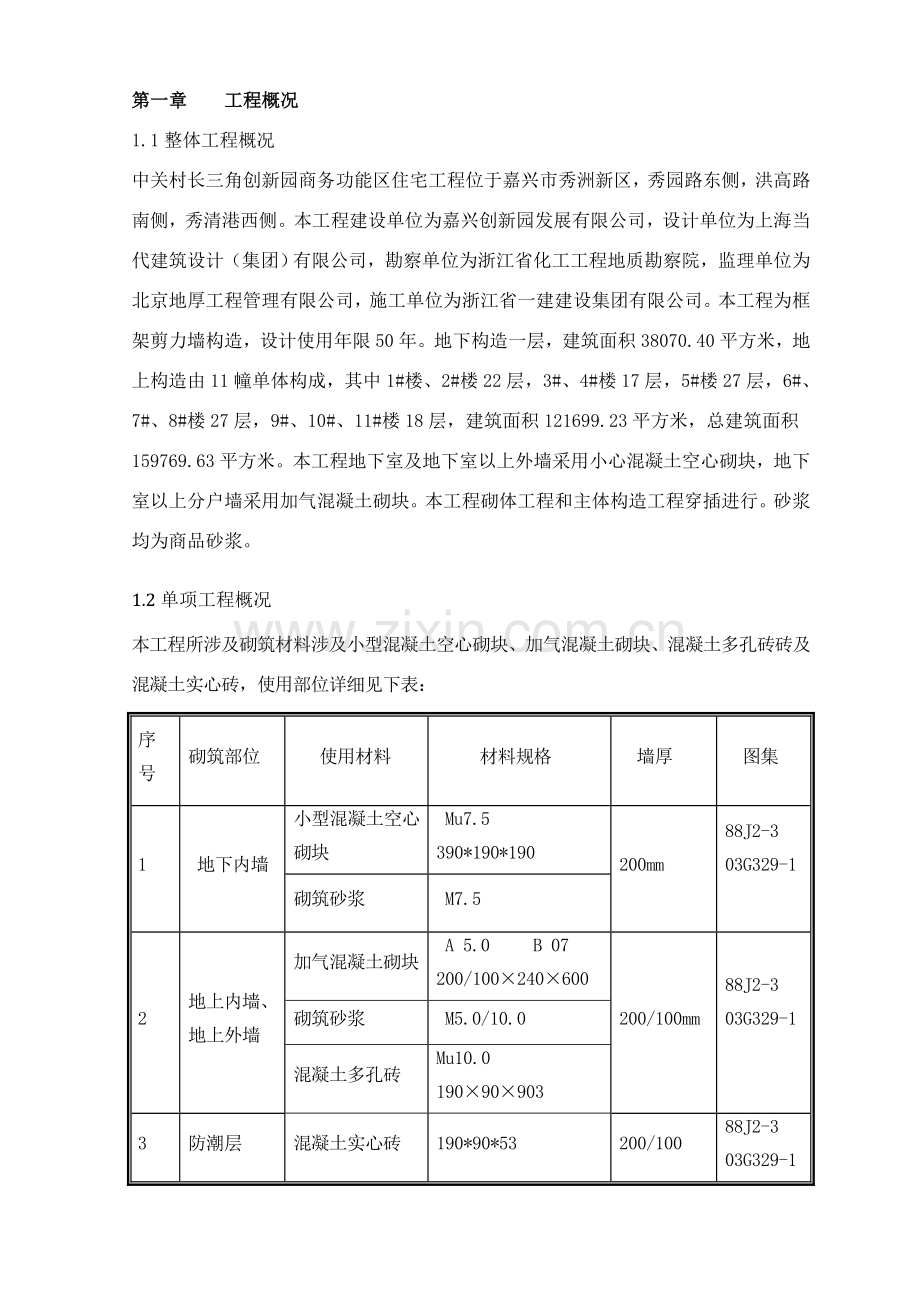

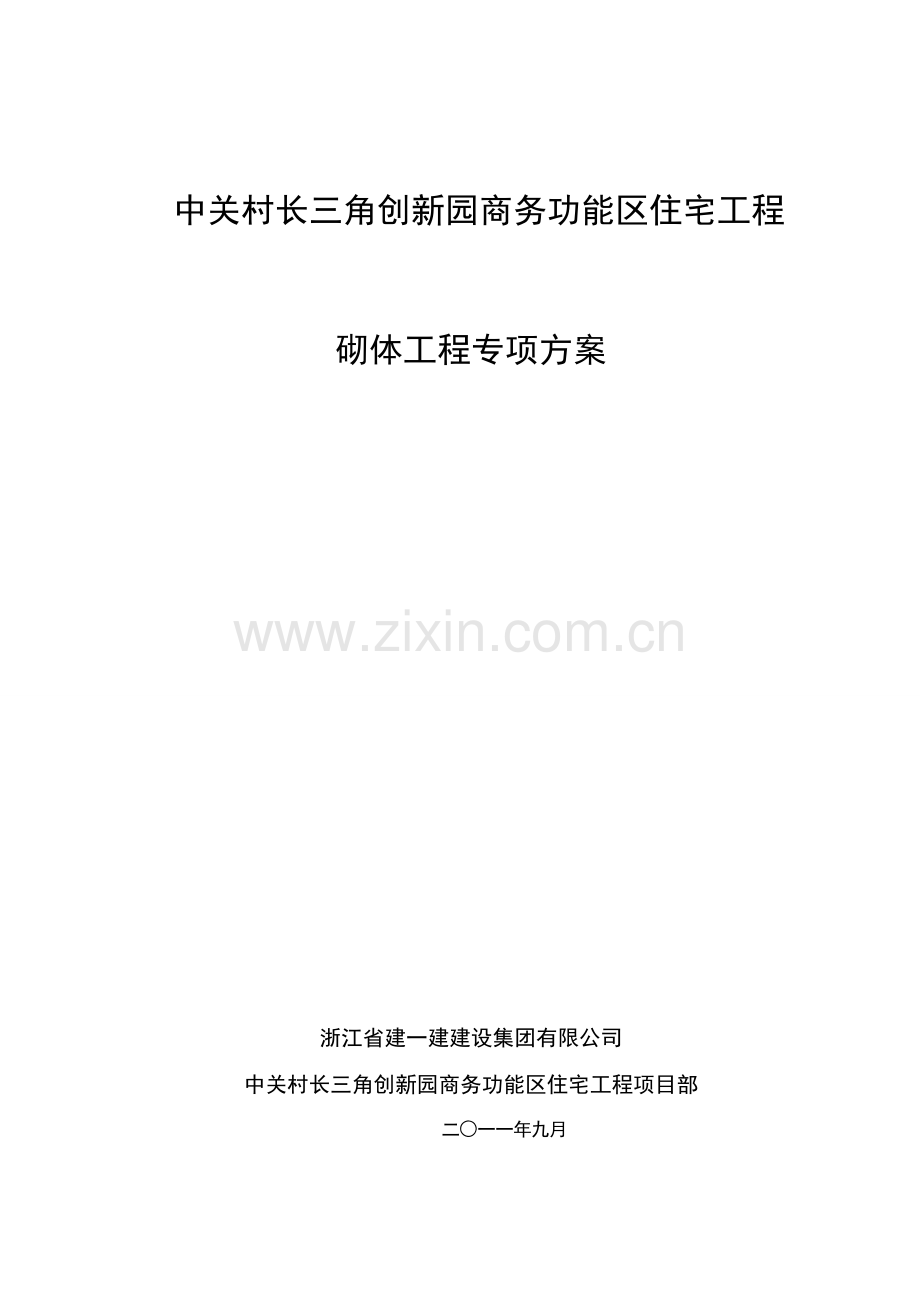

中关村长三角创新园商务功能区住宅工程砌体工程专项方案浙江省建一建建设集团有限公司中关村长三角创新园商务功能区住宅工程项目部二一一年九月第一章 工程概况1.1整体工程概况中关村长三角创新园商务功能区住宅工程位于嘉兴市秀洲新区，秀园路东侧，洪高路南侧，秀清港西侧。本工程建设单位为嘉兴创新园发展有限公司，设计单位为上海当代建筑设计（集团）有限公司，勘察单位为浙江省化工工程地质勘察院，监理单位为北京地厚工程管理有限公司，施工单位为浙江省一建建设集团有限公司。本工程为框架剪力墙构造，设计使用年限50年。地下构造一层，建筑面积38070.40平方米，地上构造由11幢单体构成，其中1#楼、2#楼22层，3#、4#楼17层，5#楼27层，6#、7#、8#楼27层，9#、10#、11#楼18层，建筑面积121699.23平方米，总建筑面积159769.63平方米。本工程地下室及地下室以上外墙采用小心混凝土空心砌块，地下室以上分户墙采用加气混凝土砌块。本工程砌体工程和主体构造工程穿插进行。砂浆均为商品砂浆。1.2单项工程概况本工程所涉及砌筑材料涉及小型混凝土空心砌块、加气混凝土砌块、混凝土多孔砖砖及混凝土实心砖，使用部位详细见下表：序号砌筑部位 使用材料 材料规格 墙厚 图集1 地下内墙小型混凝土空心砌块 Mu7.5390*190*190200mm88J2-303G329-1砌筑砂浆 M7.52地上内墙、地上外墙加气混凝土砌块 A 5.0 B 07200/100240600200/100mm88J2-303G329-1砌筑砂浆 M5.0/10.0混凝土多孔砖Mu10.0190909033防潮层混凝土实心砖190*90*53200/10088J2-303G329-1第二章 编制根据2.1、重要规程、规范2.1.1、国家规程、规范：序号名 称编 号1建筑抗震设计规范GB50011-2工程测量规范GB50026-933砌体工程施工质量验收规范GB50203-4建筑工程施工质量验收统一原则GB50300- 2.1.2、行业规程、规范：序号名 称编 号1施工现场暂时用电安全技术规范JGJ46-2建筑施工高处作业安全技术规范JGJ80-912.2、重要图集序号名 称编 号1建筑构造通用图集88J系列2框架构造填充空心砌块构造图集94SJ-19第三章 施工布置3.1、现场布置施工现场将材料堆放及搅拌机放置全都放置在各主楼肥槽回填部位，详细布置详见附图：总平面布置图。3.2、施工布置 11幢单体各配备一种专业班组独立施工。第四章 施工准备4.1、材料运送4.1.1、垂直运送：二次构造材料进场后，地下某些使用人工倒料；二层以上使用物料提高架运至楼层。4.1.2、水平运送：用小推车将材料运至工作面进行施工。4.2、劳动力准备 依照工期进度规定及现场实际状况科学合理组织劳动力，是保证工程顺利进行重要保障，现场砌筑工程日劳动力投入筹划见下表：序号工 种人数1瓦工1502普工1003架子工304电焊工55电工56共计2904.3、机具准备4.3.1、砌筑砂浆采用商品砂浆，现场配备砂浆桶，商品砂浆进场后用小推车从砂浆桶施工电梯后运至作业层。4.3.2、重要机具需用筹划序号机械或设备名称型号规格数量1砂浆桶92砂浆搅拌机93台 称200kg94手推车0.2m3605照明灯36V/60W406电焊机57冲击钻（电锤）配12、10钻头54.4、施工进度筹划依照现场实际进度状况，：二次构造砌筑工程筹划于11月1日开始施工，流水施工，至1月15日施工完毕十二层如下，至4月1日所有施工完毕。第五章 施工工艺5.1、基本规定5.1.1、砌体转角处和交接处应同步砌筑。当不能同步砌筑时，应按规定留槎、接槎。5.1.2、施工脚手眼补砌时，灰缝应填满砂浆，不得用干砖填塞。5.1.3、设计规定洞口、管道、沟槽应于砌筑时对的留出或预埋，未经设计批准，不得打凿墙体和在墙体上开凿水平沟槽。宽度超过300mm洞口上部，应设立过梁。5.1.4、砌筑前应与机电安装单位进行沟通，协调作业，减少后期剔凿。5.2、施工规定5.2.1、材料规定5.2.1.1、砌块规格（1）、加气混凝土砌块A5.0（强度级别） B07（干体积密度） 600240200A5.0（强度级别） B07（干体积密度） 600240100（2）、混凝土多孔砖Mu10.0 190*90*90（3）、混凝土实心砖Mu10.0 190*90*53（4）、小型混凝土空心砌块Mu7.5 390*190*190（5）、砌块尺寸偏差和外观应符合下表 项 目指 标合格品尺寸容许偏差长度（mm）3高度（mm）2宽度（mm）2缺棱掉角个数，不多于（个）0最大尺寸不得不不大于，mm0最小尺寸不得不不大于，mm0平面弯曲不得不不大于，mm0裂纹条数，不多于（条）0任一面上裂缝长度不得不不大于裂缝方向尺寸0贯穿一棱二面裂纹长度不得不不大于裂纹所在裂纹方向尺寸总和0爆裂、粘模和损坏深度不得不不大于，mm10表面疏松、层裂不容许表面油污不容许（6）、组批原则及取样规定a、同品种、同规格、同级别砌块，以10000块为一检查批，局限性10000块也按一批计。b、从尺寸偏差与外观检查合格砌块中，随机抽取砌块，制作3组试件进行立方体抗压强度实验，制作3组试件做干体积密度检查。（7）、实验项目：立方体抗压强度、干体积密度（8）、实验原则a、立方体抗压强度：1）、加气混凝土砌块：平均值不不大于5.0Mpa，单块最小值不不大于4.0Mpa。2）、混凝土多孔砖：平均值不不大于10.0Mpa，单块最小值不不大于8.0Mpa。3）、混凝土实心砖：平均值不不大于10.0Mpa，单块最小值不不大于8.0Mpa。4）、小型混凝土空心砌块：平均值不不大于7.5Mpa，单块最小值不不大于6.0Mpa。b、干体积密度：1）、加气混凝土砌块：不不不大于750kg/m3。2）、混凝土多孔砖：不不不大于1100 kg/m3。3）、混凝土实心砖：不不不大于1400 kg/m3。4）、小型混凝土空心砌块：不不不大于1100 kg/m3。5.2.1.2、P.O.32.5水泥水泥进场应具备出厂合格证书和3d强度检测报告，32d内补报28d强度检测报告。水泥进场后需要进行复试，水泥出场3个月内使用完毕，如不能使用完毕，增长复试；复试办法与检测项目如下所示：（1）、组批原则及取样规定a、同一水泥厂生产同期出厂同品种、同强度级别、同一出厂编号水泥为一验收批，但一验收批总量不得超过200t（袋装）。b、随机从不少于20袋中各取等量水泥，经混拌均匀后，再从中称取不少于12kg水泥作为试样。（2）、实验项目：安定性、凝结时间、强度5.2.1.3、中砂砂子进场后需要进行复试，复试办法与检测项目如下所示：（1）、组批原则及取样规定a、以同一产地、同一规格每400m3或600t为一验收批，局限性400m3或600t也按一批计。每一验收批取样一组（20kg）。b、当质量比较稳定、进料量较大时，可定期检查。c、取样部位应均匀分布，在料堆上从8个不同部位抽取等量试样（每份11kg）。然后用四分法缩至20kg，取样前先将取样部位表面铲除。（2）、实验项目：筛分析、含泥量、泥块含量（3）、实验原则：a、筛分析：砌筑用砂尽量采用中砂。b、含泥量：不应超过5%。c、泥块含量：不应超过2%。5.2.2、工艺流程基层解决放线拌制砂浆砌筑墙体5.2.3、操作办法5.2.3.1、基层解决将基本底板上杂物清扫干净，并用水平尺检查其平整度。5.2.3.2、放线： 按照建筑图纸在底板和顶板相应位置进行放线，门窗洞口及构造柱位置标记明确，放线精确，待验线后进行下道工序施工。5.2.3.3、砂浆 本工程按照设计规定所有采用商品砂浆，强度级别M5.0、M7.5、M10.0。砂浆随进随用，应在3h内使用完毕。当施工期间最高气温超过30时应在拌成后和2h内使用完毕。抽检数量：每一检查批且不超过250m3砌体各种类型及强度级别砌筑砂浆，每台搅拌机应至少抽检一次。检查办法：在砂浆搅拌机出料口随机取样制作砂浆试块（同盘砂浆只应作一组试块），最后检查试块强度实验报告单。5.2.3.4、混凝土实心砖砌筑 砌筑时，混凝土实心砖应提前1-2h浇水润湿。当采用铺浆法砌筑时，铺浆长度不得超过750mm；施工期间气温超过30时，铺浆长度不得超过500mm。竖向灰缝不得浮现透明缝、瞎缝和假缝。施工暂时间断处补砌时，必要将接槎处表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直。转角处和交接处应同步砌筑，禁止无可靠办法内外墙分砌施工。对不能同步砌筑而又必要留置暂时间断处应砌成斜槎，斜槎水平投影长度不应不大于高度2/3。砌体灰缝影横平竖直，厚薄均匀，水平灰缝为812mm。除卫生间、厨房间。管道井等需做混凝土导墙部位墙体，其她墙体底部起砌四皮混凝土实心砖，高度为240mm。5.2.3.5、墙体砌筑砌筑前应依照砌块皮数制作皮数杆，在墙体转角处及交接处竖立，皮数杆间距不得超过15m。立皮数竿时要用水准仪抄平，使皮数竿上楼地面标高线与实际相符。使用全顺砌筑形式，上下皮竖向灰缝互相错开1/2砌块长，并不应不大于120mm。砌筑墙与主体构造之间需设立拉接筋，拉接筋采用26每两皮设立一道，墙长超过1m长度不短于1m，且不不大于墙长1/5；墙长不不不大于1m长度为（墙长-50）mm。拉接筋与主体构造固定采用后植筋方式。砌筑墙顶在楼板底或梁底应加一层斜砌。200mm厚墙体落底和顶部斜砌混凝土实心砖因尺寸不一致需补砖立砌。顶部斜砌混凝土实心砖砌筑时间应略有间隔，带填充墙砌筑完毕并应至少间隔7d后，再将其补砌挤密。水平灰缝应平直（加气混凝土砌块水平灰缝厚度为15mm，其她812mm），按净面积计算砂浆饱满度，水平灰缝不应低于80%；竖向灰缝采用加浆法（加气混凝土砌块竖向灰缝宽度为20mm，其她812mm），使其砂浆饱满，竖缝凹槽部位应用砌筑砂浆填实，禁止用水冲浆灌缝，不得浮现瞎缝、透明逢，砂浆饱满度竖直缝不应低于80%。需要移动已砌好砌块或对被撞动砌块进行修整时，应清除原有砂浆，重新铺浆砌筑。每天砌筑高度不得超过1.8m。砌筑砂浆终凝前，应将灰缝刮平。5.2.3.6、构造柱、圈梁、过梁（1）、构造柱构造柱留设位置：砌筑墙拐角处；门洞口两侧；砌筑墙体长度超过5m，砌筑墙体自由端无抱框时设立钢筋混凝土构造柱。构造柱混凝土强度级别C25,内配412通长主筋，箍筋6200。门洞口两侧构造柱截至到圈梁，不延伸至构造顶板，但保证通至顶板构造柱间距不不不大于5米。构造柱配筋箍筋在圈梁上下各600mm范畴内应进行加密，加密区箍筋间距为100mm。构造柱主筋采用后植筋方式设立。构造柱模板支设：构造柱模板采用多层板加木背楞体系。墙体砌筑时事先在墙体上预留脚手孔，用钢管穿过脚手孔对模板进行固定。墙体砌筑时在构造柱位置应砌成马牙槎形状。构造柱模板支设方式详见下图：（2）、圈梁、过梁本工程绝大某些楼层层高为3m，3#11#楼一层层高5.2m。加气混凝土隔墙在门上口设立200墙宽钢筋混凝土圈梁；地上首层门洞高度为2.4m，在门洞口处兼做门过梁过梁采用C25细石混凝土，内配410通长主筋，绑扎接头搭接长度不不大于500mm。箍筋6200。过梁主筋与构造墙、柱连接方式同构造柱与构造楼板规定方式。墙体高度超过3米时增长一道圈梁。如遇到水电设备安装开洞，且开洞尺寸不不大于300mm规定做过梁，过梁尺寸为200200mm，过梁一边伸入洞口边墙体240mm。（3）、拉结钢筋砌块墙内每隔2皮砖设立一道通长拉结钢筋，拉结钢筋为26，放置在灰缝中间。混凝土实心砖每隔8皮设至26通长拉结筋，放置在灰缝中间。拉结筋搭接长度不不大于300mm，并在末端设立180弯钩。拉结筋贯通构造柱，T型墙拉结筋末端弯180锚入墙内。5.2.4、质量原则5.2.4.1、主控项目（1）砖、砌块和砌筑砂浆强度级别应符合设计规定。检查办法：检查砖或砌块产品合格证书、产品性能检测报告和砂浆试块实验报告。5.2.4.2、普通项目（1）、填充墙砌体普通尺寸容许偏差应符合下表规定项次 项 目容许偏差（mm）检查办法1轴线位移10用尺检查垂直度每层5用2m托线板或吊线、尺检查2表面平整度8用2m靠尺和楔形塞尺检查3门窗洞口高、宽（后塞口）5用尺检查4水平灰缝平直度7拉10m线和尺量检查5水平灰缝厚度5皮合计7与皮数杆比较、尺量6竖向灰缝宽度5块合计10尺量抽检数量：a、对表中1、2项，在检查批原则间中随机抽查10%，但不应少于3间；大面积房间和楼道按两个轴线或每10延长米按一原则间计数。每间检查不应少于3处。b、对表中3项，在检查批中抽检10%，且不应少于5处。（2）、填充墙砌体砂浆饱满度及检查办法如下表所示：灰缝饱满度及规定检查办法水平80%采用百格网检查块材底面砂浆粘接痕迹面积垂直80%抽检数量：每步架子不少于3处，且每处不应少于3块。（3）、填充墙砌体留置拉接筋位置应与块体皮数相符合。拉接筋应置于灰缝中，埋置长度应符合设计规定，竖向位置偏差不应高于一皮高度。抽检数量：在检查批中抽检20%，且不应少于5处。检查办法：观测和用尺量检查。（4）、填充墙砌筑时应错缝搭砌，砌块搭砌长度不应不大于砌块长度1/3。抽检数量：在检查批原则间中抽查10%，且不应少于3间。检查办法：观测和用尺量检查。（6）、填充墙砌体灰缝厚度和宽度应对的。抽检数量：在检查批原则间中抽查10%，且不应少于3间。检查办法：用尺量5皮砌块高度和2m砌体长度折算。（7）、填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7d后，再将其补砌挤紧。抽检数量：每检查批抽10%填充墙片（每两柱间填充墙为一墙片），且不应少于3片墙。5.2.5水电施工后修补由于二次构造与水电安装同步进行，关于水电安装对二次构造剔槽导致破坏后修补工作，应有水电安装部进行二次构造修补，修补后由我方技术人员进行验收。5.3、季节施工规定：砌体工程筹划11月1日开工，由于雨季已通过去，施工作业重要为室内作业基本不太受影响，楼层外墙砌筑时在脚手架顶部覆盖塑料布，外侧由于有脚手架密目安全网遮挡故也不太影响，如果下雨重要影响砂浆拌制及砂含水率。5.3.1、砂存储在指定堆料场，存储时采用塑料覆盖。禁止随意堆放。5.3.2、计算配合比时，考虑砂含水率。在拌制砂浆之前应测量砂含水率，若含水率与设计值相差过大，应从新计算配合比。5.3.3、水泥村存储于水泥桶中，水泥桶采用广告布围挡，并留设进出门，不受潮湿天气影响。5.3.4、搅拌站搭设棚子，防止下雨对搅拌质量产生影响。5.4、砌筑脚手搭设采用3.5mm厚48钢管扣件式单立杆双排钢管脚手架。立杆间距为1.50m，排距为1.05m。大横杆步距1.50m，于每个主节点设立小横杆，间距1.5m。地下某些搭设高度为1.80米；地上首层搭设高度3.6米，二层以上搭设高度1.5米。工作面满布脚手板脚手板搭接某些每块板下设立一根小横杆，上面放置一根10钢筋，用铁丝将钢筋与小横杆连接，用以固定脚手板。脚手架搭设顺序：放线铺垫板放底座放置纵扫地杆立杆横向扫地杆第一步小横杆第二步大横杆第二步小横杆加暂时斜撑第三、四步大横杆、小横杆连墙杆接立杆加抛撑铺脚手板及挡脚板。第六章 质量管理6.1、人员控制：证上岗；加强对现场管理和作业人员质量意识教诲和技术培训；严格现场管理制度和生产纪律，规范人作业技术和管理行为；加强勉励和沟通活动等。6.2、材料控制：从施工需要和保证质量规定出发，拟定相应性能技术参数；按照技术先进、经济合理、生产合用、性能可靠、使用安全原则选取选取施工材料，抓好原材料、成品、半成品、构配件采购、材料检查、材料进场验收报验和材料仓储和使用。6.3、环境控制：把握施工过程中每道工序，协调不同专业间施工协作，控制施工管理环境和施工作业环境，以过程精品，保整个屋面工程质量精品。6.4、成品保护办法6.4.1、总体规定：6.4.1.1、严格执行项目部关于规定做好成品保护工作，避免不必要返工影响工期及工程质量。6.4.1.2、成品保护办法贯彻从样板开始施工到样工序验收全过程，成品保护应与施工工艺及工期安排相结合，全过程、全方位认真做好保护办法。所参加工程施工和管理所有人员都负有不可推卸成品保护责任。下道工序施工时要采用相应成品保护办法保护已竣工序成品，同步将成品保护与经济挂勾，保护好奖励，损坏者重罚。做到“全员管理、全员负责”。6.4.1.3、现场成立成品保护小组，加强职工教诲，提高工人成品意识，从思想上做到人人爱护成品，尊重她人劳动成果。6.4.1.4、对破坏施工现场成品人员，若被发现或被看护人员逮住应按照施工现场奖罚规定进行解决。6.4.2、分项工程保护办法6.4.2.1、砌块在装运过程中，应轻码轻放，宜使用专用机具，禁止摔、掷及翻斗车自翻卸货，应计算好每处用量，分类整洁码放。砌块堆放场地应坚实平整并有防雨办法。6.4.2.2、搭拆脚手架时不得碰撞已砌好墙体和门窗边角。6.4.2.3、门框安装后，应将门框两侧300600mm高度范畴钉木板保护，防止损坏。6.4.2.4、安装管线人员不得随意剔凿，要依照安装图事先弹线，拟定好位置，在不影响砌筑构造安全原则下，然后使用切割机进行切割，保证割缝平直、美观。禁止横向切割。6.4.2.5、落地砂浆应及时清除干净，以免与地面粘结，影响下道工序施工。6.5、安全技术办法6.5.1、操作迈进行安全检查，现场操作环境、安全设施和防护用品及机具符合规定后方可施工。6.5.2、砌筑墙体时应搭设脚手架，墙体高度超过4m时脚手架必要支搭安全网。6.5.3、脚手架上堆砖高度不得超过3皮侧砖，同一块脚手板上操作人员不应超过二人。超过2米施工时必要对的佩戴安全带，高挂低用。6.5.4、在楼层施工时，堆放机具不得超过使用荷载，每楼层堆置砌块高度不能超过1米。6.5.5、施工中不得踩踏砌体。6.5.6、使用井字架提高重物时不得超载。6.5.7、砌块运送车辆水平运送两车先后距离不得不大于2米；6.5.8、使用井字架提高重物时不得载人。6.5.9、人工上下传递砌块时，应搭设递砖架子，架子站人板宽度应不不大于60cm。6.5.10、不得在超过胸部以上墙体上进行砌筑。6.5.11、在砌块砌体上不得吊挂重物,也不适当作为其他暂时施工设施、支撑支承点；6.5.12、对于砌筑过程中洒出砂浆必要设专人及时清理。 第七章 文明施工、环保办法71、文明施工办法建立健全现场文明施工规章制度，遵循国家施工现场文明施工关于工作条例进行场容管理。7.1.1、施工现场暂时设施，涉及料场、暂时上下水管道及动力照明设备等，严格按照业重规定进行布置，并做到搭设或埋设整洁。7.1.2、按照现场使用功能划分区域，建立文明施工责任制，明确管理负责人，实行挂牌制度，所辖区域关于人员必要健全责任制。7.1.3、施工作业区有防火、防尘、排水等管理办法。7.1.4、施工现场保持清洁，安排专人负责清扫，现场材料码放整洁。7.1.5、教诲施工人员养成良好习惯，做到活完脚下清，保持施工现场清洁、整洁、有序。72、环保管理办法按公司ISO24001环保体系文献建立健全施工现场环保管理规章制度，建立分方案，建立各种台帐。7.2.1、严格控制粉尘排放各种垃圾及时外运。对易起尘砂裸露材料，活完后必要用密目网覆盖。7.2.2、严格控制固体废弃物及污水排放材料进场时严格控制，防止不合格材料进场。施工中加强质量控制，并制定严格成品保护办法， 以免导致不必要返工修补。施工现场设简易厕所，禁止工人现场随处便溺。废旧材料及时回收运用。7.2.3、垃圾统一管理建立卫生包干区，设立暂时垃圾堆场，及时清理垃圾和边角余料。施工现场不准乱堆垃圾及余物，应在恰本地点设立暂时堆放点，专人管理，做到日集日清，集中堆放，并定期外运。现场材料多，垃圾多，人流大，车辆多。材料要及时卸货，并按规定堆放整洁，施工车辆运送中如有散落，派专人打扫。7.2.4、工地卫生管理施工区，设立标志牌，规定每天清扫，保持整洁卫生。施工现场零散材料和垃圾，要及时清理，垃圾存储不超过2天。浙江省一建建设集团有限公司中关村长三角创新园商务功能区住宅工程项目部9月12日
