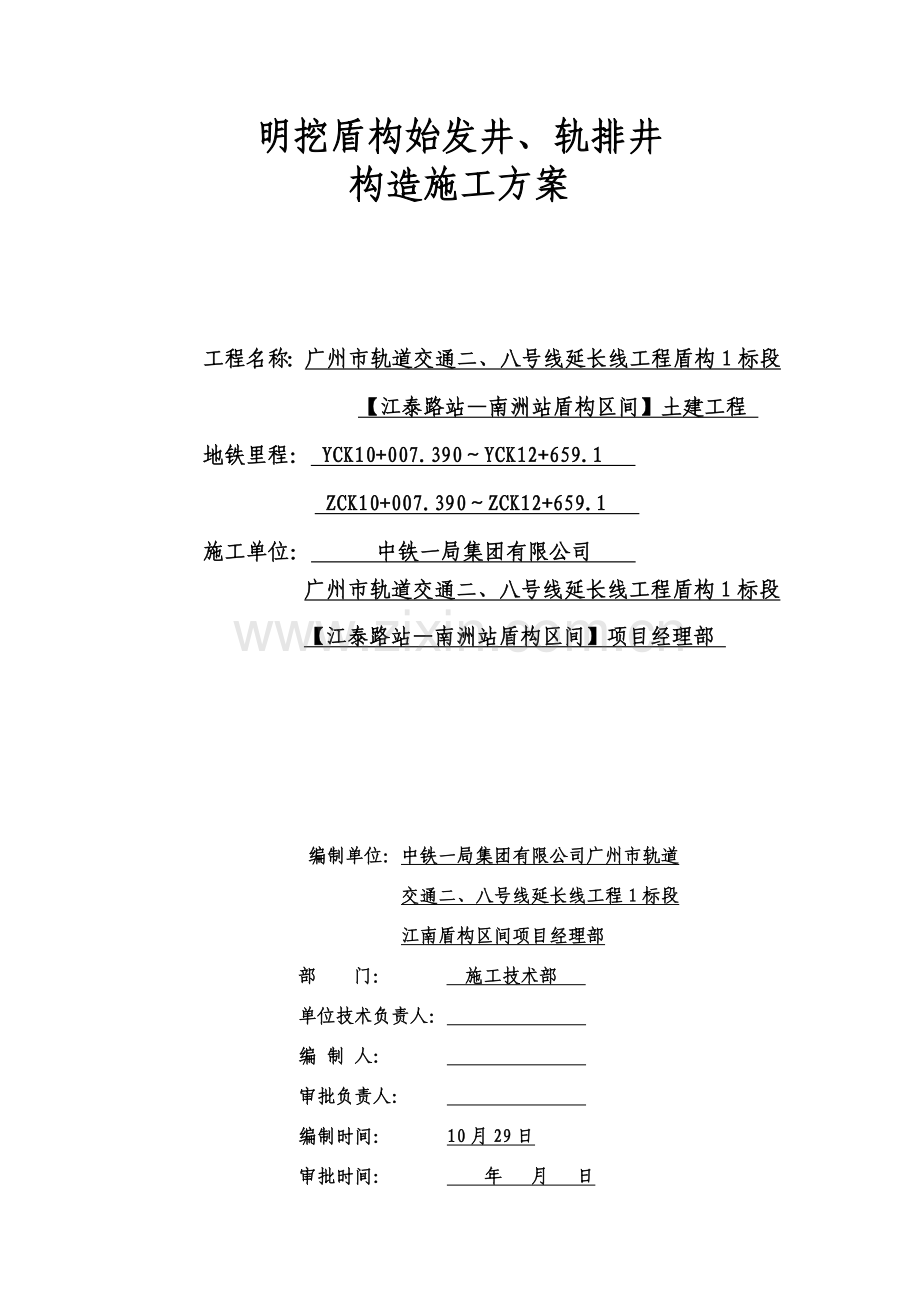

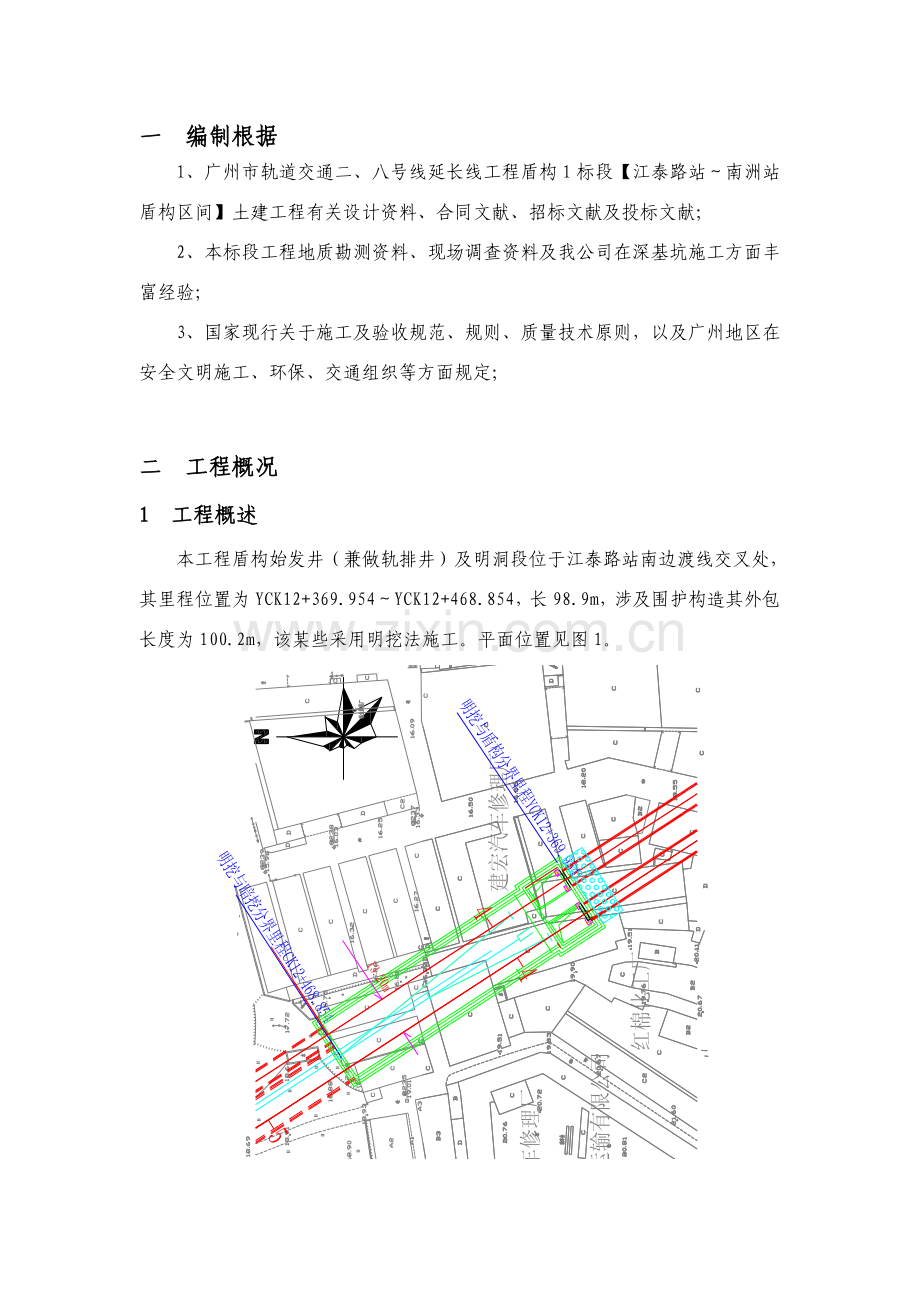

明挖盾构始发井、轨排井构造施工方案工程名称：广州市轨道交通二、八号线延长线工程盾构1标段 【江泰路站南洲站盾构区间】土建工程 地铁里程： YCK10+007.390YCK12+659.1 ZCK10+007.390ZCK12+659.1 施工单位： 中铁一局集团有限公司 广州市轨道交通二、八号线延长线工程盾构1标段【江泰路站南洲站盾构区间】项目经理部 编制单位：中铁一局集团有限公司广州市轨道 交通二、八号线延长线工程1标段 江南盾构区间项目经理部部 门： 施工技术部 单位技术负责人： 编 制 人： 审批负责人： 编制时间： 10月29日审批时间： 年 月 日一 编制根据1、广州市轨道交通二、八号线延长线工程盾构1标段【江泰路站南洲站盾构区间】土建工程有关设计资料、合同文献、招标文献及投标文献；2、本标段工程地质勘测资料、现场调查资料及我公司在深基坑施工方面丰富经验；3、国家现行关于施工及验收规范、规则、质量技术原则，以及广州地区在安全文明施工、环保、交通组织等方面规定；二 工程概况1 工程概述本工程盾构始发井（兼做轨排井）及明洞段位于江泰路站南边渡线交叉处，其里程位置为YCK12+369.954YCK12+468.854，长98.9m，涉及围护构造其外包长度为100.2m，该某些采用明挖法施工。平面位置见图1。图1 盾构始发井（兼做轨排井）及明洞平面位置示意图盾构始发井（兼做轨排井）及明洞段围护构造采用800mm厚地下持续墙，墙底位于微风化地层；插入基底深度为1500mm。盾构井外包长18.1米，宽27.7米，深20.43米，构造为双层双跨框架构造；轨排井及明洞段外包总长为82.1米，宽23.2米，深21.943米，构造采用大跨度马蹄形断面。2 重要工程数量支撑体系重要工程数量详见表2：表2 重要工程数量序号工程项目单位重要工程量123456789三 施工进度安排四 施工组织机构及施工管理1 组织机构我部成立以孙平利为项目经理强有力领导班子进行现场组织管理，并挑选地铁施工经验丰富、年富力强、有责任心人员作为项目施工骨干力量，统一管理和实行该土建工程施工。图3 组织机构图2 施工管理2.1 管理办法实行项目法施工管理，从技术、筹划、合同、质量、安全、文明施工及成本和信息管理上严格按照建立规章制度进行科学管理，保证工程一次验收合格率100%，优良率95%以上。2.2 施工过程职责与组织为了保证冠梁施工质量、加强组织管理及工序技术衔接，施工过程中在贯彻部门岗位责任制基本上实行行政领导和重要管理人员工地值班制度和工序技术负责制度。详细安排如下：施工总负责：孙平利 曾刚 技术总负责：卓普周 张新义 施工现场管理及工序组织协调： 施工负责： 曾 刚 赖创永 技术负责： 党西锋 姚天全施工监测与工序报验： 技术负责： 徐东升 施工负责： 程向阳实验检测： 技术负责： 张朝鲜 施工负责： 徐东升施工过程中，各工序技术负责人负责现场工序技术指引、技术监督，并及时解决施工中遇到技术问题，及时反馈信息。质量监察工程师依照质量总目的，进行施工质量检查，使工程能按合同、设计、规范规定施工；进行隐蔽工程检查评估。安全负责人负责施工安全检查、安全培训教诲、文明施工、环保等工作。物资设备部门负责人依照工程进度状况，合理组织原材料采购、验收和保管；负责各种原材料、机具、设备合理调配，对工程所用材料、机电设备质量和管理负责。五 构造施工工艺流程及控制要点 5.1 施工准备（1）一方面编制构造施工组织设计，并对施工方案进行论证，报关于部门审批后实行。方案中涉及设备、机具、劳动力组织、砼供应方式、现场质量检查办法、砼浇注流程、路线、工艺、砼养护及防止砼开裂等各项办法；（2）基坑开挖至设计标高后，仔细进行测量、放样及验收，禁止超挖；（3）构造施工前，对围护构造表面进行有效防水解决；（4）在每一构造段施工前先施工垫层；（5）对侧墙、中隔墙、暗柱、中楼板、顶板模型支撑系统进行设计、检算、报审批准后，依照施工进度提前安排进料；（6）对构造施工顺序、施工进度安排、施工办法及技术规定向工班及全体管理人员进行认真交底。5.2 垫层施工（1）垫层浇筑前及构造施工期间，将地下水位控制到垫层底如下1.0m。并注意井管保护；（2）明挖至基底设计高程以上2030cm时一方面用人工进行基底清理，避免扰动原状土。施工段两侧设截水沟和集水坑，防止基底浸泡变软；（3）垫层施工时采用商品砼泵送入模，平板振动器振捣，分段对称持续浇注；（4）由于底板直接在已做好垫层上施工，为向底板施工创造条件，在垫层施工时注意如下几点：1）采用人工开挖一次成型，避免二次开挖扰动原状地基，增长回填数量和施工难度。2）按设计标高提高20mm作为板预留沉降量（或经计算拟定沉降量），并沿纵向和横向设立40mm预留上拱度。（5）依照预先埋设标高控制桩控制垫层施工厚度满足设计规定，并及时收面、养护，保证垫层面无蜂窝、麻面、裂缝，垫层施工容许偏差按下表1执行。表1 垫层容许偏差序号项 目容许偏差（mm）检查频率检查办法范 围点 数1厚度+30 -20每施工段4尺量2高程+5 -1010m4水准仪量5.3 底板（涉及底梁）施工（1）底板（底梁）紧随垫层、底板防水层之后施工；（2）构造底板（底梁）钢筋及砼施工；钢筋在地面加工制作好后，吊入基坑内绑扎，焊接质量和搭接长度满足规范及设计规定；制作安装好钢筋经监理工程师检查合格后安装各种预埋件、预留孔，并经检查、核对无误后浇注底板砼。采用商品砼泵送入模，插入式振捣棒振捣，分层、分段对称持续浇注。模板及预埋件、预留孔安装误差按表2执行，钢筋按设计规定加工、安装，容许偏差按表3、表4执行，表2、3、4也合用于侧墙，中隔墙，中板、顶板等施工。表2 模板安装、预埋件、预留孔容许偏差表 序号项 目容许偏差（mm）检查频率检查办法范畴点数1相邻两板表面高低差刨光模板2每个构件4用尺量不刨光模板32表面平整度刨光模板34用2m直尺检查不刨光模板53模内尺寸宽柱、桩51用尺量梁、桁架0、-10板0、-10高柱、桩0、-51用尺量梁、桁架0、-10板0、-10长柱、桩0、-51用尺量梁、桁架0、-5板0、-54侧向弯曲柱、桩L/1500每个构件1沿构件全长拉线量取最大矢高梁、桁架H/1000板L/，且105预留孔洞位置预应力钢筋孔道(梁端)3每个孔洞1用尺量其她106预埋件钢板联结板等位置3每个预埋件1用尺量平面高度21用水准仪量测螺栓锚筋等位置101用尺量外露长度101 注：表中L为构件长度、H为构筑物高度。表3 钢筋加工容许偏差序号项 目容许偏差（mm）检查频率检查办法范畴点数1冷拉率不不不大于设计规定每根(每一类型抽查10%，且不少于5根)1用尺量2受力钢筋成型长度+5、-1013弯起钢筋弯起点位置202弯起高度0、-1014箍筋尺寸0、52用尺量，宽、高各计1点表4 钢筋安装容许偏差表序号项 目容许偏差（mm）检查频率检查办法范畴点数1顺高度方向配备两排以上受力筋排距5每个构件或构筑物2用尺量2受力钢筋间距梁、柱102在任意一种断面量取每根钢筋间距最大偏差值计1点板、墙102基 础2043箍筋间距205用尺量4保护层 厚度梁、柱5每个构件或构筑物5用尺量板、墙3基 础105同一截面内受拉钢筋接头头截面积占钢筋总截面积25%点数计算截面面积注：同一截面指30d长度500mm，d为一根受拉筋直径。5.4 侧墙及中隔墙施工（1）砂浆找平层施工构造设计为全包防水，为保护防水板，立模在围护构造内表面作砂浆找平层。（2）侧墙及中隔墙施工先对围护构造渗漏进行认真堵漏或引排解决，同步施作侧墙防水层，满足规定后按设计方案进行施工。构造侧模采用组合大钢模，依照一次浇筑范畴进行拼接，采用在模板内侧加斜撑办法进行加固。模板支撑系统事先进行受力检算，保证支撑系统强度、刚度、稳定性满足施工规定；侧模支撑方案见图2；图2 侧模支撑示意图6）在施工接缝处设立快易收口网而形成粗糙表面，不必凿毛，为下次砼灌注提供非常抱负结合面。收口网设立要牢固，避免因超重物挤压损坏；7）泵送砼入模，分层分段对称浇注至设计标高。振捣采用插入式振捣棒为主，附着式振捣器为辅，保证侧墙砼振捣密实；8）中隔墙施工用模板与侧墙相似，其详细施工可互相参照进行。9.5 顶板（中板）施工 （1）构造顶板底模采用在方木上铺钢模板，垂直支撑选用48mm，=3.5mm碗扣式满堂红脚手架支撑。立杆顶端加可调定托，以便调节模板高程。立杆间距因顶板厚度不同而异，顶板立杆间距为0.6m0.6m，横杆间距为1.2m，剪刀撑间距为2.03.0m，扫地杆距地面0.3m，并留出检查通道。详细钢管支架密度事先检算，保证强度及变形满足施工规定。拟采用如下办法保证模型刚度、强度：支架钢管间距加密；选用大截面优质方木，并将方木间距加密等。（2）模型按设计预留上拱度，支架在顶板达到设计强度后拆除，避免板体产生下垂、开裂，施工中，对支撑系统所用钢管、木材、脚手架质量经常进行检查，有质量隐患及时修补或裁减；（3）采用泵送商品砼，分层分段对称浇注，顶板砼终凝之前做好压实、提浆、抹面工作，并按规定作好混凝土养护工作。（4）对于盾构井段构造施工时，浇注混凝土后中空楼板，由于中空面积较大，在楼板达到设计强度、拆除钢支撑之前，采用在中空部位增设暂时钢管支撑（间距由计算拟定）办法来保证楼板不被损坏。（5）构造各接头处设立沉降缝，避免由于不均匀沉降影响使用功能。9.6 轨排井及明洞段大跨度马蹄形断面主体构造施工轨排井及明洞段大跨度马蹄形断面构造净空21m（宽）11.2m（高）。地板下施作200mm厚C20素混凝土垫层，底板及拱顶厚1000mm，拱顶以上1000mm及侧墙两侧采用C20砼回填，1000mm以上采用回填土回填。见图3。图3 大跨度马蹄形断面构造示意图该段主体构造施工时，采用型钢I20冷弯拱架支撑，间距750mm一道，模板采用3015组合钢模，浇注二衬混凝土时，按9m一段进行施工。1、型钢拱架设计型钢拱架及支撑示意见图9-36。拱架用I20型钢分7段冷弯制作，每段之间用螺栓连接，采用20槽钢及42钢管构成支撑体系。拱架纵向按照间距750mm一榀布置，纵向每榀之间用25钢筋连接（连接筋环向间距mm）。图5 型钢拱架及支撑示意图2、混凝土浇注拱架立好后，按9m一段浇注二衬构造混凝土，堵头模板采用木模，浇注混凝土时，从两边对称向中间进行，浇注达到设计厚度后，人工摸平顶面。浇注完毕后养护等强，模板及拱架等二衬混凝土达到设计强度后拆除。9.7 基坑回填施工工艺及技术办法顶板回填土在相应构造砼强度达到设计强度并做好防水层，及经监理工程师验收后分段分层回填。详细施工办法和程序如下：（1）回填前将基坑内积水、杂物清理干净；（2）构造两侧、顶板以上采用粘土回填，厚度不少于0.5m，其他部位依照价格和土源，选取符合设计规定填料；（3）各类回填土使用前分别取样测定最大容重和最佳含水量，并做压实实验，拟定填料含水量控制范畴，铺土厚度和压实密度等参数；（4）回填分段分层夯填，层厚2030cm，在构造两侧和顶板上50cm以内，采用人工使用蛙式打夯机夯填，当填土厚度不不大于50cm时改用轻型压路机碾压，碾压时薄填、慢行、先轻后重、重复碾压，按机械性能控制行驶速度，压碾时搭接宽度不不大于20cm，人工夯填时夯与夯之间重叠不不大于1/3夯底宽度，分段施工松铺前已填土边坡作成台阶，台阶宽度不大于1m，高度不不不大于0.5m；（5）每层夯填结束后取样检查回填土密实度，机械碾压时，每层填土按基坑长50m（且不不不大于1000m2）取一组，人工夯实时，每层填土按基坑长度25m（且不不不大于500m2）取一组，取样点不少于6个，在中部和两边各取两点，遇有填料类别和特性明显变化或压实质量可疑处恰当增长点位，对粘土采用环刀法检测，对砂性土采用灌砂法检测，达到密实度后进行上层回填；（6）回填碾压密实度满足地面工程设计规定，如设计无规定期，按表6；表6 基坑回填碾压密实度顶板如下标高(cm)最低压实度(%)迅速和主干道路次干道支路绿地地下管线06095/9887/9087/9087/9095/986015093/9590/9290/9287/9087/90150如下87/9090/9290/9287/9087/90（7）每层回填做成不少于2%横坡和向未填方向形成纵下坡，以利雨期排水，回填时集中力量，取、运、填、平、压各环节紧跟作业，抓紧晴天时间分段施工。雨季施工，密切注意天气预报，雨前不填筑非透水性土壤；（8）在回填过程中遇到地下管线永久复位段，做好回填与管线复位协调工作，在保证管线按设计复位前提下进行顶板回填工作。
