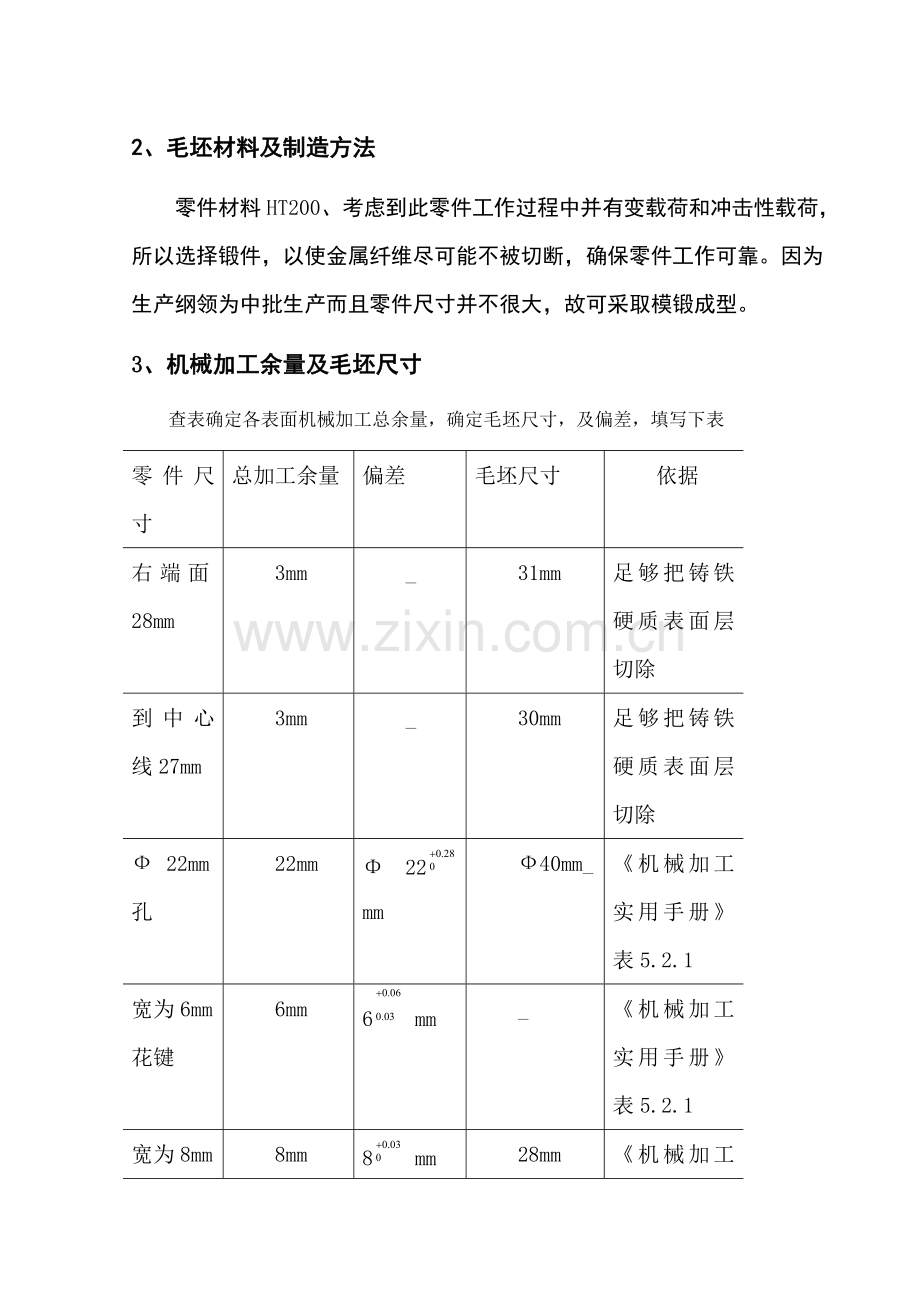

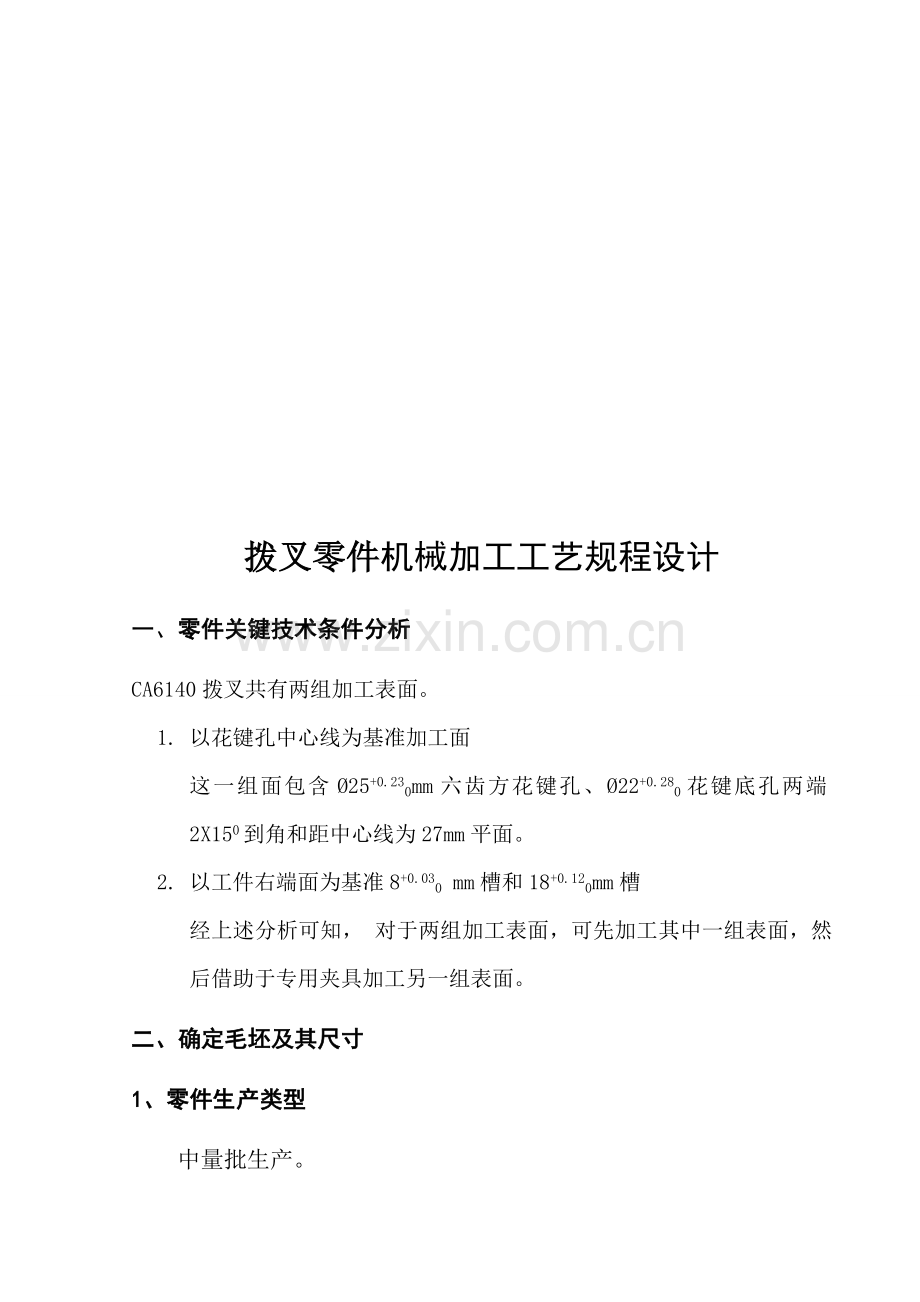

拨叉零件机械加工工艺规程设计 一、零件关键技术条件分析 CA6140拨叉共有两组加工表面。 1. 以花键孔中心线为基准加工面 这一组面包含Ø25+0.230mm六齿方花键孔、Ø22+0.280花键底孔两端2X150到角和距中心线为27mm平面。 2. 以工件右端面为基准8+0.030 mm槽和18+0.120mm槽 经上述分析可知, 对于两组加工表面,可先加工其中一组表面,然后借助于专用夹具加工另一组表面。 二、确定毛坯及其尺寸 1、零件生产类型 中量批生产。 2、毛坯材料及制造方法 零件材料HT200、考虑到此零件工作过程中并有变载荷和冲击性载荷,所以选择锻件,以使金属纤维尽可能不被切断,确保零件工作可靠。因为生产纲领为中批生产而且零件尺寸并不很大,故可采取模锻成型。 3、机械加工余量及毛坯尺寸 查表确定各表面机械加工总余量,确定毛坯尺寸,及偏差,填写下表 零件尺寸 总加工余量 偏差 毛坯尺寸 依据 右端面28mm 3mm _ 31mm 足够把铸铁硬质表面层切除 到中心线27mm 3mm _ 30mm 足够把铸铁硬质表面层切除 Ф22mm孔 22mm Φ22 mm Ф40mm_ 《机械加工实用手册》表5.2.1 宽为6mm花键 6mm 6 mm _ 《机械加工实用手册》表5.2.1 宽为8mm槽 8mm 8 mm 28mm 《机械加工实用手册》表5.2.1 宽为18mm槽 18mm 18 mm 34mm 《机械加工实用手册》表5.2.1 三、加工工艺过程设计 1、定位基准选择 (1)粗基准选择:因为要确保花键中心线垂直于右端面,所以以Φ40外圆表面粗基准。 (2)精度基准选择:为确保定位基准和工序基准重合,以零件A面为精基准。 2、零件表面加工方法选择 宽为8槽两侧面,公差等级为IT9,表面粗糙度为Ra1.6,加工方法选择为:粗铣、半精铣、精铣; 宽为18槽两侧面,公差等级为IT6,表面粗糙度为Ra3.2,加工方法选择为:一次行程、二次行程、; 宽为6花键槽两侧面,公差等级为IT9,表面粗糙度为Ra3.2,加工方法选择为:粗铣、半精铣; 直径为25花键圆面,公差等级为IT7,表面粗糙度为Ra1.6,加工方法选择为:粗铣、半精铣、精铣; 直径为22内孔面,公差等级为IT12,表面粗糙度为Ra6.3,加工方法选择为:粗扩、一次扩孔; 到花键中心线为27mm平面,公差等级为IT6,表面粗糙度为Ra3.2,加工方法为:粗铣、半精铣。 3、制订工艺路线 工艺阶段划分,如 工序Ⅰ:(具体工序内容,包含定位基准) 工序Ⅱ: (1)以Ф40mm圆柱面为粗基准。选择C3163-1转塔式六角车床及三爪卡盘夹具。粗、精车端面,钻、扩花键底孔、倒两端15°倒角; (2) 拉花键。以右端面为基准; (3) 铣削槽左端面,以花键中心线及右端面为基准。选择X62W卧式铣床加专用夹具, (4) 铣削8+0.030mm槽。以花键中心线及右端面为基准。选择X62W卧式铣床加专用夹具; 四、工序设计 1、选择加工机床: ①工序Ⅰ:(选择依据,零件形状、大小,经济精度,表面粗糙度要求等) 2、确定工序尺寸 (1)确定各圆柱面工序尺寸 加工表面 工序名称 工序双边余量 工序尺寸及公差 表面粗糙度 Φ40mm圆端面 粗车 — — Ra12.5 精车 — — Ra3.2 Φ22 内孔 粗扩 20.75 21.5 Ra25 一次扩孔 0.19 22 Ra3.2 倒两端15°倒角 粗车 — — Ra12.5 半精车 — — Ra6.3 Φ25、宽为6花键 粗铣 高1.5、宽6 25、6 Ra3.2 精拉 高0.0115、宽0.015 25、6 Ra1.6 到花键中心线为27mm平面 粗铣 — — Ra12.5 半精铣 — — Ra6.3 精铣 — — Ra3.2 宽为8、高为8mm槽 粗铣 7 7 Ra12.5 半精铣 0.25 7.5 Ra6.3 精铣 0.015 8 Ra1.6 宽为18、高为23mm槽 粗铣 17 17 Ra12.5 半精铣 0.25 17.5 Ra3.2 精铣 0.003 18 Ra3.2 (2)轴向尺寸确定 依据工艺尺寸链 工艺过程安排 五、确定切削用量 1、工序Ⅰ切削用量确实定 一)工序1 :车削右端面。 (1) 粗铣 1).背吃刀量确实定 ap=2.5mm 2).进给量确实定:由文件【1】表5-11按铣刀直径50mm,齿数为6条件选择每齿进给量fz为0.4mm/z 3).由文件【1】表5-13.按高速钢立铣刀d/z=50/6条件选择,铣削速度v=42m/min 由文件【1】公式(5-1) n=1000×42/3.14×50=267.38 r/min 参考文件【1】表4-15选择X51型立式铣床主轴转速,取转速n=255r/min,再将此转速代入公式(5-1)可求出实际铣削速度v=πdn/1000=40.06 m/min (2) 2、精铣 1).背吃刀量确实定 ap=0.5mm 2).进给量确实定:由文件【1】表5-11,按铣刀直径50mm,齿数为6条件选择每齿进给量fz为0.25mm/z 3).铣削速度计算:由文件【1】表5-13,按高速钢立铣刀d/z=50/6条件选择,铣削速度v为47 m/min。由文件【1】公式(5-1) n=1000×47/3.14×50=299.21 r/min 。参考文件【1】表4-15选择X51立式铣床主轴转速,取n=300 r/min,再将此转速代入文件【1】公式(5-1)可求出该工序实际铣削速度为 v=πdn/1000=47.12 m/min。 二)工序2钻孔、扩孔、倒角。 (1)、钻孔 钻头选择:见《切削用量简明手册》表2.2 钻头几何形状为(表2.1及表2.2):双锥修磨具刃,钻头参数: d=Ф20mm β=30°,2Φ=118°,2Φ=70°,bε=3.5mm ,ao=12°, Ψ=55°,b=2mm,=4mm。 依据《切削用量简明手册》表2-9确定f=0.48 a、按机床进给强度决定进给量:依据表2.9 ,当σb=210MPa d0=20.5mm 可确定f=0.75。 按C3163-1 车床说明书   取 f=0.62mm/n. b、 决定钻头磨钝标准及寿命 表2.21,当do=20mm、钻头最大磨损量取0.6 寿命T=45min. c、切削速度 由《切削用量简明手册》,表2.15得 V=21m/min n=1000V/D=334.4 由机床技术资料得和334.4靠近有280n/m和400n/min 取280n/min 取n=280m/min. 实际V=17 m/min d、 基础工时,Tm=L/nf=(80+10)/280x0.62=0.32 (min) 入切量及超切量由表2.29. 查出Ψ+△=10mm 所以Tm=L/nf=(80+10)/280x0.62=0.32 (min) (2)、扩孔 刀具直径do=21mm;刀具几何参数同上。 因为两孔直径相差不大,为了节省停车和调换走刀量等辅助时间,n和f全部不变,所以Tm同上 Tm=0.32 倒角刀具15°锪钻因为两孔直径相差不大,以表面粗度要求不高手动进给。 (3)、倒角 刀具:专用刀具。此工步使用到专用刀具和手动进给。 检验机床功率 按《切削用量简明手册》表 1.24 能够查出 当σb=160~245HBS ap≤2.8mm f≤0.6mm/r  Vc≤41m/min  Pc=3.4kw 按C3163-1 车床说明书 主电机功率P=11kw 可见Pc比P小得多所以机床功率足够所用切削用量符合要求 钻削功率检验按《切削用量简明手册》表 2.21 当do=21 mm f=0.64 mm 查得转矩M=61.8 N.M 《切削用量简明手册》表由表2.32 得功率公式 PC=McVc/30do=61.8x17/30x21=1.67km 按C3163-1 车床说明书 主电机功率P=11kw 可见PC比P小得多,所以机床功率足够,所用切削用量符合要 三)工序3 拉花键孔 单面齿升:依据相关手册,确定拉花键孔时花键拉刀单面齿 为0.06mm,拉削速度 v=0.06m/s(3.6m/min) 四)工序4 铣削到花键中心线为27mm平面 (1)粗铣 1).背吃刀量确实定: ap=2.7 mm 2).进给量确实定:由《机械加工实用手册》表6.1.25按高速钢立铣刀直径32mm,齿数为6条件选择每齿进给量fz为0.25mm/z; 3).铣削速度计算:由《机械加工实用手册》表6.1.25.按高速钢立铣刀d/z=32/6铣削速度v=36m/min,由《简明机械加工工艺手册》P301 公式v=得 n=1000×36/3.14×32=358.28 r/min。 (2)精铣 1).背吃刀量确实定: ap=0.3mm 2).进给量确实定:由《机械加工实用手册》表6.1.25按高速钢立铣刀直径32mm,齿数为6条件选择每齿进给量fz为0.18mm/z; 3).铣削速度计算:由《机械加工实用手册》表6.1.25.按高速钢立铣刀d/z=32/6铣削速度v=39m/min,由《简明机械加工工艺手册》P301 公式v=得n=1000×39/3.14×32=387.94 r/min。 五)工序5 铣削宽为18mm槽 粗铣 刀具选择:选择高速钢镶齿三面刃铣刀,直径d=75,齿数z=10; 1)背吃刀量确实定:ae=23mm ap=15mm 2)进给量确实定:由《机械加工实用手册》表6.1.21得fz=0.08 mm/z; 3)切削速度计算:由《机械加工实用手册》表6.1.21按高速钢镶齿三面刃铣刀d/z=75/10铣削速度v=40m/min, 由《简明机械加工工艺手册》P301 公式v=得n=1000×40/3.14×90=141.54 r/min。 精铣 刀具选择:选择高速钢镶齿三面刃铣刀,直径d=75,齿数z=10; 1)背吃刀量确实定:ae=23mm ap=3mm 2)进给量确实定:由《机械加工实用手册》表6.1.21得fz=0.05 mm/z; 3)切削速度计算:由《机械加工实用手册》表6.1.21按高速钢镶齿三面刃铣刀d/z=75/10铣削速度v=85m/min, 由《简明机械加工工艺手册》P301 公式v=得n=1000×85/3.14×90=300.78r/min。 六)工序6 铣削宽为8mm槽 粗铣 刀具选择:选择高速钢镶齿三面刃铣刀,直径d=75,齿数z=10; 1)背吃刀量确实定:ae=8mm ap=7mm 2)进给量确实定:由《机械加工实用手册》表6.1.21得fz=0.05 mm/z; 3)切削速度计算:由《机械加工实用手册》表6.1.21按高速钢镶齿三面刃铣刀d/z=75/10铣削速度v=59m/min, 由《简明机械加工工艺手册》P301 公式v=得n=1000×59/3.14×75=250.53 r/min。 精铣 刀具选择:选择高速钢镶齿三面刃铣刀,直径d=75,齿数z=10; 1)背吃刀量确实定:ae=8mm ap=1mm 2)进给量确实定:由《机械加工实用手册》表6.1.21得fz=0.05 mm/z; 3)切削速度计算:由《机械加工实用手册》表6.1.21按高速钢镶齿三面刃铣刀d/z=75/10铣削速度v=85m/min, 由《简明机械加工工艺手册》P301 公式v=得n=1000×85/3.14×75=360.93 r/min。 参考文件: 1 艾兴,肖诗纲主编.切削用量简明手册.第三版. 北京:机械工业出版社 ,. 2夏祖印,张能武主编 .机械加工实用手册 .合肥:安徽科学技术出版社,. 3徐圣群主编. 机械加工工艺手册.上海:上海科学技术出版社,1991. 4张世昌主编.机械制造技术基础.北京:高等教育出版社,. 注: 1、说明书内容计算完以后,填写“机械加工工艺过程卡”和“机械加工工序卡”,表格见本人给出“表格填写范例”。 2、此表格不属于说明书内容,另外单独打印。 3、能够到图书馆借“机械制造技术基础课程设计”相关书籍里面例子及本人给出实例进行参考,具体过程以本说明书格式为准(字体大小可合适调整)。 4、设计完以后,要提交以下内容: 1)设计说明书一份; 2)“机械加工工艺过程卡”一张; 3)“机械加工工序卡”若干张;
