XPS EPS 挤塑聚苯板外墙体保温
施
工
方
案
编制： 许宁伟
审核： 杨 猛

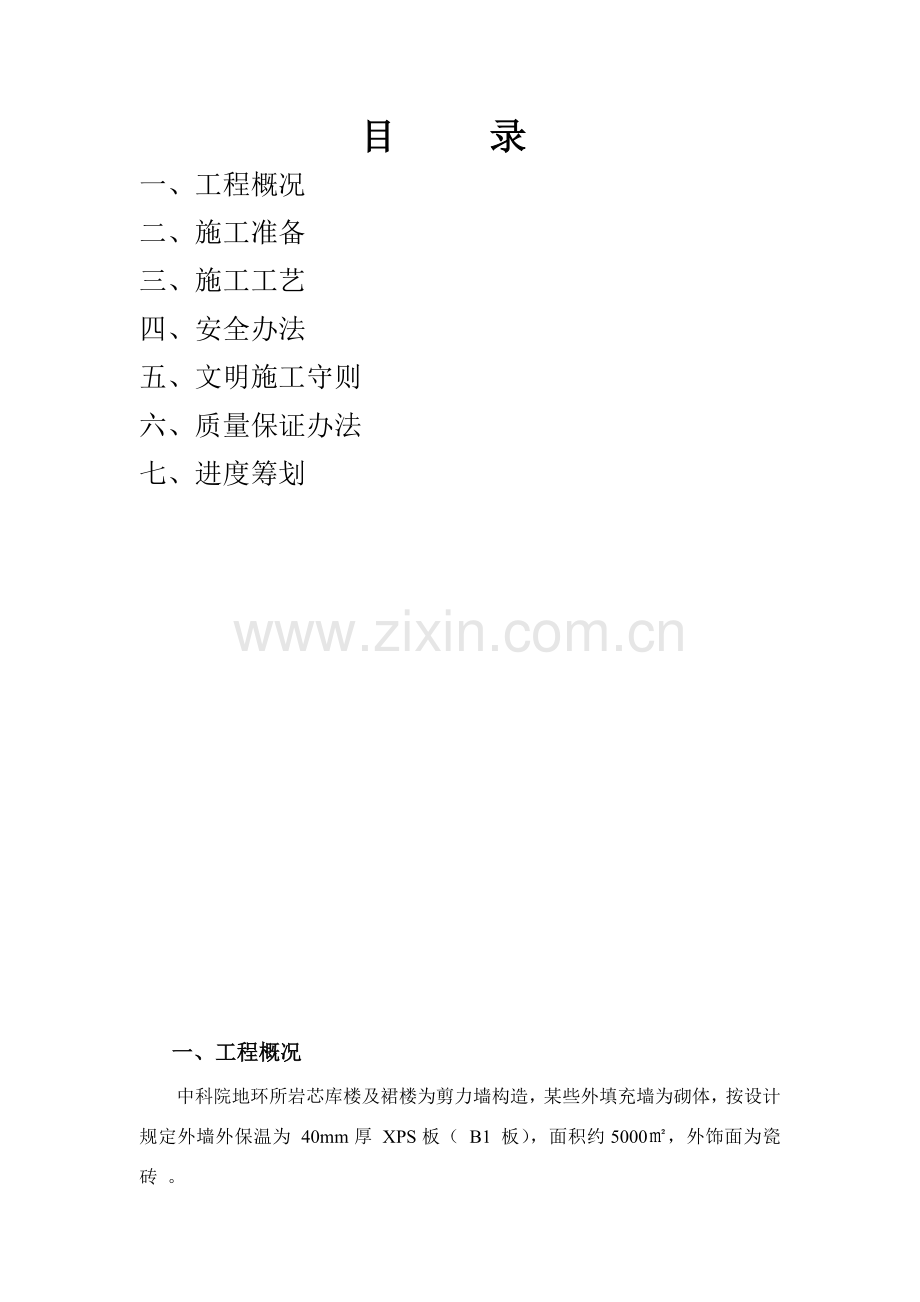

目 录
一、 工程概况
二、 施工准备
三、 施工工艺
四、 安全办法
五、 文明施工守则
六、 质量保证办法
七、 进度筹划
一、工程概况
中科院地环所岩芯库楼及裙楼为剪力墙构造，某些外填充墙为砌体，按设计规定外墙外保温为 40mm厚 XPS板（ B1 板），面积约5000㎡，外饰面为瓷砖 。
二、 施工准备
1、 组织管理机构
我公司在项目工程管理上，以现场项目经理代表公司全权负责工程进度、质量、安全。下设生产、质量、安全负责人。全权监督施工中各项工作，并在公司监督与指引下，努力完毕工作，交贵部一种优质、满意、放心工程。
安全员
项目经理
生产负责人
质量员
安装一队
（ 17人）
安装二队
（ 35 人）
注：项目执行经理电话 施工一队队长电话
施工二队队长电话
2、 施工机械准备
斗车 10台，电动搅拌器（电锤） 15个，裁板刀人手一把，靠尺 15 个，三级电箱4 个，拌料桶 15 个，大水桶3 个，手锤20 把，滚刷20 把，放线绳10 卷，冲击钻4 台，电线 150米，钢丝剪 15 把，网剪刀2 把。
3、 材料准备
为了保证工程质量，一方面严把材料质量关，杜绝不合格材料进入施工现场。进入施工现场材料必要有检查报告和出厂合格证。
① XPS板材性能指标应符合陕J12图集1.4.2规定。
XPS保温板性能指标
表1.4.2
项目
单位
性能指标
型号
X150
Zx250
X300
X350
X400
X450
X500
压缩强度
（45天）
Kpa
≥150
≥250
≥300
≥350
≥400
≥450
≥500
密度
Kg/m3
25-32
26-34
32-42
35-45
35-50
吸水率
（侵水96h）
%
≤1.5
≤1.0
导热系数
10℃
25℃
W/m
K
≤0.028
≤0.030
≤0.027
≤0.029
尺寸稳定性（70℃+2℃，48h）
%
≤2.0
≤1.5
≤1.0
燃烧性能
B1
② 聚合物粘接砂浆性能指标应符合陕J12图集1.5.3规定。
聚合物粘结砂浆指标
表1.5.3
项 目
指 标
拉伸粘结强度，Mpa
（与水泥砂浆）
常温常态
≥0.70
耐水
≥0.50
拉伸粘结强度，Mpa
（与18+1kg/m3聚苯板）
常温常态
≥0.10，或聚苯板破坏
耐水
≥0.10，或聚苯板破坏
可操作时间，h
≥2
③ 聚合物抹面砂浆性能指标应符合陕J12图集表1.5.4规定。
聚合物抹面砂浆技术指标
表1.5.4
项 目
指 标
拉伸粘结强度，Map
（与18+1kg/m3）
常温常态
≥0.10，或聚苯板破坏
耐水
≥0.10，或聚苯板破坏
常温常态
≥0.10，或聚苯板破坏
抗裂性
厚度5mm如下无裂纹
柔韧性
抗压强度/抗折强度（水泥基）
≤3.0
开裂应变（无水泥基），%
≥1.5
可操作时间，h
≥2
④ 热镀锌电焊网性能指标应符合陕J12图集1.5.5规定。
热镀锌电焊网技术指标
表1.5.5
项目
单位
指标
工艺
——
热镀锌
丝径
mm
0.90+0.04
网孔大小
mm
12.7×12.7
焊抗拉力
N
＞65
镀锌层重量
g/㎡
≥122
⑤ 耐碱玻璃纤维网格布性能指标应符合陕J12突击表1.2.5规定。
耐碱型玻璃纤维网格布性能指标表
表1.5.6
实验项目
性能指标
单位面积质量，g/㎡
≥130
耐碱断裂强力（经、纬向），N50mm
≥750
断裂应变（经、纬向），%
≤5.0
耐碱断裂强力保存率（经、纬向），%
≥50
⑥ 密封膏应采用耐候性硅酮建筑密封膏，其性能指标应符合《建筑用硅酮构造密封胶》（GB16776—1997）规定。
⑦ 变形缝背衬材料采用发泡聚乙烯实心圆棒，其直径按缝宽1.3倍选用。
3、施工方案编制根据
（1） 外墙外保温构造图集陕J12图集。
（2） JGJ-144-《外墙外保温工程技术规程》。
（3） 结合我公司近年来外墙外保温施工经验上总结编制。
三、XPS外墙外保温施工工艺：
（一）施工条件（由甲方提供）
1、主体或已刮槽墙体（填充墙），其垂直平整应满足规范规定（4mm以内），刮槽墙体表面应有强度，以不掉砂为准，主体外墙面垂直平整未满足规定都状况下，甲方应及时以找平修正。
2、外墙安装件及窗框安装到位。
3、雨天停止施工，对施工中聚合物粘结砂浆和抹面砂浆未凝固墙面，要使用防雨布遮罩，以防止雨水冲刷未凝固墙面。
4、在墙体外部装饰有分格缝或特殊装饰方案应提前制定，并予配合。
5、外墙面上穿墙孔洞应及时封堵密实且满足抗渗规定。
6、施工现场环境温度在施工中和施工后24小时内不低于5℃，施工时风力不不不大于5级。
（二）工艺流程：
饰面瓷砖XPS外保温工艺流程：
基层墙面清理（界面解决）→配备聚合物粘结砂浆→贴板每一层做一种防火隔离带→抹底层聚合物砂浆→挂钢丝网→安装紧固件→抹面层聚合物抗裂砂浆。
（三）工艺流程
1、饰面贴瓷XPS外保温工艺规程：
（1）基层墙面解决：
用NaHO溶液（5%浓度）清洗基层墙体油污及脱模剂，并对杂物进行清除，用界面剂对剪力墙或水泥压光墙面进行毛化解决。
（2）配制聚合物砂浆：
①按干粉与水配比量（3.5：1）剂量先将水倒入搅拌桶，再边搅拌边加入干粉，搅拌中必要用专用电动搅拌器搅拌。
②待干粉加入完毕停止搅拌，静置5分钟，再搅拌即可使用，配备好粘接砂浆宜在初凝前用完。
（3）贴板
①针对楼槽高度，板材选用1200×600规格。板材选定后对墙面进行排版，按XPS贴板工艺规定，精确、合理拟定贴板位置。
②XPS板材横向粘贴，相邻两板错缝为1/2板长，局部错缝最小不不大于200。板与板之间要挤紧，不得有缝。因切割不直形成缝隙用XPS板条塞实，每贴完一块板，应将挤出粘结砂浆清除。
③门窗洞口角外不容许接缝，接缝距离四角不不大于200，以免洞口处浮现裂缝，其他洞口参照门窗洞口解决。
④耐碱玻璃纤维网翻包做法：在门窗洞口，变形缝两侧等处预粘玻纤网，总宽度200mm，翻包某些宽度为80mm。
⑤变形缝留置及作法：在贴板过程中，墙面应留置变形缝，留办法横向每三层面留置一道，其做法见下图所示：
⑥阴阳角部位粘贴时板材应咬茬互锁，禁止有通缝浮现。
⑦当遇到有突出墙面建筑配件时，应用整幅保温板套割，其切割边沿应顺直、平整，不得用零板拼凑。
⑧依照工程特殊性和我公司近年施工经验，对XPS聚苯保温板粘贴工艺采用粘点加密，增大粘结面以保证板材粘结强度（粘结而不不大于40%），详细做法见下图
⑨保温板粘贴完毕后，检查墙面平整、垂直度，如有高出某些，用钢刷进行打磨，不要沿着与保温板接缝平行方向打磨。
（4） 抹底层聚合物砂浆：
①聚合物抹底层砂浆干粉与水比例为3.5 ：1，配制办法同粘结砂浆。
②将配备好聚合物砂浆在板面上薄抹一层，厚度约为3mm为宜。
③在板面抹底面聚合物砂浆同步，将门窗洞口墙体边角翻包布压入砂浆内。
（5） 挂镀锌钢丝网
XPS外墙保温在外饰面为瓷砖时，为增强抹面层拉结强度和刚性以满足饰面瓷砖刚性规定，宜采用丝径为0.9mm热镀锌钢丝网。钢丝网在挂置时，应保证网面平整并紧贴底层聚合物砂浆面，保证钢丝网搭接不不大于40mm。
（6） 安装固定件：
固定件安装是XPS粘贴加固在质量、安全上一种重要保证办法。规定操中固定件锚入基层深度为50mm。紧固件采用专用塑料胀管，其中1200×600板材固定件布局见下图。
（7） 抹面层聚合物砂浆：
①完毕上述工序后进行XPS板保温最后一道工序，抹面层聚合物砂浆。抹面砂浆干粉与水配制和搅拌同底层砂浆办法相似。做此道工序必要保证面层平整，厚度不低于5mm，有关技术数据达到规范规定以内。
②在墙面施工预留孔洞四周40mm范畴内，暂不抹面层聚合物砂浆，待大面积施工完毕后修补。
四、安全办法：
为了保证施工安全、项目全员严格遵守安全规章制度和施工现场规定，同步必要执行如下各条：
1、 进入施工现场必要戴安全帽；
2、 禁止穿拖鞋上岗；
3、 禁止酒后上岗；
4、 乘工程电梯时切勿将手指头伸出网外；
5、 使用施工吊栏时，必要系好安全带；
6、 禁止从楼上向下抛物以防伤人；
7、 禁止擅自接电，如需用电须经合伙方批准，并派专人操作；
8、 不熟悉或黑暗场合及预留洞口切勿进入，以防发生意外。
9、 冲击钻等电动工具须指派专人使用，使用前看懂阐明，检查与否完好。
10、登高作业，一定要检查脚手架牢固性，否则不得攀登。
11、外架作业必要系好安全带，每天必要有专人检查。
五、文明施工守则
1、服从合伙方、监理方管理；
2、进入施工现场应做到衣帽整洁、佩带胸牌；
3、礼貌待人，禁止打闹；
4、禁止乱扔杂物，保持现场整洁；
5、板材、辅料统一按不同分类堆放整洁；
6、禁止随处大小便；
7、每天做到工完场清，并将垃圾堆放在指定地点；
8、积极搞好与其她工种配合工作；
9、做好各方成品保护工作。
六、质量保证办法
建立以项目经理为组长，项目现场质量监督员为副组长项目质量管理小组，负责该项目全面质量管理，实行项目质量管理目的责任制，按照谁施工，谁负责原则，讲质量目的层层贯彻到人，同步应做到如下各条：
1、认真做好技术交底、图纸会审。严格按照施工图纸、施工规范、图集和施工方案施工。
2、严格材料检查制度，把好质量关，杜绝不合格材料流入施工现场。
3、所有施工人员在施工前必要进行技术培训和技术交底，增强质量意识，齐抓共管创优质。
4、强化三检制度贯彻，实行自检、互检、专检办法，每次检查均认真填写记录，除设专职质量检察员，各工种应设兼职质检员，发现问题即时解决。
5、在进行下道工序施工前，须经项目经理、质检员检查合格后，交报监理工程师进行检查确认。
6、严格进行质量管理奖罚办法，质量管理与经济挂钩考核，奖优罚劣。
7、雨天停止施工。
8、质量验收原则：
板材质量符合设计规范规定，检查办法：检查产品合格证书、检查报告、施工记录等；各某些粘结质量检查办法；粘结牢固，且粘结而不少于40%，手掰抽查；板缝解决办法：用XPS板条塞实；表面质量无缺棱掉角，且应整洁、接茬凭平整干净；阴阳角方正、垂直。
9、聚苯板板安装容许偏差和检查办法见下表。
聚苯板安装容许偏差和检查办法
项次
项目
容许偏差（mm）
检查办法
1
表面平整
3
用2m靠尺楔形塞尺检查
2
立面垂直
4
用2m垂直检查尺检查
3
阴阳角垂直
4
用2m托线板检查
4
阳角方正
2
用200mm方尺检查
5
接茬高差
1.5
用直尺和楔形塞尺检查
七、进度筹划
我公司将保证按双方商定工期，合理组织施工力量，保质、保量准时完毕任务。
陕七建岩芯库项目部
年 月 日
