第一章 施工前准备
1、材料准备：
施工所需材料：页岩实心砖、水泥、砂、成品C30混凝土盖板；C15商品混凝土。

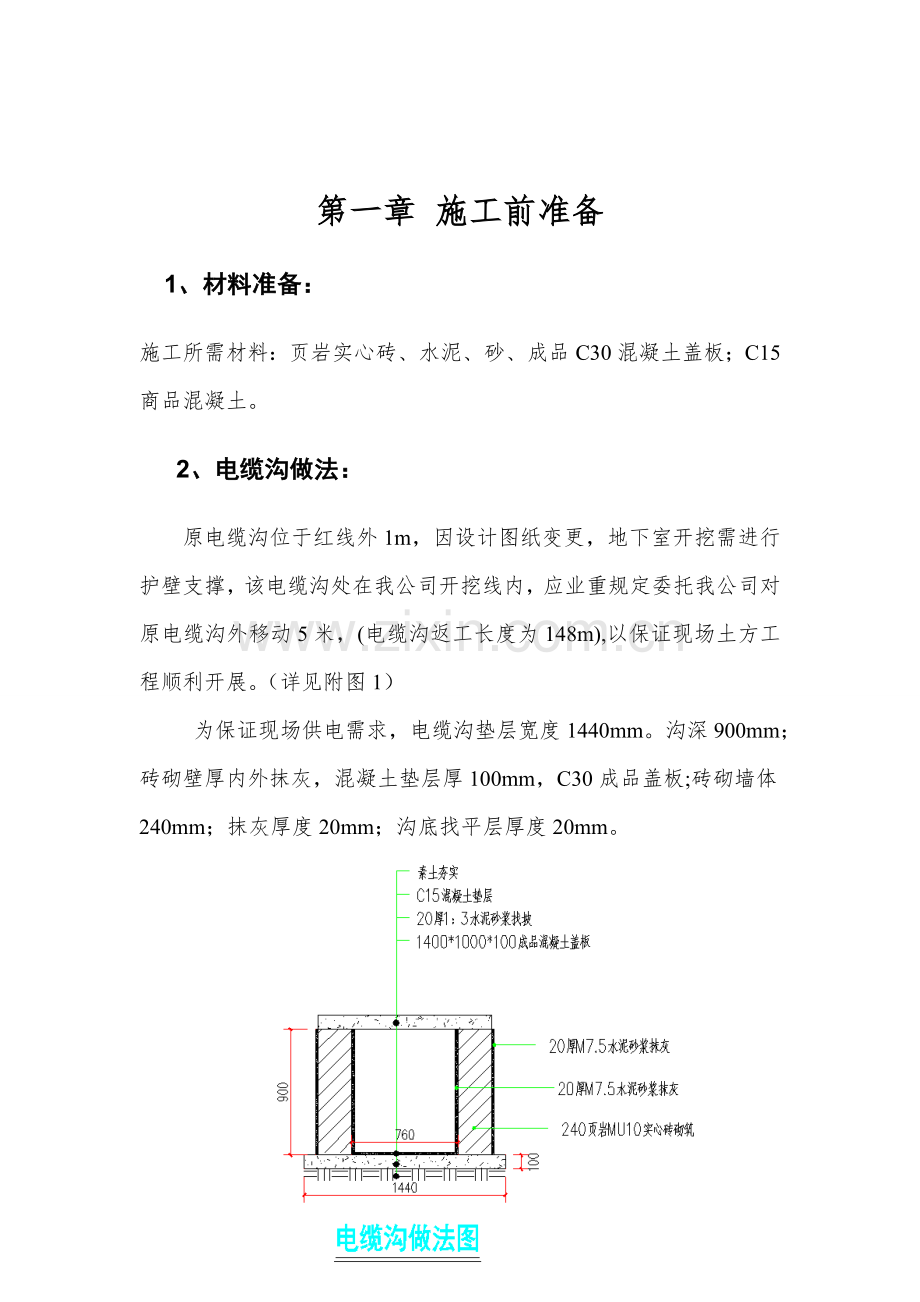

2、电缆沟做法：
原电缆沟位于红线外1m，因设计图纸变更，地下室开挖需进行护壁支撑，该电缆沟处在我公司开挖线内，应业重规定委托我公司对原电缆沟外移动5米，(电缆沟返工长度为148m),以保证现场土方工程顺利开展。（详见附图1）
为保证现场供电需求，电缆沟垫层宽度1440mm。沟深900mm；砖砌壁厚内外抹灰，混凝土垫层厚100mm，C30成品盖板;砖砌墙体240mm；抹灰厚度20mm；沟底找平层厚度20mm。

3、机械投入
序号
机械名称
规格型号
数量（台）
备注
1
挖掘机
PC260型
1

2
挖掘机
PC65型
1

3
自卸运送车
20T
2

4、劳动力安排
工种名称
数量（人）
备注
技工
8

砖工
10

抹灰工
8

混凝土工
5

普工
20

第二章 工艺流程
放线→挖土及外运→混凝土垫层→砖砌电缆沟侧壁→回填侧壁→电缆敷设安装→沟盖板施工
第三章 重要施工办法
1、管沟开挖
1.1. 重要机具
（1）挖土机械有：260型挖掘机、65型挖掘机、自卸汽车。
（2）普通机具备：铁锹（尖头与平头两种）、手推车、小白线或20＃铅丝和2m钢卷尺、坡度尺等。
1.2.作业条件
（1） 土方开挖前，原电缆沟位于我公司土方开挖线内，为保证现场土方工程顺利开展，应业重规定委托我公司对原电缆沟进行转移施工区域外
（2） （2）场地定位控制线（桩）、原则水平桩及沟槽灰线尺寸，已按照业重规定完善。
（3）夜间施工时，应有足够照明设施，在危险地段应设立明显标志，并要合理安排开挖顺序，防止错挖或超挖。
（4）施工机械进入现场合通过道路，按照安全文明施工原则进行硬化、加宽等准备工作。
（5）在机械施工无法作业部位，修整边坡坡度和清理基槽均应配备人工进行。
1.3管沟土方开挖及外运
（1）采用反铲、拉铲挖土机开挖管沟时，采用侧向挖土法：挖掘机一面沿着管沟一侧移动自卸汽车在另一侧装运土。
管道沟槽开挖采用预留保护层开挖方式，够槽底高程以上20cm为保护层，保护层以上采用挖掘机开挖，保护层采用人工开挖，因此挖掘出土料采用挖掘机装入自卸汽车运送到业主指定地点。
2、管道敷设
管沟底部应平整夯实，依照现场实际开挖状况及地勘报告显示原始地貌下1~2m范畴内属于素填土，不满足承载力规定特采用加固办法，浇注100mm厚C15混凝土垫层。
3、砖砌电缆沟
3.1、砖砌方沟砌筑前应将页岩实心砖用水浸透，并在检查垫层基本尺寸规格，
3.2、基本面解决平整和洒水湿润后，按砌筑基线砌筑。
砌筑过程：抄平 放线 摆砖 立皮树杆 挂线砖砌 抹面 清理 盖板 土方回填
3.3、水泥选用及储存
水泥采用42.5R，水泥应符合国标，并附有出厂品质实验报告等合格证明文献。水泥进场后应按其品种、标号，证明文献和出厂时间等状况分批进行验收。袋装水泥运送、储存时，必要防潮，堆垛高度不适当超过10袋。
3.4、抄平
砌墙前先在基本上定出标高，用水泥砂浆找平，使砖墙底部标高符合设计规定。
3.5、放线
在基本面上用墨线弹出墙轴线和墙体宽度线。
3.6、摆砖
摆砖是放好线基本面上，按选定组砌方式用干砖试摆。
3.7、立皮树杆
皮树杆是控制每皮砖和灰缝厚度，以及洞口、梁底等标高位置一种标志，普通在墙体转角、端头、墙交接处以及在直线段10~15mm设立一根，设立时应将皮树杆上±0标高相一致，使其牢固并且垂直。
3.8、铺筑
砖砌应按变形缝分段施工，砌筑时先挂好通线，铺灰砌第一皮砖，而后盘角及交接处，盘角不适当超过六皮砖。在盘角过程中，随时用靠尺检查墙角垂直平整，砖灰缝厚度与否符合皮树杆上标志。在砌墙身时，每砌一层砖，挂线往上移动一次，砌筑过程中应三皮一吊，五层一靠，以保证墙面垂直平整。
砌筑体宜采用五顺一丁砌法，其底皮与顶皮应用丁砖砌筑。砌筑体应满铺满挤，上下错缝，内外搭砌，水平灰缝厚度和竖向灰缝宽度宜为10mm，并不得有竖向通缝。砌筑须间断时应预留阶梯型斜茬，接砌时应将斜茬冲净并铺满砂浆。
3.9、抹面
墙体砌筑至设计高程后应按规定进行抹面，砌筑抹面应符合下列规定：
1、砌筑体表面粘接杂物应清理干净，并洒水湿润。
2、水泥砂浆抹面宜分两道抹成。第一道抹成后水泥板刮平，并使表面成粗糙纹，第二道砂浆抹成后，应分两次压实抹光。
3、施工缝留成阶梯型。接茬时，应先将留茬均匀涂刷水泥浆一道，并依次抹压，使接茬严密，阴阳角均应抹成圆角。
4、抹面砂浆终凝后，应及时保持湿润养护。
3.10盖板安装
成品盖板到场后，采用人工搬运和堆放，不得反向放置，盖板前，墙顶应清扫干净洒水湿润，而后铺浆安装。盖板安装板缝宽度应均匀一致，吊装时应轻放不得碰撞。

4、土方回填
4.1、回填土密实度规定，胸腔部位≥90%，管顶以上50cm处≥85%。
4.2、回填土方时应注意如下事项：
1、回填时应无积水，不得回填杂填土、腐植土和建筑垃圾。
2、沟槽两侧应同步回填，两侧高差不得超过30cm，回填土铺土厚度不得超过30cm，并分层夯实，两层回填土搭接，应将夯实层成阶梯状。
3、土方回填必要达到设计及施工规范规定，经抽样，密实度实验合格后，方可继续填筑上层土方，达不到规范规定应停止解决，不准回填。

第四章 质量原则
1、保证项目
管沟基土土质必要符合设计规定，并禁止扰动。
2、容许偏差项目
土方工程挖方和场地平整容许偏差
项次
项目
容许偏差（mm）
检查办法
1
表面标高
＋0、－50
用水准仪检查
2
长度、宽度
－0
由设计中心线向两边量，用经纬仪、拉线或尺量检查
3
边坡偏陡
不容许
坡度尺检查

第五章 注意事项
5.1、基底超挖：开挖管沟不得超过基底标高，如个别地方超挖时，其解决办法应获得祥光单位批准。
5.2、基底未保护：基槽开挖后应尽量减少对基土扰动。如果基本不能及时施工时，可在基底标高以上预留20cm土层不挖，待做基本时再挖。
5.3、施工顺序不合理：应严格按施工方案规定施工顺序进行开挖土方，应注意宜先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。
5.4、施工机械下沉：施工时必要理解土质和地下水位状况。挖土机普通需在地下水位0．5m以上挖土，以防机械自身下沉。
5.5、开挖尺寸局限性，边坡过陡：管沟底部开挖宽度和坡度，除应考虑构造尺寸规定外，应依照施工需要增长工作面宽度。如排水设施、支撑构造等所需宽度。

第六章 成品保护
6.1、对定位原则桩、轴线引桩、原则水准点，挖运土时不得碰撞，。并应经常测量和校核其平面位置、水平标高和边坡坡度与否符合规定。定位原则桩和原则水准点应定期复测和检查与否对的。
6.2、土方开挖时，应防止邻近已有建筑物或构筑物、道路、管线等发生下沉和变形。并在施工中进行沉降或位移观测。
6.3、施工中如发既有文物或古墓等，应妥善保护，并应及时报请本地关于部门解决，方可继续施工。如发既有测量用永久性标桩或地质，地震部门设立长期观测点等，应加以保护。在敷设有地上或地下管线、电缆地段进行土方施工时，应事先获得关于管理部门书面批准，施工中应采用办法，以防止损坏管线，导致严重事故。

附图1
