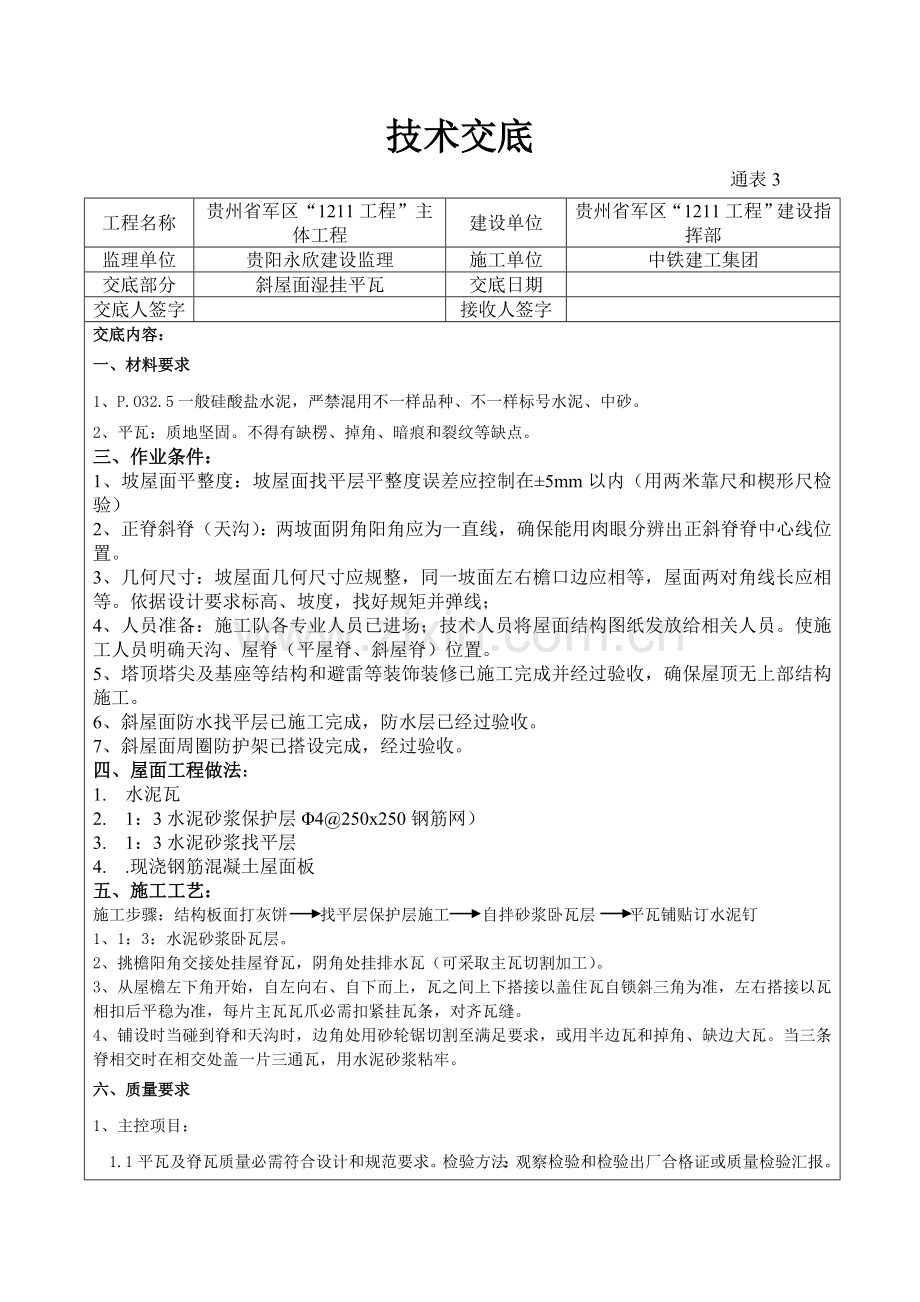

技术交底
通表3
工程名称
贵州省军区“1211工程”主体工程
建设单位
贵州省军区“1211工程”建设指挥部
监理单位
贵阳永欣建设监理
施工单位
中铁建工集团
交底部分
斜屋面湿挂平瓦
交底日期

交底人签字

接收人签字

交底内容：
一、材料要求
1、P.O32.5一般硅酸盐水泥，严禁混用不一样品种、不一样标号水泥、中砂。
2、平瓦：质地坚固。不得有缺楞、掉角、暗痕和裂纹等缺点。
三、作业条件：
1、坡屋面平整度：坡屋面找平层平整度误差应控制在±5mm以内（用两米靠尺和楔形尺检验）
2、正脊斜脊（天沟）：两坡面阴角阳角应为一直线，确保能用肉眼分辨出正斜脊脊中心线位置。
3、几何尺寸：坡屋面几何尺寸应规整，同一坡面左右檐口边应相等，屋面两对角线长应相等。依据设计要求标高、坡度，找好规矩并弹线；
4、人员准备：施工队各专业人员已进场；技术人员将屋面结构图纸发放给相关人员。使施工人员明确天沟、屋脊（平屋脊、斜屋脊）位置。
5、塔顶塔尖及基座等结构和避雷等装饰装修已施工完成并经过验收，确保屋顶无上部结构施工。
6、斜屋面防水找平层已施工完成，防水层已经过验收。
7、斜屋面周圈防护架已搭设完成，经过验收。
四、屋面工程做法：
1. 水泥瓦
2. 1：3水泥砂浆保护层Φ4@250x250钢筋网）
3. 1：3水泥砂浆找平层
4. .现浇钢筋混凝土屋面板
五、施工工艺：
施工步骤：结构板面打灰饼　　找平层保护层施工　　自拌砂浆卧瓦层　　平瓦铺贴订水泥钉
1、1：3：水泥砂浆卧瓦层。
2、挑檐阳角交接处挂屋脊瓦，阴角处挂排水瓦（可采取主瓦切割加工）。
3、从屋檐左下角开始，自左向右、自下而上，瓦之间上下搭接以盖住瓦自锁斜三角为准，左右搭接以瓦相扣后平稳为准，每片主瓦瓦爪必需扣紧挂瓦条，对齐瓦缝。
4、铺设时当碰到脊和天沟时，边角处用砂轮锯切割至满足要求，或用半边瓦和掉角、缺边大瓦。当三条脊相交时在相交处盖一片三通瓦，用水泥砂浆粘牢。
六、质量要求
1、主控项目：

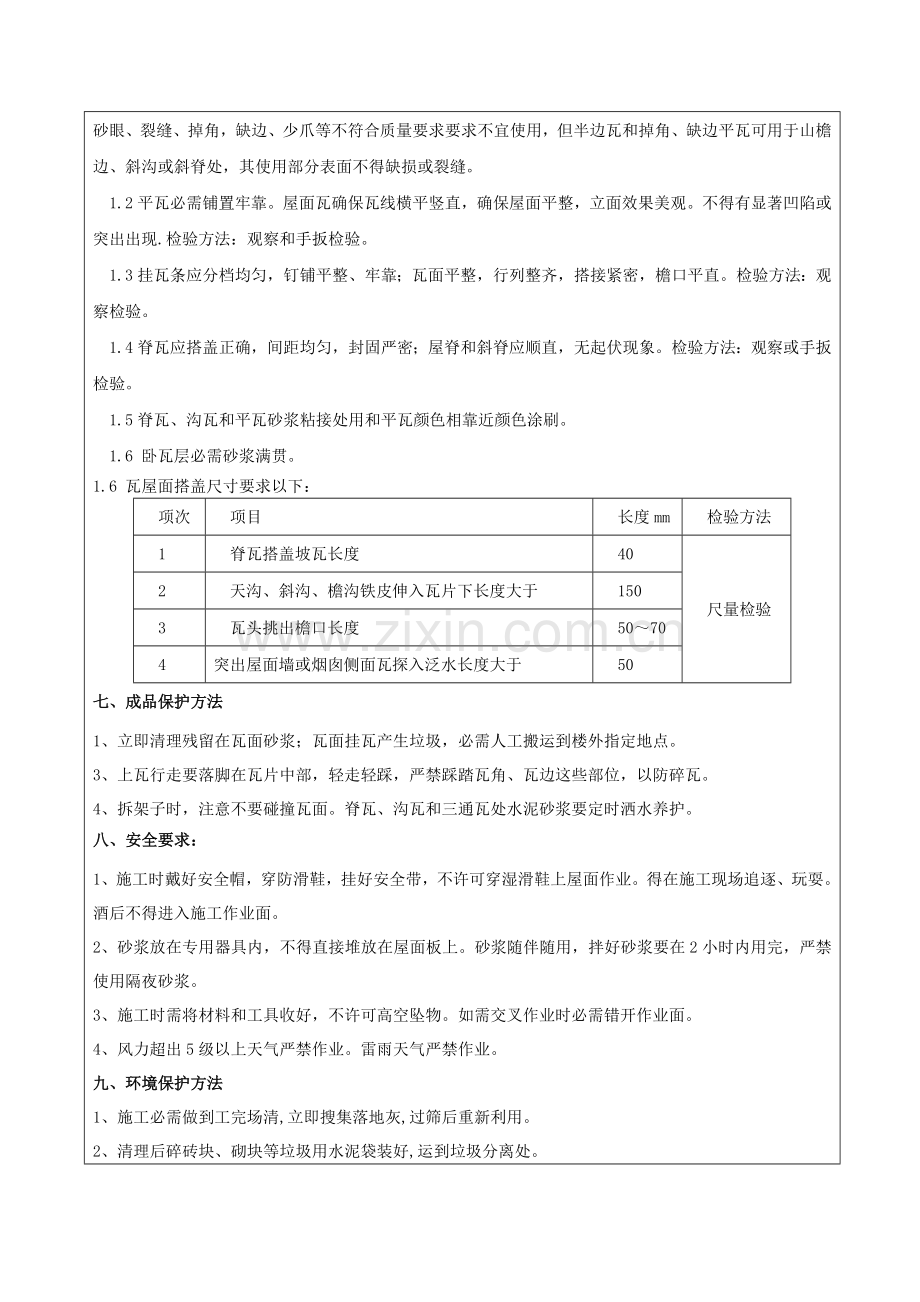

1.1平瓦及脊瓦质量必需符合设计和规范要求。检验方法：观察检验和检验出厂合格证或质量检验汇报。砂眼、裂缝、掉角，缺边、少爪等不符合质量要求要求不宜使用，但半边瓦和掉角、缺边平瓦可用于山檐边、斜沟或斜脊处，其使用部分表面不得缺损或裂缝。
1.2平瓦必需铺置牢靠。屋面瓦确保瓦线横平竖直，确保屋面平整，立面效果美观。不得有显著凹陷或突出出现.检验方法：观察和手扳检验。
1.3挂瓦条应分档均匀，钉铺平整、牢靠；瓦面平整，行列整齐，搭接紧密，檐口平直。检验方法：观察检验。
1.4脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。检验方法：观察或手扳检验。
1.5脊瓦、沟瓦和平瓦砂浆粘接处用和平瓦颜色相靠近颜色涂刷。
1.6 卧瓦层必需砂浆满贯。
1.6 瓦屋面搭盖尺寸要求以下：
项次
项目
长度mm
检验方法
1
脊瓦搭盖坡瓦长度
40
尺量检验
2
天沟、斜沟、檐沟铁皮伸入瓦片下长度大于
150
3
瓦头挑出檐口长度
50～70
4
突出屋面墙或烟囱侧面瓦探入泛水长度大于
50
七、成品保护方法
1、立即清理残留在瓦面砂浆；瓦面挂瓦产生垃圾，必需人工搬运到楼外指定地点。
3、上瓦行走要落脚在瓦片中部，轻走轻踩，严禁踩踏瓦角、瓦边这些部位，以防碎瓦。
4、拆架子时，注意不要碰撞瓦面。脊瓦、沟瓦和三通瓦处水泥砂浆要定时洒水养护。
八、安全要求：
1、施工时戴好安全帽，穿防滑鞋，挂好安全带，不许可穿湿滑鞋上屋面作业。得在施工现场追逐、玩耍。酒后不得进入施工作业面。
2、砂浆放在专用器具内，不得直接堆放在屋面板上。砂浆随伴随用，拌好砂浆要在2小时内用完，严禁使用隔夜砂浆。
3、施工时需将材料和工具收好，不许可高空坠物。如需交叉作业时必需错开作业面。
4、风力超出5级以上天气严禁作业。雷雨天气严禁作业。
九、环境保护方法
1、施工必需做到工完场清,立即搜集落地灰,过筛后重新利用。
2、清理后碎砖块、砌块等垃圾用水泥袋装好,运到垃圾分离处。
3、砂浆搅拌机械进入现场前，对进入现场砂浆搅拌机械进行全方面检验和维护保养，以确保机况良好,无漏电、漏水现象。机械修理工应常常检验砂浆搅拌机械运行情况，发觉问题立即进行维护、保养，以确保施工机械处于良好运行状态。搅拌现场应常常洒水湿润，在搬运水泥时，轻拿轻放。
参与单位及人员

见附表
