山体滑坡综合项目施工组织设计.doc

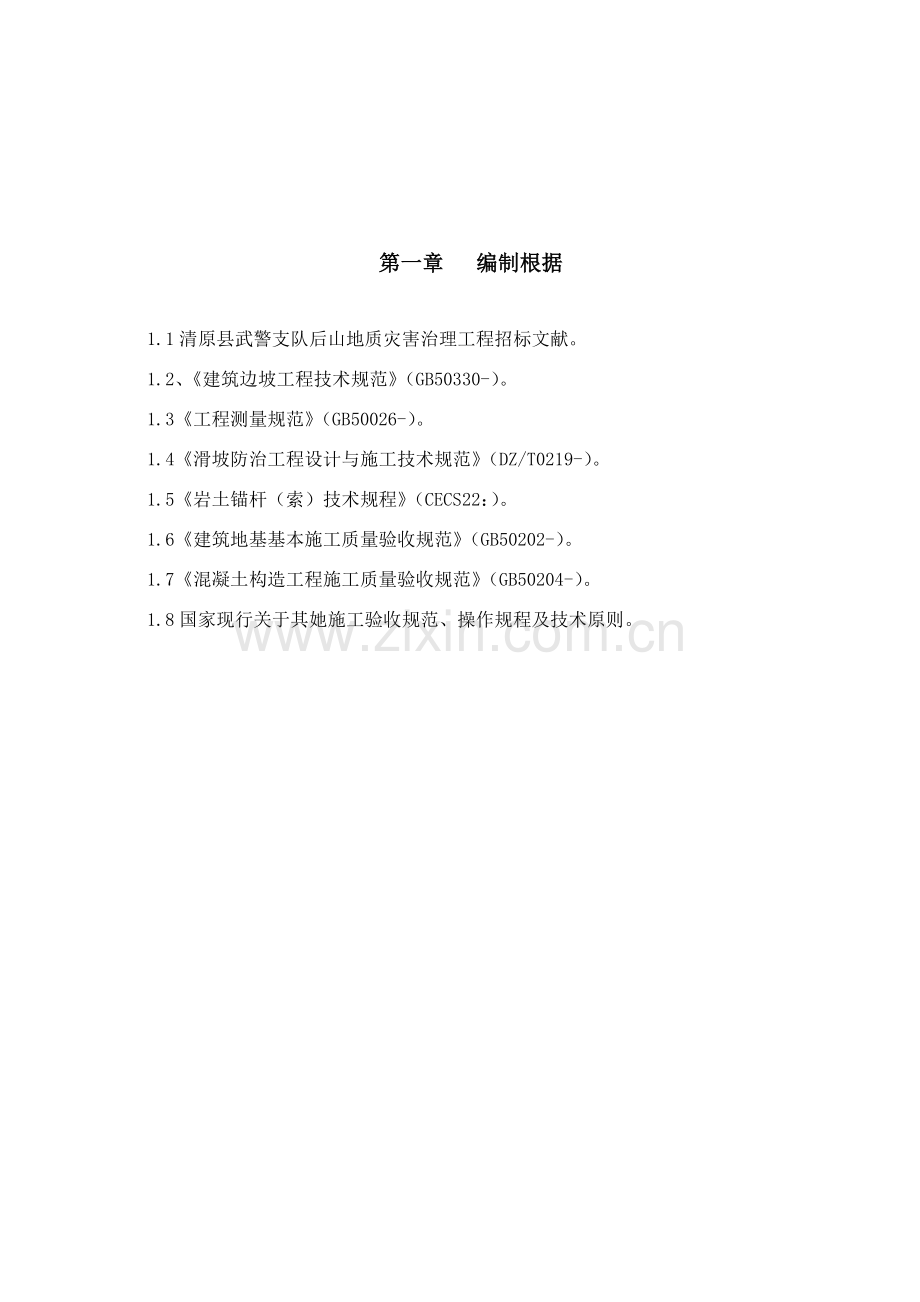

目 录第一章 编制根据第二章 工程概况2.1 工程简况2.2 设计规定第三章 工程施工目的第四章 施工布置 4.1 施工准备工作 4.2 现场项目组织管理 4.3 施工现场总平面布置 4.4 施工设备配备 4.5 劳动力配备筹划 4.6 施工进度筹划 第五章 重要工程项目施工办法 5.1 坡面危岩体清理及削坡 5.2 锚索施工 5.3 挂 网第六章 施工技术保证办法 6.1 质量保证办法 6.2 工期保证办法 6.3 安全生产保证办法 6.4 文明施工保证办法附图表： 1、施工进度筹划表 2、施工现场总平面布置图第一章 编制根据1.1清原县武警支队后山地质灾害治理工程招标文献。1.2、建筑边坡工程技术规范（GB50330-）。1.3工程测量规范（GB50026-）。1.4滑坡防治工程设计与施工技术规范（DZ/T0219-）。1.5岩土锚杆（索）技术规程（CECS22：）。1.6建筑地基基本施工质量验收规范（GB50202-）。1.7混凝土构造工程施工质量验收规范（GB50204-）。1.8国家现行关于其她施工验收规范、操作规程及技术原则。第二章 工程概况2.1工程简况本工程为清原县武警支队后山地质灾害治理工程，建设地点为清原县内，工程质量优良，开工日期为8月17日，竣工日期为9月17日。2.2设计规定本工程边坡采用清除坡面岩体， 锚索，锚头，垫板，挂网。一、坡面危岩体清理及削坡1、彻底清理坡面危岩体及浮石为主。2、边坡高25m（标高31m）如下坡面基本保持原有坡度不变彻底清理坡面危岩体及松动岩体，坡高25m（标高31m）以上坡段直接削坡至坡顶，坡率按1：0.5。3、削坡应采用自上而下施工原则，造价人才网禁止从坡脚开挖削坡。4、边坡削坡清理后应对坡面进行检查、验收。二、锚索1、锚孔直径110mm，采用孔底注浆法，灌注M30水泥砂浆。砂浆灌注必要饱满密实，注浆材料固化前不得移动锚杆。2、单孔设计拉力120KN，锚固段长4m，锚杆规格25级精轧螺纹钢筋，锚杆倾角200，。平面上呈3.0*3.0菱形布置，共5排，第一排锚孔标高为32m，第一、二排锚杆长度8m，第三四五排锚杆长10m。锚杆每隔2m设立一种对中器，锚头采用20cm*20cm，厚10mm钢板，外部配上紧固器，并采用C30细石砼封锚头。三、坡面挂网1、固网小锚杆采用18级钢筋，锚杆采用菱形布置，水平、垂直间距均为2m，长度2.0m，钻孔直径42mm，M30水泥浆灌注，建议水泥浆配比为：水泥：砂=1：1，水灰比0.4。2、钢筋网采用级钢筋6.5双向配筋，间距200*200mm，每隔2m设立一道加强筋，钢筋网保护层厚度应不不大于30mm，加强筋与锚杆焊接牢固，并用C20砼喷面，厚为12cm。3、泄水孔采用100PVC管，斜底5%，外露长度1015cm，梅花型布置，间距3m*3m，断层或节理发育处，泄水孔恰当加密。2.3施工条件2.3.1工程地质条件治理区重要出露地层岩性重要为灰色晶屑玻屑凝灰岩，凝灰构造、块状构造，晶屑成分重要为钾长石、石英，岩石较为坚硬，节理裂隙较为发育，可见强风化层厚度约13m。治理区出露第四系为残坡积层（el-dlQ），分布于丘陵区，为基岩覆盖层。岩性重要为灰黄色含碎（砾）石粉质粘土，可塑硬塑，碎（砾）石含量不均，层厚不一，坡麓、缓坡地带厚度较大，且具备从坡麓沿山坡向上渐薄特性，如坡麓地带厚度可达11.5m，而山顶附近厚度普通为0.51.0m，环保人才网局部为0.30.5m。土体类型与工程地质特性简表类 型工程地质特性土体类型残坡积（el-dlQ）含碎（砾）石粉质粘土层组岩性为含碎（砾）石粉质粘土，可塑硬塑，碎 （砾）石 风化强烈，呈强风化状。岩体类型坚硬块状钾凝灰岩组（J3X）岩性重要为灰色晶屑玻屑凝灰岩，凝灰构造、块状构造，晶屑成分重要为钾长石、石英，岩石较为坚硬，新鲜岩石较坚硬坚硬，属坚硬岩，多呈大块状体构造，局部节理较发育，呈碎块石镶嵌构造。2.3.2场区交通、水、电状况本工程交通便利。施工用水、电均可由甲方负责。第三章 工程施工目的依照招标文献和施工规定，我公司经仔细研究，拟定本工程质量、进度、安全、文明施工目的如下：1、质量目的：优良工程。2、进度目的： 8月17日9月17日。 3、安全目的：合格。4、文明施工目的：监理工程师论坛保证施工现场有序、整洁卫生，尽量减少施工噪音、污水排放对周边环境带来施工干扰。第四章 施工布置4.1施工准备工作一、生产准备1、办理施工关于手续。2、组织人员、设备进场，机械设备就位调试,修筑场内暂时施工道路。3、依照施工现场总体安排，经批准后搭建施工暂时设施和生活暂时设施。二、技术准备（一）熟悉和审视施工图纸1、图纸审视由公司工程技术科主持，组织参加工程施工全体技术人员和其中关于人员进行图纸自审，重要注意如下几点：（1）施工图纸与否完整洁全。（2）施工图纸与其阐明在内容上与否一致，施工图纸与其各构成部份有无矛盾和错误。 （3）掌握工程特点，审查既有施工技术和管理水平能否满足各分项工程质量和工期规定。2、图纸会审图纸会审由建设单位主持，设计、监理及施工单位共同参加，设计方对设计图纸设计精神作简要阐述，施工方对图纸上矛盾或不明了线条、尺寸向设计征询。（二）编制、审定施工组织设计 施工组织设计由经验丰富、熟悉施工工程技术负责人组织编写。编写中要注意发挥集体智囊，民主讨论，优化设计方案，设计编写好后，交分公司主任工程师审核、修改，再提交公司总工程师审核、修改或批复意见。（三）制定重要项目施工安全技术规范、规程、质量原则及各工种安全操作规程。（四）贯彻施工材料进场筹划。（五）做好现场施工测量放线。4.2现场项目组织管理一、项目部管理网络为保证本工程施工建设顺利进展并早日竣工，我公司筹划以实行一控制、二管理、三协调项目管理模式，按照项目法施工原则，成立地质灾害整治工程项目部。现场项目组织管理机构框图如下：项目经理项目技术负责 施工员安全员质量员二、管理人员职责工程项目部在公司领导下，对该工程施工全过程进行全面管理，严格按照招标文献、设计图纸、关于规定、规范原则以及工程合同规定组织施工。1、项目经理 工地全面负责。项目经理代表公司履行对业主或总承包工程承包合同，执行公司质量方针，实现工程质量和工期目的，同步负责建立和完善项目组织机构，明确项目成员职责，在公司统一领导下，负责组织项目施工所需劳动力资源和机具设备资源。作为工程总体管理者，接受甲方及监理部门业务指令，并贯彻贯彻到各职能部门详细操作。对工程进度、质量、安全、文明施工总体决策，安排人力、物力、财力检查和调节，对部门及职能工作安排协商，以保证工程按期、保质完毕。 2、项目技术负责人 在项目经理领导下负责工程技术工作、编制施工方案、施工工艺流程、操作程序，并编制进度筹划，负责贯彻技术交底工作，解决技术、质量规定方面操作可行性，及时同甲方、设计、监理联系设计变更、技术核定工作，组织各班组专业人员在施工前技术交底，做到施工人员能理解施工设计意图及施工顺序，对施工规范及质量规定亦能知晓。负责编制发布施工项目形象进度，施工项目操作程序流程图表，填制报表业务联系单和审定各项作业记录。 3、项目副经理在项目经理领导下，着重就施工现场机械设备、施工总平面、施工车辆等全面管理，并对各工种各专业间寻常作业进行协调和调度。组织施工班组贯彻施工技术骨干力量，按原则施工工艺程序及施工方案贯彻班组施工，按工期规定组织劳力或组织施工突击，贯彻劳动报酬，制定并执行对详细人员奖罚。4、施工员负责施工中技术难题解决，重点工序质量监控及验收；资料收集、汇总、整顿提交。5、安全员严格按现行安全生产操作规程及安全生产规定向各施工班组做好安全交底工作，及时检查各班组执行状况。6、质量员进行施工项目工程各工序质量管理，负责测量放线及复核，贯彻做好现场测试工作，收集各种资料，对各工序进行质检，隐蔽项目自检等。7、材料员依照工程进度，工地负责规定及时联系安排，贯彻材料、机具设备进场，做好材料收发、测试工作，并及时收集、索取各种材料质保单、测试报告并送交质量员保管，坚决杜绝不合格材料进场。8、施工班组服从工地领导及各职能部门安排，严格按照施工技术、安全生产、技术操作规程进行施工作业。保证质量完毕任务，对质量不合格部位无条件返工至合格。4.3施工现场总平面布置（详见附图）1、项目部及暂时设施结合实际状况，拟在工程现场附近村庄租用民房，作为项目部管理人员及施工作业人员办公、生活用房，在现场则搭设暂时工棚二间用于施工值班及小型工器具、材料暂时堆放。2、施工用水、用电甲方安排4.4施工设备配备本工程需投入重要施工设备为挖掘机、锚杆施工、筹划投入到本工程重要施工设备、仪器设备详见下表。4.5劳动力配备筹划1、施工作业班组重要施工机械设备表序号设备名称型号规格数量制造年份额定功率（KW）用于施工部位备注1挖掘机PC2001120土石方2手持式凿岩机T265把清坡、小锚杆3潜孔钻机H1101台4锚杆钻孔4水泵QB-52台5.5供水5空压机12M32台75锚杆6水准仪DSZ31台测量7经纬仪J212台测量8全站仪托普康1台测量9钢卷尺50m1台新购测量10钢卷尺5m5台新购测量11千斤顶YC1501台张拉12千分表2套张拉依照本程特点，结合各分项工程作业不同需要，筹划安排土石方作业班组、支护作业班组、锚喷作业班级、砌筑作业班组4个作业班组进行施工，并且配备相应测量、机械修理、物资材料供应等后勤保障人员。2、劳动力用量依照施工进度筹划、工程量定额、各工种需用量等要素配备劳务人员，详细详见下表。劳动力筹划表 单位：人工种按工程施工阶段投入劳动力状况8月9月挖机司机11清坡工68架子工4钻工5机电工22测量工22管理人员55普工10104.6施工进度筹划结合本工程设计规定，整个工程重要有削坡排险及边坡清理、锚杆加固、挂网等工程。结合同类工程施工经验。详细详见施工进度筹划横道图。第五章 重要工程项目施工办法5.1坡面危岩体清理及削坡1、依照现场观测，边坡中上部危岩体分布较多，采用小型人工机械风镐或钢钎配合，进行清理除坡面危岩体、松动岩块及孤立岩体，同步恰当清理坡顶强-全风化岩棱角。2、在施工过程中，坡面上不稳定土、石或易伤人材料、物品，应及时清除，以保安全。3、施工前必要做好各项防护办法，以保证坡脚厂房及人员安全。4、清理边坡施工时从上往下原则，并由专人负责指挥施工。5、在清理时，要在坡脚划定施工区域，竖立警示牌及设立防护栏，禁止人员进入。6、施工作业人员每次进行施工前均应进行安全排查，确认无隐患后方可施工。规定所有作业人员均应系好安全绳，佩戴安全帽。5.2锚索施工一、施工工艺锚索施工工艺流程：测量孔位钻机就位调节角度钻孔清孔安装锚索二、施工办法1、测量孔位清理坡面后，在坡面按设计规定结合坡面状况定出孔位，并作好标记。2、脚手架施工平台搭设（1）在保证施工安全前提下，搭设满足施工规定架管，一次搭设满足施工规定架管长度，搭设高度视边坡高度状况而拟定，搭成下宽上窄台阶式，最小搭设宽度为3m，架管间距1.0m（沿总长方向）1.0m（沿总宽方向）1.5m（沿高度方向）。（2）大横杆步距1.8m，小横杆布置在大横杆上，间距不不不大于1.5m，在坡面沿总长方向间距5米钻孔，植入钢筋，与小横杆焊接，每隔两层设一道，保证架管不倾斜。剪刀撑在脚手架整个立面持续设立，两端需设立剪刀撑，中间每5m设一道，脚手架操作层铺原则竹脚手板，便设立护栏和挡脚板，护栏高度0.9m，挡脚板高度180mm，并在栏杆外侧挂安全立网。（3）底部立杆采用不同长度钢管参差布置，使相邻两根立杆上部接头互相错开，不在同一平面上。（4）每个节点中螺丝要拧紧，所有扣件紧固力矩应达到4050N.m。同一平面小横杆，应对等交错设立，斜杆接长，采用叠交方式，用二指挥转扣件接长。（5）可采用小锚杆与脚手管拉结固定办法以保证脚手架平台安全稳固。 3、钻机就位 钻机用三脚支架提高到平台上。依照坡面测放孔位，精确安装固定钻机，并严格认真进行机位调节，钻孔倾角和方向符合设计规定，倾角容许误差位1，钻机安装规定水平、稳固，施钻过程中应随时检查。4、钻进方式 钻孔采用干钻，禁止水钻，以保证锚杆施工不至于恶化边坡岩体工程地质条件和保证孔壁粘结性能。钻孔速度依照使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，导致下锚困难或其他意外事故。5、钻进过程 钻进过程中对每个孔地层变化，钻进状况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须及时停钻，及时进行固壁灌浆解决（灌浆压力0.10.2MPa），待水泥砂浆初凝后，重新扫孔钻进。6、孔径孔深 孔深较设计孔不不大于200mm，以保证锚固段长度。为保证锚杆孔直径，规定实际使用钻头直径不得不大于106mm。7、锚索孔清理 钻进达到设计深度后，不能及时停钻，规定稳钻510分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必要清理干净，在钻孔完毕后，使用高压空气（风压0.20.4MPa）将孔内岩粉及水体所有清除出孔外，以免减少水泥砂浆与孔壁岩土体粘结强度。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周边恰当部位设立排水孔解决。如果设计规定解决锚孔内部积聚水体，普通采用灌浆封堵二次钻进等办法解决。8、锚索孔检查 锚索孔钻孔结束后，须经现场监理检查合格后，方可进行下道工序。孔径、孔深检查普通采用设计孔径、钻头和原则钻杆在现场监理旁站条件下验孔，规定验孔过程中钻头平顺推动，不产生冲击或抖动，钻具验送长度满足设计锚杆孔深度，退钻规定顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同步规定复查锚孔孔位、倾角和方位，所有锚孔施工分项工作合格后，即可以为锚孔钻造检查合格。三、挂网1、施工办法1、作业区划分坡面清理后，按设计规定按纵向间距15m一段划分作业区并，按规定设立伸缩缝，缝宽2cm，内填沥青防水材料。2、埋设泄水孔采用直径为75mm塑料管，斜度5%。长度为300mm，外露长度100-150mm，里端包土工布；间距为2m2m，成梅花形布置于整个边坡，断层或节理发育处恰当加密。3、固网锚索施工（1）搭设脚手架施工平台，采用手持式风动凿岩机钻孔，孔径不不大于42mm。（2）成孔后将孔内积水和岩粉应冲洗干净，运用灰浆泵向孔内灌注M30水泥砂浆，注浆压力为0.1-0.2MP。注浆时注浆管应插入孔底约50-100mm处，随着水泥浆注入缓缓拔出，直到钻孔饱满为止。（3）注浆后将18mm钢筋杆体插入注满水泥砂浆钻孔中，规定杆体插入长度不不大于设计长度95%，中部设对中支架，锚杆外露端头弯折长度不少于200mm。（4）锚杆安装后，不得随意敲击。4、绑扎钢筋网片将6.5盘圆钢筋调直，按边坡形状尺寸取料加工，按网孔200mm200mm规格绑扎钢筋网，均匀布置，绑扎牢固，每隔2m设立一道12mm钢筋加强筋，加强筋与锚杆焊接牢固在边坡上绑扎成钢筋网片，钢筋网保护层厚度应不不大于30mm。第六章 施工技术保证办法6.1质量保证办法规定参加本项目施工各班组、各工种都必要严格按施工图纸、关于设计阐明和双方确认施工组织设计及国家现行施工验收规范、建安工程质量检查评估统一原则等关于规定，同步依照公司ISO9001:质量保证体系规定及作业指引书，精心组织施工、记录和检查，健全质量保证体系和质量检查制度，严格把好每道工序质量关。 1、建立以项目经理为领导，技术负责、工地质检员检查、基层施工班组自查三级质量自检体系，形成从项目经理到生产班组质量监控网络。建立质量信息反馈系统，以实验、技术管理、质量检查构成信息中心，负责收集、传递质量信息，便于决策机构对异常状况迅速做出反映，并将新批示信息传递到执行机构，调节施工布置，纠正质量偏差，保证质量目的实现。2、加强全面质量管理教诲和宣传工作，做好“质量第一”老式教诲工作，强化和提高职工整体素质，定期组织学习施工关于规范、规程、原则、办法。3、施工前对全体施工人员分班组进行技术交底，明确各道工序质量原则，分析也许影响质量不利因素，积极采用防止办法。4、施工中各班组实行自检、互检、质检员专检工序三检制度，坚持技术复核制度，严格进行隐蔽工程验收，任何一道工序不合格不容许进入下道工序施工，专职质检员拥有质量否决权，有权制止任何违背规范、规程、质量原则施工行为。5、技术人员认真做好施工记录，及时填写各种验收、评估表格。6、加强与设计、监理和甲方代表联系，密切配合共同把好关健工序、重点环节质量关。6.2 工期保证办法为保证整个工程按期竣工，施工中规定把施工总进度作为施工管理中心环节，长筹划短安排，加强施工协调配合，详细采用如下办法：1、履行项目法施工，强化项目管理。项目经理对施工全过程负责，统一筹划、组织、协调管理。配备素质高、能力强、富于经验又具开拓精神管理班子，采用经济杠杆和行政调节相结合办法，保证施工进度。2、优化生产要素配备，选用富有经验施工人员，充分调动发挥职工积极性，提高劳动生产率和整体工作效率。3、做好施工前期各项准备工作，规定在开工前参加施工所有人员到位，施工各项技术办法齐全、可行。4、与业主、监理、设计单位密切配合，及时解决施工中各项问题，保证按筹划顺利施工。5、大力开展劳动竞赛活动，节假日不休息，努力加快施工进度。6、进一步贯彻ISO9001：质量原则，严格遵循规范施工，严把质量关，杜绝因返工而影响工期。6.3 安全生产保证办法安全施工是工程施工过程中重要环节，在施工中经常进行安全知识宣教，提高施工人员安全技术素质，从工序各环节开展。并贯穿工程施工全过程，保证施工顺利进行。进入施工现场施工人员必要先进行“三级”安全教诲，学习各工种安全操作规程。 1、认真贯彻贯彻国家安全生产法规、规程、坚持“安全第一，防止为主”方针，认真执行安全生产管理中“三大规程”和“五项规定”。 2、建立健全安全生产保证体系，成立以项目经理为首，专职安全员、各班组负责人构成安全生产保证体系，班组设兼职安全员。 3、贯彻安全生产责任制，项目经理为工地安全第一负责人，各班组负责人为各班组安全工作第一负责人，项目部与各班组订立安全生产责任书，做到分工明确，责任到人、常抓不懈、一抓究竟。 4、的确搞好安全教诲，提高职工整体安全意识，增强自我保护能力，在施工全过程中坚持寻常安全教诲，对事故和重大未隧事故做到“三不放过”。重点解决“重生产、轻安全”思想，“冒险蛮干”思想，纠正“安全与施工进度对立”观念，“安全事故不可避免”观念和麻痹、侥幸心理。5、建立安全生产规章制度，并依照各专业、工种、各工序环节和各种季节气象条件，作出针对性规定，完善安全管理制度。6施工用电严格按照“三级配电、两级保护，一机一闸”原则进行。施工中依照规定设立活动配电箱，一箱一用，并要上锁。要明确安全责任制，使每台机电设备均有专人负责使用和维护，以防事故发生。7、临边防护采用红白护栏围护，悬挂安全网，在醒目位置设立警示牌、警示语，通道口及危险地段设立警示灯等办法。8、工地现场设备及材料做到堆放有序，并做好标记。9、工人在上班时禁止打闹嬉笑，禁止穿带易滑鞋子上班，禁止酒后上班。10、作业班组每工作班结束时应做到工完料清，将设备及场地打扫干净，保证文明施工。11、搞好车辆出场清洁卫生，防止路面污染。12、清坡作业应由具备施工经验丰富技术工人进行，并依照现场分区进行。施工作业由专人进行监护，弃土下方和有滚石危害范畴道路，应设警告标志、作业时禁止下方车辆、行人通行，封闭施工作业影响区域。13、清坡作业前做好必要防护办法，必要采用自上而下方式进行。禁止站在易滑落石块下方撬挖、禁止同一断面上下同步撬挖。撬挖作业应在白天进行。14、坡面施工作业人员必要戴好安全帽，系好安全带，绑挂安全带绳索应牢固地栓在树干或插固钢钎上。不得在同一安全桩上栓2根及以上安全绳或在一根安全绳上栓2人及其以上。15、高处作业穿软底防滑鞋，作业工人上下爬梯、踏板做到牢固、可靠。16、在工作平台、脚手架上进行钻、安装锚杆和注浆等作业，要严格执行其操作规程和高空作业各项安全规定。17、施工设备要坚持班班检查，加强现场维护保养，禁止带病运营。禁止在斜坡上或危险地段进行设备维修保养工作。18、空压机、注浆泵等带压力工作设备，均应安装压力表和安全阀，并保证敏捷可靠。19、遇有大雨、大雪、大雾及六级（含六级）以上大风等恶劣天气时，应停止作业。6.4文明施工保证办法文明施工是一种建筑施工公司形象最直接反映，在本工程施工过程中，必要按照关于施工现场原则化管理规定内容及有关文献布置及管理，避免对周边环境导致不良影响，树立我公司公司形象。履行施工现场综合考核，规范施工现场管理，杜绝环境污染现象。实行以项目经理为第一负责人文明施工责任制度，保证创立文明施工区。采用网络技术，科学地指挥施工，并加强施工过程中协调管理，全面提高文明施工水平，保证文明施工目的实现。详细保证文明施工办法如下：1、配备文明施工管理人员，组织工地文明施工管理委员会，对工地所有工人及管理人员进行文明施工教诲。2、施工现场进出口处设立统同样式施工标志，标牌写明工程名称、工程概况、建设单位、设计单位、监理单位、施工单位、工地负责人、开工日期、筹划工期等内容，标志牌经常保持整洁如新。3、施工场地所有材料堆放前，清理、整平、硬化、围砌所有堆存场地；材料堆放整洁，不同规格材料堆放位置合理，材料之间用砖墙隔开。4、所有施工人员必要持证上岗，闲杂人员不得进入施工区域。5、施工现场标牌齐全，各项办法和规章制度上榜上墙 。6、严格遵循业主或监理工程师下达关于文明施工原则进行施工施工进度筹划横道图序号时间项目名称共计施工工期32天36912151821242730321施工准备（1天）2削坡、清除危岩、清理坡面（12）天3脚手架搭设（2天）4锚索加固（8天）5锚头（5天）6挂网（3天）7竣工退场（1天）阐明：本工程筹划工期32日历天，施工总体顺序：一方面进行削坡排险、清理坡面，搭设脚手架后进行锚索施工、锚头及挂网施工。
