电气安装综合标准施工专业方案.doc

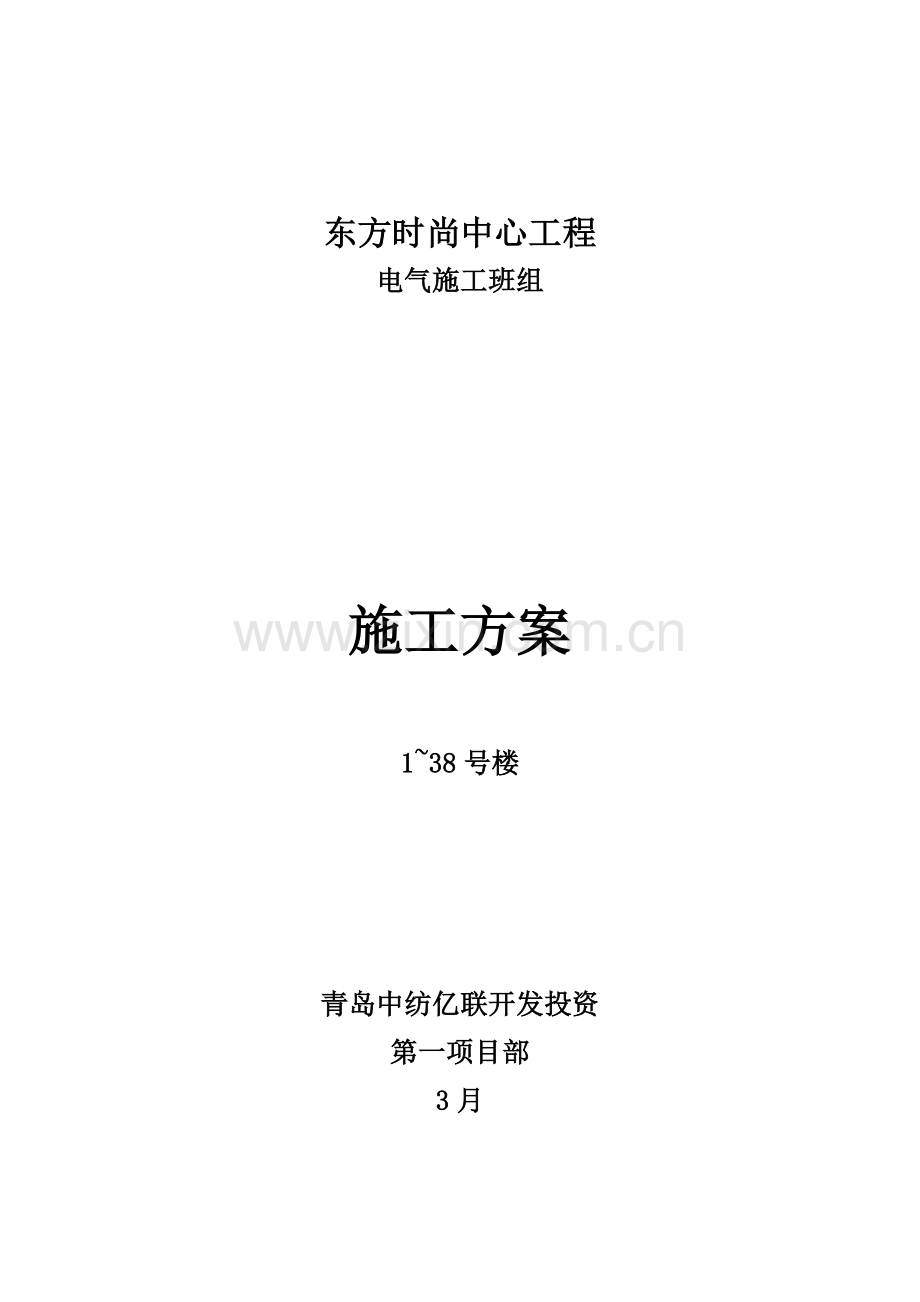

东方时尚中心工程
电气施工班组

施工方案

1~38号楼

青岛中纺亿联开发投资
第一项目部
3月

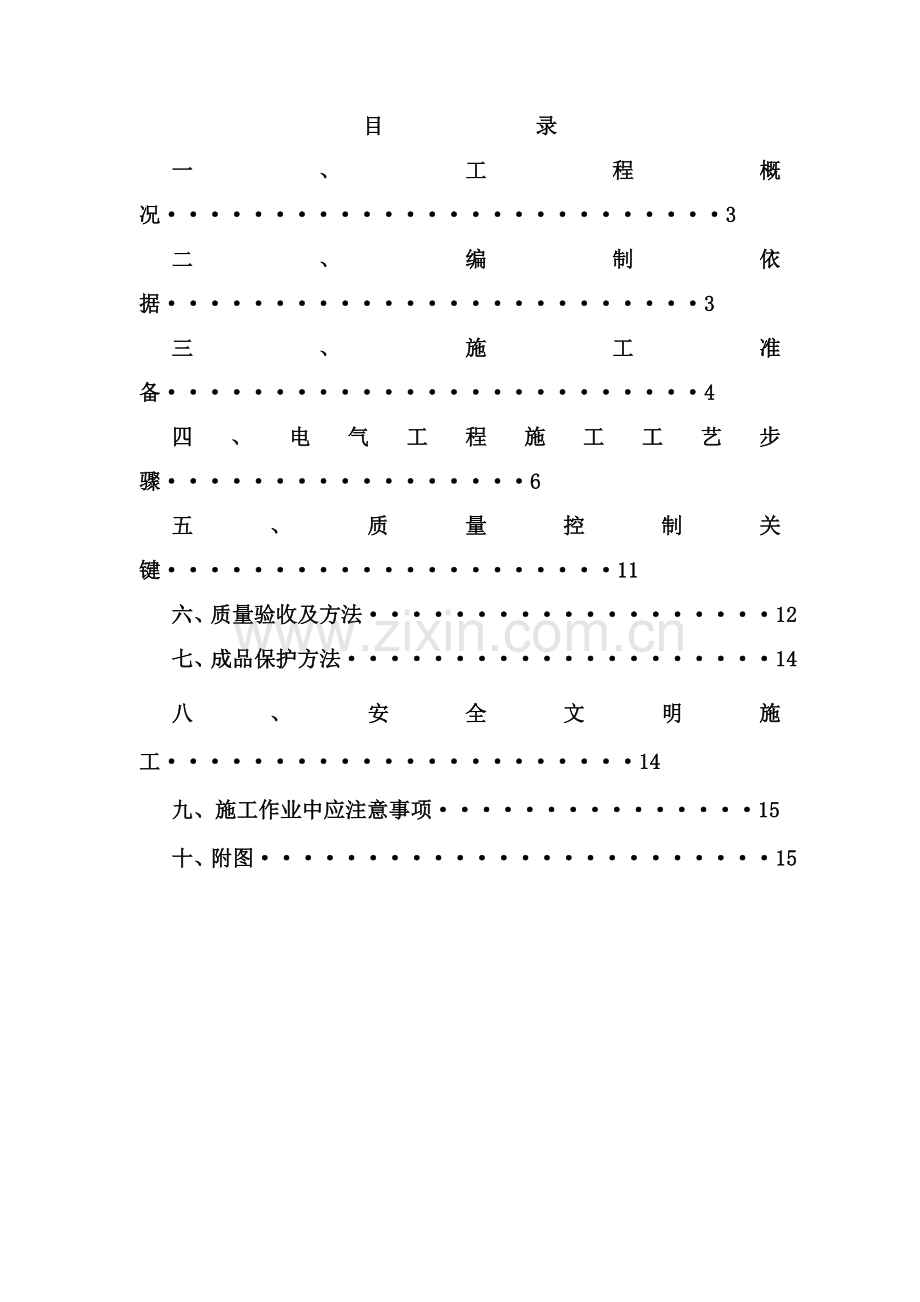

目 录
一、工程概况··························3
二、编制依据·························3
三、施工准备·························4
四、电气工程施工工艺步骤·················6
五、质量控制关键·····················11
六、质量验收及方法···················12
七、成品保护方法····················14
八、安全文明施工······················14
九、施工作业中应注意事项···············15
十、附图························15

一、工程概况
1、工程介绍：
工程项目：东方时尚中心工程
建筑面积： 91744.81 ㎡
工程地址：青岛市黄岛区海岛路以南，海军路以西。
建设单位：青岛中纺亿联开发投资
设计单位：浙江林松建筑设计事务所
监理单位：青岛建通浩源集团
施工单位：青岛亿联集团股份
层 数：九 层
结构类型：框架剪力墙结构
2、本工程电源电压：采取三相四线TN-C-S系统380/220供电。
3、本工程编制范围：东方时尚中心工程配管、穿线、配电箱安装、灯具安装、面板安装、试运行等。
二、编制依据
本施工方案依据国家现行规范标准，甲方提供东方时尚中心工程电气工程施工图纸编制而成。
编制本施工方案关键引用规范和标准
名 称
标 准 号
1、《建筑设备安装分项工程施工工艺标准》
2、《建筑电气工程施工质量验收规范》
3、《建筑电气通用图集》
4、《山东省建筑设计统一技术方法(电气专业分册)》
6、《民用建筑电气设计规范》
7、《住宅设计规范》

（GB50303-）
（92DQ01～13）
（DBJ14-BD1-93）
（GB 50096-99）
（GB50054-95）

三、施工准备
3.1技术准备；
工程开工前，和本专业相关技术人员到位，并持证上岗。做好开工前以下工作：
1、认真熟悉审阅图纸，并参考规范要求审查图纸中存在问题，搞好自审和会审工作。
2、编制合理施工方案，技术交底立即正确并有针对性。
3、加强对新材料、新工艺、新技术调查和研究工作，主动推广新材料、新工艺、新技术，努力降低工程成本。
4、编制施工预算，推行限额领料，实施成本跟着进度走。
5、依据施工进度计划，提出多种材料进场计划。
3.2生产准备：
1、制订现场临时用电方案及用电管理制度。
2、备齐、备全施工工用具及机具。
3、依据临时用电方案，搞好临时用电设施。
4、现场临时用电设备、材料经检验合格后，方可使用。
5、对进场施工人员进行质量、安全和防火教育。
3.3材料准备：
1、专业工长材料即PVC管和灯具面板计划，提交材料主管部门，同时明确材料技术质量要求和供货时间要求。
2、材料主管部门应按程序文件做好验证、收货、标识等工作。
3.4材料要求（料）
1、本工程采取硬质PVC管， PVC管其材质均应含有阻燃、耐冲击性能，其氧指数不应低于27%阻燃指标，并应有检定检验汇报单和产品出厂合格证。
2、配电箱材料要求
（1）、配电箱应有一定机械强度，周围平整无损伤，油漆无脱落，二层板厚度大于1.5mm，不得用阻燃型塑料做二层板，箱内多种器具应安装牢靠，导线排列整齐，压接牢靠，并有产品合格证。
（2）、配电箱内电气器具应间距均匀，开启、关闭灵活。
（3）、配电箱内金属部件均为镀锌件。

2、灯具材料要求：
（1）、灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落、灯罩破裂、灯箱破裂、灯箱歪跷等。
（2）、照明灯具导线，其电压等级不低于500V，其最小线芯截面应符合下表要求。
照明灯具导线最小线芯截面
项目
线芯最小截面（mm）
照明
铜芯软线
铜线
0.4
0.5

3、开关、插座面板材料要求：
（1）、塑料板有足够强度，平整无弯跷变形，色度均匀不含杂质。
（2）、面板紧线应用光滑圆头螺丝，不应用平头螺丝，以防损伤导线。
（3）、安全插座各插孔应均匀并带安全门，安全门应使用阻燃材料，硬度高、耐高温、不变形。
（3）、插座弹簧片弹性好，插拔时力度感均匀一致，不费力。

3.5关键机具（机）
砂轮锯3台、电焊机3台、电锤15把、液压钳2把、开孔器2把、电钻5把。
3.6劳动力计划（人）
安装电工35人、电焊工5人、普工15人。
3.4施工进度计划
6月份28日整体验收。
四、电气工程施工工艺步骤
4.1配管工程
1、暗配管敷设工艺步骤：
PVC管：

扫
管
穿
带
线
暗

敷

管

路
稳

住

盒

箱
加

工

管

弯
弹

线

定

位

2、随砌墙配管
依据水平标高线确定盒、箱位置并稳注好，管子放在墙中，为使盒子平整，标高正确，可将管先立偏高200mm左右，然后将盒子稳好再接短管，短管入箱、盒可用跨接线焊接牢靠。往上引管有吊顶时，管上端弯成90度弯，直进吊顶内，到开关盒上口为准，待砌好墙后先稳盒，后接短管。
3、管路敷设和连接
（1）、埋设时，PVC管弯曲半径应大于管外径6倍。
（2）、PVC管连接使用套箍连接（包含端接头接管），用小刷子沾配套供给塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍，接头处两管必需到位并按住1到3分钟放开即可。
（3）、敷设在地下室潮湿场所时，管口及连接处均应密封。
4、管路部署
（1）、暗配管当配管长度超出以下长度时，应加装过线盒，无弯时30米，有一个弯时20米，有2个弯时15米，有3个弯时8米，不许可有4个弯。
（2）、暗配管要固定牢靠，砼中每隔1米用铅丝和钢筋绑扎，接线盒旁15cm以内必需用铅丝和钢筋绑扎。
（3）、埋入墙或地面管子应尽可能降低重合高度，管子应最少有15mm保护层，消防管路保护层为30mm，管和管间应最少有25mm间隙，方便砼浇筑时混凝土能渗透。
（4）、管进盒内，外用锁紧螺母固定，管出锁母2—3扣。
5、管盒位置设置
（1）、要确保强电和弱电盒口距离在30cm以上，确保盒口和暖气片管道具体尺寸距离。
（2）、箱、盒口高度应满足下列要求，
开关安装位置便于操作，开关边缘距门框边缘距离0.15——0.2米，开关高度距地面高度1.3米，一般插座距地0.35米，特殊场所按设计图纸给定标高安装，相同型号并列安装，及同一室内安装高度应一致。
4.2配线工程： 工艺步骤：
线路绝缘摇测
导 线 连 接
管 口 带 护 口
导线和带线绑扎
放 线 和 断 线
穿 带 线
扫 管
选 择 导 线

1、导线选择
（1）、依据设计图纸选择导线，严禁私自改变导线规格型号。
（2）、为施工方便，完工后便于维修，穿线时要统一线色，严格要求线色、经径、线端部进行颜色标识，要求见下表：
线别
线色
L1
黄
L2
绿
L3
红
N
蓝
PE
黄绿双色
灯具控制线
白色

2、管内穿线：
（1）、穿线前先清扫管道，避免管内脏物污染导线，穿线前应先穿好带线带好护口。
（2）、穿入管内绝缘导线，不许可有接头和局部破损及扭结等现象。
（3）、导线预留长度见下表；
断线部位
预留长度
进出配电箱内导线
配箱体周长1/2
开关盒、灯头盒内导线
≥150mm
（4）、涮锡缠头法连接：缠绕时应确保
接触面积和机械强度，做法见右图。
A、涮锡时要控制温度、涮锡要
均匀，焊锡饱满，表面光滑，接头部
位清洁，尽可能降低烧坏导线绝缘层。
B、涮锡后要立即包裹，内缠塑
料绝缘带，外用黑胶布包扎严密。
（5）、导线和平压式绝缘柱连接涮锡缠头法，连接单股导线可不涮锡直接压接在螺丝上，依据螺丝大小煨圈、压接牢靠、不反圈压接。做法见下图：

多芯硬线或多根单芯导线压接在同一根接线柱上时，可采取压接涮锡线鼻子接线柱连接，做法见右图：
（6）、导线和针孔式接线柱连接
A、要把连接导线线芯
插入接线桩外针孔内，导线裸
露出针孔1mm。
B、针孔大于导线截面1倍时，
必需折回头后插入压接，做法见右图：
（7）、导线绝缘摇测：
A配电箱（盘）等全部电器安装完成后，线路绝缘摇测选择1000V量程为1-1000MΩ表，照明线路绝缘阻值不小0.5MΩ，动力线路绝缘阻值大于1MΩ，项目包含相和相间，相和零间，相和地间，零和地间。
B电气器具未安装前进行线路绝缘摇测时，数据统计作为技术资料存档。
C电气器具全部安装完，在送电前进行线路第二次摇测，确定绝缘摇测无误后再进行通电试运行。
4.3配电箱安装工程：
本工程照明系统在各层设置了电表箱，嵌墙暗装箱底距地1.4m，本工程新有配电箱均为非标产品，由生产厂家依据设计要求确定尺寸加工，安装配电箱时应依据图纸设计位置，根据箱外型尺寸进行弹线定位，同类配电箱高度必需一致，许可偏差10mm。
1、配电箱暗装：
依据预留孔洞尺寸，先找好箱体标高及水平尺寸，
固定好箱体，做好电气接地连接，安装盘面要求平整，
紧贴墙面，贴脸平整，垂直偏差小于3mm，安装方
法见右图：
2、配电箱安装要求：
（1）、管进箱、盒时，箱、盒开孔应整齐和管径吻合。一管一孔不准开长孔，严禁用电气焊开孔。管口露出盒、箱为3mm。两根以上管子入箱盒长度必需一致，间距均匀，排列整齐。
（2）、配电箱带有器具铁制盘面和装有器具门均应有可靠软铜PE线接地。
（3）、配电箱内导线应分清颜色，出线开关应标明回路名称，方便检修。导线剥皮处不损伤线芯或线芯过长，导线压接点牢靠可靠多股导线加装压线端子，涮锡压接，不得降低导线股数。
（4）、检验配电箱盘面上安装空气开关等均处于断路状态。
（5）、配电箱安装应牢靠、平正。
4.4灯具安装工程
1、吸顶灯安装
依据设计图纸确定出灯位，将灯具底座贴紧建筑物表面，然后再压接灯线，最终配好灯泡，灯伞或灯罩。
2、吸顶日光灯安装：
依据设计图要求确定日光灯位置，将日光灯紧贴建筑物表面，将电源线甩入灯箱，用机螺丝拧牢靠。
3、安装要求：
（1）、灯具安装牢靠端正，位置正确
（2）、成排明装灯具，预埋灯头盒时先放线，依据灯具留出间距位置，中心线许可偏差5mm。
（3）、凡安装距底高度低于或等于2.4米灯具金属外壳必需连接保护线。
（4）、吸顶灯具安装应在刷完一遍浆后进行，底座应固定牢靠。
（5）、导线进灯箱处，应装塑料套管保护。
4.5开关、插座安装工程
安装
接线
清 理
工艺步骤：

1、安装要求：
（1）、建筑物内全部开关方向一致，上合下分，且必需控制相线。
（2）、开关位置和灯位相对应，依次从左向右控制。
（3）、同型号成排安装开关应排列整齐，高度一致，高低差不应大于1mm。
（4）、安装后面板应端正，严密并和墙面平。
（5）、电源插座面板和弱电面板之间间距要大于500mm以上。
（6）、插座接线相序为左零右相上接地，连接导线在圆孔接线端子内折回头压接。
2、安装：
将导线折回压在接线柱上，旋紧压头螺丝，用配套机制螺丝固定牢靠，面板要端正并和饰面平齐，接地线或接零线在插座间不串联连接。
五、质量控制关键
专业预埋应跟随结构和二次结构，严禁过后剔凿预埋。
5.1电气工程：
1、建立质量管理体系，质检人员持证上岗。
　　　2、牢靠树立“百年大计，质量第一”意识。
3、严格设备及原材料验收制度，建立自检、互检、交接检制度。
4、施工人员应持证上岗。电气工长（施工员）应持有青岛市城镇建设委员会颁发“岗位证书”。安装电工应持有劳动局颁发“特种作业人员操作证” 。 电焊工应持证上岗。
5、电气安装工程施工遵照法规和技术标准：
（1）、.GB50303-《建筑电气工程施工质量验收规范》。
（2）、92DQ1-13《建筑电气通用图集》。
（3）、《建筑设备安装分项工程施工工艺标准》（第四、五分册）和《建筑安装工程质量检验评定标准》。
5.2设备安装工程：
1、全部设备、材料进场时全部要进行三证一单验收，并严格检验，发觉质量不合格产品不准使用。
2、搞好施组及方案编审工作，做到施组、方案交底齐全、合理并含有针对性。
3、严格分部、分项工程制作安装和验收制度，建立自检、互检、交接检制度，隐预工作立即办理，严格检验。
4、建立测量复核制度，每层标高放线后全部要进行复核检验，确保管道安装、支吊架位置正确无误。
5、严格根据设计图纸和施工及验收规范施工，假如发觉问题立即办理变更、洽商，确保施工质量。
六、质量验收及方法
依据项目标特点特征，一定要确保工程达成市优质工程标准，所以确保工程质量将是本工程施工总体安排中一个关键目标和主攻方向，要建立强有力领导班子和质量管理体系，利用现代化管理手段使质量全过程处于严密受控状态，确保各分项工程优质品率达90%以上，消亡质量通病，电气安全可靠，确保使用功效。
6.1健全体系，严密管理，狠抓落实，确保单位工程优良率90%以上，确保市优目标实现。
项目部建立质量管理体系，成立质量管理领导小组，建立质量管理体系，落实各级人员质量责任制，成立质检小组，质检人员持证上岗。项目经理是质量第一责任人，总工程师帮助经理主抓质量，各级部门负担部门质量责任。坚持生产者对质量负责，坚持生产者组织评定交验，坚持没有质量计划和施工交底不安排施工，坚持没有核验达标工程不报验，坚持没有质量签证不决算施工任务和承包协议。
6.2贯实施ISO9001标准，树立以质量为关键经营管理指导思想，健全以质量管理为根本经营管理体制，把质量工作贯穿于施工生产全过程。使分部分项及每道工序全部处于受控状态，创建以质量优先为关键特征企业文化。利用全方面质量管理方法，以工作质量来确保工程质量。关键做好施工准备、材料采购、试验、检验、质量和服务等管理工作，切实做到在施工程有方案、有方法、有标准，监督上道工序，确保本工序，服务下道工序，使施工质量一直处于受控状态。
6.3坚持“三检制”、“三验制”、“样板制”、“挂牌制”等行之有效施工方法，并实施奖罚制。质量小组定时进行质量检验评选工作，工程质量必需和主管责任人奖金挂钩。
6.4严格根据国家、青岛市《建筑安装分项工程施工工艺规程》和施工组织设计要求进行施工。严格实施《建筑工程质量检验评定标准》，每道工序操作前做出书面技术交底或操作示范。坚持按程序施工，做到一次成优。
6.5严格产品及原材料采购验收制度。材料采购应本着“货比三家、择优录用”标准。用于本工程中设备专业器材均应有合格证，进场时进行外观检验，确保其质量符合要求。进场材料设备一旦有不合格现象，果断给退场处理。装修材料应一次进齐，派专员挑选，以求规格、色泽一致。
6.6设置专职资料员，负责技术资料搜集、整理、立册、归档工作，确保技术资料完整齐全并和工程进度同时。
6.7相关检验验收组织程序：
1、班组当日作业工程质量自检后，由班长进行检验，发觉问题立即处了处理。
2、每道工序完成后由各班长进行互检、交接检，填写三检制统计表，并通知质检员复查合格后办理签字手续。
3、一个分项工程完成后，由质检员组织检验并填写工程质量等级评定表，然后负责通知监理进行核验，对质量达不到标准不组织核验。
4、分部工程完成后，经自检合格，由项目责任人通知并组织参与质量验收，合格后填写验收单签字放行。
5、各班组进场后，由技术员按设计要求质量标准、工艺标准向各班组口头和书面做技术交底，接收人签字。
6、项目经理部质检员天天必需深入现场，发觉质量问题立即书面通知相关班组限时整改，逾期不改者要向项目经理汇报，严格实施奖罚制度（罚款100-200元）。
7、企业质量科每个月组织两次联合检验，由各项目部责任人和各班组长按专业分组、分层、分段进行全方面检验，发觉问题经过调度会和书面通知限期整改，逾期不改者，依据情节轻重罚款50-200元，项目经理罚款占总额40%，罚款金额建立台帐，用于奖励工作质量好人员。
6.8分部分项工程质量管理要求：
1、班组人员必需服从指挥，违章操作者由质检员口头或书面通知限期整改，不改者按罚款条例罚款50-200元，班长占罚款30%。
2、对已造成返工损失，罚材料损失费50%-80%，扣发当月奖金。
3、分项工程完成后，达不到预定质量标准要求，必需按分项工程施工工艺规程在限期内整改，经验收合格后才能放行。
4、各班组应按时完成项目部下达任务，非则罚款50-200元，并在限期内加班完成，经复查验收合格后方能放行。
七、成品保护方法
7.1A配电箱安装后应采取保护方法，应避免破坏、弄脏电器元件及仪表，
7.2安装配电箱面板时（或贴脸）应注意墙面整齐。
7.3灯具进入现场后应码放整齐、稳固并注意防潮，搬运时应轻拿轻放，以免碰坏表面油漆及玻璃罩；
7.4安装灯具不要碰坏建筑物门窗及墙面。
7.5灯具安装完成后不得再次喷浆，以预防器具污染。
7.6安装开关、插座时不得碰坏墙面，要保持墙面清洁；
7.7开关、插座安装完成后，不得再次进行喷浆，以保持面板清洁；
7.8其它工种在施工时不要碰坏和碰歪开关、插座。
八、安全文明施工
依据企业环境管理方针和业已建立且有效运行ISO14000环境管理体系，加强环境保护意识，普及环境保护知识，教育施工人员在施工过程中避免对环境破坏；努力降低施工过程中产生噪音，预防由此产生扰民及噪音污染，所以对现场周围环境，院路，噪音等应高度重视，拟成立对应专门班子关键处理环境污染和扰民扰邻问题。
8.1严格控制施工作业时间，早6点以前，晚10点以后，中午12点至下午2点，做到无噪音，不扰民，确保居民平静休息。施工时间千方百计降低噪音。
8.2现场内文明施工全方面部署，按要求要求设置“三板一图”和安全宣传口号和警告牌，提升文明施工意识，做到现场必需达标，力保实现青岛市安全文明样板工地。
8.3现场材料和工具用具等应码放整齐，加以标识。注意环境保护，加强材料管理方法，预防施工材料污染环境。
8.4施工现场注意节省用水，增强大家节水意识。
8.5施工完成，清理场地务必根本，避免垃圾遍地情况发生，每道工序完成后做到工完场清。
九、施工作业中应注意事项：
9.1使用机电设备、机具前应检验确定性能良好，电动机具漏电保护装置灵敏有效。不得“带病”运转。
9.2操作机电设备，严禁戴手套，袖口扎紧。机械运转中不得进行维修保养。
9.3使用砂轮锯，压力均匀，人站在砂轮片旋转方向侧面。
9.4电气焊作业前，应申请用火证，并派专员看火，备好灭火用具。焊接地点周围不得有易燃易爆物品。
十、附图
无附图无本节。
