CRD法综合项目施工专项方案专业资料.doc

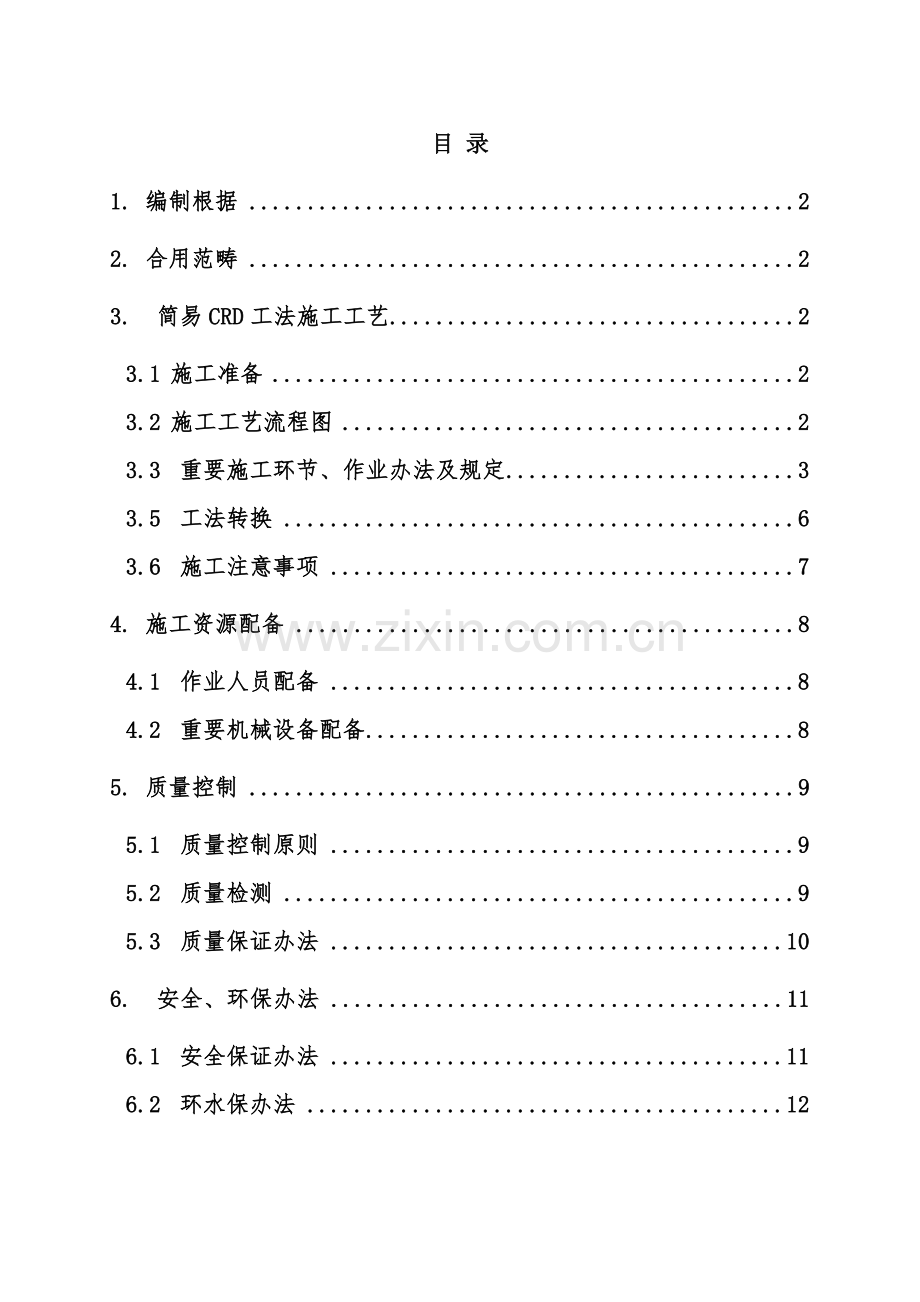

目 录
1. 编制根据 2
2. 合用范畴 2
3. 简易CRD工法施工工艺 2
3.1 施工准备 2
3.2 施工工艺流程图 2
3.3 重要施工环节、作业办法及规定 3
3.5 工法转换 6
3.6 施工注意事项 7
4. 施工资源配备 8
4.1 作业人员配备 8
4.2 重要机械设备配备 8
5. 质量控制 9
5.1 质量控制原则 9
5.2 质量检测 9
5.3 质量保证办法 10
6. 安全、环保办法 11
6.1 安全保证办法 11
6.2 环水保办法 12

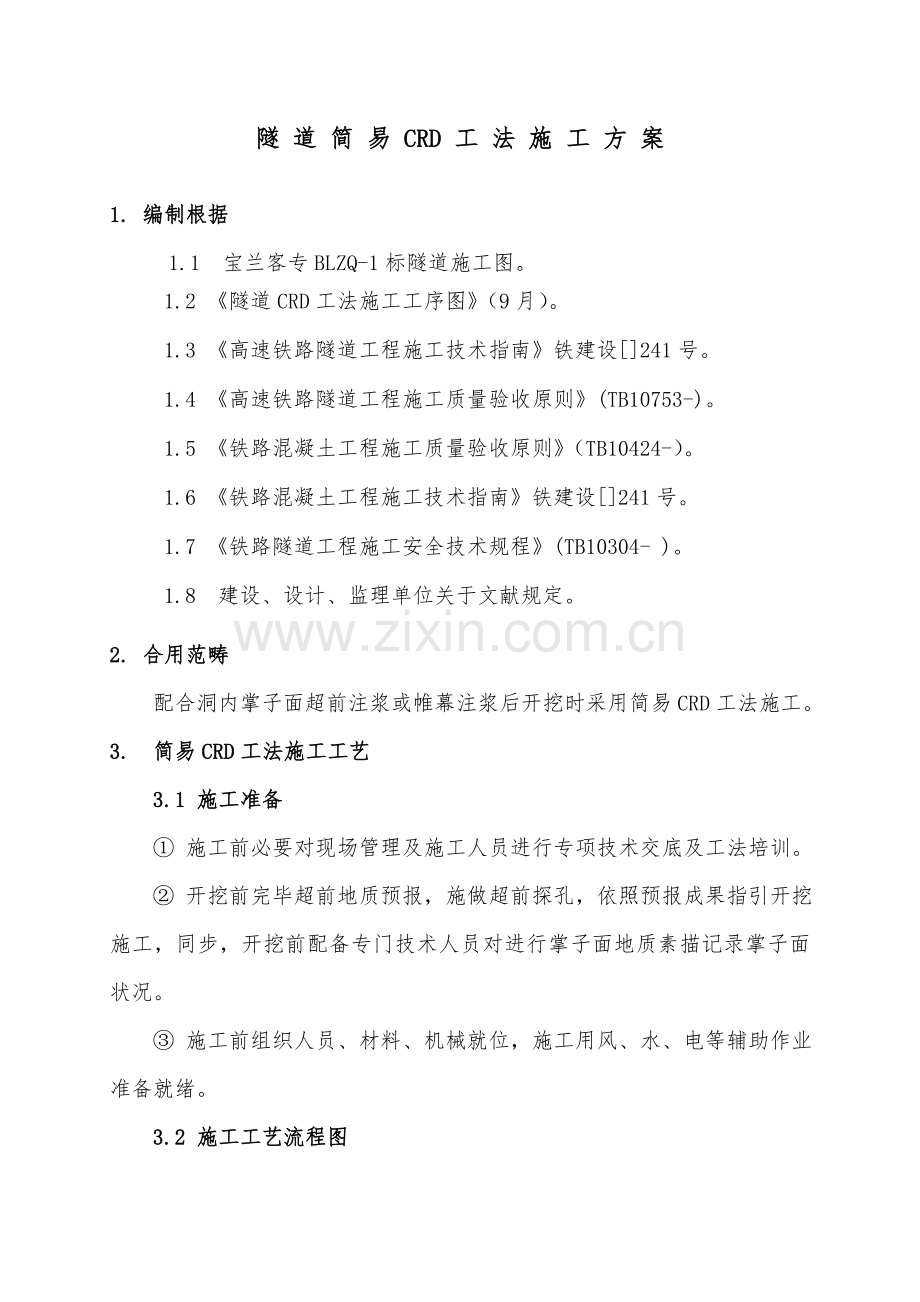

隧 道 简 易 CRD 工 法 施 工 方 案
1. 编制根据
1.1 宝兰客专BLZQ-1标隧道施工图。
1.2 《隧道CRD工法施工工序图》（9月）。
1.3 《高速铁路隧道工程施工技术指南》铁建设[]241号。
1.4 《高速铁路隧道工程施工质量验收原则》(TB10753-)。
1.5 《铁路混凝土工程施工质量验收原则》（TB10424-）。
1.6 《铁路混凝土工程施工技术指南》铁建设[]241号。
1.7 《铁路隧道工程施工安全技术规程》(TB10304- )。
1.8 建设、设计、监理单位关于文献规定。
2. 合用范畴
配合洞内掌子面超前注浆或帷幕注浆后开挖时采用简易CRD工法施工。
3. 简易CRD工法施工工艺
3.1 施工准备
① 施工前必要对现场管理及施工人员进行专项技术交底及工法培训。
② 开挖前完毕超前地质预报，施做超前探孔，依照预报成果指引开挖施工，同步，开挖前配备专门技术人员对进行掌子面地质素描记录掌子面状况。
③ 施工前组织人员、材料、机械就位，施工用风、水、电等辅助作业准备就绪。
3.2 施工工艺流程图
简易CRD工法施工工艺流程图见下图。
掌子面超前注浆或帷幕注浆、掘进准备

注浆效果评估满足规定

上台阶开挖、初支、暂时横撑

中台阶开挖、初支、暂时仰拱及中隔壁

下台阶开挖、初支、中隔壁接长及暂时横撑

隧底开挖、初支、中隔壁接长

仰拱钢筋混凝土浇注

分段拆除中隔壁

铺设土工布、防水板

二衬钢筋、混凝土浇注

简易CRD工法施工工艺流程图
3.3 重要施工环节、作业办法及规定
1） 施工拱部超前小导管并注浆后开挖上台阶，每循环开挖进尺为一榀，开挖后及时施作初期支护及暂时横撑。
暂时横撑采用I25a钢架，间距1.0m，与初支钢架采用联接板螺栓联接。
2）上台阶开挖10m左右后，施做中台阶超前小导管并注浆、开挖中台阶，及时施做初期支护及中隔壁、暂时仰拱，中隔壁底部必要垫实。
中隔壁、暂时仰拱采用I25a钢架，间距1.0m，C25喷射混凝土厚度25cm。暂时仰拱与初支钢架、中隔壁采用联接板螺栓联接。
上台阶暂时横撑随中台阶开挖逐榀拆除。
3）中台阶长度5m左右后开挖下台阶，及时施做初期支护、中隔壁接长、暂时横撑。
暂时横撑采用I25a钢架，间距1.0m，与初支钢架、中隔壁采用联接板螺栓联接。中隔壁接长采用联接板螺栓联接。
4）仰拱一次性开挖进尺不不不大于1.5m,及时封闭初支并中隔壁落底。
中隔壁接长采用联接板螺栓联接。下台阶暂时横撑随仰拱开挖逐榀拆除。
5）分次施工仰拱钢筋混凝土、仰拱填充混凝土。
6）根据监控量测数据分析，分段拆除中隔墙及中部暂时仰拱，分段长度为1环二衬长度，且不得不不大于15m，施做防水板、拱墙二衬。

简易CRD法工序平面示意图

简易CRD法工序纵断面示意图

简易CRD工序横断面示意图
3.4 掌子面超前注浆或帷幕注浆前步序调节
掌子面超前注浆或帷幕注浆前，CRD工法步序需进行调节，上台阶长度调节至10m左右，以满足注浆作业空间规定，现场施工中可按注浆设备作业空间规定恰当调节。
3.5 工法转换
3.5.1 简易CRD工法与三台阶暂时仰拱法转换
三台阶暂时仰拱法向简易CRD工法转换时，根据简易CRD工法规定调节各台阶长度、高度，在上台阶暂时横撑、中台阶暂时仰拱基本上增设中隔壁与下台阶暂时横撑，完毕工法转换。
简易CRD工法向三台阶暂时仰拱法转换时，根据三台阶暂时仰拱法规定调节各台阶长度、高度，保存上台阶暂时横撑、中台阶暂时仰拱，不再施作中隔壁与下台阶暂时横撑，完毕工法转换。
3.5.2 简易CRD工法与双侧壁导坑法转换
1） 简易CRD工法转双侧壁导坑
① 保持三台阶不变，封闭上台阶掌子面，对上台阶每榀钢架每侧增设一根φ89锁脚并注浆，长度4.5m。
② 逐榀拆除上台阶暂时横撑，于中台阶左侧相应部位进行左上导坑开挖，及时施工初期支护、暂时支护；暂时钢架顶部与已施工初支钢架相应部位采用焊接联接；每循环进尺一榀。
③左上导坑开挖3m后开始左下导坑开挖、支护。
④左上导坑进尺6m、左下导坑进尺3m后，开始采用相似办法开挖右上、下导坑；
⑤右下导坑超前原上台阶掌子面10m时，中壁按三台阶开始开挖、支护。
⑥施工转化过程中必要采用办法加强超前支护并注意施工质量。
⑦转化过程中过程中保证仰拱及二衬与掌子面步距。
2） 双侧壁导坑法转简易CRD工法
① 一方面停止双侧壁左右侧导坑开挖，采用网喷封闭。
② 掘进中壁上台阶，超前左上导坑3～5m形成简易CRD工法上台阶后，暂停并网喷封闭掌子面。
③ 分侧掘进右上导坑及中壁中台阶，与左上导坑平齐时形成简易CRD工法中台阶。开挖时注意调节台阶高度。
④ 分侧开挖右下导坑与中壁下台阶，与左下导坑平齐时形成简易CRD工法下台阶。
⑤ 施工过程中加强支护。
⑥ 双侧壁导坑暂时支护钢架必要在仰拱混凝土浇筑完毕后方可拆除。
3.6 施工注意事项
3.6.1 应按“短开挖、少扰动、强支护、早封闭、勤量测”原则组织施工。
3.6.2 开挖方式采用机械为主、人工辅助，每循环进尺不不不大于1榀。
3.6.3 钢架之间纵向连接钢筋应按规定设立，及时施作并连接牢固。
3.6.4 中隔壁拆除应待洞身主体构造稳定、仰拱施工后方可拆除。
3.6.5 考虑注浆作业周期较长，为有效控制围岩和支护变形，保证注浆阶段施工安全，开始注浆前下台阶上部、中台阶后方区域应加设暂时横撑，仰拱紧跟至下台阶，距离掌子面宜控制在20～25m，同步二衬紧跟，二衬距掌子面距离不适当不不大于40m。注浆过程中禁止再进行台阶施工、隧底开挖作业。
3.6.6 严格按照设计及规范规定，开挖后及时埋设监控量测预埋件并测读初始读数，进行监控量测，认真仔细收集整顿量测数据，及时反馈成果，分析洞身构造稳定，为支护参数调节、灌注二次衬砌时机提供根据。
3.6.7 按设计规定做好超前地质预报，并及时反馈成果和进行交底。
3.6.8 按设计规定做好隧底检测工作，按设计规定必要时进行换填解决。
3.6.9 下穿张家沟浅埋段时圆砾土层段落系统锚杆调节为φ42小导管并进行径向注浆。
4. 施工资源配备
4.1 作业人员配备
单作业面作业人员配备表
序 号
人 员
数 量（人）
备 注
1
施工负责人
1

2
主管技术员
1

3
专职安全员
2

4
专职质量员
1

5
实验员
1

6
测量员
2

7
开挖班
16

8
支护班
24

9
二衬班
12

10
普工
5

共计

65

4.2 重要机械设备配备
单作业面重要机械设备配备表
序号
机械名称
规格、型号
数量（台、套）
备注
1
制浆机
MIX-400
2

2
注浆机
BW150
2～3

3
管棚钻机
YGL-100A
1

4
凿岩机
YT-28
6～8

5
小型挖掘机
0.8m3
1

6
挖掘机
3.0m3
1

7
装载机
ZL50
1

8
自卸汽车
CWB520HDL
3～4

9
湿喷机
30m3/h
1～2

10
交流电焊机
ZX7-500
1～2

11
止水带热硫化焊机
230/2900W
1

12
砼输送泵
HBT60C
1

13
抽水机
PQZX100-100-65
3～4

14
简易栈桥
18m
1

15
多功能作业台车
6m
1

16
二衬台车
12m
1

17
养护台架

1

5. 质量控制
5.1 质量控制原则
隧道开挖断面净空必要符合规定。隧道开挖应严格控制超挖，禁止欠挖。
5.2 质量检测
5.2.1 中线及高程应符合设计规定，使用全站仪和水准仪进行检测，技术人员每一开挖循环检查一次。
5.2.2 隧道开挖应严格控制欠挖。个别突出某些（每1m2不不不大于0.1m2）侵入衬砌应不大于5cm。拱脚和墙脚以上1ｍ内断面禁止欠挖。
5.2.3 洞身开挖中，地质工程师应在每一次开挖后及时观测、描述开挖面地层层理、节理、裂隙构造状况、岩体软硬限度、出水量大小等，核对地质状况，判断围岩稳定性。规定现场技术人员每开挖一环，应及时对对工程地质进行素描。
5.3 质量保证办法
5.3.1 隧道开挖质量保证办法
黄土隧道不良地质地段施工坚持“短开挖、少扰动、强支护、早封闭、勤量测”原则。
派专人负责超欠挖控制，每次开挖由专业工程师值班检查监督开挖全过程，以保证开挖作业按设计进行。制定超欠挖奖罚办法，并严格执行。
减少对周边围岩扰动，保证开挖成型质量。
每循环用断面仪对开挖面进行检查，并依照检查成果进行分析，及时将分析信息反馈到施工中，不断优化设计，以进一步改进成型质量。
5.3.2 支护质量保证办法
1）喷射砼
（1）原材料必要经检查合格后，方可使用。
（2）喷射砼采用湿喷工艺、拌合站严格按配合比自动计量配料、拌料，拌料时间不少于1.5min，砼搅拌运送车运送，喷射砼规定持续进行，喷射厚度符合规定。
（3）喷射砼表面平整、无空鼓、裂缝、松酥。
2）锚杆及钢筋网片
（1）原材料进场前必要有产品合格证，并经检查合格。
（2）钢筋网格间距严格按设计制作，网片与岩面紧贴。
（3）锚杆垫板与围岩密贴。
3）钢架、中隔壁
（1）原材料进场前必要有产品合格证，并经检查合格。
（2）钢架加工必要经培训合证，持证上岗技工进行加工，避免浮现钢架加工存在假焊、焊缝表面有裂纹、焊瘤等缺陷。
（3）钢架安装前应清除底脚下虚碴及杂物。并测出每榀钢架位置，使其安装后，钢架垂直度误差±2°，横向与高程偏差不大于±5cm。
（4）沿钢架外缘每隔2m用钢楔或砼预制块楔紧。
（5）钢架底脚置于牢固基本上。钢架尽量密贴围岩并与锚杆焊接牢固，钢架之间按设计纵向用钢筋连接。
（6）施工时严格按设计规定施作钢架锁脚并注浆，下台阶开挖后钢架及时落底接长，封闭成环。
（7）钢架与围岩间隙用喷射砼充填密实，先喷射钢架与围岩间空隙，再喷射钢架与钢架间砼，钢架与喷砼形成一体，各种形式钢架所有被喷射砼覆盖，保护层厚度不得不大于40mm。
6. 安全、环保办法
6.1 安全保证办法
6.1.1 按规定做好监控量测，依照监控量测成果指引施工。
6.1.2 施工区域应设警示标志，禁止非工作人员出入。
6.1.3 施工中应对机械设备进行定期检查、养护、维修。
6.1.4 制定安全施工应急预案，寻常做好应急物资储备。
6.1.5 开挖前必要依照设计规定采用办法做好超前地质预报。
6.1.6 各电器设备及隧道掌子面均应设立防火消防设施，并应对施工人员进行操作规程培训，保证纯熟掌握器材用法。
6.1.7 现场设专职安全员对施工中安全进行监督管理，所有施工人员进入工地，必要佩戴好安全防护用品，如安全帽，安全绳，防滑鞋等，特殊工种应佩戴特殊防护用品，如：防尘面罩，绝缘鞋等。
6.1.8 洞口设立值班室，24小时监控，禁止非施工人员进入施工现场。
6.1.9 定期进行安全应急演习。
6.1.10 开挖人员到达工作面后，应一方面检查工作面与否处在安全状态。支护、拱顶与否稳定，如有松动应清除并加以支护。
6.1.11 操作人员必要互相配合，并保持必要安全操作距离。
6.1.12 用风镐开挖时，检查气压及风镐连接。工作中，要防止空打，卡钎时不可猛摇风镐，要及时更换磨钝镐钎，发现滤风网被污物堵塞，需及时排除。
6.1.13 施工中发现变形异常等不安全因素时，须暂停开挖，加强支护，调节施工方案。
6.1.14 分部开挖各工序步距必要按设计规定严格控制。
6.2 环水保办法
6.2.1工程施工中，对取弃土、暂时用地应结合本地土地运用规划统筹考虑。取弃土，弃渣要少占用耕地和破坏植被，保护沿线原有地形地貌。土方运送过程中，应采用办法防止撒漏。
6.2.2施工机械，设备废水，费油以及生活污水，不得直接排放于溪水或其她水域中，也不得泄于饮用水源附近土地上，以防止污染水质和土地。
6.2.3 对空压机、发电机等噪音超标机械设备，采用装消音器来减少噪音。
6.2.4 施工场地和运送道路经常洒水尽量减少灰尘对生产人员和其他人员导致危害及对农作物污染。
