综合标准施工升降机附墙架综合标准施工专业方案.doc

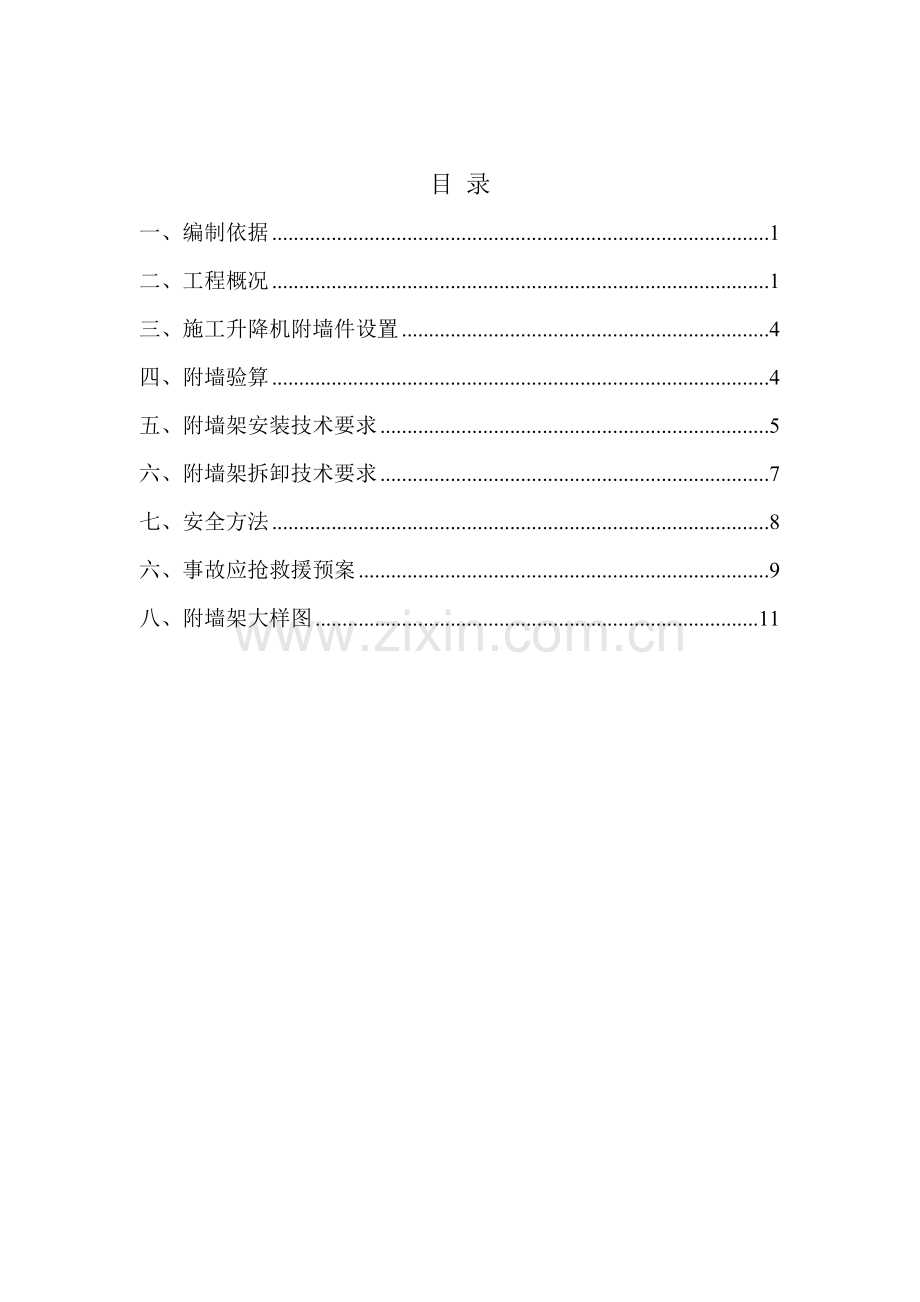

目 录
一、编制依据 1
二、工程概况 1
三、施工升降机附墙件设置 4
四、附墙验算 4
五、附墙架安装技术要求 5
六、附墙架拆卸技术要求 7
七、安全方法 8
六、事故应抢救援预案 9
八、附墙架大样图 11

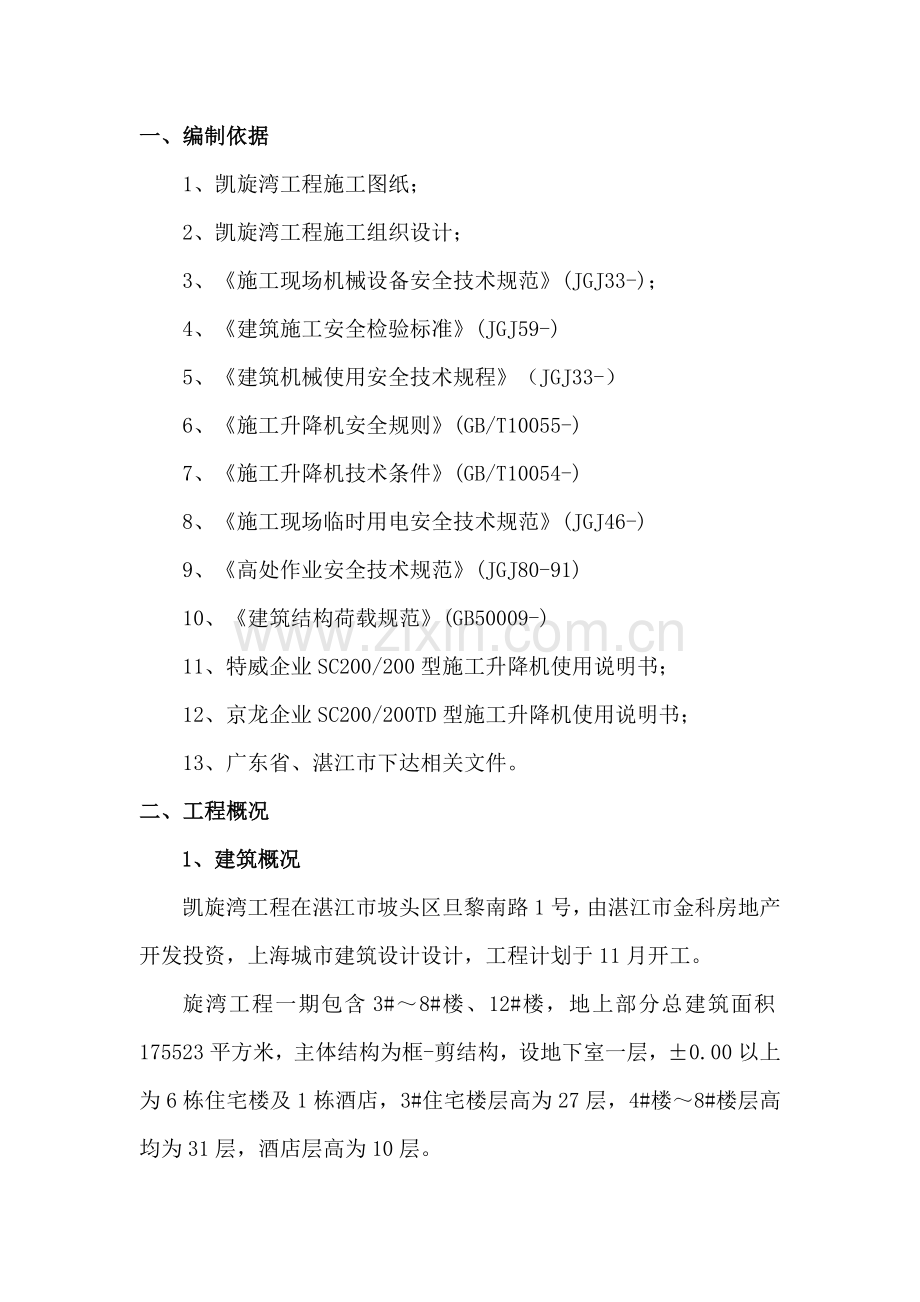

一、编制依据
1、凯旋湾工程施工图纸；
2、凯旋湾工程施工组织设计；
3、《施工现场机械设备安全技术规范》(JGJ33-)；
4、《建筑施工安全检验标准》(JGJ59-)
5、《建筑机械使用安全技术规程》（JGJ33-）
6、《施工升降机安全规则》(GB/T10055-)
7、《施工升降机技术条件》(GB/T10054-)
8、《施工现场临时用电安全技术规范》(JGJ46-)
9、《高处作业安全技术规范》(JGJ80-91)
10、《建筑结构荷载规范》(GB50009-)
11、特威企业SC200/200型施工升降机使用说明书；
12、京龙企业SC200/200TD型施工升降机使用说明书；
13、广东省、湛江市下达相关文件。
二、工程概况
1、建筑概况
凯旋湾工程在湛江市坡头区旦黎南路1号，由湛江市金科房地产开发投资，上海城市建筑设计设计，工程计划于11月开工。
旋湾工程一期包含3#～8#楼、12#楼，地上部分总建筑面积175523平方米，主体结构为框-剪结构，设地下室一层，±0.00以上为6栋住宅楼及1栋酒店，3#住宅楼层高为27层，4#楼～8#楼层高均为31层，酒店层高为10层。
地下室一层为地下停车场及设备用房，各栋住宅楼1层均设商铺连通。总建筑面积约。其中地下室建筑面积，地上建筑面积。
本工程为抗震设防工程，场地抗震设防烈度按7度取值。本工程结构为框-剪结构，建筑场地类别为Ⅱ类，设计使用年限为50年，采取预应力混凝土管桩基础。
2、施工升降机概况
（1）施工升降机选型
依据实际施工需求，本工程一期7栋建筑物共选择9台双笼施工升降机,3#楼及4#楼每个塔楼各安装一台施工升降机，5#~8#楼及12#楼各安装一台施工升降机，拟采取特威企业生产SC200/200型施工升降机及京龙机械工程所生产SC200/200TD型施工升降机。
建筑栋号
升降机编号
升降机型号
搭设高度（m）
3#
3-A
3-B
京龙SC200/200TD
90
4#
4-A
4-B
京龙SC200/200TD
102
5#
5
京龙SC200/200TD
102
6#
6
京龙SC200/200TD
102
7#
7
京龙SC200/200TD
102
8#
8
京龙SC200/200TD
102
12#
12
特威SC200/200
48
（2）施工升降机设备概况
特威SC200/200施工升降机性能参数
项目
单位
参数
额定载重量
kg
2×
额定提升速度
m/min
36
最大提升高度
m
250
自由端高度
m
≤7.5
吊笼质量
kg
2×1380
标准节质量
kg
170
对重质量
kg
无对重
吊笼净空尺寸（长×宽×高）
mm
3200×1490×2500
标准节尺寸（长×宽×高）
mm
650×650×1508
整机质量
kg
37500
京龙SC200/200TD施工升降机性能参数
项目
单位
参数
额定载重量
kg
2×
额定提升速度
m/min
40
最大提升高度
m
450
吊笼质量
kg
2×
标准节质量
kg
170
对重质量
kg
无对重
吊笼净空尺寸（长×宽×高）
mm
3000×1300×2500
（3）安装位置
施工升降机安装位置：选择安装在塔楼阳台位置处，施工升降机导轨和结构外墙之间净空最大为3.6m，详见附图。
3、施工升降机附墙架设概况
施工升降机附墙架是按一定间距连接导轨架和建筑物或其它固定结构，从而支撑导轨架构件。
本工程施工升降机导轨和结构外墙处间距最大为3.6m，采取II型附墙杆。
三、施工升降机附墙件设置
（一）附墙件安装部署
施工升降机采取Ⅱ型附墙，见后图。
依据使用手册所表示，导轨和结构外墙之间间距最大为3.6m，导轨架自由高度小于 7.5m，依据以上标准再结合本工程实际情况，得出各栋附墙位置以下：
1、3#~8#升降机：
（1）首层层高为6.0m，首层处设置第一道附墙；
（2）标准层高为3.0m，每隔2层设置一道附墙；
（3）顶层设置一道附墙。
2、12#升降机：
（1）首层层高为6.0m，2~4层层高为4.5m，首层~4层均设置一道附墙；
（2）5~10层高为3.6m，每隔2层设置一道附墙；
（3）顶层设置一道附墙。
（二）附墙架设作用
施工升降机附墙架作用有两种，一是确保导轨架稳定性，二是调整导轨架垂直度。
四、附墙验算
附墙架采取说明书中Ⅱ型附墙架，依据《SC 型升降机使用手册》中4（附墙架）所表示，附墙架对墙面作用力P 计算以下：
P=60L/2.05B
式中B为附墙宽度，B=1.43m；L为导架中心和墙面间垂直距离，L=3.6m
P=60×3.6/（2.05×1.43）=73.682KN
1、附墙连接验算
附墙架和砼结构之间采取2根M24穿墙螺栓连接，采取说明书中[2]用穿墙螺栓固定；根椐螺栓受力方法，需对M24螺栓进行抗剪连接验算及抗拉连接验算。
根椐《钢结构设计规范》（GB50017-）中所表示，一般螺栓承载力设计值公式：

螺栓上承受剪力：

故螺栓抗剪承载力满足要求。
2、抗拉连接验算
根椐《钢结构设计规范》（GB50017-）中7.2.1-5所表示，一般螺栓受拉承载力设计值公式：

一根M24螺栓抗拉承载力设计值：

故螺栓抗拉承载力满足要求。
五、附墙架安装技术要求
（一）附墙架安装技术
1、在结构施工过程中，对需预埋附墙埋件楼层，必需在砼浇筑前进行埋件预埋。
2、附墙架安装，应和导架加高安装同时进行，附墙架纵向间距不得超出7.5m。
3、每安装一道附墙架，应用经纬仪测量其垂直度。架设高度为100m时，垂直度偏差保持在30㎜之内。
4、附墙架支架许可最大水平偏角为±8°。
5、将圆管和埋件进行焊接。
6、在标准节上安装两根方管，用螺栓紧固。
7、将两根管和附墙座连接。
8、用螺栓及销子将其它部分连接起来，调整好各方向距离，并同时校正导轨架垂直度。
9、紧固全部螺栓，慢慢开启升降机，确保吊笼不和附墙架相碰。
（二）注意事项
1、安装场地应清理洁净，并有标志杆围起来，严禁非工作人员入内。
2、安装过程中必需有专员负责统一指挥。
3、吊笼上零件必需放置平稳，不得露出安全栏外。
4、假如有些人在导轨架或附墙架上工作时，绝对不许可开动升降机，当吊笼运行时严禁进入外笼内。
5、雷雨天、雪天或风速超出13m/s恶劣天气下不能进行安装作业。
6、切勿忘记拧紧标准节及附墙架联接螺栓。
7、每安装一次附墙必需按说明书表中要求检测并调整导轨架垂直度。
8、安装完成应按说明书中《润滑》一章要求润滑。
六、附墙架拆卸技术要求
（一）附墙架拆卸技术
1、先将吊杆安装在吊笼定吊杆孔内。
2、利用吊杆将标准节逐节提起，从上往下逐节拆卸附墙架及导轨架，直至中间挑线架处。
3、拆卸中间挑线架。
4、按上述方法拆除其它导轨架、附墙架，直至仅剩3~4节标准节。
5、拆卸现场如有起重设备配合，可先拆下最顶一道附墙，再用起重设备将顶部标准节吊住，每4~6节标准节为一体拆掉。
（二）注意事项
1、拆卸场地应清理洁净，并有标志杆围起来，严禁非工作人员入内。
2、预防拆卸地点上方掉落物体，必需时加安全网。
3、拆卸过程中必需有专员统一指挥。
4、在拆除上限位碰铁和上极限限位碰铁后，每次将吊笼开至靠近导轨架顶上时，要减慢速度，注意不能让吊笼超出导轨架。
5、拆卸时，每次用吊车吊起标准节不超出6节。
6、从吊笼上平面到最顶部未拆下附墙距离不得大于7.5m。
7、拆卸时载重量不得大于该升降机额定拆卸载重量。
8、拆卸时必需随时注意电缆，预防电缆挂在别零件上而拉断电缆。
七、安全方法
1、安装作业人员应按高空中作业要求操作：佩戴安全帽、系安全带、穿防滑鞋。
2、安装场地应清理洁净，并有标志杆围起来，严禁非工作人员入内。
3、预防安装、拆卸地点上方掉落物体，必需时加安全网。
4、安装过程中必需有专员负责统一指挥。
5、安装作业时，必需按额定载荷重量下进行安装，不许超载。
6、雷雨天、雪天或风速超出13m/s恶劣天气下不能进行安装作业。
7、安装作业时，应预防安装地点上方掉落物体，避免高空多层次作业。
8、地面操作人员，应尽可能避免在高空作业面正下方停留或经过，也不得在起重机起重臂或正在安装构件下停留或经过。
9、高处操作人员使用工具、零配件等，应放在随身佩带工具袋内，不可随意向下丢掷。
10、构件安装后，必需检验连接质量，只有连接确实安全可靠，才能松钩或拆除临时固定工具。
11、雨天和雾天不安排高空作业，必需进行时一定要采取可靠防滑、防坠方法；碰到六级及以上大风时，必需停止高空作业。恶劣天气后要对高空作业设施进行全方面检验、修复和完善。
12、关键把好高空作业安全关,有高处作业人员必需经过体检合格，工作期间,严禁喝酒、打闹。小型工具、焊条头子等放在专门工具袋内。使用工具时，要握持牢靠。手持工具应系安全绳，应避免直线垂直交叉作业。
13、严禁在高空抛掷任何物件，传输物件用绳拴牢。
14、统一高空、地面通迅、联络一律用对讲机，严禁在高空和地面相互直接喊话。
15、拆卸运行时，绝对不许可超出额定拆卸载重量。
16、严禁夜间进行安装、拆卸作业。
六、事故应抢救援预案
（一）制订目标
为了落实实施“安全第一，预防为主”安全方针，应依据危险性较大现场环境、设计要求及施工方法等工程特点进行危险源辨识，和采取对应预防方法及救援方案，提升整个项目部对事故整体应急能力，确保发生意外事故时能有序地应急指挥，有效地保护职员生命、企业财产安全、保护生态环境和资源，把事故降低到最小程度，特制订本预案。
（二）应急领导小组
附墙架安装前应成立专门应急领导小组，来确保发生意外事故时能有序应急指挥，领导小组组员以下：
组长：黎文（项目经理）
副组长：张建明（技术负责）、李日富（总施工）
组员：安全员小组、电工、机械班长
（三）应急领导小组职责
1、领导各单位应急小组培训和学习工作，提升其应变能力。
2、当施工现场发生突发事件时，负责救险人员、器材、车辆、通信联络和组织指挥协调。
3、负责配置好多种应急物资和消防器材、救生设备和其它应急设备。
4、发生事故要立即赶到现场组织指挥，控制事故扩大和连续发生，并快速向上级主管部门汇报。
5、负责组织抢险、疏散、救助及通信联络。
6、组织应急检验，确保现场道路通畅，对危险大施工项目应和当地医院取得联络，做好救护准备。
（三）应急反应预案
1、事故汇报程序：事故发生后，作业人员、班组长、现场责任人、项目部安全主管领导应立即逐层上报，并联络报警，组织抢救。
2、事故汇报：事故发生后应逐层上报，通常为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故（包含人员伤亡、重伤及财产损失等严重事故）时，应立即向上级领导汇报，并在二十四小时内向上级主管部门作出书面汇报。
3、现场事故应急处理：施工过程中可能发生事故关键有机具伤人、高温中暑、高空坠落、落物伤人等事故。
4、其它人身伤害事故处理：当发生如高空附落、被高空坠物击中和机具伤人等而造成人身伤害时。
（四）应急培训和演练
1、应急反应组织和预案确定后，施工单位应急组长组织全部应急人员进行应急培训。
2、组长根据相关预案进行分项演练，对演练效果进行评价，依据评价结果进行完善。
3、在确定险情和事故处理妥当后，应急反应小组应进行现场拍照、绘图，搜集证据，保留物证。
（五）应急通信联络
碰到紧急情况要首先向项目部汇报。项目部利用电话或传真向上级部门汇报并采取对应救援方法。各施工班组应制订具体应急反应计划，列明各营地及相关人员通信联络方法，并在施工现场、营地显要位置张贴，方便紧急情况下使用。
八、附墙架大样图
