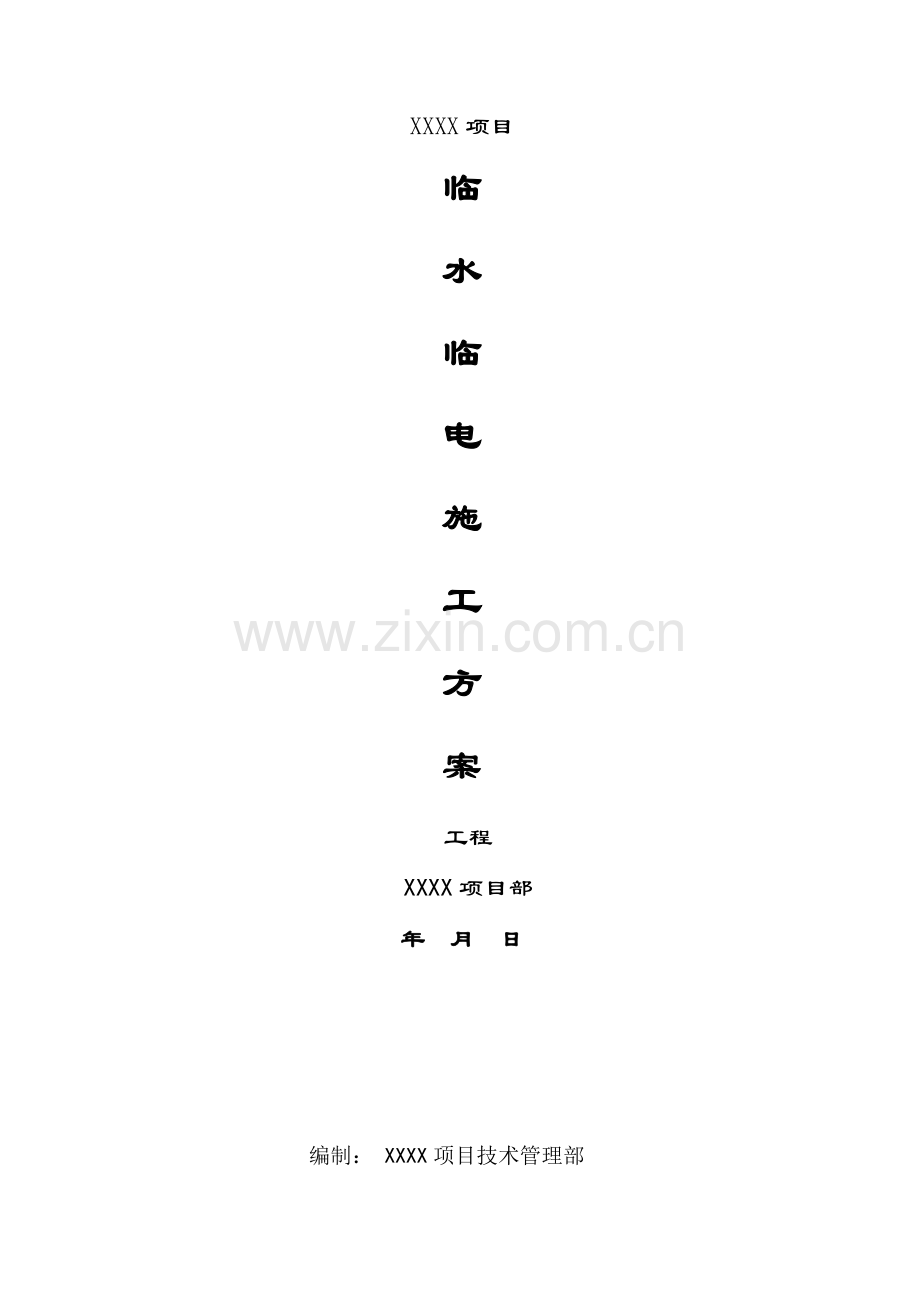

XXXX项目
临
水
临
电
施
工
方
案
工程
XXXX项目部
年 月 日

编制： XXXX项目技术管理部

审核：

审批：

目 录
第一章：工程介绍 2
第二章：施工现场临水临电及关键临建介绍 2
第三章：临电设计 3
第四章：临水设计 9
第五章：临电施工技术要求及临电管理和维护 15
第六章：临水施工技术要求及系统维护和管理 16
第七章：临水、临电施工进度计划 17
第八章：工期确保方法 18
第九章：成品保护方法 19
第十章：现场安全用电和消防方法 19
第十一章：附图 21

第一章：工程介绍

XXXX工程在 大道和 路交叉处，是以住宅为主、商场等配套设施组成建筑群体，该建筑群体由多幢高层建筑组成，工程总建筑面积为百万平方米。
建筑安装工程 XXXX项目经理部承建该建筑群体中1#、2#两栋独立高层。1#楼地上二十六层，2# 楼地上二十六层，地下均为一层 ，1#、2#两栋楼最大建筑高度87.30米，结构形式为全现浇钢筋混凝土剪力墙结构，基础为筏板基础；1#、2#两栋高层均为半地下室，二栋楼总建筑面积为45400平方米。

第二章：施工现场临水临电及关键临建介绍

2.1施工现场临电情况
现场临电总电源建设单位提供一台600KVA变压器，总配电室在现场西南侧围墙处。
2.2关键用电临建情况
施工工人生活区（含食堂、宿舍、厕所）、施工现场南侧自西向东部署，办公区由7间活动钢板房组成（双层部署），工人生活区、食堂、厕所由三栋52米长工人生活区；24米长食堂、14米长厕所活动板房组成，木工棚一处设在1##楼西侧， 钢筋加工棚一处在2#楼西侧，（详见附图：施工现场临、水临电平面部署图）。

第三章：临电设计

3.1施工现场临电设施配置
3.1.1施工用电设备、设施配置
表1：施工用电设备、设施配置表
序号
设备名称
配置
数量
使用
数量
功率(KW)
总功率(KW)
备 注
1
塔吊QZT5008
2
2
65
130
动力设备
2
地泵（临时没用）
1
1
90
90
动力设备
3
砂浆搅拌机

4
电焊机
3
3
25
75
焊接设备
5
切断机
2
2
4.5
9
动力设备
6
弯曲机
2
2
4
8
动力设备
7
振动棒
8
6
1.5
9
动力设备
8
高压泵
1
1
22
22
动力设备
9
镝灯
5
4
3.5
14
照明设备
10
圆盘锯
2
2
3
6
动力设备
11
碘钨灯
10
6
1
6
照明设备
12
钢筋调直机
1
1
11
11
动力设备
13
空气压缩机
1
1
11
11
动力设备
14
混凝土振动台
1
1
1.5
1.5
动力设备
15
蒸饭器
1
1
4
4
照明或电热设备
16
鼓风机
2
1
1.5
1.5
动力设备
17
办公用电

30
30
照明或电热设备
18
工人生活区用电

20
20
照明或电热设备
19
其它不可预见用电

30
30
三种设备同时考虑
累计

478

3.1.2临电供电系统选择及关键线路敷设要求
3.1.2.1建筑现场临时用电线路结构形式按《施工现场临时用电安全技术规范》(JGJ46-)要求,采取电源中性点直接接地,工作零线和保护零线分开TN-S三相五线制接零保护系统,保护零作反复接地。
3.1.2.2对于企业《项目安全管理手册》有特殊要求塔吊用电线路设计为：
塔吊用电从总配电箱直接引出，并设置专用配电箱；
3.1.3临电供电系统部署（见附图：施工现场临电平面部署图）
3.1.3.1由供电变压器引一电源至配电室内配电柜，再由配电柜引至一级配电箱再引出1#箱、2# 箱、3#箱、4#箱、塔吊箱、生活用电。配电箱、柜应做反复接地，全部配电箱、开关均采取如皋建筑安装工程文件指定牌号，作到电箱颜色一致，编号一致。
3.1.3.2现场临电平面部署:
由变压器引至配电室，由配电室引到一个一级箱、塔吊（单独配线引自总配电柜）、其中1#箱供给11#照明箱、12#照明箱、13#电热（蒸饭）箱、2#箱供给21#照明箱、和22#动力箱；3#箱供给 31#照明箱、32#动力箱；4#箱供给41#照明箱、42#照明箱、43#和44#动力箱。塔吊支路供给塔吊专用箱，
3.2电箱系统图（见附图：配电柜、箱系统图）
3.3用电负荷计算及电缆截面选择
3.3.1计算公式：
3.3.1.1额定电流计算公式：
I=KI×KX×P/1.73UηCOSΦ
其中:
KI——总功率安全系数,通常取1.05-1.10;
KX——需要系数(动力系数0.4-0.6,焊机系数0.5-0.6,照明系数0.8-1.0);
η——效率;
P——回路总功率,单位:KW;
COSΦ——功率因数;
3.3.1.2电缆电压降核实公式；
ε=(P×L)/(C×S)
其中:
L:回路电缆长度,单位:米;
C:材料系数,铜芯电缆C=77;
S:面积mm2
ε:电压降,规范许可电压降为5%
3.3.1.3总用电负荷计算公式:
P=K1×P1+K2×P2+K3×P3 (P1：动力总功率、P2：焊机总功率、P3：照明总功率）
其中：
K1——动力需要系数 ，通常为0.4-0.6；
K2——焊机需要系数，通常为0.5-0.6,；
K3——照明需要系数，通常为0.8-1.0；
3.3.2总用电负荷计算:
P=K1×P1+K2×P2+K3×P3
P=0.6×273.5 +0.5×75 +0.9×104 = 295.2（KW）
S=P/COSΦ (S容量、P功率、COSΦ功率因数)
S= 295.2/0.85= 250.92(KVA) <600KVA
故600 KVA变压器可满足施工用电。
3.3.3电缆截面选择:
3.3.3.1总线路电缆截面选择：
总线路额定电流：
I=KI.P/1.73UηCOSΦ
=1.05×296 /1.73×380×0.9×0.85=618 (A)
依据临电用电安全技术规范采取三根3×1202+2×95 2 YJV铜芯电缆，电流为：3×270A= 810A>618A。
且ε=(P×L)/(C×S) 即ε= 296*35/77×120×3= 0.37%<5%许可电压降，符合要求。
所以总线路采取三根 YJV 3× 1202+2× 952铜芯电缆。
3.3.3.2塔吊支路：功率总和为P=2×65=130KW
I=KI.P/1.73UηCOSΦ
=1.05×130*0.6 /1.73×380×0.9×0.85=163(A)
依据临电用电安全技术规范采取 YJV 3×1202+2×952铜芯电缆，电流为：163A <270A。
且ε=(P×L)/(C×S) 即ε= 130× 200/77×120=2.8%<5%许可电压降，符合要求。
所以该线路采取3×120 2+2× 952铜芯电缆。
对于塔 2#、1#
I=KI.P/1.73UηCOSΦ
=1.05×65*0.6/1.73×380×0.9×0.85=81(A)
依据临电用电安全技术规范采取 YJV 3× 352+2×162铜芯电缆，其额定电流为：129A>81A。
且ε=(P×L)/(C×S) 即ε=65×200/77×50=3.37%<5%许可电压降，符合要求。
所以该回路均选择 YJV3×352+2×162铜芯电缆。
3.3.3.4.1 1#照明箱按20KW计算
Ｉ=1.05×20/(1.73×380×0.85×0.9)=42(A)
依据临电用电安全技术规范采取一根5×102 YJV电缆,其电流为61A>42A。
且ε=20×10/(77×10)=2.5%<5%许可电压降,符合要求。
3.3.3.4.2 1#动力箱按110KW计算
Ｉ=1.05×110/(1.73×380×0.85×0.9)=229(A)
依据临电用电安全技术规范采取一根3×702+2×352 YJV铜芯电缆,其电流为231A>229A。
且ε=110×120/(77×70)=2.4%<5%许可电压降,符合要求。
3.3.3.5 2#箱支路：相关设施功率同1#箱，电缆选择同1#箱，2#照明箱同1#照明箱，2#动力箱同1#动力箱。
3.3.3.6 3#箱支路：同1#箱支路
3#、4#照明箱同1#照明箱，3#、4#动力箱同1#动力箱。

3.4线路铺设和要求
3.4.1按规范要求，本工程临电采取三级配电保护，全部线路均埋地敷设。
3.4.2埋设要求：电缆埋设深度大于600 mm,并在电缆上下均铺大于50mm厚细砂,然后覆盖红砖保护层,埋地电缆线路和周围热力管线平行间距大于1.2m,交叉间距大于1m，和其它管线平行间距大于0.5m。埋地电缆穿过马路须加套管保护套,电缆接头必需牢靠可靠,并做好绝缘包扎，保持足够绝缘强度,不得承受张力。埋地电缆接头设在地面接线盒时，接线盒应防水、防机械损伤、远离易燃易腐蚀场所。
3.4.3全部接地装置均采取镀锌50×5角铁，长度为2.5米做接地极，接地线采取40×4镀锌扁铁。
3.5地上结构及装修施工阶段楼层施工用电部署：
3.5.1伴随结构施工进行，从供楼层施工一级电箱上引出电缆沿结构外墙向上敷设：1#楼从1#电箱分别向沿结构外墙向上敷设电缆，电缆采取50橡套电缆，且每隔两层设一个三级电箱，电箱内2个DZL15—300/250漏电保护开关和一个DZ15—100/50空开.
3.5.4 2#楼楼层施工用电从2#电箱引出50橡套电缆，随结构楼层施工向上敷设，每隔一层设一个三级电箱，电箱内2个DZL15—300/250漏电保护开关和一个DZ15—100/50空开。

第四章：临水设计

4.1施工临时用水设计及施工内容:
4.1.1施工现场施工及生活临时设施用水、排水设计施工。
4.1.2消防、施工用水竖管设计及施工。
4.2临水方案
4.2.1总水源：施工现场水管水源由西南角（售楼处）市政给水管供给,管径为DN63。
4.2.2施工用水和消防用水按河南洛阳市施工现场管理要求,依据现场情况在1#、2#楼平面现场设一蓄水池,水池在 1#、2#楼东侧，水池采取水泥砖砌筑（ 砖标号MU7.5，砌筑砂浆标号为M7.5），壁厚240 mm，底厚60mm，内壁采取20mm厚防水砂浆抹平压光。消防水池尺寸为2×2×1 m3，水池上设1台加压水泵，加压向上供给施工和消防用水，1台加压泵互为备用，而且管路连通经过调整两泵调整阀门来实现对水量水压平衡；在1#、2#楼中间处设一2.5×2.5×1 m3贮水池（采取4mm钢板焊接），经加压泵加压后送给1#、2#楼消防及施工用水，1台加压泵互为备用，而且管路连通经过调整两泵调整阀门来实现对水量水压平衡。每栋楼配置1台加压泵，供消防和施工用水使用，管路相连，互做备用。（消防水箱上采取脚手架和安全网封闭），临水平面部署见附图：现场临水平面部署图，施工及消防竖向供水系统见附图：消防及施工用水系统图。
4.2.3 施工楼层消防和施工用水部署
1#、2#楼消防用水和施工用水立管沿着间管井随结构施工向上接Φ75消防立管，在施工楼层内每隔一层部署一处消防和施工用水支管，以达成每一支管可控制本层及上、下各一层消防供水和施工用水，1#、2#楼根据消防立管和施工用水平面部署位置，每栋楼设1处立管，在结构外架内侧沿结构外架向上引Φ75立管，消防用水和施工用水每隔一层留设消防支管和施工用水支管，施工用水支管采取Φ25钢管。在消防和施工用水支管位置设阀门，消防支管处根据消防水龙带接口进行设置，同时配消防水龙带。消防供水支管处应作出显著标识。（见附图）
4.2.3楼层施工用水采取橡胶软管接至施工用水点。
4.2.4现场生活区上、下水关键考虑临时办公室、食堂、宿舍、厕所上、下水，临时建筑排水出户后及地泵污水净化后经化粪池、沉淀池、隔油池等对应处理再排入市政管网。
4.3施工临水总量计算
4.3.1计算公式 ：
q1=K1ΣQ1.N1/(T1 .t) ×K2/（8×3600）
q1——施工用水量（L/S）
K1——未估计施工用水系数（1.05 —1.15）
Q1——年（季）度工程量（以实物计量单位表示）
N1——施工用水定额
T1——年（季）度有效作业天数
t——天天工作班数
k2——用水步均衡系数
4.3.2工程实物工程量及计算系数确定
因为工程结构施工阶段相对于装修阶段施工用水量大，故Q1关键以混凝土工程量为计算依据，据统计混凝土实物工作量约为3000立方米，混凝土养护用水定额取700升/立方米；确定结构及前期阶段施工工期为300天；天天根据1.5各工作班计算；所以：
K1=1.1
Q1=3000立方米
N1=950 升/立方米
T1=200天
t =1.5班
k2=1.5
4.3.3工程用水计算
q1=K1Σ Q1.N1/(T1 .t) ×K2/（8×3600）
=1.1×（23000×950）/（200×1.5）×1.5/（8×3600）
=4.17L/S
4.4工人生活区用水
4.4.1 计算公式
q3=（ΣP2N3K4）/（24×3600）
q3——生活区生活用水量（L/S）
P2——生活区居住人数（确定500人）；
N2——生活区生活用水定额（20升/人.班）
t——天天工作班数（班）
k3——用水步均衡系数（2.00—2.50）
4.4.2工人生活用水系数确定
生活区生活用水定额其中包含：卫生设施用水定额为25升/人；食堂用水定额为15升/人；洗浴用水定额为30升/人（人数根据出勤人数30%计算）；洗衣用水定额为30升/人；所以：
4.4.3用水量计算
q3 =（ΣP2N3）K/（24×3600）
=（500×25+500×15+500×30%×30+500×30）×2.00/（24×3600）
=0.91L/S
4.5总用水量计算：
因为该区域工地面积小于5公顷（约2.2公顷） ，假如假设该工地同时发生火灾次数为一次，则消防用水定额为10—15L/S，取 q4= 10L/S （q4——消防用水施工定额）
∵ q1+ q2+q3=4.17+0.91=5.08L/S< q4= 10L/S
∴计算公式：Q= q4
Q= q4 =10L/S
4.6给水主干管管径计算
4.6.1计算公式
D=√4Q/（πv.1000）
其中：D——水管管径（m）
Q——耗水量（m/s）
V——管网中水流速度（m/s）
4.6.2消防主干管管径计算
D=√4Q/（πv.1000）
=√4×10/（3.14×2.5×1000）
=0.0714mm
其中：依据消防用水定额：Q=10L/s
消防水管中水流速经过查表：V=2.5m/s
依据洛阳市消防管理相关要求，消防用管主干管管径不得小于100mm，所以，消防供水主干管管径确定为100mm。
4.6.3施工用水主干管管径计算
D=√4Q/（πv.1000）
其中：D——水管管径（m）
Q——耗水量（l/s）
V——管网中水流速度（m/s）
其中：耗水量Q经过前面计算：Q=5.08L/S
管网中水流速V经过查表：V=1.5米/秒
D=√4Q/（πv.1000）
=√4×4.31/3.14×1.5×1000
=0.061m
4.6.4给水主干管确定：
因为施工用水及消防用水采取同一管线供水，所以依据消防用水相关管理要求，供水水管管径确定为75mm，以满足消防及施工用水使用。
4.7供水支管选择
4.7.1生活、办公区用水量计算
4.7.1.1计算公式：
q3=（ΣP2N3K4）/（24×3600）
q3——生活区生活用水量（L/S）
P2——生活区居住人数（确定500人，含管理人员）；
N3——生活区昼夜全部生活用水定额（80—120升/人）
——生活用水不均衡系数（2.00—2.50）
4.7.1.2工人生活用水系数确定
生活区生活用水定额取N3=80升/人
生活用水不均衡系数取k3=2.00
4.7.1.3办公及生活用水量计算
q3 =（ΣP2N3）K/（24×3600）
=500×80×2.00/（24×3600）
=0.93L/S
经过查表选择管径D=40mm（ 经过查表水流速V=1.03m/s符合要求要求）。
4.8水泵选择:
4.8.1 1#、2#楼供水水泵扬程计算：
计算公式：H= H1+H2+H3
H——为水泵总扬程
H1——为水泵送水到最不利点高差（m）
H2——为管路水头损失（m），通常H2=（0.10—0.20）H1
H3——为最不利点出水水压（m）
H1=67+18=85(m)
H2=85×10%=8.5(m)
H3=6m
H=85+8.5+6=99.5(m)
据上面计算选择六台(三台备用)65DL-7型立式给水泵。
该水泵流量：Q=5-9L/S
该水泵扬程：H=126—108(m)配套电机功率为22KW
4.9全部消防施工用水管路均采取焊接钢管，生活用水采取PPR管。

第五章：临电施工技术要求及临电管理和维护

5.1临电施工技术要求
5.1.1本工程按JGJ46-《施工现场临时用电安全技术规范》相关要求进行施工。
5.1.2本工程所使用临电关键设施应符合洛阳市相关临时用电管理要求,配电箱、柜符合三相五线制,接零保护系统TN-S要求。
5.1.3一级电柜PE线做一组反复接地,接地极用L50×50×5镀锌角钢,其长度为2.5米，接地线用镀锌40×4角钢焊接,其电阻应小于10Ω,塔吊接地电阻小于4Ω,配电室保护接地小于4Ω。
5.1.4二级电箱中漏电开关动作电流应为30mA,动作时间0.1S。
5.1.5固定式配电柜距地面应为0.3米,电箱为1.2米,配电箱、电缆均采取合格厂家供货。
5.1.6现场消防泵电源引自现场电源总闸外侧。
5.2施工现场临电管理和维护
5.2.1临电机械设备必需经过验收合格后方可投入使用。
5.2.2临电机械设备必需设专员进行维护、操作，而且进行定时检验，发觉问题立即汇报并进行合了处理，严禁设备带病运行。
5.2.3起重设备等操作人员必需持证上岗。
5.2.4对临电设备进行操作和进行维护时必需配戴好对应防护用具，即穿戴好绝缘鞋和手套等，操作时必需使用电工专用绝缘工具。
5.2.5电工作业时，应该由二人配合进行，严禁带电操作和零地混用。
5.2.6配电箱要作到“六有”，停电设备必需拉闸断电，锁好配电箱。
5.2.7定时对接地、接零装置进行接地电阻测试，保护零线阻值、反复接地阻值小于4Ω。
5.2.8电箱移动过程中必需断电，严禁带电移动。
5.2.9认真做好并保管好《电工维护工作统计》。
5.2.10施工现场必需配置对应电器火灾灭火器。

第六章：临水施工技术要求及系统维护和管理

6.1临水施工技术要求
6.1临时用水设施及管道安装
6.1.1工艺步骤:
施工准备→管道预制加工→埋地管道除锈、防腐→管道支架制作及安装→埋地管道预制及安装→室内明装干管预制及安装→立管预制及安装→水泵及其隶属设备安装→消火栓及其它附件安装→通水试验→后续立管及附件安装。
6.1.2室外埋地管道在埋设前应作除锈和防腐工作,给水管道除锈后刷热沥青两遍,排水铸铁管刷热沥青两遍。室外埋地管埋深为1米。
6.1.3管道安装坡度均按施工及验收规范实施,给水管试水压力按工作压力1.5倍进行,注水30分钟,不渗不漏为合格。排水管注水高于地面,15分钟不渗不漏为合格。
6.2临水系统维护和管理
6.2.1施工时应注意确保消防管线通畅，消火栓内设施完备，且消火栓前道路通畅，以确保消防需要。
6.2.2应加强施工现场厕所管理，立即清扫、冲洗，保持整齐，无堵塞现象。
6.2.3施工用水立管及消防用水立管在上层楼板浇注前应立即接高，根据每施工两层接高两层进行。
6.2.4对于有渗漏管线及截门应立即进行维修。
6.2.5冬季施工时应作好防冻涨工作。
6.2.6各个施工用水点作到人走水关，杜绝长流水现象发生,尤其是施工作业面临水管理 。

第七章：临水、临电施工进度计划

7.1施工进度计划应依据要求结合土建工程进度。

7.1.1临水施工进度计划 表二
时间
施工内容
时间（日历天）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
管沟开挖

2
水箱砌筑

3
管线连接

4
泵、消火栓安装

5
打压试验

6
回填土

7
验收

7.1.2临电施工进度计划 表三
时间
施工内容
时间（日历天）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
电缆沟开挖

2
垫层

3
电缆敷设连接

4
埋线

5
表箱安装

6
检测

7
验收

第八章：工期确保方法

8.1加强材料供给计划性,以免影响工期。
8.2对图纸具体审核,立即发觉矛盾,避免造成返工浪费而影响工期。
8.3在配合阶段,严格控制临建预留洞、套管位置,避免位置错误
8.4本工程设备和材料采购、供给及质量对工期含有很大影响,所以加强材料供给计划性,避免因为材料采购、运输等原因影响工期。
8.5临建项目责任人职责:全方面组织协调管理安装工程物资、材料,督促做好物资管理工作。
项目材料员职责:掌握原材料、成品、半成品、零配件质量标准,收料时严格按质量标准和采购文件验收,当对材料设备质量有怀疑时,应通知质检人员检验确定。
电工职责:安装、维修或拆除临时用电,阻止非电工人员操作。

第九章：成品保护方法

9.1成品应码放在平整,无积水,宽大场地,不和其它材料设备等混放在一起,并有防雪设施。
9.2成品应采取防护方法,保护装饰面不受损坏。
9.3管道保温完后严禁上人蹬踩及攀扶。
9.4多种设备及部件在装卸、运输、安装调试过程中,均应注意成品保护,另外要作好剩下材料回收保留。

第十章：现场安全用电和消防方法

10.1施工过程中认真落实《中国消防条例》坚持预防为主,防消结合,加强现场施工人员消防意识教育。
10.2施工现场设专员负责防火工作,配置消防器材和消防设施,常常检验,发觉隐患立即上报处理,现场施工作业,设备材料堆放不得占用或堵塞消防道路。
10.3严格实施现场用火制度,电、气焊使用前须办理用火证,并设专员看火,配置消防器材。
10.4施工中消防管道,设施和其它工程发生冲突时施工人员不得私自处理更改,应立即请示,经同意后方可更改。
10.5仓库、现场实施二十四小时消防值班制度,配置足够消防器材,不准私自设置炉灶,不准吸烟,不准点油灯和蜡烛,不准任意拉电线,无关人员严禁入库。
10.6分配电箱、开关箱距离不超出30米,开关箱和控制电气距离小于3米。
10.7配电箱及开关箱周围应有两个人同时工作操作空间和通道,不得在箱周围堆放杂草、易燃物。
10.8为了在发生火灾紧急情况下确保现场照明,箱内动力和照明应分开控制。
10.9箱内要求一闸一机,不可一闸多用,照明采取双极开关,电箱有醒目标志,不用时锁好,对于露天设备应采取防雨方法。
10.10木工棚灯头距离应2.4m以上,有机械电气保护装置,安装后要逐项检验,试验合格后再使用。
10.11在潮湿基坑内照明采取36V或24V安全电压。
10.12施工现场用电,严格根据安全用电要求管理,要杜绝私自接电现象,宿舍内禁用电炉取暖。
10.1施工人员应熟知本工种安全技术操作规程,正确使用个人防护用具,采取安全防护方法,进入施工现场必需戴安全帽,严禁穿拖拖鞋或光脚,在无防护设施高空施工时必需系安全带,严禁酒后操作。
10.2加强对电、气焊、喷灯作业,氧气、乙炔及其它易燃、易爆物管理,杜绝火灾事故发生。
10.3使用电气焊喷灯作业时要有用火证,并清理好周围易燃易爆物品,配置好消防器材,并设专员看火。
10.4线路上严禁带负荷接电、断电,并严禁带电操作。
10.5做好消防保卫工作,施工人员严格实施消防保卫制度。
10.6严格按施工组织设计所部署方案进行文明施工,不得随意乱占道路,乱占场地。
10.7注意现场环境保护,尽可能降低施工噪音,施工垃圾不得随意乱堆乱放,应放在指定地点。

第十一章：附图

附图一：现场临电平面部署图
附图二：现场临水平面部署图
