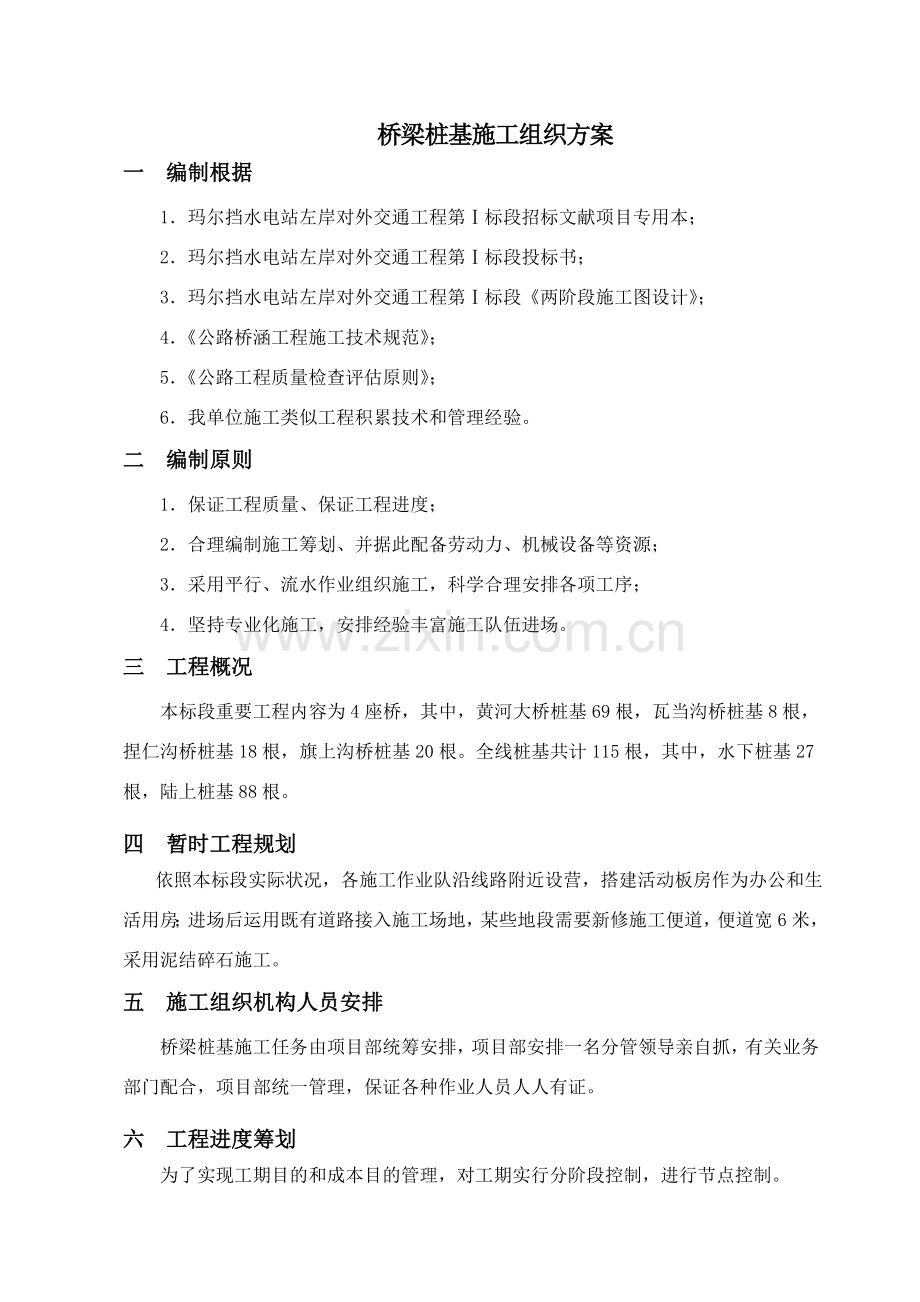

桥梁桩基施工组织方案一 编制根据1玛尔挡水电站左岸对外交通工程第标段招标文献项目专用本；2玛尔挡水电站左岸对外交通工程第标段投标书；3玛尔挡水电站左岸对外交通工程第标段两阶段施工图设计；4公路桥涵工程施工技术规范；5公路工程质量检查评估原则；6我单位施工类似工程积累技术和管理经验。二 编制原则1保证工程质量、保证工程进度；2合理编制施工筹划、并据此配备劳动力、机械设备等资源；3采用平行、流水作业组织施工，科学合理安排各项工序；4坚持专业化施工，安排经验丰富施工队伍进场。三 工程概况本标段重要工程内容为4座桥，其中，黄河大桥桩基69根，瓦当沟桥桩基8根，捏仁沟桥桩基18根，旗上沟桥桩基20根。全线桩基共计115根，其中，水下桩基27根，陆上桩基88根。四 暂时工程规划 依照本标段实际状况，各施工作业队沿线路附近设营，搭建活动板房作为办公和生活用房；进场后运用既有道路接入施工场地，某些地段需要新修施工便道，便道宽6米，采用泥结碎石施工。五 施工组织机构人员安排桥梁桩基施工任务由项目部统筹安排，项目部安排一名分管领导亲自抓，有关业务部门配合，项目部统一管理，保证各种作业人员人人有证。六 工程进度筹划为了实现工期目的和成本目的管理，对工期实行分阶段控制，进行节点控制。施工准备：.9.8.2.28；黄河大桥：水中桩基.10.21.6.30； 陆上桩基.2.28.7.30；其她桥梁下部构造：.3.1.8.30；七 施工方案工期紧，任务重，为保证安全优质高效地完毕桩基施工任务，依照各类型桩机施工办法、工艺及地基基本施工项目特点，钻孔桩基本采用冲击钻机成孔办法。结合现场实际状况，制定了水下桩基和陆上桩基两种施工方案：钻孔桩施工工艺流程图围堰筑岛开挖埋设护筒钻机就位制作护筒钻 进清孔设立钢筋笼设立导管灌注水下砼拔除护筒截除桩头、无损检测制作钢筋笼测量沉碴厚度测量砼面高度钻孔注浆泥浆沉淀供水泥浆池设立泥浆泵泥浆备料组拼及检查导管吊运砼备制砼准备工作1. 水下桩基本标段所含水下桩基重要处在黄河大桥3#、4#、5#墩，其施工方案如下：（1）围堰筑岛施工 先从岸边至3#墩填筑一8m宽便道，填料底部采用块石、片石，上部采用沙性土。然后开始3#墩筑岛，离桥梁中线16m处在上游向河中心用土袋堆码围堰，第一次土袋围堰堆码高度11.5m，然后填筑砂砾石，将填料顺坡送入水中。初步填土完毕后用PC200挖掘机打入钢板桩，钢板桩长度不不大于8m，并露出水面不不大于1.5m，保证围堰稳定。二次进行土袋堆码至堰顶，堆码时上下左右错开，堆码整洁，形成坡面不应陡于1：1，再进行围堰填土至水位标高以上1.5m。填土中间某些填片石及粘土。为防止河水浸入堰堤而导致围堰坍塌和污染水体，环绕筑岛用双层彩条布包裹，并用土袋均匀分布压牢。按照同样方案修建至4#墩便道，并完毕4#墩筑岛。为了保证河水排泄宽度，4#墩与5#墩之间不设便道用以泄水，且在5#墩与6#墩之间接近5#墩处修建一长14m，宽5m便桥，桥下用以泄水。一方面在5#墩与6#墩之间先填筑一7m宽便道，再从5#墩往6#墩进行反开挖，在开挖前需在便桥桥台处各打入3排钢板桩，钢板桩用槽钢连接成整体，便桥桥台开挖后用防水布维护以防冲刷，钢轨采用45b型长25m，两桥台各搭5.0m中间用工字钢焊成排架作暂时墩。钢轨在车道板下各布置4根，相邻钢轨间用木材填塞，两侧用撑木夹住，螺栓固定，在钢轨上铺设枕木，便桥修筑完毕。随后即开始5#墩筑岛施工，如果黄河水排流畅通，即取消便桥，直接修筑便道筑岛施工。（2）桩基平台施工水中桩基平台施工，在3#墩、4#墩筑岛完毕同步，放出墩位置，沿墩横轴线进行修筑，泥浆池设在两墩之间。（3）施工测量在开工迈进行施工测量，涉及导线、中线及高程复测，水准点复测与增设。精准放设各墩台位置及纵横向护桩，对所有控制桩用砼包裹进行保护。施工测量精度须符合“测规”规定，并将测量成果报业主及监理审核承认。（4）施工准备用全站仪和通过检定钢尺，定出桩位中心，测放出孔位桩及护桩。经复核无误、监理工程师承认后，用表格形式交钻孔组，并注意保护现场桩位。（5）埋设护筒护筒内径宜比桩径大200400mm。护筒中心竖直线应与桩中心线重叠，除设计另有规定外，平面容许误差为50mm，竖直线倾斜不不不大于1%，筑岛处护筒采用挖坑埋设法，护筒底部和四周所填粘质土必要分层夯实。水域护筒设立，应严格注意平面位置，竖向倾斜和两节护筒连接质量均需符合上述规定，沉入时可采用压重、振动锤击并辅以筒内除土办法。钢护筒底部标高应低于河床底1.0-2.0m，以防渗水，护筒顶部标高宜高出地面0.3m或水面12m。当钻孔内有水压时，应高于稳定后承压水位2.0m 以上。 （6）钻机就位钻机就位后，要将钻头钻尖精确对准孔位中心。详细做法是在护筒刻痕处，用小线连成十字，钻头中心对准小线十字交叉点。（7）泥浆解决和其她水中桩泥浆用专用泥浆车运至指定弃浆地点，其她施工工艺同陆上桩基。2陆上桩基（1）平整场地：场地平整，清除杂物，钻机位置处平整夯实，同步对施工用泥浆池位置，动力供应，砂、石料场、拌和楼位置，钢筋加工专用及施工便道作统一安排。（2）测量放样：施测时必要严格根据设计图纸精确计算，运用全站仪放样定出桩位中心，并打出十字桩。（3）埋设护筒：依照精确桩位埋设护筒，采用人工挖埋法埋设，护筒用mm厚钢板制作，护筒内径宜比桩径大200mm400mm，桩为陆上桩，采用直接开挖基坑并埋设钢护筒。为避免筒底悬空，护筒底端埋置尽量进一步到不透水层粘性土内11.5m，护筒四周回填粘性土并夯实，保证护筒位置精确及稳定，护筒顶端高出地面30cm。（4）泥浆池采用钻孔泥浆护壁，以保持孔壁在钻进过程中不坍塌。在墩位附近开挖泥浆池，在一种区段内共用。为充分运用泥浆，防止泥浆污染环境，抽出泥浆通过沉淀池沉淀后重复使用。泥浆采用搅拌机拌制，现场实验检测泥浆指标。（5）钻孔：桩基本依照地质状况，选用冲击钻钻孔；桩钻孔应在中距5m内任何桩砼灌筑完毕后24小时才干开始，以避免干扰邻桩砼凝固。钻机就位并经测量检查无误后开始钻进，开钻时采用小冲程低速钻进，待泥浆经调浆合格后可依照地质状况加快进尺，在钻进过程中随时检查钻碴以探明地质状况，并依照不同地层状况调节泥浆比重及进尺速度。 整个钻进过程中，始终保持孔内水位高于地下水位，并低于护筒顶面0.3米以防溢出，掏渣后及时补浆。钻孔时对成孔孔位、孔深、孔径及倾斜度等各项指标进行检查，及时调节。钻孔应持续施工，不得中断时间过长。（6）护壁：钻孔护壁采用泥浆护壁形式。选用粘土造浆，其具备相对密度低、粘度低、含砂量少、失水量少、泥皮薄、稳定性强、固壁能力高等长处。施工前可制作一活动泥浆池，依照不同地质状况选取不同泥浆比重。各机长认真执行钻探操作规程，依照地层状况及时调节泥浆性能，保证成孔速度和质量，施工中随着孔深增长向孔内及时、持续地补充泥浆，维持护筒内应有水头，防止孔壁坍塌。灌注过程。中，开挖泥浆沟，使孔内泥浆返回泥浆池，防止泥浆外溢。 泥 浆 性 能 指 标 要 求钻孔办法地层状况相对密度粘度(Pas)含砂率(%)胶体率(%)失水率(mL/30min)泥皮厚(mm/30min)静切力(pa)酸碱度pH冲击易坍地层1.201.40223049520335811（7）检孔及清孔钻孔至设计标高后，使用长度和外径符合施工技术规范规定检孔器检查孔径大小及垂直度，采用换浆法清孔，采用二次清孔。第一次清孔采用抽浆法清孔，清孔过程中不断补水以减少泥浆比重，直至泥浆各项指标达到规范规定，停止清孔。在提钻移机和后续准备工作中，孔底也许有新沉淀物，待钢筋笼安装完毕，检查沉淀层厚度，如不符合设计规定，进行第二次清孔，运用导管作为清浆管道，压入清浆，直至符合规定。清孔时，保持孔内水位在地下水位以上1.01.5m防止坍孔。（8）钢筋笼制作及吊装：钢筋应符合关于规范规定，并应满足设计文献规定。钢筋外观规定无裂纹、起皮、锈坑、死弯及油污等。钢筋应有出厂合格证，外观检查合格后每批应按规定抽取试样，分别作拉、弯复查实验，如有一项不合格，则加倍取样，如仍有一项不合格，则该批钢筋为不合格。钢筋笼采用加工场统一加工，自制双轮拖车通过现场便道运到桩位。桩基主钢筋笼各段之间主筋采用机械接头连接，接头交错布置。钢筋笼运用16T汽车吊起吊安装。为保证钢筋笼吊装安装时不变形，钢筋骨架在加工时设立强劲十字内撑架，防止钢筋骨架在运送和就位时变形，并设立板凳平台。钢筋笼吊装时采用两吊点起吊，先把钢筋笼吊竖直后，再检查与否有弯曲变形并加以纠正。钢筋笼骨架进入孔口后，将其扶正徐徐下放，禁止摆动碰撞孔壁。当最后一道加劲筛接近孔口时，在主筋上均匀焊上6个吊环，并用6根钢丝绳把钢筋笼固定在板凳平台上，再吊起第2节钢筋笼同第一节对接，接头对接好后再吊起刚筋笼、取掉板凳平台上钢丝绳下放骨架，如此循环，直至把钢筋笼骨架下放至设计标高，钢筋笼顶部通过钢筋与护筒口焊接相连并用型钢把钢筋笼固定定位于孔位中心，以防止钢筋笼在砼灌注过程中上浮。（9）安设导管、储料斗、砼灌注：导管用内径300，壁厚4mm钢管。导管均采用法兰栓接，接头设立用密封胶垫。为保证导管质量，灌注桩基混凝土前，对导管进行水密性和抗拉实验检测，预先试拼、编号，并自上而下标记尺度，保证导管良好状态。下放导管时小心操作，避免挂碰钢筋笼。导管安装长度建立复核和检查制度，避免因误装而导致断桩。混凝土浇注架用型钢制作，用于支撑悬吊导管，吊挂钢筋笼，上部放置混凝土漏斗。钢筋笼就位经检查合格后，及时下导管、安装漏斗储料斗及隔水栓，导管底部距孔底30-50cm。（10）灌注水下混凝土：灌注水下混凝土施工见下图。混凝土拌制：混凝上强度级别应较设计强度提高15%，粗骨料宜用碎石，粒径为4.7531.5 mm，砂用级配良好中砂。混凝土水灰比在0.6如下，水泥用量不不不大于350kg/m3,含砂率为40%50%，塌落度为1822cm，扩散度为3438cm。混凝土初凝时间为46h。混凝土采用拌和站统一拌和，运送至灌注地点时，检查混凝土均匀性和坍落度，合格后用吊车配料斗灌注。混凝土灌注：灌注砼前，检测孔底沉渣厚度，不不大于规范规定期，则采用导管加特制弯管作为吸浆管进行抽浆法再次清孔。水下混凝土施工时先灌入首批封底混凝土，首盘砼数量满足导管初次埋置深度2米需要。使其有一定冲击能量，能把泥浆从导管中排出，并能把导管下口埋入混凝土不不大于1m深。导管内首批水下混凝土与泥浆用隔水栓隔开，隔水栓预先用8号铁丝悬吊在混凝上漏斗下口，当混凝土装满与隔水栓完全接触后，剪断铁丝，混凝土即在重力作用下顶着隔水栓下沉至孔底，排开泥浆，埋住导管口，完毕封底。随着浇注持续进行，及时提拔导管，混凝土浇注应持续逆行，不能停止，半途停歇时间不得超过15min。在整个浇注过程中，导管在混凝土埋深以26m为宜，既不能不大于1m，也不能不不大于6m。施工中指派专人负责测量导管埋置深度及管内外混凝土面高差，及时填写水下混凝土灌注记录。运用导管内混凝土超压力使混凝土浇筑面逐渐上升，灌注高度应高于设计标高0.51.0m，在灌注过程中，当导管内混凝上具有空气时，后续混凝土宜通过溜憎慢慢地注入漏斗和导管，不得将混凝土整斗从上面倾入漏斗内，以免导管内形成高压气囊，冲出管节间橡胶垫而使导管漏水。对灌注过程中一切故障等状况均要如实记录在案。在灌注将近结束时，在孔内注入适量水使孔内泥浆稀释，有效排出泥浆，加大导管内外压力差，保证浇注效果。灌注过程中，经惯用测绳检测孔内混凝土面位置，溢流出泥浆引至恰本地点解决，防止污染环境。（11）桩头解决及质量检查灌注结束时，桩顶标高高于设计标高0.51.0m，混凝土终凝后，人工凿除桩头松散混凝土。混凝土达到设计强度后，采用超声波法或其他无破损检查法检测桩成桩质量。质量合格后方可进行墩台施工。钻孔桩质量通病因素及解决办法质量通病原 因处 理 措 施孔口坍塌护筒埋置过浅或回填粘土夯实不彻底；开钻阶段泥浆不浓，钻进太快，钻孔护壁不牢；孔口排水不畅，致使土层长期处在饱和状态，或钻机安放不当，孔口压力太大后外力碰撞护筒松动。及时回填粘土，加固护筒后继续钻孔；护筒有偏斜移位时，则拆除护筒填死钻孔，待沉淀密实后重新埋设护筒再钻；若孔口坍塌严重，下钢护筒至未塌处1米如下。孔内坍塌泥浆比重不够，未形成可靠护壁；孔内水头高度不够或孔内浮现承压水，减少了静水压力差；钻头撞击孔壁，破坏了护壁泥皮；钻头长时间迅速空转或循环泵量过大，致使水流冲刷护壁泥皮。坍孔不严重可加大泥浆比重继续钻进，严重时则回填重钻。缩 孔塑性土遇水膨胀使孔径缩小，或钻头严重磨损使孔径越来越小。在塑性易缩径地层采用直径较设计桩径大23厘米钻头且进尺要慢，并不时提吊钻头上下重复扫孔，防止缩孔。糊 钻粘土层中钻进速度过快，钻渣加大，循液泵量不够，泥浆比重过大。控制进尺，加快泥浆循环，严重时提出钻头清理。钻孔偏斜钻机底座不平；钻杆受压弯曲或接头不直；地层分界处软硬不均匀或卵石大小悬殊致使钻头所受阻力不匀；扩孔使钻头偏向。弯孔严重时，可用钻头上下重复扫孔纠正。偏斜严重时需回填并待其沉淀密实后重钻。八 施工安全保证体系及办法1.安全施工保证办法（1）施工前安全管理开工前要制定好安全生产保证筹划，依照各施工阶段特点，开列出危险源清单，编制出针对性安全技术办法施工前，工地负责人须向全体施工人员进行安全生产总交底，其内容应作到面广，突出重点。交底内容除基本施工状况外，还应有设备安全、用电安全、防火防爆、治安卫生、防汛防洪、饮食卫生、季节性保护、个人防护用品对的使用和对特种作业人员安全规定等交底。施工现场要有浓厚安全宣传氛围，有醒目安全标语，安全警告标志牌和批示牌，生活区内要有黑板报和宣传栏。（2）施工用电管理制定电气安全操作规程、电气安装规程、电气运营管理规程和电气维修检查制度，作好交接班、电气维修作业、接地电阻、手持电动工具绝缘电阻、漏电开关测试记录。施工现场电气设备必要符合建设部施工现场暂时用电安全技术规范，输电线路须采用三相五线制和“三级配电二级保护”，电线（缆）须按规定架设，不随处拖拉，各类电箱必要符合关于规定，总配电箱和分派电箱要安装在恰当位置，并要有重复接地保护办法，执行“一机、一闸、一箱”制。在施工现场专用中性点直接接地电力线路须采用TN-S接零保护系统，接地电阻不不不大于4欧姆，电气设备金属外壳须与专用保护零线相连接。变配电室要符合“四防一通”规定，建立相应管理制度，配备好必要安全防护用品。电气设备及输电线路安全完毕后，必要经技术部门验收合格后方可运营。夜间施工必要有电工值班，节假日或工作完毕后要切除电源。现场手持电动工具和小型电气设备要有专人负责管理，电气设备进出仓库均要认真检查和验收，作好寻常检查、维修和保养工作，不准带病运转。低压线路架设和使用必要符合关于规定，照明线路、灯具等安装高度要符合规定高度。食堂和浴室照明要用防潮灯具，并必要安装漏电电保护器，其漏电动作电流不不不大于30毫安，动作时间不不不大于0.1秒。易燃易爆场合要安装防爆电器。电工作业时必要穿戴好个人防护用品，并严格执行电气安全操作规程，作到持证上岗，电动作业必要严格贯彻“装得对的，用得安全，修得及时，拆得彻底”十六字方针。夜间电工值班须两人同步上岗。（3）机械设备安全管理各大中型设备、压力容器、机动车辆进场，均要进行认真验收，填写验收记录。验收不合格不准使用。安全保护装置不全、损坏设备待维修后方可使用，进场设备要有安全操作规程。机具设备及使用车辆要有牌照（涉及使用证）。操作人员必要严格执行安全操作规程，佩带个人劳防用品，作到持证上岗，每天要填写运转记录和例行保养记录。积聚设备和车辆在施工使用过程中，应定期维修和保养，不准带病作业，凡已维修保养设备、车辆均应在设备台帐中如实记录。现场大中型机具设备和车辆必要有专人负责，起重吊装作业必要有专职指挥，持证上岗。必要严格执行定期保养制度，做好操作前、操作中和操作后设备清洁润滑、紧固、调节和防腐工作。禁止机械设备超负荷使用，带病运转和作业运转中进行维修。（4）特殊工种管理特殊工种（电工、焊工、起重工等）必要经培训合格持证上岗。加强对特种作业人员安全教诲，在特殊区域或特别危险场合工作，要先进行安全交底，并有可靠对操作人员本人和对她人安全防护办法。禁止特殊工种作业人员只挂名，不跟班作业，或一名特殊作业人员同步监管若干个工地现象持外地特殊工种证件人员，必要经本地劳动局复训后方可上岗作业。（5）防火安全施工单位负责人应全面负责施工现场防护工作，要成立防火领导小组和群众义务消防队，建立各级领导责任制和消防检查制度，订立消防保卫合同，定期进行检查和培训，同步还必要建立消防档案。建立健全危险品、木工间、油库、物资仓库、氧气、乙炔气瓶等储运和使用防火管理制度。油库、危险品库和变配电室要独立设立，要保持足够安全距离。露天不得存储油桶和各种易燃易爆物品，危险品必要入库。每个工点要明确重点防火部位，有严格防范办法，每月定期检查依次，作到有隐患及时整治，并有书面记录。施工现场消防器材要有专人负责保养，定期检查，并记录检查日期和负责人。木工间、油库等易燃易爆场合，不准放置砂轮机、切割机、电焊机等，并悬挂禁止火警告知牌，制定相应防火办法。电气作业场合制定电气安全防火办法。（6）安全标志在本工程现场周边配备、架立并维护一切必要而适当标志牌，为职工和过往车辆、行人提供安全和以便。标志牌应涉及：警告与危险标志、安全与控制标志、指路标志与原则道路标志、限高标志等，所有标志上文字采用中文书写，标志上标注图示警告符号采用交通部统一规定符号，同步所有标志尺寸、颜色、文字与架设地点，均应符合本地交通部门规定，并使监理工程师满意。（7）事故隐患控制防止办法：安全生产保证体系健全和正常运作是防止主线。履行全面、全过程、全员原则化管理，教诲工人增强自我保护意识，执行各项安全技术规程和寻常监督、检查和指引。针对性安全交底和教诲是防止事故必要手段。安全记录：施工队安全员组织有关人员建立证明安全生产保证体系有效运营安全记录，涉及有关台帐、报表、原始记录。安全记录由施工队安全员进行收集、整顿，并进行标记、编目和立卷。安全记录应完整及时，并延续到工程项目竣工。2.冲击钻机施工安全（1）冲击钻机安装与拆除钻机安装与拆除均应在机长指引下进行；安装钻机平车，在拖运是轮子应向上，卸架翻转应轻放；吊装钻机应注意如下几点：吊装钻机吊车，应选用起吊能力20t以上型号，禁止超负荷吊装；套挂用钢丝绳应完好，直径不不大于16mm；套吊栓挂应稳固，并经检查以为可靠后方能试吊；吊装钻机应先行试吊，试吊高度普通为离地1020cm，同步检查钻机套挂与否平稳，吊车制动装置以及套挂钢丝绳与否可靠，只有在确认无误状况下，方可正式起吊。下降应缓慢，装入底车架应轻放就位。（2）钻机就为后，应用水平尺找平后才干安装。（3）钻机桅杆升降注意事项检查离合器、闸带与否灵活可靠；检查钢丝绳、蜗轮、销轴与否完好；警告钻机周边人员散开，禁止有人在桅杆下停留、走动；随着桅杆升起或落放，应用桅杆两边绷绳，或在桅杆中点绑一保险绳，两边配以同等人力拉住，以防桅杆倾倒。立好桅杆后，应及时挂好绷绳。（4）开机前准备工作检查地锚，埋深不能少于1.2m，引出绳头应用钢丝绳，不适当用脆性材料。稳好钻机，塞垫好三角木，收紧绷绳，紧固所有连接螺丝。检查钻具重量与否与钻机性能参数相符，所有钻头、抽筒均应焊有易拉、易挂、易捞装置。九 施工环保重要办法1大气与水质保护位于乡镇及人口稠密区施工场地和运送道路要经惯用洒水车进行洒水，防止扬尘。超标排放车辆、机械要安装净化装置，减少废气排放量。生活污水不能随意排放。施工现场工程废水采用沉淀池、净化池解决，然后排放，以免污染水源。工程施工产生废碴、废液按照关于环保规定进行解决，不得随意弃置、排放。2废弃物解决施工现场生活垃圾和工程废弃物应集中堆放，经解决后，除某些用于农作物肥料外，别的均选位置较高地方挖坑深埋并填坑、平整土地，种植永久植被。对于锅炉炉渣，可联系本地村镇用以铺筑道路。油料贮放在业主指定贮运仓库，现场用油料使用暂时小型贮藏罐，不使用不合格油罐，以免污染发生。3施工噪音控制办法接近居民区等敏感单位施工时，要合理安排施工工序及作业时间，采用相应办法，最大限度减少和消除噪音污染。操作产生高分贝噪音机械人员和操作产生低分贝噪音机械人员要定期调换,并在工作中配备防护用品。4生态保护办法工程所处地区耕地稀少，除征地范畴内耕地占用，不得侵占既有耕地，并积极开展路地共建活动，工程竣工后进行复耕解决。施工期间要爱护、保护好既有水资源，普通状况下不得变化既有水资源流向、流量，维护既有平衡状态。5水土保持办法 施工期间尽量保护好植被，避免因施工导致植被破坏。施工区内及周边树木和植被不得随意砍伐和破坏。若由于工程施工需要，植被受影响，应采用永久有效办法及时植树、种草，对植被进行恢复。采用永临结合原则，修建好施工中各项排水设施，防止水土流失。基本开挖土体，及时清运和回填。来不及回填时，周边要设立暂时排水沟，防止水土流失。施工中积极加强宣教，通过挂警示牌、标志牌、贴宣传标语等方式提高全体员工对水土保持重要性结识。
