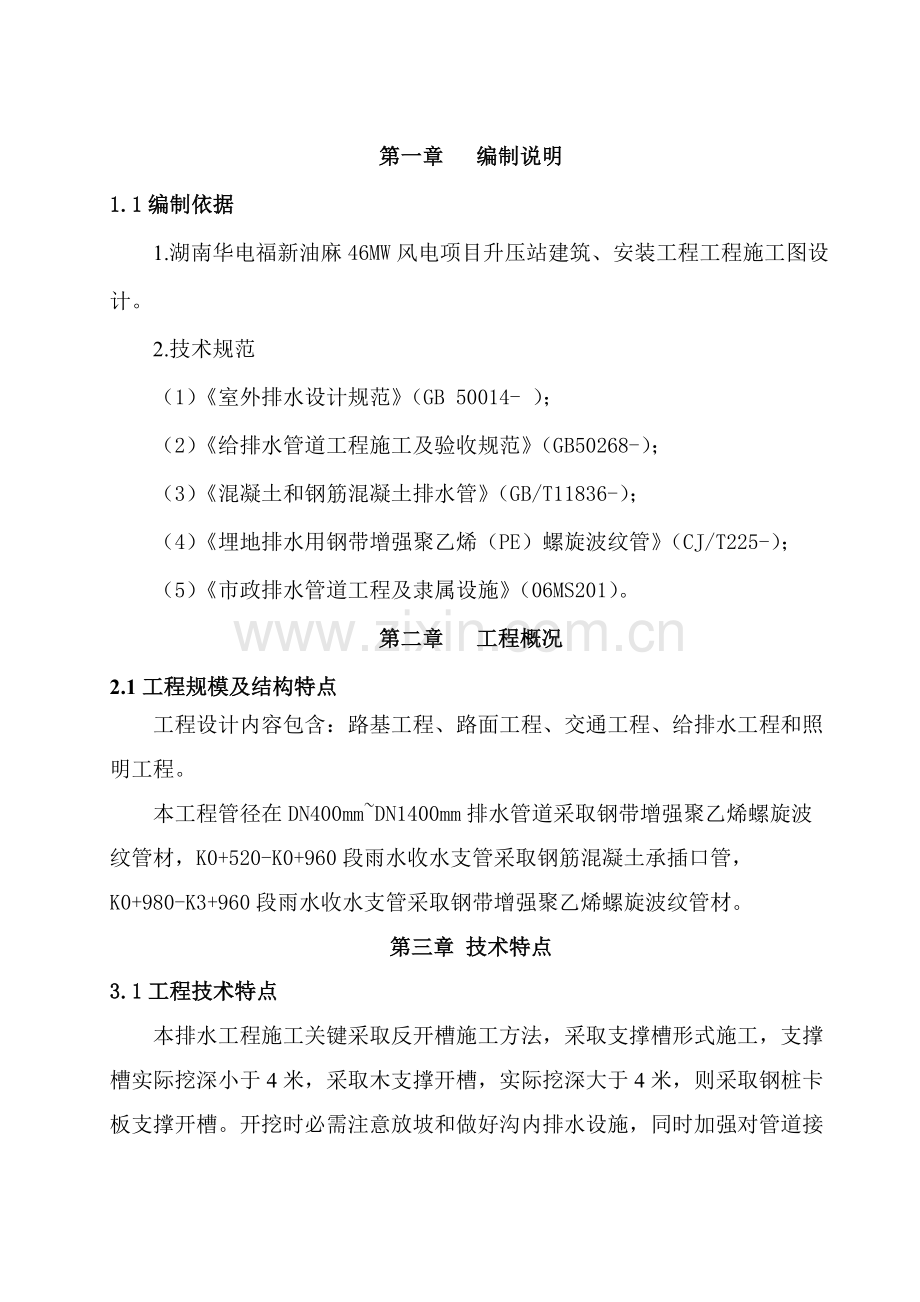

建筑物给水、排水工程作业指导书编码：XJDL-22批 准： 日 期： 审 核： 日 期： 编 写： 日 期： 湖南湘江电力建设集团郴州油麻风电项目部(章)年 月 日第一章 编制说明1.1编制依据1.湖南华电福新油麻46MW风电项目升压站建筑、安装工程工程施工图设计。2.技术规范（1）室外排水设计规范（GB 50014- ）；（2）给排水管道工程施工及验收规范（GB50268-）；（3）混凝土和钢筋混凝土排水管（GB/T11836-）；（4）埋地排水用钢带增强聚乙烯（PE）螺旋波纹管（CJ/T225-）；（5）市政排水管道工程及隶属设施（06MS201）。第二章 工程概况2.1工程规模及结构特点工程设计内容包含：路基工程、路面工程、交通工程、给排水工程和照明工程。本工程管径在DN400mmDN1400mm排水管道采取钢带增强聚乙烯螺旋波纹管材，K0+520-K0+960段雨水收水支管采取钢筋混凝土承插口管，K0+980-K3+960段雨水收水支管采取钢带增强聚乙烯螺旋波纹管材。第三章 技术特点3.1工程技术特点本排水工程施工关键采取反开槽施工方法，采取支撑槽形式施工，支撑槽实际挖深小于4米，采取木支撑开槽，实际挖深大于4米，则采取钢桩卡板支撑开槽。开挖时必需注意放坡和做好沟内排水设施，同时加强对管道接口密封检验等施工关键点，确保回填材料质量和密实度达标。第四章 施工方案及施工工艺4.1施工技术方法及关键点：1)排水（雨污管道）施工：严格根据施工图及技术规范中施工工艺标准进行施工。 施工前对多种管道、原材料、设备按要求进行检验。根椐控制网放出主干管中线，并在施工管段起止端设置中桩，便于在施工过程中不停用全站仪进行监控，确保管道顺直。同时依据中线分别设置开挖边线、垫层、管座、管肩边桩，并利用边桩用水准仪分别标识沟底、垫层面、流水位和管肩高程。用放样仪器沿着主干管中线定出各检验井井心位置。再在井心依序放出开挖边线、垫层、基础、井身内壁边线，在各井旁设置施工水准点，并设置标志牌分别标识清楚各井坑底、垫层、基础、收口、雨水口及井环面高程，便于砌筑井身时使用。依据工程规模、环境条件，修筑临时施工道路，临时道路应满足施工机械调运和行车安全要求，不得影响施工。图1：排水施工工艺步骤图施工中破坏地面原有排水系统，应采取有效处理方法。混凝土管道接头处需要凿毛,砂浆强度必需满足要求, 抹带高度要符合设计要求，并加强淋水保养。钢带增强聚乙烯螺旋波纹管采取热收缩带接口。管道安装完成后，进行水压试验，包含严密件试验和强度试验。采取闭水试验方法，在管底和基础腋角部位用砂回填密实后进行。管顶以上50cm范围内采取打夯机扎实。当管道结构顶面至路床覆土厚度小于50cm时，应对管道结构进行加固。当管道结构顶面至路床覆土厚度在5080cm时，路基压实过程中应对管道结构采取保护或加固方法。当管道在路基范围内时，其沟槽回填土压实度应符合现行国家标准。4.2排水工程施工方案及工艺4.2.1.施工方案及工艺(一)测量放线1.根椐控制网放出主干管中线，并在施工管段起止端设置中桩，便于在施工过程中不停用经纬仪进行监控，确保管道顺直。同时依据中线分别设置开挖边线、垫层、管座、管肩边桩，并利用边桩用水准仪分别标识沟底、垫层面、流水位和管肩高程。每一工序完成后应立即通线进行复测，合格后方可进入下一工序。2.用仪器沿着主干管中线定出各检验井井心位置。再在井心依序放出开挖边线、垫层、基础、井身内壁边线，在各井旁设置施工水准点，并设置标志牌分别标识清楚各井坑底、垫层、基础、收口、雨水口及井环面高程，便于砌筑井身时使用。3.细部测量控制，在沟槽两侧边坡或槽底两侧，对称设置高程桩。高程桩要注明基底标高、管内底标高、回土材料标高等。挖槽见底及管道铺设之前，均需测定管渠中心线位置。4.在挖槽见底、浇注混凝土底板、管道铺设前，均应复测管道中心线及高程板、桩高程。(二)沟槽开挖1.土方开挖时先挖除表层土和沿线拆迁后留下砼地台地基等，依据测量放线污水和雨水管轴线，探测管线方法：明挖2m深探坑，关键利用地质明挖探测。调查开挖位置地下管线情况，若有发觉应做好保护并快速用书面汇报监理工程师，和相关部门联络处理，处理后方可进行施工。2.若遇排灌沟等先要进行清淤。3.基槽开挖后，若基底地质、水文等和原设计有不良改变时，应依据实际挖深及土壤试验资料提出地基处理方案及加固方法，经监理工程师同意同意后进行地基处理。4.沟槽开挖用挖掘机进行，人工配合。沟槽开挖土方用自卸车外运至指定地点弃土。在开挖前，沟槽断面，开挖次序和堆土位置由现场施工员向司机及土方工具体交底。在开挖过程中管理人员须在现场指挥并常常检验沟槽净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。为确保槽底土壤不被扰动或破坏，在用机械挖土时，要预防超挖，在设计槽底高程以上留20cm30cm土层采取人工开挖、检平，尽可能避免超挖现象。若有超挖，须将扰动部分清除，并必需用中砂回填，用平板震动器振实。开挖要确保连续作业，衔接工序流畅，分段开挖，每段长约20米，以降低塌方或破坏土基，同时要注意边坡土体改变，出现问题立即处理。降低意外事故。5.管沟槽开挖宽度按管道基础宽度加上每边50cm工作位进行开挖。6.若有地下渗水，应该在基坑底两侧设置排水沟，每施工段设四个集水井，以利排除坑积水，避免坑底土壤受浸泡。7.开挖时，随时测量监控，确保开挖边坡、基坑尺寸，轴线、槽底高程达成CJJ3-90中沟槽验收要求要求。8.沟槽检验验收，沟槽开挖完成后，进行检验验收。检验项目包含开挖断面、槽底标高、轴线位置、沟槽边坡等。具体检验内容见下表沟槽开挖许可偏差和检验方法序号项 目许可偏差 (mm)检 查 频 率检 查 方 法范围点数1槽底高程0，-30两井间3用水准仪测量2槽底中线每侧宽度大于要求6挂中心线用尺量每侧3点3沟槽边坡不陡于要求6用坡度尺检验每侧计3点(三)管道基础1.测量基础中心轴线、标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道平基础砂垫层标高。2.基础垫层施工。清除基底杂物和浮土，排干沟底积水，进行基础铺筑。先在基底铺一层粗砂，并用平板振动器按交叉、错开、重合标准，振34遍直至密实。3.管道基础检验验收。管道基础施工完成后，进行检验验收。检验项目包含垫层、平基、管座等，具体内容见下表管道基础许可偏差及检验方法序号项 目许可偏差 (mm)检验频率检验方法范围点数1垫层中线每侧宽度大于设计要求10m2挂中心线用尺量每侧计1点高 程0,-15mm10m1用水准仪测量2平基中线每侧宽度+10mm,010m2挂中心线用尺量每侧计1点高程0,-15mm10m1用水准仪测量厚度大于设计要求10m1用尺量3管座肩宽+10mm,-5mm10m2挂边线用尺量每侧计1点肩高20mm10m2用水准仪测量每侧计1点(四)管道安装1.管道运输。管道运到现场由人工辅助吊车卸至使用地段，具体注意以下几点：（1）管材在装卸、运输和堆放时应避免撞击，严禁抛摔。（2）管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固。（3）管材应尽可能运至待安装管道沟槽边，若施工场地条件不许可，可将管材集中堆放于业主指定场地，再二次转运。（4）管材堆放时应有木垫块，垫块宽度应大于20厘米，间距小于1.5米。（5）管道起吊可采取一个支撑点或两个支撑点起吊，严禁用绳子贯穿或铁链吊装管道。（6）严禁将管道放在尖锐硬物上，全部堆放管道需加本楔预防滚动。短距离运输不得在坚硬不平地面和碎石面层上拖动或滚动。（7）管材堆放中应避免日光暴晒，并保持管间通风。橡胶圈应储存在通风良好库房内，堆放整齐不得受到扭曲损伤。2、管材检验（1）在运输前和货到现场后应对管道进行验收。（2）检验管道内表面、外表面及接口处是否损坏，管材要求外观一致，管身不得有裂缝，管口不得有破损、裂口等缺点。（3）管材端面应平整，和管中心轴线垂直。管材插口外径、承口内径尺寸及圆度必需符合产品标准要求。（4）管材耐压强度及刚度应满足设计要求。（5）管道接口用橡胶圈性能、尺寸应符合设计要求。橡胶圈外观应光滑平整，不得有气扎、裂缝、卷皱、破损、重皮和接缝现象。3、塑料管道铺设该道工序是整个管道施工中关键一道工序，应认真组织，精心施工。（1）管材现场应由人工配合起重机吊装搬运，搬运时应轻抬轻放。（2）下管前，凡要求须进行管道变形检测断面管材，应预先量出该断面管道实际直径，并做出记号。（3）下管采取起重机吊装人工配合进行。起重机下管吊装时，应用非金属绳索扣系住，不得串心吊装。严禁将管材由槽顶边滚入槽内。（4）安管时为控制好管底标高和坡度，拟架设坡度板一道，在其上设置制点。在坡度板上标定管道中心点，并测定高程。相邻两坡度板上管中心点顶面应较设计管底高1米，方便核查。在安装管道时，能够在坡度板上中心连线上随时挂垂球，控制管道定位。管材应将插口顺水流方向、承口逆水流方向安装，安装应由下游往上游进行。范围点数1中线位移15两井之间2挂中心线用尺量2管内底高程D1000mm10两井之间2用水准仪测量D1000mm15两井之间2用水准仪测量倒虹吸管30两井之间4用水准仪测量3相邻管内底错口D1000mm3两井之间3用尺量D1000mm5两井之间3用尺量(七)井室砌筑井室虽不是工程主体结构，但就其使用功效来看，工程质量检验中它比较轻易观查，是不可忽略隶属构筑物。1、施工方法井室砌筑及水泥砂浆抹口均应按规范要求。利用砖整体砌筑在水泥混凝土基础上。其要求以下：（1）井壁必需竖直，砌筑中不得有通缝，必需确保灰浆饱满，砌缝平整，抹面必需压光，不得有空鼓、裂缝等现象。圆井砌筑，应掌握井墙竖直度和圆顺度；掌握井室几何尺寸不超质量标准；砌筑砂浆应饱满（包含竖缝）。（2）井内流槽应平顺圆滑，尺寸正确，不得有建筑垃圾等杂物。井室内流槽砌砖按设计及规范要求砌筑流槽，交错插入井墙，使井墙和流槽形成整体。不应先砌井墙，然后再堆砌流槽，造成流槽和井墙分离。（3）流槽应砌（砖）、抹（面）成和上下游管径相同半圆弧形，不应无流槽，也不应砌成梯形或矩形。同时，流槽过水断面不应小于上游和下游管径过井断面。井底坡度和高程应符合设计要求。（4）砌收口时，每收进一层，改变一个直径，为了确保每层直径正确，将每一块砖收进尺寸要均匀，每层缩小后直径圆全部要保质圆润、美观。（5）收口部分轻易出现竖向通缝或鱼鳞缝，应打制六分砖块，以满足错缝要求，不使出现通缝或鱼鳞缝。（6）收口收进部分竖缝，为预防形成空缝，应在砌块时，在砖接砌一侧面挑上灰浆，将竖缝推挤严密，勾缝时再深入填严抹平，确保收口部分砖层能结合成整体受力。（7）砌筑砂浆标号必需符合设计要求，配合比应正确，隔日砂浆不得使用。水泥砂浆抹面要掌握厚证度、均匀、平整、密实。抹完后要封闭井口，以保持井室湿润养护，不使抹面造成裂缝、空鼓。（8）井室盖板尺寸及预留人孔位置应正确，人孔也应和墙边吻合。盖板预制加工或采购，要控制配筋量和配筋合理性，要控制钢筋网片垫块高度和密度，以确保各层厚度，不露筋；控制底模平整度，以确保板底光洁、平整、直顺、无安装板差；控制井室盖板人孔圆润、规矩，以保井筒砌砖易接顺、圆润美观。（9）安装井盖前，应将井墙顶面用水冲刷洁净，铺砂浆使井圈和路面找平。路面有显著纵、横坡，应和纵、横坡找平。（10）井内踏步要安装牢靠，位置正确。（11）井圈、井盖必需完整无损，安装要平稳、位置应正确。2、外观质量标准（1）井壁必需竖直，砌筑中不得有通缝，必需确保灰浆饱满，砌缝平整，抹面必需压光，不得有空鼓、裂缝等现象。（2）井内流槽应平顺圆滑，尺寸正确，不得有建筑垃圾等杂物。（3）砌筑砂浆标号必需符合设计要求，配合比应正确，隔日砂浆不得使用。（4）井室盖板尺寸及预留人孔位置应正确，人孔也应和墙边吻合。（5）井内踏步要安装牢靠，位置正确。（6）井圈、井盖必需完整无损，安装要平稳、位置应正确。3、检验井检验验收检验井砌筑完成后，检验项目包含井身尺寸、井盖高程、井底高程等，具体内容见下表井许可偏差及检验方法序号检验项目许可偏差（mm）检验频率检验方法范围点数1井身尺寸长、宽20每座2用尺量长、宽各1点直径20每座2用尺量2井盖高程非路面20每座1用水准仪测量路面和道路要求一致每座1用水准仪测量3井底高程D1000mm10每座1用水准仪测量D1000mm15每座1用水准仪测量（八）闭水试验排水工程各分项工程施工完后，在回填前，采取闭水法进行试验。检验管道、管渠、检验井渗水情况，管道闭水试验可按给水排水管道工程施工及验收规范GB50268-要求闭水法试验进行。验管段按井距分隔，长度不宜大于1km，带井试验。管道闭水试验时，试验管段应符合要求：管道及检验井外观质量已验收合格；管道未回填土且沟槽内无积水；全部预留孔应封堵，不得渗水。管道闭水试验时，应进行外观检验，不得有漏水现象。管道许可渗水量应符合规范要求。（九）管沟回填 钢筋砼管两侧回填中粗砂至管顶以上50cm，中粗砂以上回填土，分层扎实，虚铺层厚300mm，填料不得夹有大于100mm石块、砖块行杂物；回填时槽内必需无积水，不得回填淤泥、腐植土及有机物质，管道沟槽回填从基底基础部位到管顶以上0.7m范围必需人工回填，严禁使用机械推土回填，若无坚土则用石屑回填，管顶以上0.5m范围内可采取打夯机扎实,回填土压实度标准符合下表要求。回填土压实度标准序号项 目压实度（%）（轻型击实试验法）检验频率检验方法范围点数1胸腔部分95两井之间每层一组(3点)用灌砂法检验2管顶以上500mm853管顶500mm以上至地面按路槽以下深度计0800mm高级路面928001500mm高级路面 911500mm高级路面90不修路或农田85第五章 施工关键机械设备和材料5.1材料、机具设备准备：依据本项目工程特点及总体设计方案，对排水工程施工包含材料、机具设备作以下安排：5.2材料准备：施工材料数量准备见排水工程数量表。油料计划直接采购当地石油企业储存油料，混凝土管采取当地预制厂生产构件，钢带增强聚乙烯螺旋波纹管材在生产厂家进行定购；砼供给采取专业生产混凝土企业商品砼（砼搅拌车运输至现场）。项目沿线周围有丰富砂石料资源，储量丰富，开采及运输便利。5.3施工机械准备：（见下表）钦州滨海新城辣椒槌片区龙海路工程排水施工机械设备投入表序号设备名称、规格及型号单位数量技术情况拟用何处1CAT320C挖掘机台3良好排水施工210T自卸汽车台10良好排水施工350T振动压路机台1良好排水施工525T吊车台1良好排水施工8打夯机台3良好排水施工第六章 工程质量确保方法6.1事前控制：a.加强施工技术指导，认真做好设计图纸自审和会审，充足了解设计意图；逐层进行技术交底，严格按设计图、相关技术规范及操作规程要求进行施工。技术人员深入现场精心指导，质检和测试人员正确检测、严格把关。强化工序、工艺质量控制。b.认真实施工前技术交底制：开工前向全体施工工人进行技术交底：交设计意图、交技术标准、交质量标准、交施工方法、交施工中注意事项。对技术工人进行专题技术培训，使全体施工人员质量目标明确、标准清楚、施工方法适当、工艺操作符合要求。6.2过程质量控制：现场管理：建立健全质量管理体系，强化全员质量意识，落实落实“严管理、创品牌、美环境、保安康、重诚信、促发展”质量方针目标。技术管理和质量管理最终落实到现场，现场管理是确保质量关键。项目经理部将加大现场管理力度，发觉有违规行为，立即发出纠正方法通知，限期进行整改纠正，每个施工点全部坚持有施工员旁站监督管理，严格按操作规程施工，对工艺精益求精；要求应持证上岗人员，必需含有上岗资格；专业工程师做好日志和多种施工原始统计，项目经理部定时组织对本实体工程质量和质量管理工作进行检验，依据质量优劣进行奖罚，不停激励职员质量意识和创优意识。召开工地会议，交流、联络工地现场信息，协调处理施工和管理中出现问题，总结经验教训，促进质量体系有效运行和工程施工正常开展。6.3文件和资料管理：施工中形成多种施工统计，试验检测资料、工程技术文件和质量管理资料，客观反应了工程施工和管理过程及工程实体质量，也是工程质量评定和完工验收关键依据。质检工程师负责工程文件和资料管理，认真立即搜集整理，分类归档管理。具体要求以下：a.对全部进场材料进行试验。严格检验，确保其质量、规格符合施工要求。对砂、石地方材料进行性质、强度试验；并严格控制其粒径、风化程度检测。严厉认真地进行测量放样，确保位置、标高正确。b.严把质量关。c.成立QC小组并开展活动，对施工中出现新问题进行攻关。d.在施工中，严格控制每一道工序，确保工程质量。第七章 安全生产确保方法1）贯切“安全第一，预防为主，综合治理”方针。项目经理为第一责任人，实施“谁管生产，谁管安全”标准。2）建立健全各项安全管理制度，建立完善安全保障体系，实施项目经理负责各级安全责任制。成立安全职能管理机构，设置专职安全检验人员，负责现场施工安全检验及安全方法落实。各劳务队伍设置兼职安全员负责工序施工安全作业，确保施工生产安全运行。3）严格实施各项安全操作规程和设备管理措施，严禁违章指挥，违章作业，对特殊工种实施持证上岗，严禁无证操作。4）实施安全预控，优化施工方案，制订安全操作规程和安全技术方法，认真进行安全技术交底，提出安全生产具体要求。5）建立安全奖励制度，教育职员，严格实施安全规章制度。正确使用和严格管理个人安全用具。对违反安全规章制度，违反个人安全用具使用要求人员、部门和班组，严厉处理；大力表彰奖励安全生产优异集体和个人。6）加强现场治安保卫工作，严禁无关人员进入施工现场。7）易发生安全事故关键工序和作业区，设置醒目通告牌。8）对机械设备使用和维修人员进行岗位培训，熟悉机械设备性能，掌握机械设备作用和维护性能，杜绝重大机损、机械伤人事故发生。9）严格各项规章制度，进入施工现场必需戴安全帽。10）对事故易发部位进行关键控制，防患于未然。11）夜间施工要确保有足够照明，在人员上下及运输过道处，均设置固定照明设备。12）施工前，编写针对性安全方法，印发各施工队和施工班组并组织相关人员进行安全方法交底、学习。13）广泛开展安全施工教育活动，经过广播、口号、安全指示牌等形式进行宣传教育，增强全体施工人员安全施工意识，做到警钟常鸣。14）每个月组织一次安全全方面大检验，排除事故隐患。检验时由质检责任人、安全员，施工责任人、劳务队责任人参与，检验后立即总结，对于存在问题要提出处理意见，责令相关人员立即纠正。15）加强现场临电管理，常常检验配电设备安全可靠性，如有损坏，立即更换，除电工之外任何工种不准私自接改电线，需用时应申请电工完成接线工作，杜绝施工中发生触电事故。16）现场围护栏杆，要严密稳固，电缆线不许可直接敷设在栏杆上。夜间施工时防护网边缘要有显著标志和有足够照明，现场照明灯具架设高度要符合相关安全规程要求，不低于2.5m。行人经过危险部位设置夜间事故照明灯。信号灯和事故灯电源应设在施工现场电源总开关前侧，并有备用照明电源。第八章 文明施工、环境保护确保方法1）施工场地应确保道路通畅，排水良好，保持施工现场容貌整齐。严格按平面部署图要求位置安放施工机械和堆放材料。2）施工区域和高压电线及危险部位隔离要符合安全距离，各危险部位、项目标警告标志齐全。3）安全守则、安全管理要求、安全生产责任及文明施工宣传、张贴、张挂于显眼或人员集中处。4）施工场地内弃土和其它废物等应立即清除运输至指定地点，做到施工期间现场整齐，施工任务完成后退场时，根本清除临时设施，做到工完场清。5）施工现场平交路口、村庄等设置显著标志。6）教育职员和周围居民关系融洽，友好相处，行为举止文明，主动和村委会加强联络，争取给支持。第九章 季节性施工确保方法a、和气象部门加强联络，立即取得相关气象资料，依据气象预报结合现场具体情况，统筹安排工作。b、尽可能利用好旱季中晴好天气，加班加点，抓紧施工。c、因项目路基施工恰好在夏季，天气干燥，施工过程中必需加强现场填土含水量测定，并依据含水量调整松铺厚度。
