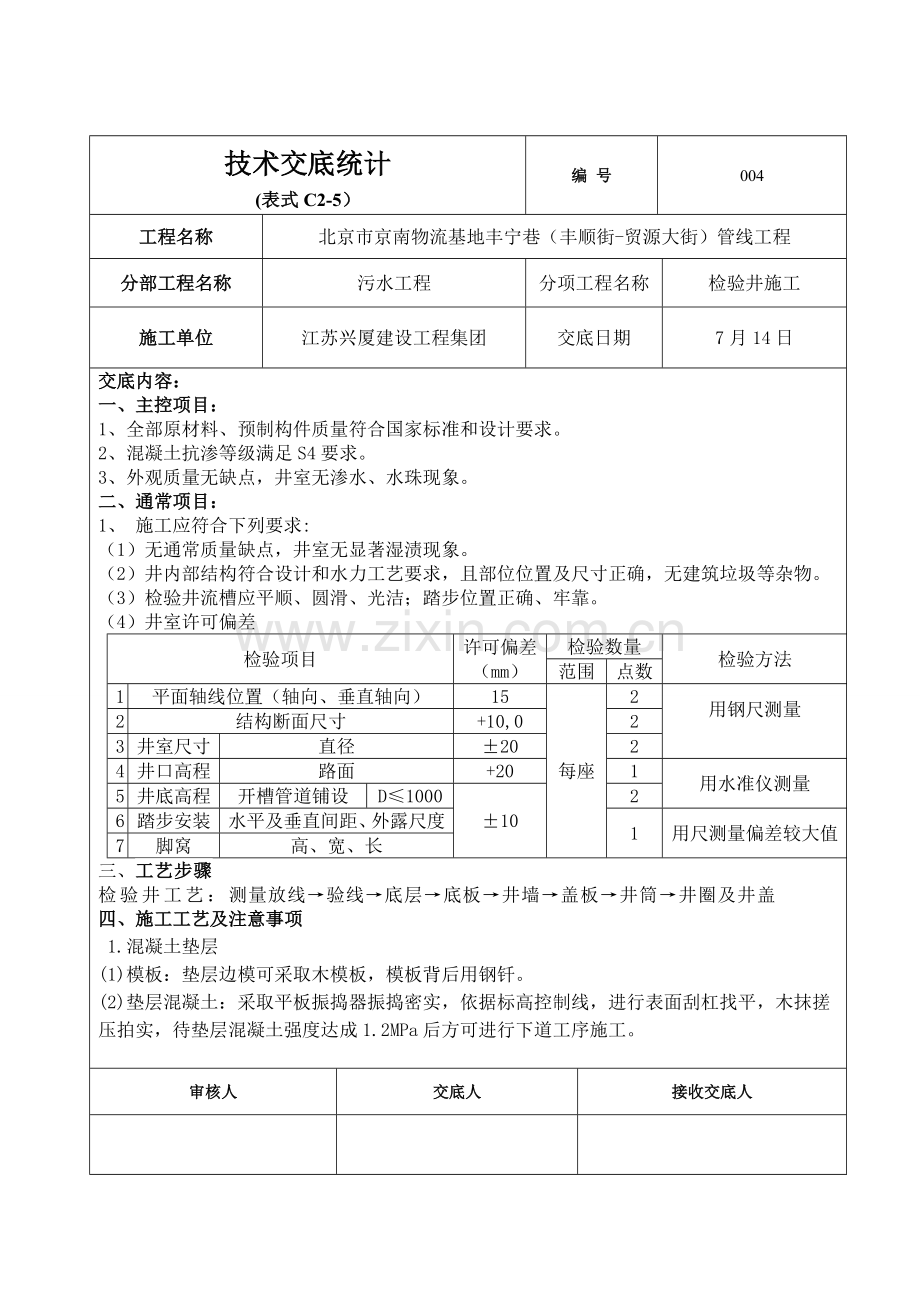

技术交底统计
(表式C2-5）
编 号
004
工程名称
北京市京南物流基地丰宁巷（丰顺街-贸源大街）管线工程
分部工程名称
污水工程
分项工程名称
检验井施工
施工单位
江苏兴厦建设工程集团
交底日期
7月14日
交底内容：
一、主控项目：
1、全部原材料、预制构件质量符合国家标准和设计要求。
2、混凝土抗渗等级满足S4要求。
3、外观质量无缺点，井室无渗水、水珠现象。
二、通常项目：
1、 施工应符合下列要求:
（1）无通常质量缺点，井室无显著湿渍现象。
（2）井内部结构符合设计和水力工艺要求，且部位位置及尺寸正确，无建筑垃圾等杂物。
（3）检验井流槽应平顺、圆滑、光洁；踏步位置正确、牢靠。
（4）井室许可偏差
检验项目
许可偏差（mm）
检验数量
检验方法
范围
点数
1
平面轴线位置（轴向、垂直轴向）
15
每座
2
用钢尺测量
2
结构断面尺寸
+10,0
2
3
井室尺寸
直径
±20
2
4
井口高程
路面
+20
1
用水准仪测量
5
井底高程
开槽管道铺设
D≤1000
±10
2
6
踏步安装
水平及垂直间距、外露尺度
1
用尺测量偏差较大值
7
脚窝
高、宽、长
三、工艺步骤
检验井工艺：测量放线→验线→底层→底板→井墙→盖板→井筒→井圈及井盖
四、施工工艺及注意事项
1.混凝土垫层
(1)模板：垫层边模可采取木模板，模板背后用钢钎。
(2)垫层混凝土：采取平板振捣器振捣密实，依据标高控制线，进行表面刮杠找平，木抹搓压拍实，待垫层混凝土强度达成1.2MPa后方可进行下道工序施工。
审核人
交底人
接收交底人
技术交底统计
(表式C2-5）
编 号
004
工程名称
北京市京南物流基地丰宁巷（丰顺街-贸源大街）管线工程
分部工程名称
污水工程
分项工程名称
检验井施工
施工单位
江苏兴厦建设工程集团
交底日期
7月14日

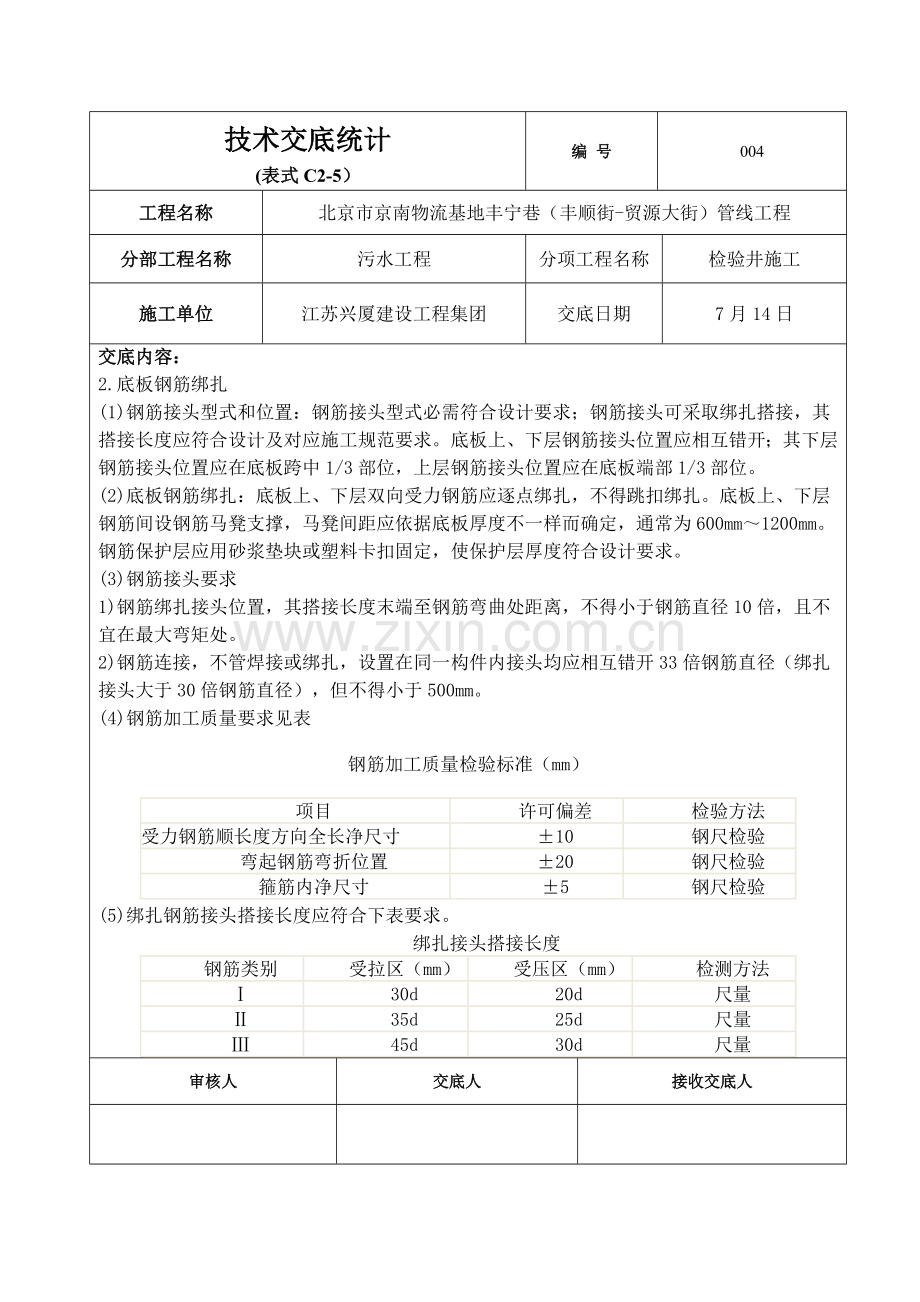

交底内容：
2.底板钢筋绑扎
(1)钢筋接头型式和位置：钢筋接头型式必需符合设计要求；钢筋接头可采取绑扎搭接，其搭接长度应符合设计及对应施工规范要求。底板上、下层钢筋接头位置应相互错开；其下层钢筋接头位置应在底板跨中1/3部位，上层钢筋接头位置应在底板端部1/3部位。
(2)底板钢筋绑扎：底板上、下层双向受力钢筋应逐点绑扎，不得跳扣绑扎。底板上、下层钢筋间设钢筋马凳支撑，马凳间距应依据底板厚度不一样而确定，通常为600mm～1200mm。钢筋保护层应用砂浆垫块或塑料卡扣固定，使保护层厚度符合设计要求。
(3)钢筋接头要求
1)钢筋绑扎接头位置，其搭接长度末端至钢筋弯曲处距离，不得小于钢筋直径10倍，且不宜在最大弯矩处。
2)钢筋连接，不管焊接或绑扎，设置在同一构件内接头均应相互错开33倍钢筋直径（绑扎接头大于30倍钢筋直径），但不得小于500mm。
(4)钢筋加工质量要求见表
钢筋加工质量检验标准（mm）
项目
许可偏差
检验方法
受力钢筋顺长度方向全长净尺寸
±10
钢尺检验
弯起钢筋弯折位置
±20
钢尺检验
箍筋内净尺寸
±5
钢尺检验
(5)绑扎钢筋接头搭接长度应符合下表要求。
绑扎接头搭接长度
钢筋类别
受拉区（mm）
受压区（mm）
检测方法
Ⅰ
30d
20d
尺量
Ⅱ
35d
25d
尺量
Ⅲ
45d
30d
尺量
审核人
交底人
接收交底人
技术交底统计
(表式C2-5）
编 号
004
工程名称
北京市京南物流基地丰宁巷（丰顺街-贸源大街）管线工程
分部工程名称
污水工程
分项工程名称
检验井施工
施工单位
江苏兴厦建设工程集团
交底日期
7月14日
交底内容：
(6)钢筋位置质量应符合下表要求。
钢筋位置许可偏差
项 目
许可偏差（mm）
检测方法
受力钢筋间距
±10
尺量
受力钢筋排距
±5
尺量
箍筋、横向钢筋间距
绑扎骨架
±20
尺量
焊接骨架
±10
尺量
受力钢筋保护层
板、墙
±3
尺量
3.底板模板安装
(1)模板选择：基础底板模板可采取胶合板模板现场拼装。对于周转次数多或有特殊要求部位（变形缝、后浇带等）。
2.底板混凝土浇筑
(1)通常要求：底板混凝土应连续浇灌，不得留设施工缝；采取压茬赶浆方法浇筑。
(2)结构变形缝部位浇筑：当设有结构变形缝时，应以变形缝为界跳仓施工。变形缝浇筑过程中应先将止水带下部混凝土振实后再浇筑上部混凝土；振捣过程中不得触动止水带，振捣时间以混凝土表面开始泛浮浆和不冒气泡为标准。
(3)压光收面：混凝土浇筑完成，立即用平板振捣器和刮杠将混凝土表面刮平，排除表面泌水。待混凝土收水后用木抹子搓压平实，铁抹子收光，初凝后立即覆盖养生。
(4)混凝土养护：混凝土养护应避免混凝土早期脱水和养护过程中缺水。常温下，混凝土采取覆盖浇水养护，天天浇水次数应能确保混凝土表面一直处于湿润状态，养护时间对于一般混凝土不得少于7d，其它有抗渗要求混凝土不得少于14d。
4.井墙模板安装：(1)井墙为预制钢模板。
5.井墙钢筋绑扎
(1)墙体钢筋绑扎前，应将预留插筋表面灰浆清理洁净，并将插筋校正到位，如有位移时应按1:6坡度进行纠偏。钢筋绑扎应严格实施设计和施工规范要求。
审核人
交底人
接收交底人
技术交底统计
(表式C2-5）
编 号
004
工程名称
北京市京南物流基地丰宁巷（丰顺街-贸源大街）管线工程
分部工程名称
污水工程
分项工程名称
检验井施工
施工单位
江苏兴厦建设工程集团
交底日期
7月14日
交底内容：
(2)墙体双排钢筋固定：墙体双排钢筋净距经过定位架立筋控制，架立筋间距不宜超出l000mm，并成梅花状摆放，架立筋端头不得直接接触模板面。
(3)钢筋保护层控制：墙体钢筋保护层厚度符合设计要求。钢筋垫块绑扎时，每1中不得少于一块，并呈梅花形部署；对于结构拐角及腋角等边角部位应合适增加数量。
6.井墙混凝土浇筑
(1)通常要求
1)墙体混凝土浇筑前，应在底板接茬处均匀浇筑一层30mm～50mm厚和墙体混凝土同强度等级水泥砂浆或减石子混凝土。
2)墙体混凝土应分层连续浇筑，采取插人式振捣棒振捣密实，每层浇筑厚度小于500mm。
3)混凝土自由下落高度不得超出2m，不然应用串筒或溜槽方法浇筑，预防混凝土浇筑过程中产生离析现象。
4)墙体分层浇筑时，上一层混凝土应在下一层混凝土初凝之前完成，两侧墙体应同时对称浇筑，高差不应大于300mm。
(3)模板拆除
1)不承重模板应在混凝土强度能确保其表面及棱角不因拆除而受损时才能拆除侧墙模板。
五、质量标准
3 质量标准
1、混凝土工程
(1)混凝土抗抗渗等级应按国家现行标准，并不得低于设计要求。
(2)现浇混凝土结构底板、墙面、顶板表面应光洁，不得有蜂窝、露筋、漏振等现象。
2、成品保护
（1）混凝土浇筑后，应依据气温情况立即覆盖和洒水，使混凝土充足养护。
（2）混凝土强度未达成1.2N/mm2以前，不得在混凝土面上行走或堆放重物。
（3）应依据现浇钢筋混凝土部位、强度要求和气温情况，严格控制拆模时间。
3、应注意质量问题
审核人
交底人
接收交底人
技术交底统计
(表式C2-5）
编 号
004
工程名称
北京市京南物流基地丰宁巷（丰顺街-贸源大街）管线工程
分部工程名称
污水工程
分项工程名称
检验井施工
施工单位
江苏兴厦建设工程集团
交底日期
7月14日
交底内容：
（1）模板涂刷隔离剂要均匀，混凝土浇筑时应确保振捣棒插人深度和时间，预防过振和欠振使混凝土出现蜂窝、麻面现象，确保振捣密实。
（2）为预防混凝土出现烂根现象，除对接茬处应进行根本凿除浮浆并用水充足湿润外，模板应严密不跑浆。浇筑前先浇筑20mm～50mm厚同强度等级减石子混凝土，确保新旧混凝土结合良好。
4、安全管理方法
（1）多种用电设备应安装漏电保护装置。电闸箱、电缆等使用前必需严格检验，预防在使用中出现漏电现象。
（2）机械操作手必需持证上岗，严禁酒后操作机械设备。
（3）吊车吊装作业时，必需有专员指挥。吊车臂回转半径范围内严禁站人
审核人
交底人
接收交底人
