浆砌片石勾缝专项关键技术交底.doc

中国铁建港航局集团简蒲高速公路
JPTJ-1标段项目经理部

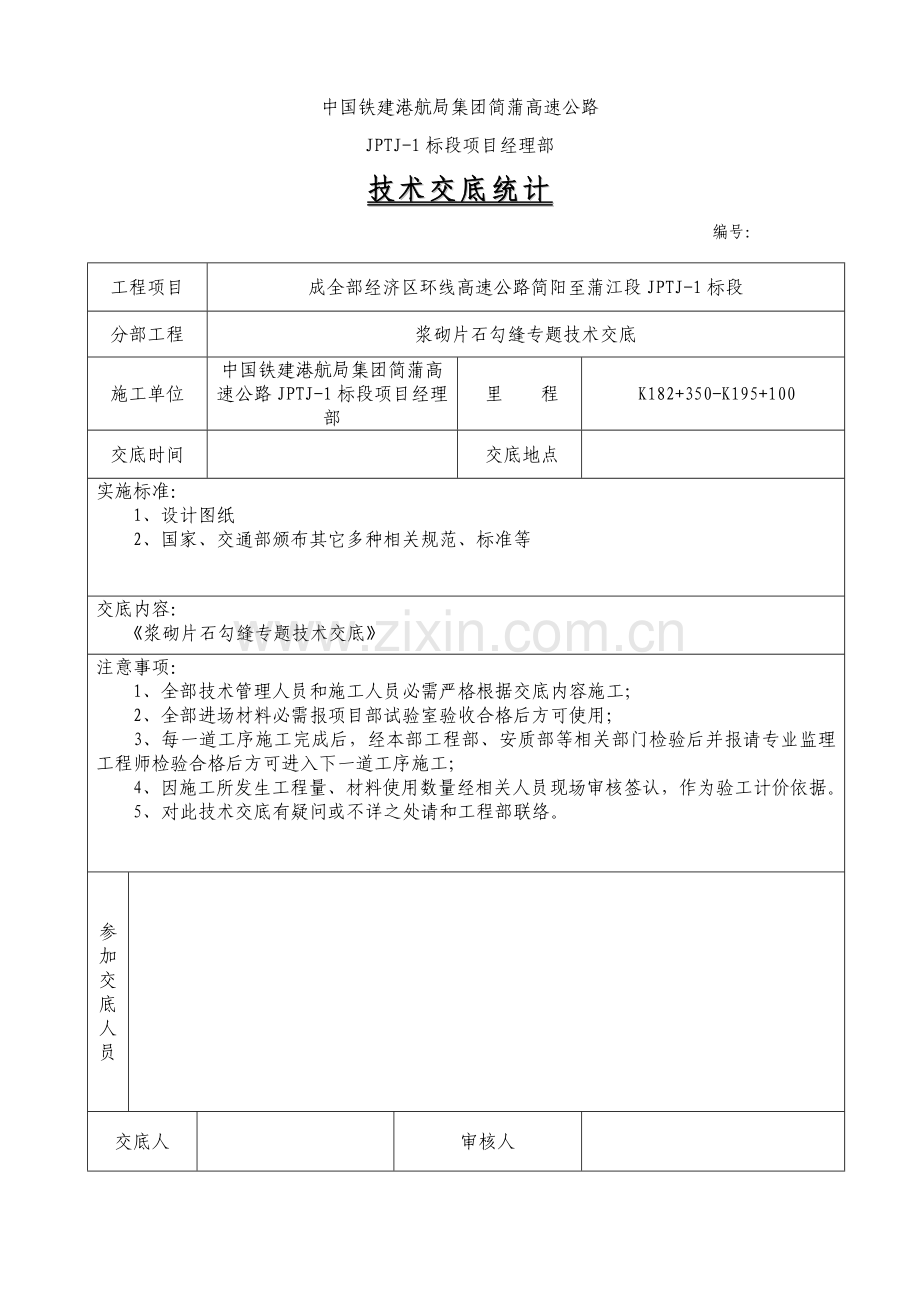

技术交底统计
编号：
工程项目
成全部经济区环线高速公路简阳至蒲江段JPTJ-1标段
分部工程
浆砌片石勾缝专题技术交底
施工单位
中国铁建港航局集团简蒲高速公路JPTJ-1标段项目经理部
里 程
K182+350-K195+100
交底时间

交底地点

实施标准：
1、设计图纸
2、国家、交通部颁布其它多种相关规范、标准等

交底内容：
《浆砌片石勾缝专题技术交底》
注意事项：
1、全部技术管理人员和施工人员必需严格根据交底内容施工；
2、全部进场材料必需报项目部试验室验收合格后方可使用；
3、每一道工序施工完成后，经本部工程部、安质部等相关部门检验后并报请专业监理工程师检验合格后方可进入下一道工序施工；
4、因施工所发生工程量、材料使用数量经相关人员现场审核签认，作为验工计价依据。
5、对此技术交底有疑问或不详之处请和工程部联络。

参
加
交
底
人
员

交底人

审核人

中国铁建港航局集团简蒲高速公路
JPTJ-1标段项目经理部

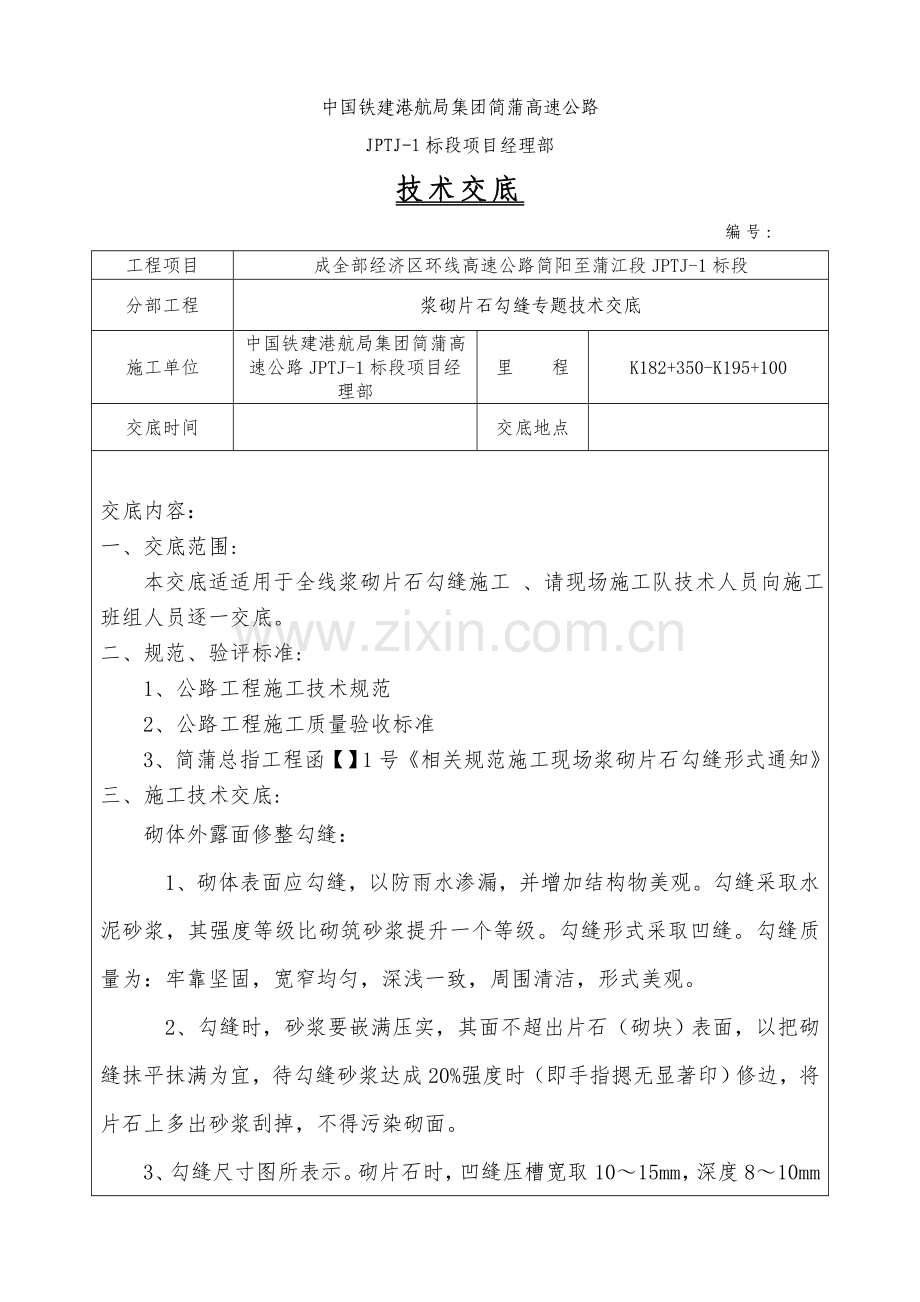

技术交底
编号：
工程项目
成全部经济区环线高速公路简阳至蒲江段JPTJ-1标段
分部工程
浆砌片石勾缝专题技术交底
施工单位
中国铁建港航局集团简蒲高速公路JPTJ-1标段项目经理部
里 程
K182+350-K195+100
交底时间

交底地点

交底内容：
一、交底范围:
本交底适适用于全线浆砌片石勾缝施工 、请现场施工队技术人员向施工班组人员逐一交底。
二、规范、验评标准:
1、公路工程施工技术规范
2、公路工程施工质量验收标准
3、简蒲总指工程函【】1号《相关规范施工现场浆砌片石勾缝形式通知》
三、施工技术交底:
砌体外露面修整勾缝：
 1、砌体表面应勾缝，以防雨水渗漏，并增加结构物美观。勾缝采取水泥砂浆，其强度等级比砌筑砂浆提升一个等级。勾缝形式采取凹缝。勾缝质量为：牢靠坚固，宽窄均匀，深浅一致，周围清洁，形式美观。
 2、勾缝时，砂浆要嵌满压实，其面不超出片石（砌块）表面，以把砌缝抹平抹满为宜，待勾缝砂浆达成20%强度时（即手指摁无显著印）修边，将片石上多出砂浆刮掉，不得污染砌面。
3、勾缝尺寸图所表示。砌片石时，凹缝压槽宽取10～15mm，深度8～10mm为宜；砌混凝土预制块或细料石时，凹缝压槽宽和砌缝一致，取10～15mm为宜。

勾缝尺寸示意图

4、勾缝工具可用φ10～12mm圆钢加工制成。勾缝宽窄均匀平顺， 砂浆凹槽内表面光洁、无毛糙、起砂现象。如勾缝出现干裂，则必需在浆初凝前进行补压，并加强洒水养护工作。
灰缝预留：
砌筑中，应随时预留灰缝20～50mm深，不得用砂浆塞满外砌缝，避免勾凹缝时重新凿除，造成浪费。
（1）砌筑片石时，砌缝宽度通常为25～30mm，预留砌缝深度通常为30～50mm。
（2）采取混凝土预制块时，缝宽通常为15～20mm，预留缝深通常为20～25mm。

 勾凹缝操作工艺：
 1、凿缝:当砌石灰缝宽度和预留深度达不到要求时，要优异行凿缝。
2、清洗和湿润。清除灰缝内杂物，用水冲刷洁净和湿润。
3、勾缝:勾缝必需采取细砂砂浆，不宜采取中粗砂浆。
 4、养护:勾缝完成后，要立即进行洒水养护，预防开裂空鼓。

交底接收人

交底人

审核人
