技术交底记录
资料编号
SJ-B001
工程名称
西安标牌市场棚户区改造项目B标段
交底日期
年 月 日
施工单位
舜杰建设（集团）有限公司标牌市场项目部
分项工程名称
地基与基本
交底提纲
2-2#楼 CFG桩技术交底
交底内容:
一、CFG桩施工前期准备
1、施工技术准备
、2#楼楼位基坑场地位于振华南路以北，基坑南侧临近有高压电缆、坑边有管线、降水井、支护桩等，周边环境复杂，应提前熟悉现场布置环境；2#楼定位和高程控制，以基坑边水准控制点BM3、BM4、BM5为基准；主楼位置控制坐标、主楼内试桩和场外试桩定位以项目部下发图为准。2#楼±0.000相称于绝对标高为400.15m.
、根据试桩专项方案指引思想施工。特别注意场外试桩施工过程中技术参数，及时收集土质状况数据上报项目部，成管过程中做好记录。
、施工人员进行现场技术交底工作，针对核心工序、重要技术规定、质量原则、质量目的提出详细规定并进行书面交底。
2、施工内容
本工程施工重要内容涉及如下四个方面：
a、场外试桩施工，空桩部位土方挖除；
b、钻孔泵压混凝土灌注CFG桩施工；
c、成孔出土和桩间土挖除、清运等；
d、凿桩头和砂石垫层（褥垫层）施工；
3、施工总体布置
工程进度流程为：平整场地、测标高→按图纸定位测量施工轮廓线→定桩位点→测量验线→打桩设备进场、组装与调试→CFG桩施工、成孔出土清理外运→打桩施工机械设备退场。
4、工程量
依照本工程地基解决设计文献，本次施工重要工程量如下表：
楼号
桩数（根）
桩长（m）
理论砼量（m3）
桩间土（m3）
桩头（根）
备注
2-2#楼试桩Φ400
21（场外7）
17.5
52.25

21
砼含充盈系数1.1-1.3
2-2#楼工程桩Φ400
720
17.5
1790.58
587.05
720
砼含充盈系数1.1-1.3
注：设计有效桩长为17.5米，加虚桩长0.5米，实际施工桩长18.0米。
二、机械设备及劳动力筹划、用水用电筹划
1、机械设备及劳动力筹划
、依照工程量工程特点施工，按期保质保量完毕，所使用重要机械设备如下表。
项目
名称
型 号
单位
数量
备注
步履式全液压钻机
CFG—30
台
1
依照需要随
增长
全站仪
苏一光
台
1
定位
经纬仪
三鼎光电SB-10
台
1
测量
水准仪
自动安平24X
台
1
抄平

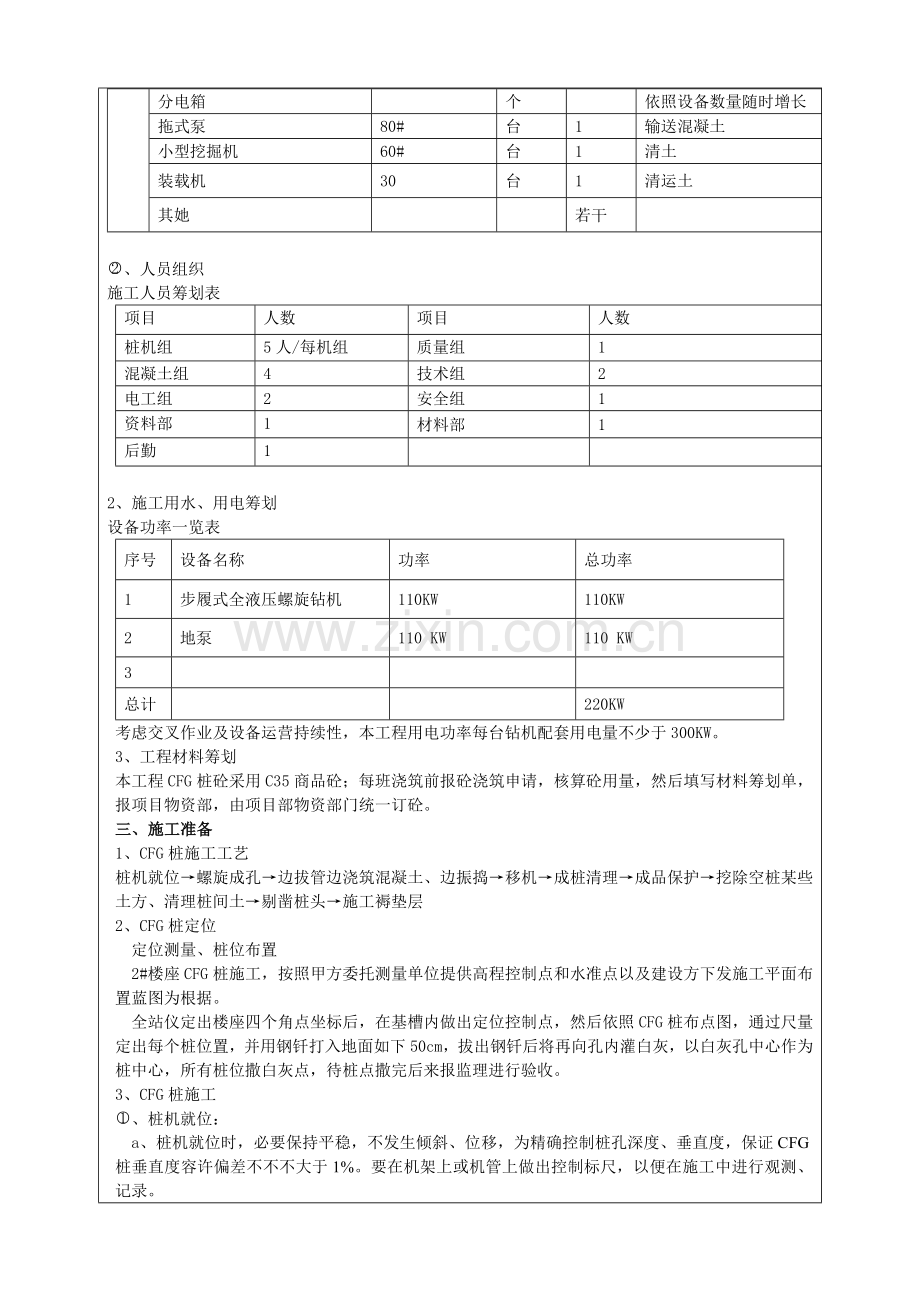

分电箱

个

依照设备数量随时增长
拖式泵
80#
台
1
输送混凝土
小型挖掘机
60#
台
1
清土
装载机
30
台
1
清运土
其她

若干

、人员组织
施工人员筹划表
项目
人数
项目
人数
桩机组
5人/每机组
质量组
1
混凝土组
4
技术组
2
电工组
2
安全组
1
资料部
1
材料部
1
后勤
1

2、施工用水、用电筹划
设备功率一览表
序号
设备名称
功率
总功率
1
步履式全液压螺旋钻机
110KW
110KW
2
地泵
110 KW
110 KW
3

总计

220KW
考虑交叉作业及设备运营持续性，本工程用电功率每台钻机配套用电量不少于300KW。
3、工程材料筹划
本工程CFG桩砼采用C35商品砼；每班浇筑前报砼浇筑申请，核算砼用量，然后填写材料筹划单，报项目物资部，由项目部物资部门统一订砼。
三、施工准备
1、CFG桩施工工艺
桩机就位→螺旋成孔→边拔管边浇筑混凝土、边振捣→移机→成桩清理→成品保护→挖除空桩某些土方、清理桩间土→剔凿桩头→施工褥垫层
2、CFG桩定位
定位测量、桩位布置
2#楼座CFG桩施工，按照甲方委托测量单位提供高程控制点和水准点以及建设方下发施工平面布置蓝图为根据。
全站仪定出楼座四个角点坐标后，在基槽内做出定位控制点，然后依照CFG桩布点图，通过尺量定出每个桩位置，并用钢钎打入地面如下50cm，拔出钢钎后将再向孔内灌白灰，以白灰孔中心作为桩中心，所有桩位撒白灰点，待桩点撒完后来报监理进行验收。
3、CFG桩施工
、桩机就位：
a、桩机就位时，必要保持平稳，不发生倾斜、位移，为精确控制桩孔深度、垂直度，保证CFG桩垂直度容许偏差不不不大于1%。要在机架上或机管上做出控制标尺，以便在施工中进行观测、记录。
b、钻杆
调直机架钻杆，对好桩位（压实钻尖），开动机器钻孔，达到控制深度后灌注砼，成桩后，复检桩位。
c、检查成桩质量
检查桩位轴线尺寸,横向偏差≤20mm,纵向偏差≤20mm
、螺旋成孔
钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。普通应先慢后快，这样既能减少钻杆摇晃，又容易检查钻孔偏差，以便及时纠正。在成孔过程中，如发现钻杆摇晃或难钻时，应放慢进尺，否则较易导致桩孔偏斜、位移，甚至使钻杆、钻具损坏。当钻头到达设计桩长预定标高时，在动力头底面停留位置相应钻机塔身处作醒目的记，作为施工时控制孔深根据。当动力头底面达到标记处桩长即满足设计规定。施工时还需考虑施工工作面标高差别，作相应增减。
、混凝土灌注及拔管
a、CFG桩成孔到设计标高后，停止钻进，开始用80拖式泵泵送混合料，当钻杆心布满混合料后开始拔管，禁止先提管后泵料。成桩提拔速度宜控制在2～3m/min，成桩过程宜持续进行，应避免因供料慢而导致停机待料。灌注成桩完毕后，桩顶采用湿黏土封顶，进行覆盖养护。施工中每根桩投料量不得少于设计灌注量。
b、混凝土强度级别为C35,混凝土塌落度为180±20mm. 为保证其和易性及坍落度，要注意调节砂率和掺入减水剂、粉煤灰等。桩体混凝土要从桩底到桩顶标高在高出500mm，施工承台前凿去超过混凝土某些锯至设计桩顶标高。
c、混凝土浇筑时，要选有经验机工，用锤子敲打，以拟定砼灌入量。要恰当超过桩顶设计标高，以保证在凿除浮浆后，桩顶标高符合设计规定。
、移机
当上一根桩施工完毕后，钻机移位，进行下一根桩施工。施工时由于CFG桩土较多，经常将临近桩位覆盖，有时还会因钻机支撑时支撑脚压在桩位旁使原标定桩位发生移动。因而，下一根桩施工时，还应依照轴线或周边桩位置对需施工桩位进行复核，保证桩位精确。移机完毕依照需要将钻孔出土清理出场地。
、成桩清理
a、在单桩砼强度达到80%时，使用60型挖掘机和人工配合将桩口泥土和预留500mm桩头保护土清理到设计标高。由于本工程CFG试桩施工有一某些空桩，依照施工筹划空桩土方清理和剔凿桩头工作安排，按照总进度筹划进行。
b、单桩成形后，要安排专职人员将桩头四周散落砼及时进行清理，但不得扰动桩身砼，以免影响桩身质量。来年挖除土方时应注意严格控制标高，安排专人看护，避免挖掘机碰触桩头对桩身砼导致损伤。
c、依照设计和施工规范规定，灌注桩成型时由于桩顶500mm砼密实度有也许达不到规定，因此必要预留500mm砼桩头，待砼强度达到80%以上时，在用机械锯断，距设计标高将其锯断砼拉运到场内指定位置。
d、CFG桩验收合格后方可进行褥垫层施工，褥垫层厚度200mm，褥垫层材料选用料径5-30mm碎石、中粗砂或级配砂石，褥垫层铺设宜采用静力压实法、振密，夯实度（夯实后褥垫层厚度与虚铺厚度比值）不得不不大于0.9。
e、施工结束后，进行复合地基静载荷实验及低应变检测，检测根据《建筑地基解决技术范》（JGJ79-）执行，检测合格后方可进行下一步施工。
、施工注意事项
a、核查地质资料，结合设计参数，选取适当施工机械和施工办法。
b、施工前平整场地，清除障碍物，标记解决场地范畴那地下构造物及管线。
c、定出控制轴线、打桩场地边线并标记。打桩施工前施工CFG桩区域进行场平，试桩统一平整到393.6m，工程桩统一平整到统一标高386.08m，并在基坑内做出高程控制桩点和建筑四角坐标控制点，并报验合格方可进行桩位布点。
四、成品保护
1、桩机移位，浇筑混凝土时，均要注意保护好现场成品桩，桩头混凝土强度，在没有达到5MPa时，不得碾压，以防桩头损坏。
五、成孔过程中存在问题及时解决
1、开机前必要认真核对桩位，核对图纸编号，不可多桩、漏桩。
2、桩身混凝土质量易浮现缩颈、空洞、夹土等，因而要严格按操作工艺边浇筑混凝土边振捣，禁止把土和杂物混入混凝土中一起浇筑。同步操作人员要操控好砼浇筑和提钻速度，避免提钻过快引起缩颈或断桩，因此钻杆提高速度普通为1.8～2.4m/min，保证钻头在砼里埋深始终控制在1m以上，保证带压提钻；或是隔桩跳打，如果邻桩间距不大于5倍桩直径时，则必要隔桩跳打。
3、钻孔时浮现机杆跳动、机架晃摇、钻不进等异常现象，及时停机检查。
4、混凝土浇至接近桩顶时，随时检测顶部标高,以免过多落入砼导致不必要挥霍。
5、浮现塑性高粘性土层在浇筑混凝土时，钻头混凝土出口无法打开时，采用钻具回转泵送砼法，就是在泵送砼同步使钻具在提拉下正向回转，使挤压在钻门泥松动或脱落，从而在泵压下打开钻门。
6、长螺旋钻机钻进过程中如果钻具下放速度过快，致使钻出土来不及带出孔外而积压钻杆与孔壁之间，严重时就会导致卡钻事故。如果事故轻微，应及时关掉回转动力电源，将钻具用最低提高速度提起后重新施钻即可；如果事故严重一方面应将钻机塔下大梁用机枕木垫好，再用最低提高速度拉钻具。
7、桩头不完整
导致这一问题重要因素是停灰面过低，没预留充分废桩头，有时提钻速度过快也会导致桩头偏低，提钻过程中应严格控制提钻速度。

六、施工质量规定及重要控制办法
1、成桩容许偏差
成桩施工质量控制指标一览表
序号
指标
设计值
容许偏差
1
桩长（mm）
设计值（以开挖后槽底标高控制）
+100
2
成桩垂直度（mm）
0
<1.0H％
3
塌落度（mm）
180-200
—
4
桩径（mm）
400
+20mm
5
桩位偏差（mm）
0.4d
边桩<70mm，中间桩<150mm
6
褥垫层厚度（mm）
200
20mm
7
褥垫层夯填度
0.9
—
8
桩身砼强度（MPa）
9.6
本工程采用C35混凝土
9
桩位放样偏差

20mm
施工前，对各施工工序人员进行技术交底，施工过程中，每天需按照施工桩数5％，对以上施工技术规定指标进行抽检，保证施工质量满族设计和施工规范规定。施工结束后，做好竣工质量检查以及工程质量评估。
2、质量办法
a、测量放线检查
依照甲方下发设计图纸，由施工方测量人员进行定位，项目部进行复测检查。然后依照基本定位根据，施放轴线桩以及桩位点，桩位点可用竹筷和白灰进行标记。经验线员和质检员复测和检查，待自检合格后，提交工程定位测量记录和验线记录，报甲方（监理）工程师验收，验收合格后，方可进行下一步工作。
b、冬季混凝土质量控制
C35混凝土进场后，规定商砼站出示砼质量证明和混凝土配合比资料，以检查混凝土强度、塌落度、水灰比与否符合规定。
冬季施工混凝土出罐温度检测应每工作台不少于4次。测温人员要认真负责，作好浇筑之后混凝土温度记录，当发现异常状况出罐温度不大于-10℃时，要及时报送经理部技术人员，便于采用办法。浇筑混凝土使用地泵输送管要用棉被或其他保温材料采用包裹办法，减少混凝土在输送过程中热量损失。
施工时需形成如下表格：大气温度测量登记表、砼出罐和入模温度测量记录
质检员应按规定对进场商品混凝土（CFG）混和料进行检查。
c、过程控制
质检员对钻孔进行抽检，检查内容涉及：孔深、孔径、孔位偏差、垂直度偏差、混和料、桩体质量等随时进行检查，并做好施工记录及检查记录等，杜绝不合格产品进入下道工序，积极配合监理工程师及甲方工作，把好质量关。在施工中，还应对发现异常状况及时向项目技术负责人报告。
d、试块留置：每个班组每50m³砼制作一组试块（mm），在原则条件下进行养护，送实验室做28天单轴立方体抗压强度实验。同步留一组同条件试块、留一组负温转常温试块。
e、本工程CFG桩完毕后，达到设计桩身强度后做复合地基静载实验和单桩静载实验。达到解决后设计地基承载力不不大于650KPa，单桩承载力特性值为不不大于1050KPa后为实验合格。
3、核心过程和特殊过程工序质量控制办法
a、钻孔是本工程施工过程中一种重要过程：
、长螺旋钻机定位时，设专人观测螺旋钻钻头锥和桩位点之间距离，保证桩位偏差18mm。
、螺旋钻机就位后，操钻人员依照钻机水平仪调节钻机垂直度，保证垂直度偏差1H％。
、在螺旋钻杆上做固定标记，运用钻机支架上深度标记进行成孔深度控制，保证孔深及桩长满足规定。
在施工过程中要对桩体材料灌注进行持续监控。对于钻孔压灌CFG桩施工工艺，螺旋钻机钻至设计深度时，必要等钻杆中灌满CFG混和料后，再提钻杆，边提高钻杆，边压灌CFG混和料，避免提泵待料。设专人指挥协调钻机操作手与混凝土泵操作手之间泵送CFG混和料和提高钻杆配合，直至压灌到设计标高为止。
b、控制CFG桩钻孔深度和桩顶标高
依照施工现场条件、甲方工期规定和设计图纸根据，本工程试桩甲方规定选取场外施工，试桩打桩面标高为393.6（-6.55m）；工程桩桩顶设计标高为-14.57m，预留500mm桩头，即成桩后桩顶标高在-14.07m（打桩面标高）；因此试桩施工有7.52m空桩某些，空桩部位虚土所有挖除外运。试桩施工结束28天后检测，检测合格后在进行工程桩施工。
、进行前期测量，在桩机主塔上分别做好钻杆钻深至桩底，提钻桩项设计标高两个标记。一方面桩机组装完毕后，将主塔和钻杆垂直、桩尖着地，钻机指挥人员通过观测垂直度控制仪指挥钻机保持钻杆垂直。用钢尺从动力头下量测25.6m在主塔上做出标记一，此标记即为达到设计桩长标高。
从此标记再上返量出18m，并做好标记二，此标记控制桩头设计标高，用于泵送砼时控制砼泵送量和有效桩长。
、提钻注砼时，到桩顶设计标高时，即标记二时停止提钻，继续注砼，当钻杆内砼积累5-6米时，停止注砼，开始提钻杆。
、保证高于设计桩顶以上某些为钻杆内预留砼，可以灌注成约0.7米左右。
七、质量技术保证体系及办法
1、质量目的
优选施工及管理队伍，高原则严格规定，分某些项工程一次交验合格率保证100%。
2、质量保证办法
、把质量当作是公司生命，提高公司信誉和经济效益重要手段，牢固树立对工程质量负责、对业主负责思想，贯彻生产必要抓质量原则。
、加强作业队自检、互检和专检。
、按甲方和监理规定，对提出质量问题及时传达到施工班组，并监督整治和回答。
、做好测量放线，经甲方复核确认无误后，方可进行施工。
、所有机械设备材料必要符合原则，设备应当调试运营完好，并有备用设备，在浮现严重设备问题后可及时调节或更换设备，以保证施工顺利进行。
、充分考虑也许影响工程不利因素，提出并作好相应补救和解决办法。
、严格贯彻技术交底，技术复核、自检互检和隐蔽工程验收等技术管理制度。技术检查复核基本内容有：定位轴线尺寸、成孔深度等。
、本工程CFG灌注桩施工，必要使用考察核定商砼单位混凝土，搅拌站具备冬施办法如原材料加热、搅拌用水加热、具备加热锅炉房、砼罐车采用保温办法、出罐砼温度达到10℃等。
、项目部各施工区负责人、材料、技术人员及夜间值班人员，加强进入现场砼罐车管理，发现没有保温办法，一律不予签字，不得浇筑。
、砼地泵位置尽量固定，并搭设防风保温棚；输送管道采用保温材料包裹，以减少砼出罐热量损失。
八、安全文明注意事项
（1）现场合有施工人员均必要戴好安全帽，高空作业系好安全带。
（2）工地负责人及专职安全员应树立“安全第一”思想，加强安全宣传管理工作。
（3）各种机电设备操作人员，都必要通过专业培训，领取驾驶证或操作证后方准开车。禁止其她人员擅自开车或开机。
（4）所有操作人员应严格执行关于“操作规程”。在桩机安装、移位过程中，注意上部有无高压线路。熟悉周边地下管线状况，防止物体坠落及轨枕沉陷。
（5）总、分派电箱都应有漏电保护装置，各种配电箱、板均必要防雨，门锁齐全，同步线路要架空，轨道两端应设两组接地。
（6）桩机所有钢丝绳要检查保养，发既有断股状况，应及时调换，钻机运转时不得进行维修。
（7）施工时要注意对地下管线保护，现场要有专人指挥作业。
（8）施工过程保持场地裸露黄土覆盖，道路清扫干净，无扬尘等污染。
六、其她
本交底未尽事宜按现行施工设计图、施工规范、有关法律法规、质量检查评估原则及技术人员、现场管理人员、监理工程师规定办理。

审核人

交底人

被交底人
