桩基综合项目工程综合项目施工专项方案.doc

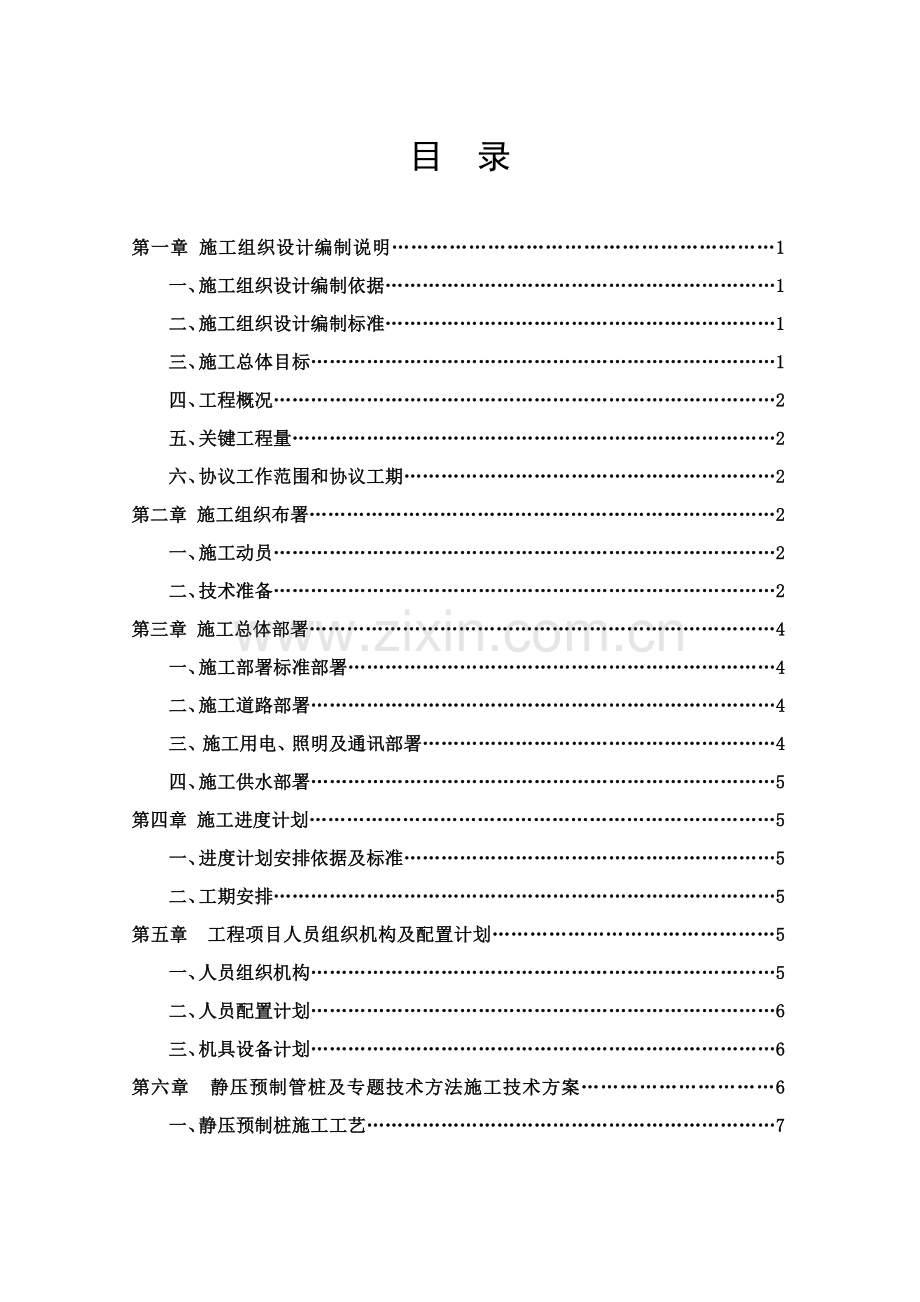

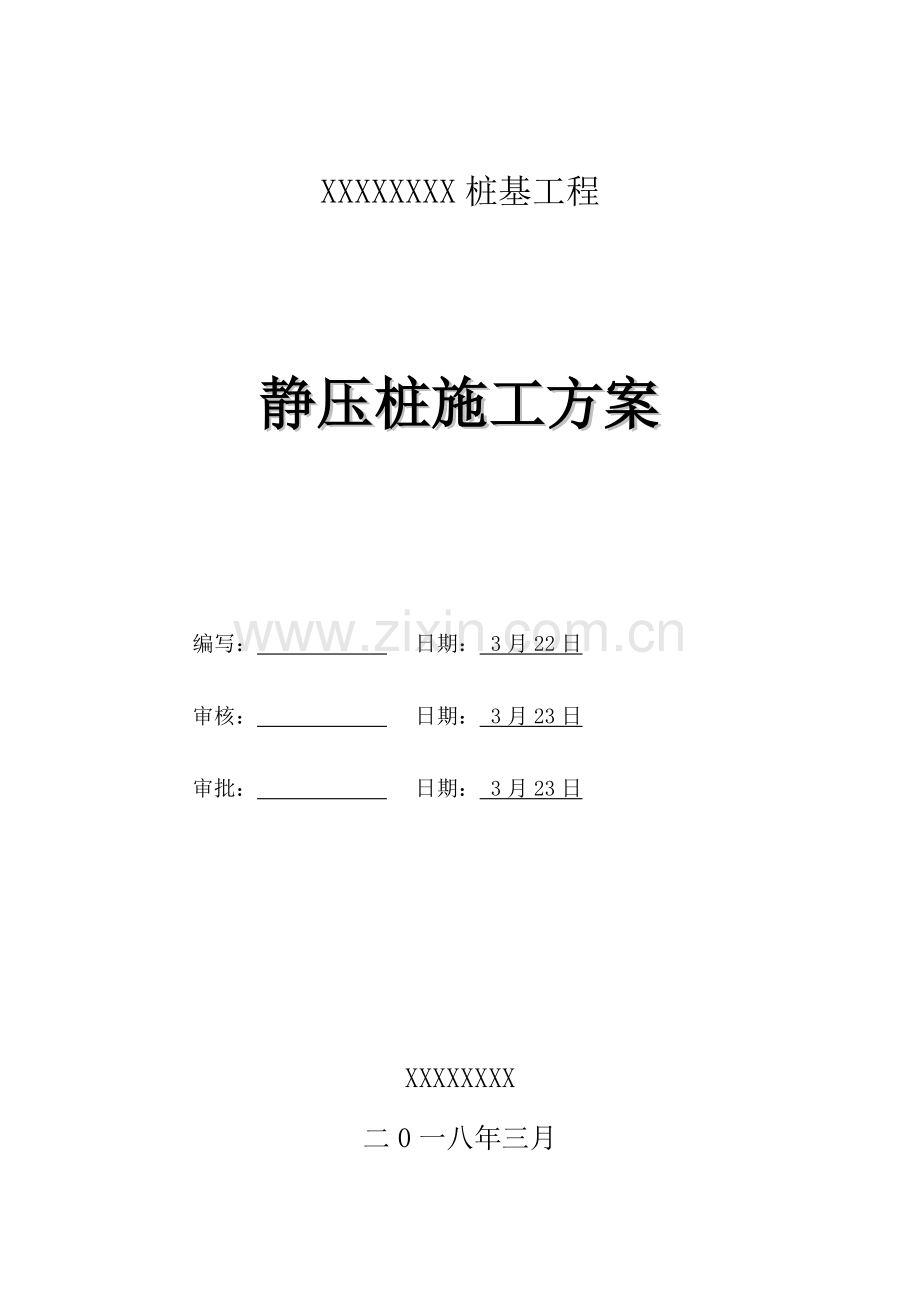

XXXXXXXX桩基工程静压桩施工方案编写： 日期： 3月22日审核： 日期： 3月23日审批： 日期： 3月23日XXXXXXXX二0一八年三月目 录第一章 施工组织设计编制说明1一、施工组织设计编制依据1二、施工组织设计编制标准1三、施工总体目标1四、工程概况2五、关键工程量2六、协议工作范围和协议工期2第二章 施工组织布署2一、施工动员2二、技术准备2第三章 施工总体部署4一、施工部署标准部署4二、施工道路部署4三、施工用电、照明及通讯部署4四、施工供水部署5第四章 施工进度计划5一、进度计划安排依据及标准5二、工期安排5第五章 工程项目人员组织机构及配置计划5一、人员组织机构5二、人员配置计划6三、机具设备计划6第六章 静压预制管桩及专题技术方法施工技术方案6一、静压预制桩施工工艺7二、静压管桩专题技术方法8第七章 质量确保方法9一、静压预预制桩检验及质量控制标准9二、质量要求10三、工程质量确保方法11第八章 安全确保方法12一、安全确保方法12二、安全生产方法13第九章 文明、环境保护施工13一、文明施工关键方法13二、环境保护关键确保方法14第十章 拟提交资料15第一章 施工组织设计编制说明一、施工组织设计编制依据1、XXXXXXXX桩基工程勘察汇报2、XXXXXXXX桩基工程施工总平面部署图3、XXXXXXXX桩基工程桩位平面部署图4、建筑地基基础工程质量验收规范GB 50202-5、建筑桩基检测技术规范JGJ 106-6、建筑桩基技术规范JGJ94-7、建筑地基处理技术规范JGJ79-8、测量规范GBJ50026-9、建筑地基基础设计规范GB5009-10、设计技术要求及通知等相关文件二、施工组织设计编制标准1、满足业主对工程工期、工程质量、安全生产、文明施工、环境保护要求。2、重科学、事实求是，认真优选施工方案，合理利用资源，统筹兼顾，快速运作。3、服从业主、服从设计、服从监理，团结协作，一切为工程服务。三、施工总体目标1、确保施工方案最优。2、确保工程质量最优。3、确保按期完工，争取提前完工。4、确保安全生产，杜绝重大伤亡事故。5、确保文明施工。6、最大程度降低施工成本。四、工程概况1、场地位置及地形地貌场地在XXXXXXXX龙泉工贸园北西侧，依XXXXXXXX龙泉工贸园而建，距离XXXXXXXX县政府直线距离约4.0km，地理位置较为优越；拟建项目计划道路连接于城区道路玉江大道北侧，交通极为便利。现场地已清理平整，含有开工条件。2、地层岩性依据现场编录，原位测试，室内土工试验资料、此次勘察深度范围所揭露地层，自上而下钻探所达深度范围内，场地地层层序、性质描述等详见XXXXXXXX岩土工程具体勘察汇报。五、关键工程量本工程分为预制构件厂房基础和综合楼基础，设计346棵管桩，具体工程量以实际工程量为准。六、协议工作范围和协议工期该工程工作范围为：XXXXXXXX预制管桩基础部分施工。该工程施工协议总工期要求为：28日历天。第二章 施工组织布署一、施工动员1、介绍本工程基础情况和建设意义；2、讲述工程概况和工程特点，施工总体进度安排和注意事项；3、明确工期目标、质量目标，强化质量、工期、安全及环境保护意识；4、强调本工程高起点，高速度、高标准建设具体要求；5、做好设备进场准备工作。二、技术准备1、内业准备（1）审核施工图纸，编写审核汇报；（2）编制实施性施工组织设计；（3）编制施工工艺标准和确保方法；（4）制订技术管理措施和实施细则。2、外业准备（1）现场具体调查；（2）现场交接及复测；（3）材料合格性测试分析；（4）测试仪器、仪表计量标定；（5）测量放样。技术准备按时间进程分为前、中、后三个阶段。前期是基础，中期是强化，后期是完善。需要做到项目齐全、标准正确、内容完善、计划超前、交底立即。3、施工现场准备（1）施工现场临时供电在进场前3天内完成。临时生产、生活房屋及机械安装、调试工作在进场后3天内完成。（2）立即要求施工管理人员熟悉图纸，立即整理出进行图纸会审资料并组织会审，方便立即处理设计和施工之间技术统一和可能误及工期其它问题。（3）打桩场地要求打桩场地要求：施工场地要求平整，其密实度满足600T静压桩机和步履式长螺旋钻机行走要求，建筑物四面需满足桩机行走要求，地表耐力大于100KN/，因施工场地在基坑内，必需做好排水方法。（4）基础图上桩位编号按幢号代码分别编号，依据桩位数量可采取次序编号，也可按轴线交点以承台为单元编号，以方便识别为准即可。（5）基础平面定位及放桩位线依据甲方提供总平面部署图、控制点结果及建筑物角点坐标，采取本企业GTS102N全站仪进行平面定位放线。放轴线，以基线引出，在打桩区周围或围墙上设置，每幢号纵横向各设置一条。放桩位桩（以基线或各轴线交点为基准），可采取全站仪或经纬仪进行。A、使用68长15cm圆钢筋头或铁钉确定桩位，使其钉至自然地面处，周围撒白灰（被雨水淋后应在压桩前再撒一次白灰），桩头用彩条栓牢，以示标志，便于打桩时查找。B、放桩位线许可偏差为1cm，钢筋头或铁钉即为稳桩时中心位置。C、桩位桩不许可外露，以免碾压后倾倒变位，造成桩顶位移过大。D、放好桩位桩后，多出木桩、钢筋立即拔出，以免错乱。E、桩位桩要常常检验，丢失随即补上。F、轴线桩和桩位桩全部放好后，须进行自检，再报请现场监理工程师认真组织复核、检验，并立即办理验收签证手续后存档立案。第三章 施工总体部署一、施工部署标准1、各临时设施均根据建设方要求，结合现场情况及业主提供条件，在要求范围内进行部署。2、临时设施规模依据施工总进度和施工强度需要设计，在满足施工要求前提下，尽可能做到简单、实用、安全可靠和经济合理。3、施工场地在现有基础上计划，其生产辅助设施则依据现场情况和实际需要合理计划部署。4、施工部署，应充足考虑环境保护要求，做好环境保护工作，做到文明施工。二、施工道路部署依据总平面部署图，留出进入基坑坡道，区内部依据施工平面部署图留出施工临时道路，用碎石或废砖块铺填后进行扎实。在施工过程中进行定时维护，确保设备、材料运输。三、施工用电、照明及通讯部署1、施工用电施工用电由业主依据乙方要求提供到施工现场，安在配电箱上，并满足施工要求。2、施工照明在施工现场，采取3001000W卤钨灯照明，确保夜间施工，生活区照明采取100200W白炽灯。3、施工通讯开工前由我企业依据项目组成人员，编制通讯录，并每人持有一份，以确保施工期间正常联络通讯。四、施工供水部署生产生活用水：从业主提供指定用水点接入，采取25胶皮管引接至各施工用水点及生活区用水点。 第四章 施工进度计划一、进度计划安排依据及标准1、遵照建筑地基技术规范及施工技术条款，科学合理地划分施工段。2、以协议要求开工和完工日期为依据，结合本工程施工条件和以往我企业施工经验，合理安排施工工序和进度，确保工程按期完工。3、在确保工期目标前提下，努力争取均衡生产，使施工进度安排留有余地，方便既能确保施工进度又能提升施工质量。4、采取多工序、多层次分段搭接流水施工，提升资源利用率，以确保工期。二、工期安排依据协议总工期28天要求，计划一台桩机在28天内完成施工。即：按正常施工一天完成12棵，28日历天即可完成设计总桩数。第五章 工程项目人员组织机构及配置计划一、人员组织机构项目经理项目技术负责测量负责专职安全、质检员机长（指挥）主机操作员吊机操作员焊 工捆扎工现场负责二、人员配置计划序号姓 名职务及岗位职 称1项目经理2项目技术负责工程师3施工员4测量负责5专职安全员6专职质检员7现场施工负责8测量放线9压桩责任人三、机具设备计划序号名 称型号及规格单位数量用途1液压静力压桩机ZYJ600B型台1植 桩2步履式长螺旋钻机LX120-II型台1钻 孔3全站仪GTS-102N台1平面定位及放桩位4水准仪DSZ2-GFS1台1标高控制5电焊机台2接桩焊接6集装箱个1生活、现场办公第六章 静压预制管桩施工技术方案关键施工安排：平整场地测量放样管桩进场桩机就位起吊预制桩底桩就位、对中调直静压沉桩接桩再静压打至持力层送桩停机移至下一根桩。1、平整场地依据现场情况，将场地内杂物清理洁净，确保施工场地整齐，方便桩机能顺利进行施工。2、测量放线（1）施工前依据设计图纸编制工程桩测量定位图，并确保轴线控制点不受压桩时振动和挤土影响，确保控制点正确性。（2）施工前放好轴线和每个桩位，在每个桩位中心打一根长约3040cm细钢筋（或木楔、竹片）并在顶部用红油漆做上醒目标志。（3）桩机就位后，应进行第二次核样，核样依据轴线控制网点所标示工程桩坐标点（X、Y值），确保工程位偏差值小于10mm，并以工程桩位点中心，用白灰画出桩径大一圆圈，以方便插桩和对中。（4）工程桩（或试桩）在施工前，应依据施工桩长在匹配工程桩身上划出以米为单位长度标识，并按从下至上次序标明桩长度，方便观察和统计桩入土深度、每米成桩时间及压力值。3、桩机就位为确保静压桩机下地表土受力均匀，预防不均匀沉降，确保静压桩机施工安全，视地基软硬情况，采取桩机碾压方法对软基进行处理。以确保压桩稳定性。将桩机移至待压桩位置，桩机初步对中。4、起吊预制桩依据桩身上尺寸标志，确定桩吊点位置（桩吊点（单点吊）在距桩端0.20L处），以保持桩平稳、保护桩身质量。将预制桩吊至静压桩机夹具中，移动静压桩机将管桩移至桩位中心，并调整桩垂直度，符合要求后将静压桩机调至水平并稳定。5、桩尖就位对中调直开启纵向和横向行走油缸，将桩尖对准桩位中心，在两侧设吊线锤，以观察桩倾斜情况，并调整桩垂直度，直至桩中心线和桩位偏差、桩垂直度偏差（1min10mm1/1000L秒表测定钢尺测量钢尺测量，L为两点桩长3压 桩1、桩段2、桩长3、垂直度4、最终油压值无夹断、夹裂、掉保护层 5L满足设计要求用肉眼观察卷尺吊线控制压力表控制第八章 安全确保方法一、安全确保方法1、落实实施“安全第一、预防为主”和坚持“管生产必需管安全”标准，教育现场职员树立“安全为了生产，生产必需安全”思想，结合实际情况，制订各项规章制度，逐层成立安全生产组织以确保施工顺利实施。2、组织职员学习国家相关“安全操作规程”，及企业安全手册，并督促各工种严格遵守实施，坚持做到文明施工，安全生产。按“施工组织设计”工艺步骤合理组织施工。加强安全教育，提升安全员安全意识，严格根据安全操作规程作业，严禁违章。加强劳动保护，按要求配发和使用劳动保护用具和用具，确保职员身体健康。3、建立安全岗位责任制，逐层签署安全生产责任书，明确责、权、利。项目经理部设置一名责任心强、懂专业知识、现场工作经验丰富专职安全责任人，天天在工地巡视检验，一旦发觉隐情，立即进行整改，把事故消亡在萌芽状态。4、依据施工现场临时用电安全技术规范（JGJ46-88）要求，严格制订用电安全管理条例，电工必需持证上岗，用电设备需设置避雷装置，采取TN-S系统（三相五线制）做到二级漏电保护，定时检验及维护。施工现场用电由专业电工管理，开关、电器、配电箱等装置必需完好无损。带电导线和导线之间必需绝缘包扎；带电导线严禁搭、挂、压其它物体。5、工程机械、设备，认真按摄影关安全操作规程进行，机械（具）操作人员必需持证上岗，实施专机专员负责，非操作人员严禁开启任何机械，现场全部施工机具应按要求设置漏电保护装置，并接地。关键施工地段设置警示牌等安全标志。施工机械设备要常常进行检修保养，严禁带病施工。6、施工现场及生活区，注意防火、防风、防雨、防污染。要切实落实好防火安全方法。严格实施审批制度，不得无证动用明火。焊接作业必需严格遵守“十不烧”要求。7、关键施工部位、作业点、危险区关键通道全部必需挂有对应安全禁令标志或通告牌。二、安全生产方法1、进入施工现场全部些人员必需佩戴安全帽，不佩戴安全帽人员不得进入现场。2、电焊作业时必需使用防护罩，戴防护手套，穿绝缘鞋，以免电焊焊渣飞溅，烫伤作业人员。3、机组人员作登高检验或维修时，必需系安全带，工具及其它物件应放在工具包内，高空人员不得向下随意抛物。4、吊桩时应在桩上系好拉绳，不得和桩机架碰撞，起重机起重臂和重物下严禁有些人停留、工作或经过。桩不得从人上方经过，严禁用起重机载运人员。5、钢丝绳应常常润滑，不得干摩擦。6、遇有雷雨、大雾和六级以上大风等恶劣气候时应停止一切作业。7、 施工电缆线应悬空，不得拖地，电缆穿越构筑物、道路、易受机械损坏场所及引出地面从2m，高度至地下0.2m，必需加设防护套管。第九章 文明、环境保护施工一、文明施工关键方法施工现场文明水平和整齐有序场容场貌，是企业技术、管理水平和综合实力表现，是对公众展示并建立企业形象窗口。搞好项目文明施工，不仅有利建立优良社会形象，有力地促进对外经营，并对促进工程质量，安全生产、降低浪费、降低消耗、促进经济效益有着直接不容忽略效果，为使该项目在工程上，做到文明施工，特制订以下要求，在该项目上落实实施。1、经理部成立文明施工领导小组，配置专职文明施工监察员，组织文明施工巡视小组，制订文明施工细则，对违反要求进行批评教育或经济处罚，做到组织落实，分工明确，讲究实效。2、优化施工平面部署，使生活区洁净、整齐，生产区多种材料堆放有序，多种施工机具设备部署合理，互不干扰。3、精心计划，做到工完料尽场地清，立即处理施工中产生建筑垃圾或其它废物，保持场容场貌洁净整齐。4、加强文明施工教育，使参与施工职员遵纪遵法，上岗作业，着装整齐，佩带标志，防护到位，下岗休班遵守村规民约。5、加强治安防范工作，融洽和周围居民、周围单位关系，严防偷窃、打架闹事等违法事件发生，教育全体施工人员遵守社会公德及社会治安管理条例。6、现场有展示企业形象标志和企业目标追求宣传口号。二、环境保护关键确保方法本工程进场后，立即成立环境保护小组，制订环境保护和水土确保方法，并和地方环境保护部门取得联络，按相关要求，做好施工现场环境保护工作，并请她们给予监督，具体方法以下：1、成立环境保护小组，采取环境保护方法，项目部分级管理，负责检验、监督各项环境保护工作落实。2、对职员进行环境保护法知识教育，使人人心中全部明确保护环境工作重大意义，主动主动地参与环境保护工作，自觉遵守各项规章制度，树立人和自然友好共处思想。3、遵守相关环卫、市容管理相关要求，重视车轮带土情况，对出场车辆采取清洗等有效方法，将汽车轮胎进行处理，预防汽车轮胎带土而污染市容。4、高噪声施工项目安排在白天进行，并采取有效方法，最大程度地降低噪声对周围居民影响。5、施工现场应可能将表层土硬化，降低压桩或打袋桩砂井和刮风时带来粉尘污染。6、在施工中，不乱占草地、绿化地，乱伐施工区树木，破坏市区自然生态环境，施工结束后，立即拆除、移去临时设施，并将占用土地尽可能恢复原貌，直至甲方或监理工程师满意为止。7、环境保护基础构想及关键控制点设置对于施工废水、生活污水排除，散装散卸材料运输等，均应采取合适方法以避免对周围环境造成不利影响。8、防水排水（1）在施工期间一直保持工地良好排水状态，以预防引发淤积和冲刷。（2）凡有污染废水，全部要修建沉淀池或积水坑，预防直接流入河中，造成河流污染。9、保护水质（1）对流入河道、溪流施工用水，预防沉渣进入河道或溪流。（2）冲洗集料或含有沉积物操作用水，应采取过滤、沉淀池处理或其它方法。10、控制扬尘（1）施工作业产生灰尘，除在场地作业人员配置必需专用劳保用具外，还应随时进行洒水以使灰尘公害降低至最小程度，并符合环境保护部门相关要求。（2）易于引发粉尘细料或散料应预遮盖。运输时应用帆布、盖套及类似物品遮盖。11、噪声合理安排、控制施工时间，尽可能降低夜间施工及夜间运输；尽可能采取低噪声机械，对超出国家标准机械严禁其入场施工。在施工中，加强对设备维修保养，避免因为设备性能差而造成噪声增强现象发生。12、废气对多种施工机械、车辆进行严格废气排量检测，对排量不合格机械、车辆果断停用。燃料为汽油多种机械均使用无铅汽油。13、施工废土弃置在指定地点，弃土后按设计要求做好防护工程，并做好地表排水，预防水土流失和做好环境保护。第十章 拟提交资料完工资料一式四份，含（1）完工汇报；（2）施工组织方案；（3）静压桩原始资料；（4）设计变更通知等；（5）桩基工程验收统计；（6）桩基检验汇报；（7）基础平面完工图。
