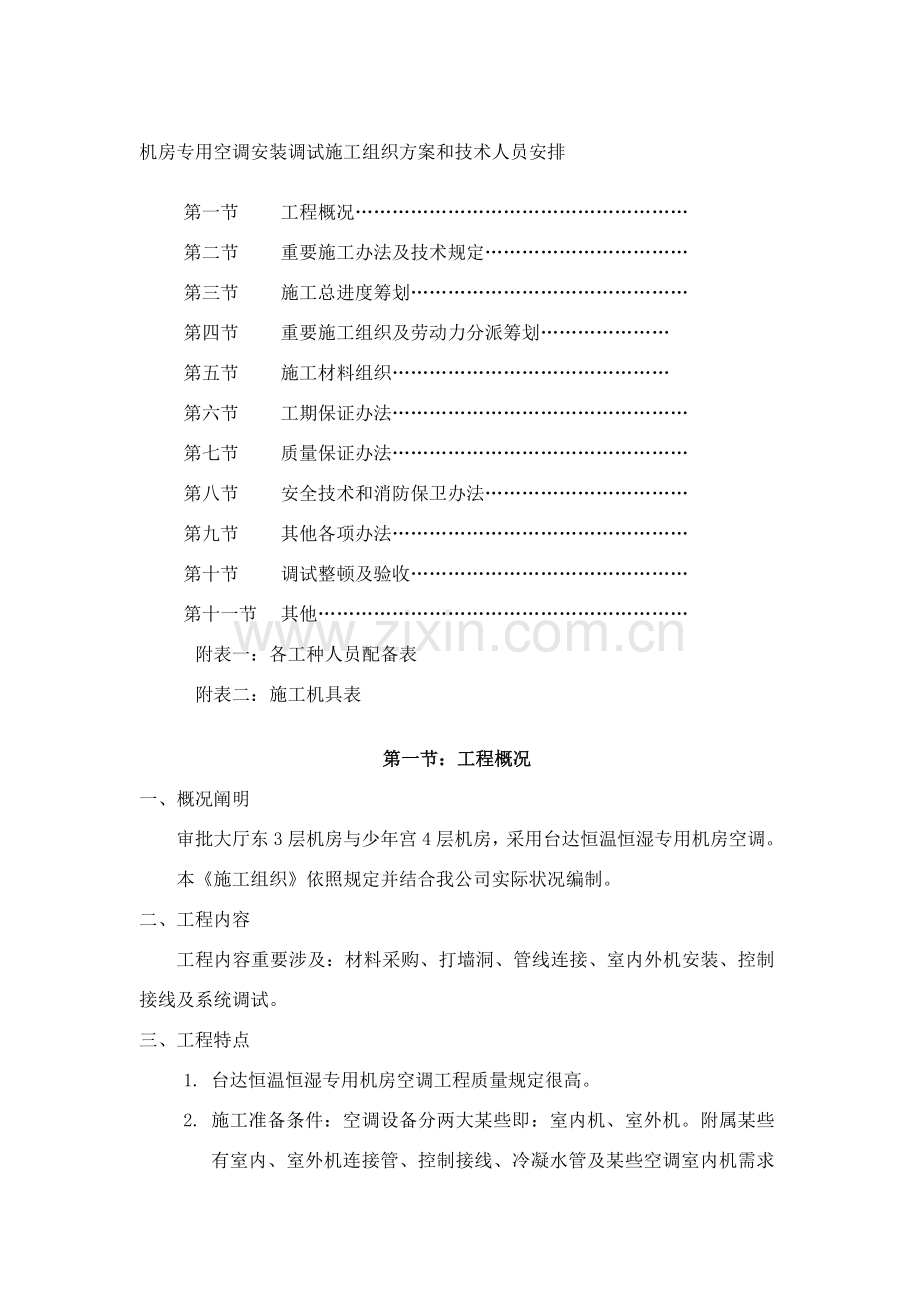

机房专用空调安装调试施工组织方案和技术人员安排
第一节 工程概况………………………………………………
第二节 重要施工办法及技术规定……………………………
第三节 施工总进度筹划………………………………………
第四节 重要施工组织及劳动力分派筹划…………………
第五节 施工材料组织………………………………………
第六节 工期保证办法…………………………………………
第七节 质量保证办法…………………………………………
第八节 安全技术和消防保卫办法……………………………
第九节 其他各项办法…………………………………………
第十节 调试整顿及验收………………………………………
第十一节 其他……………………………………………………
附表一：各工种人员配备表
附表二：施工机具表

第一节：工程概况
一、概况阐明
审批大厅东3层机房与少年宫4层机房，采用台达恒温恒湿专用机房空调。
本《施工组织》依照规定并结合我公司实际状况编制。
二、工程内容
工程内容重要涉及：材料采购、打墙洞、管线连接、室内外机安装、控制接线及系统调试。
三、工程特点
1. 台达恒温恒湿专用机房空调工程质量规定很高。

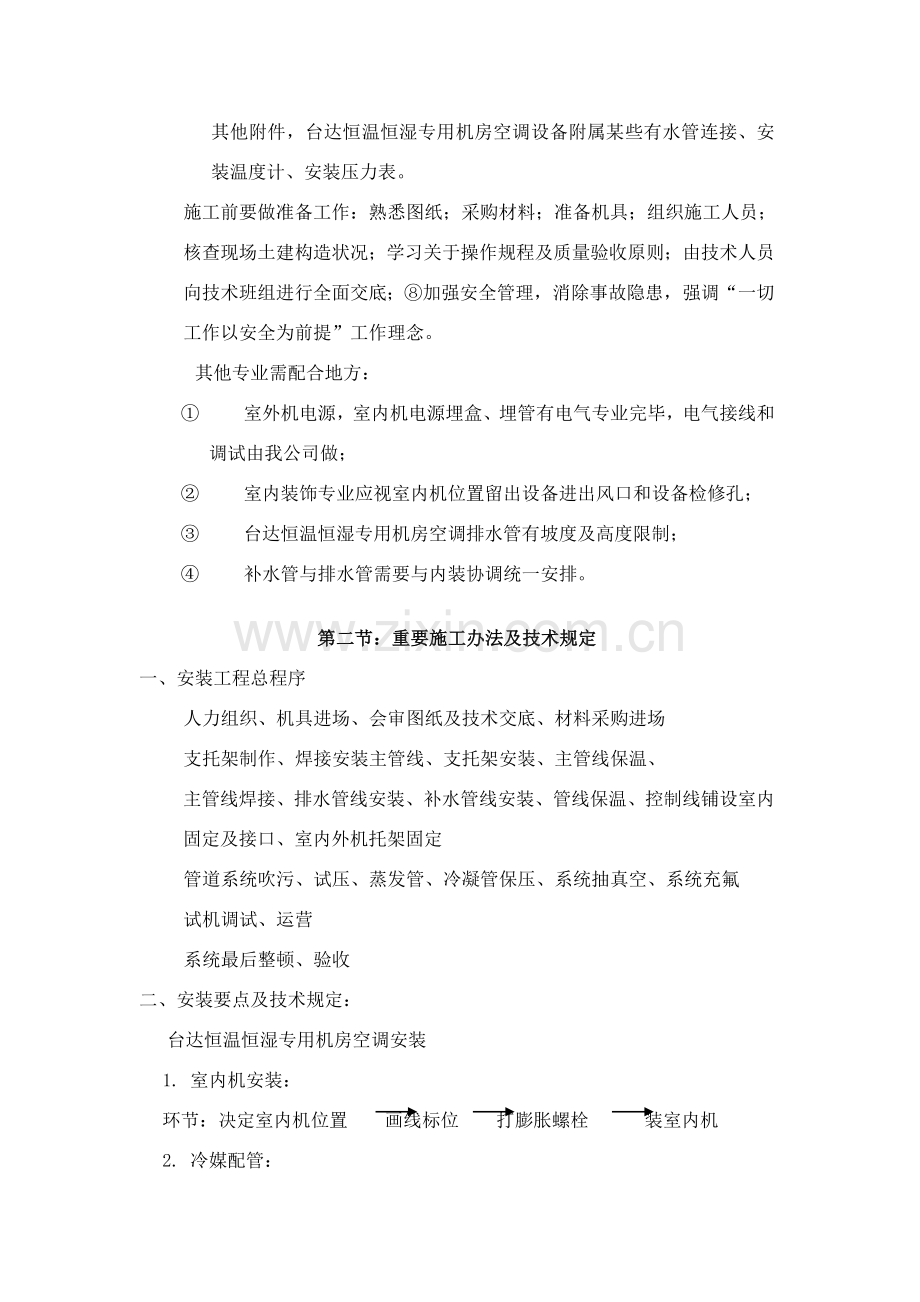

2. 施工准备条件：空调设备分两大某些即：室内机、室外机。附属某些有室内、室外机连接管、控制接线、冷凝水管及某些空调室内机需求其他附件，台达恒温恒湿专用机房空调设备附属某些有水管连接、安装温度计、安装压力表。
施工前要做准备工作：熟悉图纸；采购材料；准备机具；组织施工人员；核查现场土建构造状况；学习关于操作规程及质量验收原则；由技术人员向技术班组进行全面交底；⑧加强安全管理，消除事故隐患，强调“一切工作以安全为前提”工作理念。
其他专业需配合地方：
① 室外机电源，室内机电源埋盒、埋管有电气专业完毕，电气接线和调试由我公司做；
② 室内装饰专业应视室内机位置留出设备进出风口和设备检修孔；
③ 台达恒温恒湿专用机房空调排水管有坡度及高度限制；
④ 补水管与排水管需要与内装协调统一安排。

第二节：重要施工办法及技术规定
一、安装工程总程序
人力组织、机具进场、会审图纸及技术交底、材料采购进场
支托架制作、焊接安装主管线、支托架安装、主管线保温、
主管线焊接、排水管线安装、补水管线安装、管线保温、控制线铺设室内固定及接口、室内外机托架固定
管道系统吹污、试压、蒸发管、冷凝管保压、系统抽真空、系统充氟
试机调试、运营
系统最后整顿、验收
二、安装要点及技术规定：
台达恒温恒湿专用机房空调安装
1. 室内机安装：
环节：决定室内机位置 画线标位 打膨胀螺栓 装室内机
2. 冷媒配管：
（1）环节：支架制作 按图纸规定配管 焊接 吹净 试漏 干燥 保温
（2）原则冷媒配管应严守配管三原则：干燥、清洁、气密性。干燥一方面是安装前铜管内禁止由水分进入，配管后要吹净和真空干燥。清洁是施工时应注意管内清理；二是焊接时氮气置换焊最后是吹净。气密性实验一是保证焊接质量和喇叭口连接质量；二是最后气密性实验。
（3）替代氮气办法：
依照台达恒温恒湿专用机房空调规定冷媒管焊接时必要采用氮气保护，焊接时把微压（3~5kg/cm²）氮气充入正在焊接管道内，这样会有效防止管内氧化皮产生。
（4）冷媒管封盖：
冷媒管包扎十分重要以防止水分、赃物、灰尘等进入管内，冷媒管穿墙一定要管头包扎严密，暂时不连接已安装好管子要把管口包扎好。
（5）冷媒管吹净：
冷媒管吹净是一种把管内废物清除出去最佳办法，详细办法是将氮气瓶压力调节阀与室外机充气口连接好，将所有室内机接口用盲塞堵好保存。一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀5kg/ cm²向管内充气，至手抵不住时迅速释放绝缘物，赃物机水分即随着氮气一起被排出。这样循环进行若干次直至无污物水分排出为止（每台室内机都要做）。此外，对液管和气管要分别进行。
（6）冷媒管焊接：
6.1、冷媒管焊接前准备：
焊条质量原则，焊接设备准备，铜管切口表面要平整，不得由毛刺、回凸等缺陷，切口平面容许倾斜，偏差为管子直径1%.
6.2冷媒管焊接应采用磷铜焊条或银焊条，焊接温度为700-845℃，焊接工作易在向下或水平侧向进行，尽量避免仰焊，接头分支口一定要保持水平。
6.3施焊人员应由必要资格证明，才干上岗。
（7）直径不大于Φ19.05mm铜管一律采用现场煨制、热弯或冷弯专用弯制工具，椭圆率不应不不大于8%，并列安装配管其弯曲半径应相似，间距，坡向，倾斜度应一致。不不大于Φ19.05mm铜管应采用冲压弯头。
3、冷凝水管安装：
（1）环节：连接水管 检查水泄漏 绝热
（2）管道安装前必要将管内污物及锈蚀清除干净，安装停顿期间对管道开口应采用封闭保护办法。
（3）冷媒管、补水管、排水管铺设应尽量保持平行规整。
（4）室内外机与冷媒管、补水管、排水管之间要做一段软连接再连接干管。补水管、排水管渗漏实验可采用充水实验，无渗漏为合格。
（5）管道安装后应进行系统冲洗，系统清洁后方可去与空调设备连接。
6、控制线作业：
控制线所有采用屏蔽管路穿线沿冷媒管捆扎敷设，禁止电源线和控制线捆扎再一起，当电源线与控制线平行走时，应保证其在300 mm以上距离防止干扰。
7、绝热工作：
绝热工作需按设计规定选材施工时一起把保温套管穿好，留出焊接口处，最后解决焊口。施工时绝对禁止绝热层断段现象，保温套管搭接处一定要用胶带捆扎好。
8、室外机安装：
8．1室外机设备开箱检查，检查状况填入设备开箱检查登记表；
8．2室外机设备搬运和吊装；
8．3室外机宜以槽钢作基本，禁止四角支撑，可用纵向支撑或四周支撑。室外机与室外机之间、室外机与建筑物之间应按台达恒温恒湿专用机房空调技术规定去做。
9、气密性实验：
（1）作业顺序：冷媒配管竣工 氮气加压 检查压力与否有下降 合格
（2）实验人员组织与分工。
（3）要领：冷媒管加压须用干燥氮气，慢慢加压实验：
第一阶段：3.0 kg/ cm² 加压3分钟以上；
第二阶段：8.0 kg/ cm² 加压3分钟以上；
第三阶段：16 kg/ cm² 加压24小时（注意压力不能超过28 kg/ cm²）
观测压力与否下降，若无下降即为合格，但温度变化压力会变化，每变化1℃，压力会有0.1 kg/ cm²变化，故应修正。检查有无泄漏可采用受感、听感、肥皂水检漏，氮气试压完毕后将氮气放至3 kg/ cm²后加R22，至压力5 kg/ cm²用电子检漏仪检漏。
（4）实验过程必要填写气密性实验记录（记录填写文字清晰，数据真实）
10、真空干燥：
① 氮气试压合格后要对系统进行真空干燥，真空干燥应达到质量规定。
② 真空干燥要选用旋转式真空泵（排气量4l/min），使用前先检查真空泵抽真空能力须达到-755mmHg，方可进行。
③ 按下列顺序：
⑴接上真空表将真空泵运转2小时以上（真空度应在-755mmHg以上），如达不到-755mmHg应继续抽1小时如达不到应检查有无泄漏处。
⑵达到-755mmHg后，即可放置1小时，以真空表不上升为合格，如上升表白系统内有水分或有漏气口，应继续解决。
⑶真空实验合格后，按计算冷媒量加注，并打开阀门（注意抽真空时应从气管和液管两侧进行）。
⑷特殊状况下，可进行加隔氮气特殊真空干燥法。
④ 将以上实验状况记录入有关表格。
11、氟利昂制冷剂加注：制冷剂加注按照台达恒温恒湿专用机房空调安装规定进行氟利昂充注。
12、试机调试：
12．1试机工作应在系统吹污、气密性实验、抽真空、充注氟利昂等项工作，进行后并达到规定后，各项记录齐全并通过主管人员核算签章后进行。
12．2因设备种类较多，调试时要每台进行调试和测试并将调试记录交总承包单位。
12．3每台试机前一方面检查设备紧固件与否拧紧，仪表和电气设备应调试合格。
12．4每台试机持续运转应达到8小时为合格。
13、竣工验收与交工验收：
13．1竣工验收前应具备文献；
13．2外观检查；
13．3联合试运转；
13．4在综合效能实验测定与调节后，各项指标满足设计规定期进行交工验收。
三、施工重要难点和解决办法
要保证冷媒管内绝对干净、无杂质、无水分。
解决办法是：①选材要严格。②Φ19.05如下铜管采用整捆购买，尽量减少焊口。③绝对保证氮气保护焊。④吹污要达到规定。⑤抽真空要达到规定。⑥加入系统内氟利昂冷媒采用美国杜邦或法国阿托。
四、工程保护及办法
防护内容重要是室内、外机。
1. 室内机在安装好后，由于装饰较脏，要进行塑料布包扎防护，室外机要先吊装后拆箱就位。
2. 所有管线在未连接室内、外机前一律采用扎口保护。
第三节：施工总进度筹划
一、该工程合同还没定，施工进度暂时按形象进度编排，由于本工程属于新建，其进度受条件限制，详细应由甲乙双方共同制定。
二、重要控制进度办法：
1． 准备工作早做，在设备到货前从材料采购，机具准备，管线支吊架及管线焊接均可提前作，设备到后可迅速吊装，连接设备管线。
2． 合理安排各工种之间交叉配合。
三、依照工期规定咱们排出施工形象进度筹划表，见附表一。
第四节：重要施工组织及劳动力筹划
一、 该空调工程，工程量且用到工种较多，施工时各班组要互相配合，人员互相调配。如：设备起重工作量不大，但时间相对较为集中，因而不设专门起重工，或届时各专业人员一起施工，其她各工种要有明确分工。
二、 为保证该项目顺利进行，该项目负责人一名，技术负责人两名，项目负责人负责整个工程施工管理（工程进度、工程质量、施工安全、组织协调、劳力调配），项目技术负责人全面负责技术管理，并独立行使质量控制权。
三、 施工力量布置：
施工队将按专业构成施工组，以发挥各自技术特长，施工人员选用参加过台达恒温恒湿专用机房空调项目施工人员。专业分为：管线组、电气控制组和调试组。管线组负责室内、外机安装及管线连接。电气组负责室内、外机控制连接、室内外机电源线压线、遥控器安装及配合调试。调试组负责设备调试、运营。
第五节：施工材料组织
本工程所购材料必要经符合UNIFLAIR空调公司技术规定及图纸设计规定。
一、原材料质量保证办法：
1． 铜管选用台达恒温恒湿专用机房空调无硫紫铜管。
2． 补水管采用工程铝塑管。
3． 所有控制线规定所有采用安装手册规定截面。
4． 保温管冷媒管采用δ=10~15mm厚橡胶海绵保温套管，冷凝水采用δ=8mm厚PEF保温套
5． 所加冷媒由台达恒温恒湿专用机房空调提供。
6． 其她钢材类应按国标规定选用优质材料。
二、施工材料采购:施工用材料统一由我司采购，个别材料从其她方面采购。
第六节：工期保证办法
一、 在货品到现场之前咱们将组织项目管理人员进驻工地，分头搞好施工准备工作，开工时间尽量提前，做到技术、材料、机械（涉及周转工具）同步到位，为施工开工工作做好准备。保证该工程在规定工期内包质包量完毕。
二、 选用精干项目管理班子施工外，公司还将组织技术过硬，业绩突出，能打硬仗作业队伍进驻施工，同步保证充分劳动力以满足抢工需要。
三、 设备运营能力及数量都将以工程需要为原则进行配备。
四、 材料供应咱们将依照公司合格供应商名册，按照工程需要提前做好采购调查工作，坚持货比三家，保证工程材料优质供应。
五、 做好工人队伍思想工作，听从甲方管理人员指挥，配合有关人员办公时间和条件，作到优质服务。
第七节：质量保证办法
一、 建立健全工程质量保证体系，严格控制施工过程各个环节。
二、 项目建设中关于技术、质检、公司质量部门将定期和不定期对工程质量进行检查。
三、 做好各种原材料、半成品及设备等进场前质量检查工作。
四、 抓好 “自检、专检、交接检”。
五、 抓好四个质量控制阶段：施工准备、施工、调试与运营、验收阶段，即全过程质量环节。最后保证整个工程为优良工程。
第八节：安全技术和消防保卫办法
安全生产工作以应严肃法规贯彻责任，消灭违章，强化管理为中心，保证全体施工人员安全健康。我公司具备安全资质证书。
一、 参加该工程人员，必要坚持安全第一，防止为主方针，层层建立责任制。
二、进入现场必要严格遵守现场各项规章制度，项目经理对施工人员要做好工程简介和现场安全教诲，进入现场必要带好安全帽。
三、2米以上高空作业需支脚手架，使用前必要认真检查有无腐朽现象，有无探头板，施工周边应及时清理障碍物，防止钉子扎脚或其他工伤现象发生。
四、 施工地点及附近孔洞必要加盖牢固，管道竖井及其预留钢筋按需要孔径切割开洞，同步防止人员高空坠落和物体坠落导致伤人事故。
五、 暂时用电必要符合安全用电100条规定，凡手持电动工具使用必要通过符合安全规定漏电保护装置，施工照明用电必要用36V低电压，潮湿地点作业穿绝缘胶鞋。
六、 施工队伍要查隐患、查漏洞、查麻痹思想，要经常不断进行安全教诲。
七、 施工人员应自觉遵守办公室出入制度，出入现场积极出示或佩带证件。
八、 建立健全消防组织，严格执行现场用火制度。电气焊用火前应办理用火手续，具备足够消防用品。同步电气焊工要经常检查电气焊工具与否漏电，以防易燃易爆等不安全因素产生。遇五级以上时禁止使用明火作业。
九、 施工中对乙炔、氧气管道不得任意撤去或拆改，用火时应远离乙炔氧气管道。
十、 材料仓库应配备足够消防器材。
十一、施工人员要严格执行消防制度规定
第九节：其他各项办法
一、 现场文明施工管理办法
1. 施工现场文明施工管理，必要执行上级颁发关于规定，施工现场要有各负责人主抓，施工员分工负责，施工现场均有一人管文明施工。
2. 操作地点周边要做整洁、干活脚下清、活完料尽、剔凿、保温完后要随时清理干净，将废料到在指定地点。
3. 上道工序必要为下道工序创造良好条件，及时做好配备工作。
4. 施工现场堆放成品，材料要整洁，以免影响景观。
二、 成品及设备部件保护办法
1. 施工人员要认真遵守现场成品保护制度，注意保护建筑内装修、成品设备、家具以及设备设施。
2. 设备开箱检查后对易丢、易损件应制定专人负责入库，妥善保养，分液器、遥控器等在安装前不要拆包装。设备搬运时明露在外表面应防止碰撞。
3. 空调机组设备吊装，应编制吊装及运送方案，在吊装时按产品吊装点吊装，专业公司和施工队伍关于人员参加。
三、 现场材料供应和管理办法
1． 现场应有与工程相适应场地、仓库，以利于堆放、储备。
2． 现场设备、材料、加工件派专业人员按生产进度、筹划编制进行收、看、发工作。
3． 库内、场内各种材料分规格、型号摆放整洁。
4． 加强对施工班组、料具管理，防止材料和零部件丢失，废料脚料及时收回。
四、 减少成本技术办法
施工人员必要充分熟悉工程特点，施工范畴、工艺流程，复核建筑标尺寸，设立位置等，充分做好施工准备，在保证质量前提下努力搞好减少成本、增长效益。
1． 合理安排施工进度作业筹划，均衡安排劳动力，防止窝工现象。
2． 合理安排施工顺序，关于工程搞好协调关系，避免不必要返工现象，严把质量关，精心操作、合理用料、减少成本、提高运用率，做到省力、省材、省时。
第十节：调试整顿及验收
调试整顿内容涉及：
① 室外机整顿，管线整顿，包扎、保护、编号；
② 开机调试；
③ 为业主培训管理人员；
④ 整顿竣工资料、交业主。
第十一节：其他

附表1
各工种人员配备表
队 伍
工种 人 数
现场组
调试组
合 计
1
管工
1
1
2
2
气焊工
2

2
3
安装工
1
1
2
合 计
4
2
6

附表2
施工机具表
序 号
名称、规格、型号
单 位
台 数
1
电焊机
台
1
2
气焊设备
套
2
3
砂轮切割机
台
1
4
钻孔机
台
2
5
冲击钻
把
1
6
真空泵
台
2
7
真空测试表
套
2
8
兆欧表500V
只
2
9
数字万用表
块
2
10
进口双表组件（氟专用）
块
2
11

安装材料
