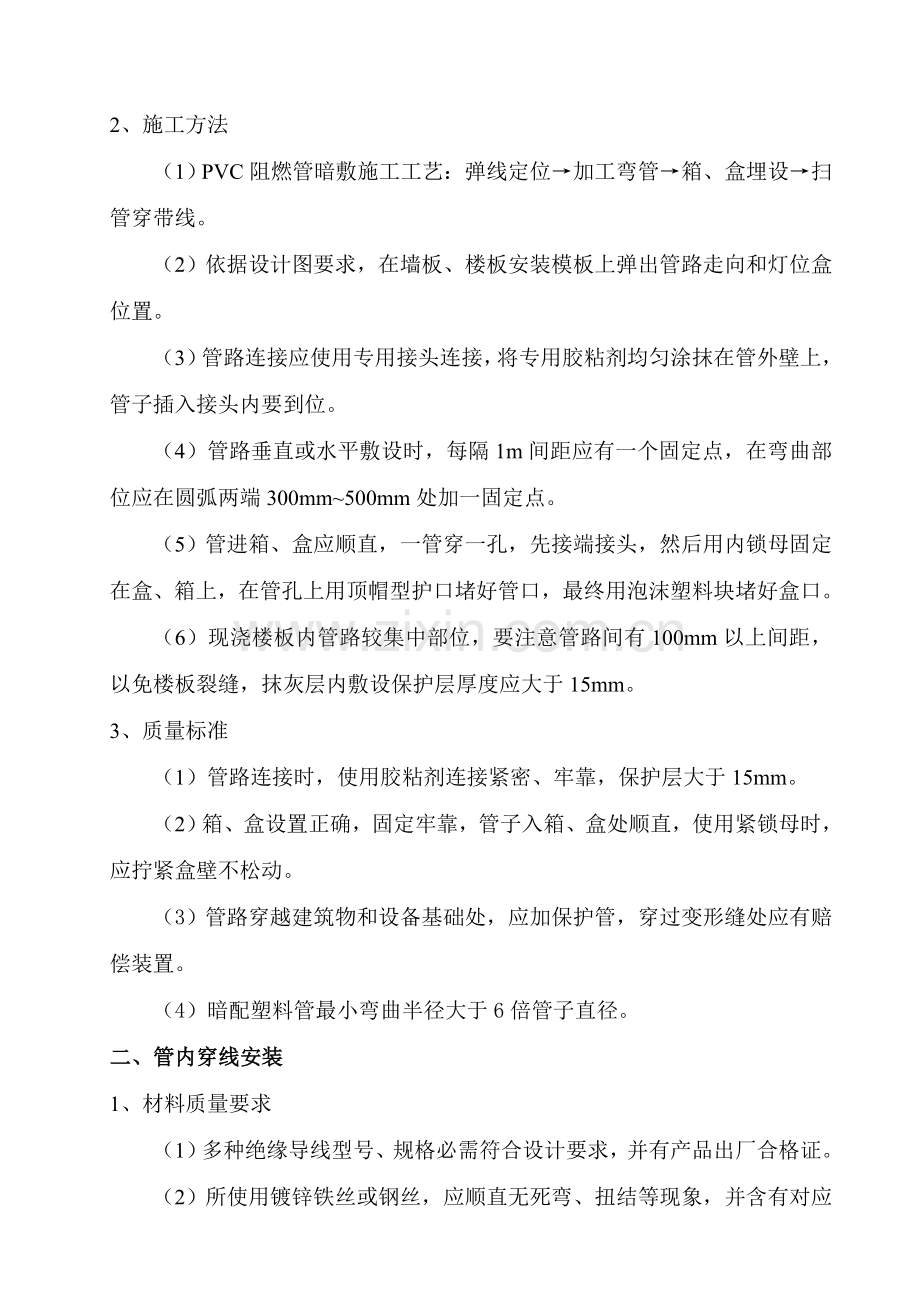

电气照明安装施工方案工程介绍：电气部分分为：照明、电视、电话、网络等。（1）照明配电系统分为通常照明和事故应急照明。每层设一般照明配电箱，多种照明灯具采取集中控制和分散控制相结合方法，导线采取铜芯塑料线穿钢管或阻燃管保护暗敷。各户内照明配电箱安装高度为底距地1.5m暗装，开关安装高度为距地1.3m，一般插座安装高度为距地0.3m。（2）电视系统前端箱设置于一层楼梯间内，竖向干线采取SYWV-75-9电缆穿阻燃管敷设，户内电视线采取SYWV-75-5穿阻燃管暗敷，电视插座安装高度为距地0.3m暗装。（3）电话系统电话分线箱设置于一层楼梯间内，户内电话线为HJYV220.5穿阻燃管暗敷，电话插座安装高度为距地0.3m暗装。（4）电脑网络系统仅预埋管线至各户房间网络接线盒处，并穿网络线到位。一、 PVC阻燃管暗敷安装1、材料质量要求。（1） 所使用阻燃型（PVC）塑料管，其材质均应含有阻燃、耐冲击性能，并应有检定检验汇报单和产品出厂合格证。（2） 阻燃型塑料管外壁应有间距小于1m连续阻燃标识和制造厂厂标，管子内、外壁应光滑，内外径尺寸应符合国家统一标准。管壁厚度应均匀一致。（3） 所用接线盒和管接头，必需使用配套阻燃塑料制品，其外观应整齐，预留孔齐全，无开裂等损坏现象。（4） 专用胶粘剂必需有合格证实。2、施工方法（1）PVC阻燃管暗敷施工工艺：弹线定位加工弯管箱、盒埋设扫管穿带线。（2）依据设计图要求，在墙板、楼板安装模板上弹出管路走向和灯位盒位置。（3）管路连接应使用专用接头连接，将专用胶粘剂均匀涂抹在管外壁上，管子插入接头内要到位。（4）管路垂直或水平敷设时，每隔1m间距应有一个固定点，在弯曲部位应在圆弧两端300mm500mm处加一固定点。（5）管进箱、盒应顺直，一管穿一孔，先接端接头，然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最终用泡沫塑料块堵好盒口。（6）现浇楼板内管路较集中部位，要注意管路间有100mm以上间距，以免楼板裂缝，抹灰层内敷设保护层厚度应大于15mm。3、质量标准（1）管路连接时，使用胶粘剂连接紧密、牢靠，保护层大于15mm。（2）箱、盒设置正确，固定牢靠，管子入箱、盒处顺直，使用紧锁母时，应拧紧盒壁不松动。（3）管路穿越建筑物和设备基础处，应加保护管，穿过变形缝处应有赔偿装置。（4）暗配塑料管最小弯曲半径大于6倍管子直径。二、管内穿线安装1、材料质量要求（1）多种绝缘导线型号、规格必需符合设计要求，并有产品出厂合格证。（2）所使用镀锌铁丝或钢丝，应顺直无死弯、扭结等现象，并含有对应机械拉力。（3）依据导线根数和总截面选择对应接线端子。2、施工方法（1）管内穿线施工工艺：选择导线扫管穿带线放线和断线导线和带线绑扎管口带护口导线连接线路绝缘摇测。（2）依据设计图纸选择导线，并严格进行分色，具体要求为：A、B、C相线采取黄、绿、红三种颜色区分，零线为淡蓝色，保护为黄绿双色线。（3）将布条牢靠绑扎在带线上，从管一端拉向另一端，清除管路中灰尘、泥水及杂物等。（4）将钢丝或铁丝一端头弯回不封闭，圆头沿着穿线方向，将钢丝或铁丝穿入管内，边穿边将丝或铁丝顺直。如不能一次穿过，再从另一端以一样方法将钢丝或铁丝穿入，判定两端碰头后，搅动钢丝或铁丝，使两头绞在一起后，从管路一端抽出。（5）用穿好钢丝或铁丝牵引导线，放线时导线应置于放线架或放线车上。（6）剪断导线时，导线预留长度应按以下要求进行：A、接线盒、开关盒、插座盒及灯头盒内导线预留长度应为150mm。B、配电箱内导线预留长度应为配电箱体周长1/2。C、公用导线在分支处，可不剪断导线而直接穿过。（7）导线和带线绑扎A、当导线根数较少时，可将导线前端绝缘层削去，然后将线芯和带线绑扎牢靠，使绑扎处形成一个平滑锥形过渡部位。B、当导线根数较多或导线截面较大时，可将导线前端绝缘层削去，然后将线芯错位排列在带线上，用绑线绑扎牢靠，不要将线头做得太粗太大，应使绑扎接头处形成一个平滑锥形接头，降低穿管时阻力。（8）当管路较长或转弯较多时，要在穿线前向管内吹入适量滑石粉，穿线时两端工人应配盒协调。（9）单芯铜导线直线连接A、绞接法：适适用于4mm2及以下单芯线连接。将两线相互交叉，用双手同时把两芯线互绞两圈后，将两个线芯在另一个线芯上缠绕5圈，剪掉余头。B、缠绕卷法：适适用于6mm2及以上单芯线连接。将两线相互合并，加辅助线后用绑扎线在合并部位中间向两端缠绕，其长度为导线直径10倍，然后将两线芯端头折回，在此向外单独缠绕5圈，和辅助线捻绞2圈，将余线剪掉。（10）铜芯线焊接依据线径及敷设场所不一样，采取焊接方法有：电烙铁加焊法、喷灯或电炉加热法。（11）导线包扎时用塑料绝缘带从导线接头处始端完好绝缘层开始，缠绕12个绝缘带宽度，再以半幅宽度重合进行缠绕。（12）照明线路绝缘摇测通常选择500V，量程为0500M兆欧表。A、电气器具未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开，开关盒内导线连通。摇测时应立即进行统计，摇动速度应保持120r/min左右，读数应采取1min后读数为宜。B、电气器具全部安装完成后，在送电前进行摇测时，应先将线路开关、刀闸、仪表、设备等用电开关全部置于断开位置，确定绝缘摇测无误后再进行送电试运行。3、质量标准（1）导线规格、型号必需符合设计要求和相关规范要求。（2）照明线路绝缘电阻大于0.5M，动力线路绝缘电阻值大于1M。（3）箱、盒内护口、护线套齐全，导线排列整齐，并留有合适余量。导线在管子内无接头，导线连接牢靠，包扎严密，绝缘良好，不伤线芯。（4）保护接地线、中性线截面选择正确，线色符合要求，连接牢靠紧密。三、照明配电箱安装1、材料质量要求（1）设备及材料符合设计要求，有生产许可证编号和安全认证标志，关键元器件应为“3C”认证产品，相关材证资料齐全。（2）设备有铭牌，注明厂家、型号。（3）配电箱体应有一定机械强度，周围平整无损伤，铁制箱体二层底板厚度大于1.5mm，并应刷漆作好防腐处理。（4）导线电缆规格型号必需符合设计要求，有产品合格证。2、施工方法（1）配电箱安装施工工艺：弹线定位配电箱固定盘面组装箱内配线箱体固定绝缘摇测。（2）依据设计要求找出配电箱位置，并按配电箱外形尺寸进行弹线定位。配电箱安装高度底距地通常为1.5m。在同一建筑物内，同类箱盘高度应一致，许可偏差10mm。（3）配电箱安装应牢靠、平正，其许可偏差不应大于3mm，配电箱体高50cm以下，许可偏差1.5mm。（4）配电箱上电器、仪表应牢靠、平正、整齐、间距均匀。铜端子无松动，启闭灵活，零部件齐全。（5）配电箱内母线相序排列一致，母线色标正确，均匀完整，二次结线排列整齐，回路编号清楚齐全。（6）配电箱全部电器安装完成后，用500V兆欧表对线路进行绝缘摇测。摇测项目包含相线和相线之间，相线和零线之间，相线和地线之间，零线和地线之间，两人进行摇测，同时做好统计，做技术资料存档。3、质量标准（1）照明配电箱应有可靠电击保护，箱内保护导体有裸露连接外部保护导体端子。（2）配电箱线路线间、线对地间绝缘电阻值，馈电线路必需大于0.5 M，二次回路必需大于1 M。（3）配电箱内配线整齐，无绞接现象。导线连接紧密，不伤芯线不停股。垫圈下螺线两侧压导线截面积相等。同一端子上导线连接不多于2根，回路编号齐全，标识正确。（4）配电箱内开关灵活可靠。带有漏电保护回路，漏电保护装置动作电流小于30mA，动作时间小于0.1s。（5）照明配电箱内分别设置零线（N）和保护接地线（PE）汇流排。（6）配电箱位正确，安装牢靠，部件齐全。箱体开孔和导线管管径适配。暗装配电箱箱盖紧贴墙面。（7）配电箱安装底边距地1.5m，垂直许可偏差为1.5。四、灯具安装1、材料质量要求（1） 灯具标称型号等参数必需符合设计要求，多种灯具应有产品合格证和“3C”认证标志。（2） 灯具所使用灯泡功率符合设计要求。（3） 灯具、材料在搬运存放过程中应注意防震、防潮，不得随意抛扔、超高码放。应存放在干燥通风、不受撞击场所。1、 施工方法（1） 灯具安装施工工艺：灯具检验组装灯具灯具安装及接线通电试动行。（2） 一般座式灯安装A、将电源线留足检修长度后剪除余线并剥出线头；B、区分相线和零线，对于螺口灯座中心簧片应接相线，不得混淆。C、用连接螺钉将灯座安装在接线盒上。（3） 吸顶式日光灯安装A、打开灯具底座盖板，依据图纸确定安装位置，将灯具底座贴紧建筑物表面，灯具底座应完全遮盖住接线盒，对着接线盒位置开好进线孔。B、按灯具底座安装孔用铅笔画好安装孔位置，打出安装孔洞，装入塑料膨胀管。C、将电源线穿出后用自攻螺钉将灯具固定并调整位置以满足要求。D、用压接帽将电源线和灯内导线可靠连接，装上启辉器等附件。E、盖上底座盖板，装上日光灯管。（4） 吊杆式日光灯安装A、依据设计图纸要求确定安装位置，确定吊杆吊点。B、打出尼龙栓塞孔，装入栓塞，用螺钉将吊杆挂钩固定牢靠。C、依据灯具安装高度确定吊杆及导线长度（使导线不受力）。D、打开灯具底座盖板，将电源线和灯内导线可靠连接，装上启辉器等附件。E、盖上底座盖板，装上日光灯管，将日光灯挂好。（5） 吸顶灯（壁灯）安装A、按灯具底座画好安装孔位置，打出安装孔，装入塑料膨胀管。B、将接线盒内电源线穿出灯具底座，用螺钉固定好底座。C、将灯具内导线和电源线用压接帽可靠连接。D、用线卡或尼龙扎带固定导线以避开灯泡发烧区，上好灯泡，装上灯罩并上好紧固螺钉。E、安装在室外壁灯应有泄水孔，绝缘台和墙面之间应有防水方法。（6） 灯具安装完成后，经绝缘测试检验合格后，方许可通电试运行。通电后应仔细检验和巡视，检验灯具控制是否灵活、正确，开关和灯具控制次序是否对应，灯含有没有异常噪声，如发觉问题应立即断电，查出原因并修复。3、质量标准（1） 灯具固定可靠，不得使用木楔。每个灯具固定螺钉或螺栓不少于两个。（2） 当采取钢管做灯杆时，钢管直径不应小于10mm，钢管厚度不应小于1.5mm。（3） 固定灯具带电部位绝缘材料和提供防触电保护绝缘材料，应耐燃烧和防明火。（4） 当灯具距地面高度小于2.4m时，灯具可靠近裸露导体必需接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。（5） 投光灯底座及支架应固定牢靠，枢轴应沿需要光轴方向拧紧固定。（6） 安装在室外壁灯应有泄水孔，绝缘台和墙面之间应有防水方法。（7） 应急照灯具安装应符合以下要求：A、应急照明灯具电源应为双回路电源，在正常电源断电后，备用电源转换时间为：疏散照明15s，备用照明15s，安全照明0.5s。B、安全出口标志灯距地高度不低于2m，且安装在疏散出口和楼梯口里侧上方。C、疏散指标灯安装在安全出口顶部，楼梯间、疏散走道及其转角处应安装在1m以下墙面上。不易安装部位可安装在上部。疏散通道上指示灯间距小于20m（人防工程小于10m）。疏散指示灯设置应不影响正常通行。D、应急照明线路在每个防火分区有独立应急照明回路，穿越不一样防火分区线路有防火隔堵方法。E、疏散照明采取荧光灯或白炽灯，安全照明采取卤钨灯或瞬间可靠点燃荧光灯。（十）开关、插座安装1、材料质量要求多种开关、插座型号、规格必需符合设计要求，并有产品合格证和“3C”认证标志。2、施工方法（1） 开关、插座安装施工工艺：准备工作接线盒检验清理接线安装通电试验。（2） 开关、插座安装及接线应符合以下要求：A、先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔长度为宜。B、应注意区分相线、零线及保护地线，不得混乱，开关、插座相线应经开关关断。C、单相两孔插座安装时，面对插座右极（上极）接相线，左极（下极）接零线。安装时应注意插座接线标识。D、单相三孔插座安装时，面对插座右极接相线，左极接零线，上极接保护地线（PE）。E、三相四孔插座安装时，面对插座左极、右极、下极分别接相线（L1L2L3），上极接保护地线(PE)。F、接线要求将盒内导线和开关、插座面板连接好后，将面板推入，对正安装孔，用螺丝固定牢靠，面板要端正，和墙面平齐。（3） 开关、插座安装完成后，各回路绝缘电阻摇测合格后，才能通电试运行。通电后应仔细检验和巡视，检验灯具控制是否灵活、正确；开关和灯具控制次序相对应，吊扇转向、运行声音及调速开关是否正常，如发觉问题必需先断电，然后查找原因进行修复。3、质量标准（1） 同一建筑物内开关采取同一系列产品，开关通断位置一致，操作灵活，接触可靠。（2） 开关安装位置便于操作，开关边缘距门框边缘距离为0.150.2m，开关距地面高度为1.3m，同一场所安装高差小于5mm。（3） 暗装开关插座面板，应紧贴墙面，四面无缝隙，安装牢靠，表面光滑整齐，无碎裂、划伤、装饰齐全。（4） 插座接线应正确，教室、试验室及办公室插座安装高度距地面为0.3m，同一场所插座安装高差小于5mm。
