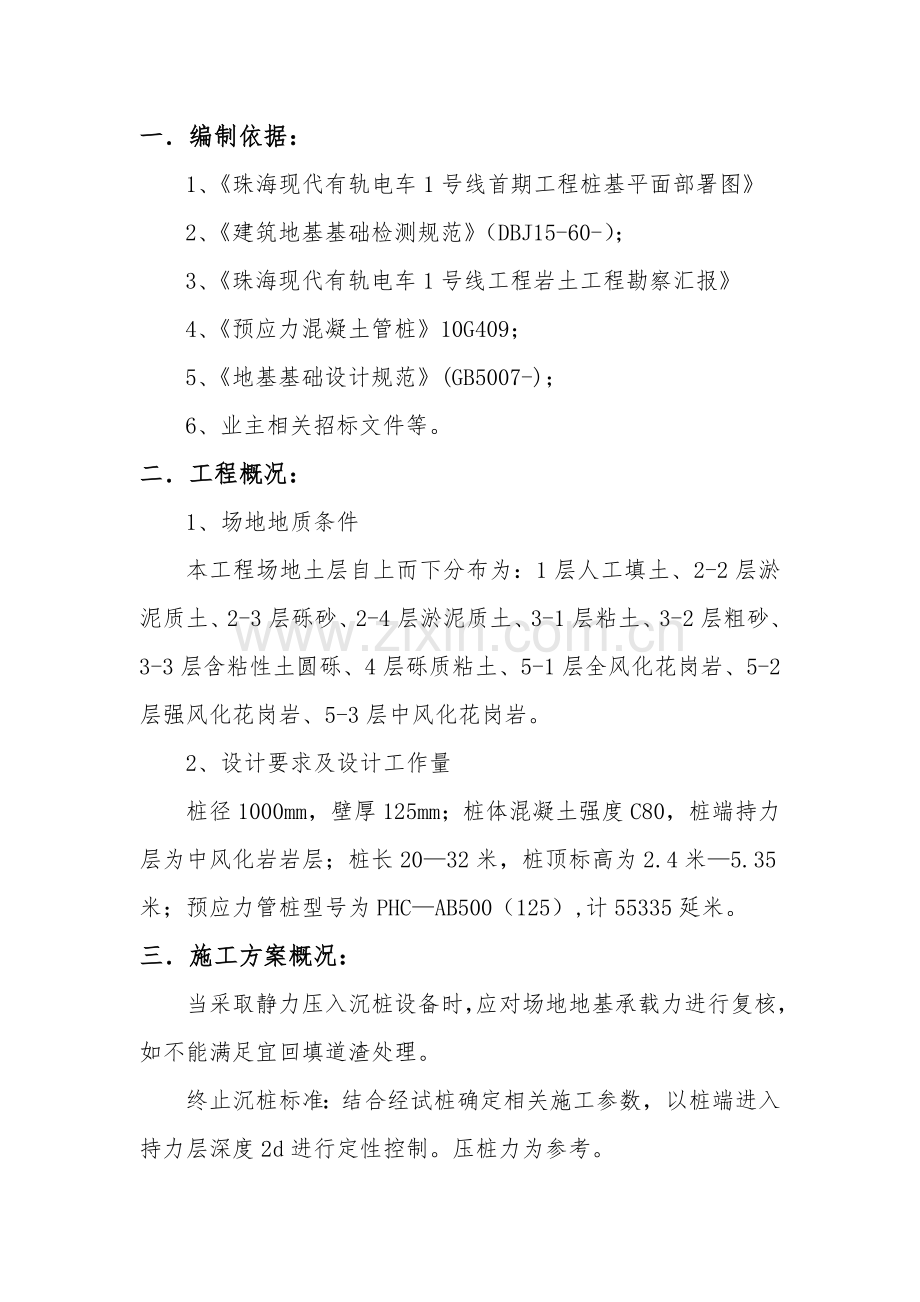

桩基础工程专题施工方案项目名称： 岚皋县兴隆.名全部（县城兴隆街拆迁及民脱贫搬迁安置房）工程 建设单位： 陕西明源房地产开发 设计单位： 中冶建工集团 监理单位： 陕西信宇市政工程监理 施工单位：岚皋县建筑安装有限责任企业第十项目部 编 制 人： 年 月 日审 核 人： 年 月 日审 定 人： 年 月 日岚皋县建筑安装有限责任企业第十项目部二0一七年一月五日桩基础工程专题施工方案一编制依据：1、珠海现代有轨电车1号线首期工程桩基平面部署图2、建筑地基基础检测规范（DBJ15-60-）； 3、珠海现代有轨电车1号线工程岩土工程勘察汇报4、预应力混凝土管桩10G409； 5、地基基础设计规范(GB5007-)； 6、业主相关招标文件等。 二工程概况：1、场地地质条件本工程场地土层自上而下分布为：1层人工填土、2-2层淤泥质土、2-3层砾砂、2-4层淤泥质土、3-1层粘土、3-2层粗砂、3-3层含粘性土圆砾、4层砾质粘土、5-1层全风化花岗岩、5-2层强风化花岗岩、5-3层中风化花岗岩。2、设计要求及设计工作量桩径1000mm，壁厚125mm；桩体混凝土强度C80，桩端持力层为中风化岩岩层；桩长2032米，桩顶标高为2.4米5.35米；预应力管桩型号为PHCAB500（125）,计55335延米。三施工方案概况：当采取静力压入沉桩设备时，应对场地地基承载力进行复核，如不能满足宜回填道渣处理。终止沉桩标准：结合经试桩确定相关施工参数，以桩端进入持力层深度2d进行定性控制。压桩力为参考。1）当桩入土深度L25m时，终压力值可取桩竖向抗压承载力特征值2.0倍，终压次数为12次；但桩周土为黏性土且灵敏度较高时，终压力值则可取桩竖向抗压承载力特征值1.71.9倍，终压次数为12次；2）当16mL25m时，终压力值可取桩竖向抗压承载力特征值2.02.4倍，终压次数为23次；静压过程中往桩孔底灌注高度为1.52.0mC30微膨胀细石混凝土；桩顶填芯混凝土长度L=1.5m，采取C35微膨胀混凝土。四施工工艺及关键施工方法：4.1总体施工方案：平整场地施工放样稳桩机、对位房屋部分试验桩施工试验桩检测房屋部分管桩施工出入场线及坡道部分试验桩施工试验桩检测剩下管桩施工桩基检测验收4.2施工次序：4.2.1、测量放线定桩位埋桩尖： 1）依据提供测量基准点用经纬仪放出各轴线，定出桩位，埋好桩尖。 2）每根桩施工前均用经纬仪复测桩位，并请监理人员检验验收。 4.2.2、桩机就位： 1）将压桩机移至桩位处，观察水平仪和挂在压架上垂球，调平机身。 2）以导桩器中心为准，用垂球对准桩尖圆心，找准桩位。 4.2.3、吊桩、插桩： 1）驱动夹持油缸，将夹持板放置在适应高度。 2）开启卷扬机吊起管桩，再将管桩（或桩段）吊入夹持梁内，夹持油缸驱动夹持滑块，经过夹持板将管桩夹紧，然后压桩油缸作伸程动作，使夹持机构在导向桩架内向下运动，带动管桩挤入土中。 3）微微开启压桩油缸，将管桩压入土中0.51.0m后，用经纬仪调整桩身垂直度。 4.2.4、压桩 经过定位装置重新调整管桩垂直度，然后开启压桩油缸，将管桩慢慢压入土中。压桩油缸行程走满，夹持油缸伸程，然后压桩油缸做回程动作，上述运动往复交替，即可实现桩机压桩工作，油缸每次压桩行程为2米。压桩时控制好施压速度。 4.2.5、接桩 当下节桩压到露出地表0.8m左右时，应接上节桩，上、下节桩应在同一中心线上，接桩前清洁钢套周围表面，上、下节之间间隙用铁片填实焊牢，焊缝必需焊透、饱满,焊缝完成后需要自然冷却8分钟，符合设计及规范验收要求，并请监理企业验收合格后方可继续下压。接桩采取2 台电焊机同时对角对称焊接，时间控制在40分钟以内，以免桩周土固化，给续压带来困难。 4.2.6、送桩 当管桩（或上节桩）压到靠近自然地面时，用专用送桩器将桩压送到设计标高，送桩器断面应平整，器身垂直，最终标高应用水准仪控制。 送桩结束后，卸出送桩器，回填桩孔。 4.3关键施工工艺本工程采取静压桩进行施工，桩机本身能独立吊桩、夹桩、压桩施工作业，全部动作为全液压驱动。4.4重难点工程控制本工程工程关键为地质条件确实定，管桩连续性及垂直度控制；本工程工程难点为桩基施工周期短、工期紧。五资源配置：静压桩机1台、锤击桩机3台、柴油发电机3台放线工2人、打桩工16人、电焊工8人、电工2人、力工8人；PHCAB500（125）管桩54558延米。六、施工进度计划：划管桩施工配合土方填筑进度，分段逐步展开施工，将管桩施工分为四步：第一步：12.1012.24 施工房屋部分18根试验桩，计504延米；第二步：12.251.8施工出入场线及坡道部分试验桩10根，计273延米；第三步：12.251.17房屋部分桩基施工1695根，计47469延米；第四步：1.181.23出入场线及坡道部分桩基施工331根，计8184延米。七、质量管理确保方法 1、质量确保体系认真实施企业质量管理体系文件，树立 “诚信为本、质量第一”质量方针，提升全体施工人员质量意识。 2、施工现场建立项目经理部 工程施工建立项目经理部，下设技术组负责工程施工质量管理工作，内设质量岗，对施工各道工序质量实施二十四小时全天候监督、检验、监控工作，并立即和项目施工监理方联络，配合进行隐蔽工程检验验收和原材料检验验收和抽样送检工作。建立行之有效施工质量管理制度，明确各岗位质量工作职责，使工程施工质量纳入有序控制之中。为着重处理施工中碰到质量难题，关键关键工序项目经理部将建立有领导、技术人员和生产工人参与QC小组，从而在组织上确保工程质量。八、施工质量确保方法 针对本工程施工工序特点，将施工分出数道工序，对于每道工序我方必需首先自检，验收合格后，质检员签字认可；然后报请监理单位检验，验收合格后，签字认可。只有当监理方最终验收合格后，才被许可进入下道工序施工。对于监理方和建设方提出整改意见，我方必需不折不扣实施，直至完全符合设计规范验收要求。为此着重抓好以下步骤： (一) 质量教育 1、了解图纸 组织相关人员认真阅读施工图纸和相关技术文件及监理单提供工程监理监督文件，了解设计意图，坚持按图施工标准，按程序作业，按规范验收。 2、质量教育 搞好质量教育工作，提升全体施工人员质量意识。做好施工前技术交底工作，认真实施单桩质量自检、互检、交接验收制度。 （二）施工过程控制 1、管桩进场要有合格证，并逐节严格按规范及设计要求进行验收，发觉不符合要求者，果断不准进场。 2、管桩吊装、运输和堆放。 （1）管桩吊装时宜采取两支点法，也可采取勾吊法，吊钩钩于管桩两端板处，绳索和桩身水平交角应大于45度。 （2）管桩在起吊、装卸、运输过程中，必需做到平稳，轻起轻放，严禁抛掷、碰撞、滚落。 （3）管桩在运输、堆放时支点位置距二端均为0.2L（L为管桩长度）。 （4）堆桩场地要平稳坚实，不得产生过大或不均匀沉陷。支点垫木间距应和吊点位置相同，并保持在同一平面上，各层垫木应上下对齐处于同一垂直线上，最下层垫木应合适加宽。堆放层数不宜超出三层。不一样规格桩应分别堆放，堆放位置和方法应依据打桩位置，吊运方法和打桩次序等综合考虑。 3、桩位定位采取二次经纬仪校正复核，并经监理企业复核认可，测放精度2cm。定时复核测量控制点。 4、垂直度确保方法 (1)桩机基础必需稳固，安装必需周正、水平，压桩时，导向压桩架、送桩器和桩身应在同一条中心线上。 (2) 采取双向经纬仪校正桩身垂直，经纬仪应放在距桩机约20米处，成90度方向设置。如发觉垂直度超标（0.5%），应立即调整、重新压桩。 (3) 严格检验桩顶平整度，确保缓冲垫厚薄均匀。 (4) 压桩过程中必需使管桩轴心受压，若有偏移立即调整，确保垂直度偏差小于0.5。电焊接桩前要校恰好上下桩管垂直度，上下节桩中心线偏差小于2mm。 5、桩位偏差确保方法 (1) 制订科学合理压桩步骤，降低挤土影响，避免压桩时影响邻桩。 (2) 提升就位精度，桩尖和桩心偏差1cm。 (3) 提升桩制作质量，预防桩接头面歪斜及桩尖偏心和桩体弯曲等不良现象发生。 (4) 提升接桩质量，确保上、下节桩同轴。 6、桩端标高质量确保方法 依据本工程地基土质情况和设计要求，预定每根桩桩长和桩尖标高，要求“双控”，即管桩长度和设计承载力全部达成要求后才能停止压桩。 7、桩顶标高质量确保方法 桩顶最终标高应采取水准仪控制。随时测量不一样区块自然地面标高并标识于桩位编号图上；送桩器以红漆显著标识不一样送桩深度位置，送桩时严格控制，务必使桩顶标高许可偏差控制在-50+100mm之间。九、组织管理确保方法 1、实施生产、技术、质量网络管理，工地成立项目经理部，在项目经理领导下，由项目副经理和技术负责进行整个工程生产调度和技术管理。 2、工地建立以技术负责为主由各专业技术人员组成管理和质量检验小组，进行测量、压桩和后勤物资供给等各个步骤技术管理和质量管理，使各工序施工全部处于质量监控之下。 3、生产中严格实施企业制订全方面质量管理制度，严格按施工工序进行生产，坚持“质量第一”，“为下道工序服务”观念，把各项工作职责分解落实到班组、个人。并经过完善以承包为主经济责任制，明确内部奖罚制度，充足调动施工和管理人员主动性和责任心，从而确保施工质量和施工工期。 十、工期确保方法 根据本方案安排施工进度计划，依据企业施工经验，在正常情况下是能够完成，考虑到该工程关键性和实际情况为预防意外原因影响，特采取以下方法： 1、加强现场管理，避免施工干扰，争取提升压桩时间利用率。 2、加强设备维护保养，降低设备运行故障。施工现场机修人员二十四小时值班随时检修。 3、严格按施工步骤压桩，缩短运桩时间，提升压桩效率。 4、立即和管桩制作厂家联络，做好管桩提货、进场工作，确保施工正常进行。 十一、文明施工方法 1、工地门口按企业文明施工要求挂牌，标明工程名称，施工单位、工期、工程关键责任人姓名和监督电话，自觉接收社会监督。 2、实施施工现场平面管理制度，各类临时施工设置、施工道路、堆物场和生产设施场均按经建设方、监理方审定施工组织设计和总平面部署图实施。如现场情况改变，必需调整平面部署或搭建其它设施，应提前上报建设单位和监理部门审批。 3、工程材料、构件分门别类有条理地堆放整齐，机具设备定机定人保养，保持机器整齐，运行正常。 4、施工中严格根据审定施工组织设计实施各道工序，工人操作要达成标准化、规范化、制度化，做到工完料清。 5、工地上配齐食堂、浴室、饮用水供给点等生活设施，并制订卫生检验制度，定时进行大扫除，保持生活设施清洁卫生和周围环境整齐卫生。 6、设置文明执勤小组，定时和不定时检验文明施工方法落实情况，主动约束各职员不文明行为，常常征求相关单位周围居民对文明施工批评意见，立即采取整改方法，切实搞好文明施工。 7、施工现场严禁打架、闹事、偷窃、赌博，违者重罚。情节严重者提交相关执法机关处理。 十二、安全生产方法 1、认真落实“安全第一、预防为主”方针，坚持管生产必需管安全标准，结合我单位和本工程特点组成由工程处关键责任人、安全员、项目组和机组兼职安全员参与安全生产管理网，实施安全生产责任制，明确各级人员责任，抓好本工程安全生产工作。 2、工程实施前，对参与本工程施工全体职员进行安全生产宣传教育，组织职员学习相关安全生产要求、条例和安全生产操作规程，并要求职员在施工中严格遵守相关文件要求。 3、工程实施前，对投入本工程施工机电设备和施工设施进行全方面安全检验，未经相关安全部门验收设备和设施不准使用，不符合安全要求地方立即整改完善。并在施工现场设置必需护栏、安全标志警示牌。 4、工程实施时，严格根据经企业审定施工组织设计和安全生产方法要求进行施工，操作工人必需严守岗位推行职责，遵守安全生产操作规程，特种作业人员应经培训，持证上岗，各级安全员要深入施工现场，督促操作工人和指挥人员遵守操作规程，阻止违章操作、无证操作、违章施工。 5、工程实施时，每七天组织一次安全日活动，检验安全生产方法落实情况，研究施工中存在安全隐患，立即补充完善安全方法。 6、常常保养施工机具，确保安全装置灵敏可靠，防护罩完好无损。同时搞好安全用电管理，确保变电、配电间达成“四防”要求，输电线路、配电箱、漏电开关选型正确，敷设符合要求要求，电气设备和照明灯含有良好接地保护，并在可能雷击处安装防雷装置。 7、重视个人自我防护，进入工地按要求佩戴安全帽，进行高空作业和特殊作业前，先要落实防护设置，正确使用攀登工具，安全带或特殊防护用具，预防发生人身安全事故。 8、夜间施工必需有足够照明器材，临时照明电线及灯具应高于2.5m。 9、高空作业高度2米以上，必需系好安全带，压桩过程中施工人员尽可能撤离桩架中心15m以外。 10、吊卸所用索具要常常检验，发觉问题应立即更换或妥善处理。 11、起吊管桩时不得撞击周围物体，管桩下面不得有些人穿行。 12、焊接场地周围应清除易燃易爆物品。 13、焊接工作结束，应切断电焊机电源，并检验操作地点，确定无隐患后，方可离开。
