南宁市紧急救援中心综合楼建筑节能工程监理细则.doc

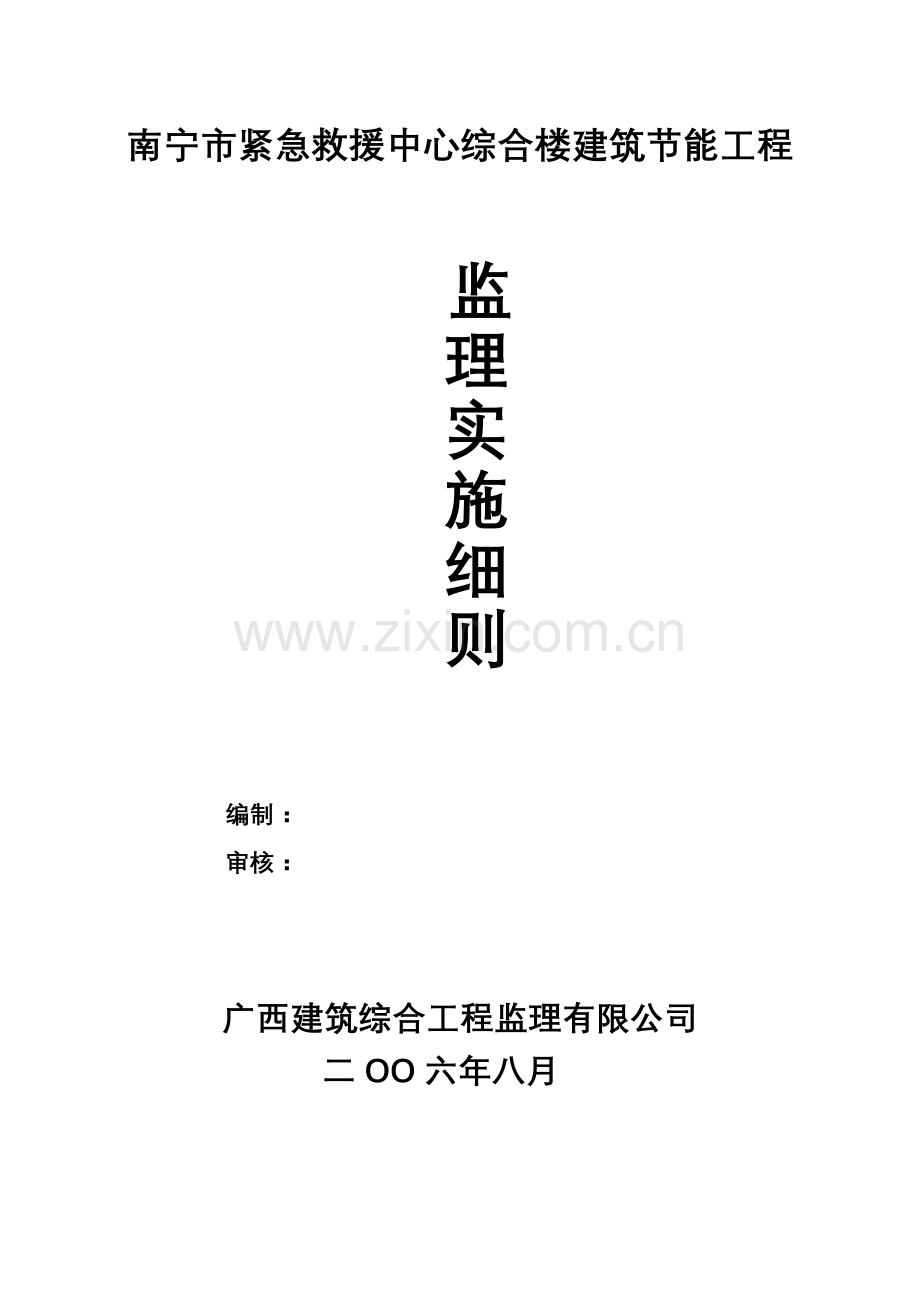

南宁市紧急救援中心综合楼建筑节能工程监 理 实 施 细 则 编制：审核： 广西建筑综合工程监理有限公司 二OO六年八月 目 录一、工程项目概况2二、编制依据2三、质量控制流程、要点及措施：3四、监理工作方法及措施38一、工程项目概况：本工程为钢筋混凝土框架-剪力墙结构，地下为一层，地上八层，建筑主体高度26.25米，总建筑面积11146m2（不含地下室面积2002 m2）。工程地处南宁市属夏热冬暖地区南区，建筑主要朝向为正南北，经过节能设计，依据公共建筑节能设计标准GB50189-2005、民用建筑热工设计规范GB50176-93，各项系数符合规范要求：1、外墙：外墙传热系数为：0.87。各朝向窗墙比为：东向0.22，南向0.28,西向0.19，北向0.34。外墙填充采用200厚混凝土小型空心砌块，外墙外侧加设聚苯颗粒保温砂浆35厚，喷或滚刷涂料二遍。2、屋面：屋面传热系数为0.79,采用35厚挤塑型聚苯乙烯保温隔热板作保温层。3、外门窗：各朝向外窗传热系数分别为:3.08，外窗可开启面积大于窗面积的50%，外门窗气密性为四级。轴外窗部分采用LOW-E中空玻璃，部分采玻璃幕墙，其余为为铝合金门窗抗风压性能分级为3级，水密性能分级为3级，隔热性能分级为3级；玻璃幕墙的设计、制作和安装执行玻璃幕墙工程技术规范JGJ102-2003，玻璃部分执行建筑玻璃幕墙应用技术规程JGJ113，建筑安全玻璃管理发改运【2003】2116号，玻璃幕墙的各项性能指标及防火、防雷、隔声等各项措施均应满足现行规范要求。二、监理依据：1、建设监理委托合同2、建设工程施工承包合同3、本工程有关建设文件4、监理规划5、本工程住宅建筑节能设计专篇及相关施工图纸，说明、设计变更技术联系单6、夏热冬冷地区居住建筑节能标准民用建筑设计规范外墙外保温建筑构造图集7、建筑装饰装修、屋面工程质量验收规范，屋面工程技术规范8、其它有关的技术规程、规定、标准、规范9、建设部印发民用建筑工程节能质量监督管理办法建质【2006】192号10、南宁市建设委员会关于印发南宁市墙体材料革新与建筑节能管理暂行办法的通知南建技【2006】6号文11、中华人民共和国建设部令第143号民用建筑节能管理规定12、广西壮族自治区墙体材料改革办公室转自治区人民政府修改广西壮族自治区发展新型墙体材料管理办法有关内容的通知（桂墙办【2004】50号文）13、广西壮族自治区人民政府令第9号广西壮族自治区发展新型墙体材料管理办法14、广西壮族自治区财政厅、建设厅关于实施县市城镇禁用实心粘土砖工作的能知（桂建墙改字【2005】1号文）15、广西壮族自治区建设厅关于进一步加强建设节能标准实施监管工作的能知（桂建函字【2005】373号文）三、质量控制流程、要点及措施：（一）外墙砼小型砌块的监理细则工艺流程：材料检验基层处理混凝土小型砌块砌块与门窗口联接砌块与楼面梁联接。在施工阶段监理过程中，根据工艺流程的特点，对原料投入、工序质量进行严格控制。1、施工质量的控制：（1）材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）（2）监督施工单位对工程项目使用的建筑节能产品热工性能进行见证抽样检测，并填写南宁市建筑节能产品使用统计表（表4），表4作为建筑节能专项验收的查验资料。（3）基层处理的检查：将砌筑混凝土墙根部位的砖或混凝土带上表面清扫干净，用砂浆找平，拉线，用水平尺检查平整度。（4）砌混凝土小型砌块的检查：A、砌筑时按墙宽尺寸和砌块的规格尺寸，按排块设计，进行排列摆块，不够整块时可以锯割成需要的尺寸，但不得小于砌块长度的1/3（600*1/3mm）。竖缝宽20mm，水平灰缝15mm当最下一皮的水平灰缝厚度大于20mm时，应用细石混凝土找平层铺砌。砌筑时，满铺满挤，上下丁字错缝，搭接长不宜小于砌块长度的1/3，转角处相互咬砌搭接。双层隔墙，每隔两皮砌块钉扒钉加强，扒钉位置应梅花形错开。砂浆标号按设计规定。B、墙与结构墙柱联接处，必须按设计要求设置拉结筋。设计无要求时，竖向间距为500mm左右，埋压26钢筋。埋置平铺在水平灰缝内，两端伸入墙内不小于70mm。未预留拉结筋部位，需要用粘结砂浆粘结，粘结砂浆的重量配合比为：水泥：107胶：中砂（用窗纱过筛）=1：0.2：2。砌块端头与墙柱接缝处各涂刮厚度为5mm的粘结砂浆，挤紧塞实，挤紧塞实，将挤出的砂浆刮平。C、墙体应有可靠的拉结。一般每1.5m的高度预留26钢筋伸入墙内，平铺在灰缝内作为拉结。当墙的高度大于3m时，应按设计规定做钢筋混凝土拉带。如设计无规定时，一般每隔1.5m加设26钢筋带，确保墙体的整体稳定性。（4）砌块与门窗口联结的检查：A、如采用后塞口时，将预制好埋有木砖或铁件的混凝土块，按洞口高度在2m以内每侧砌置三块，洞口高度大于2m时砌置四块，混凝土块四周的砂浆要饱满密实（如门框的用料为黄花松，每侧应砌置四块混凝土块）。安装门框时用手钻在边框上预先钻好钉眼，然后用钉子将门框与混凝土内的木砖钉牢。B、也可以将门窗洞口周边做成钢筋混凝土边框，边框门窗木框边缝的余量每边为15mm，混凝土边框内再留木砖或铁埋件。门窗上口及窗洞口一般可做成钢筋混凝土拉结带，且全长贯通，以增强混凝土砌块墙体在门窗洞口等薄弱部位的整体性。C、如采用先立口时，砌块和门框外侧，均涂抹粘结砂浆5mm，挤压密实，同时校正墙面的垂直、平整和门框的位置。随即每侧在木框上均匀地钉三个将钉帽砸扁的钉子与陶粒混凝土块钉牢。方法是钉子预先在门框上，且钉帽外露，待砌筑高度超过钉子时，再往砌块里钉。D、门洞上角过梁端部或其它可能出现裂缝的薄弱部位，应钉涂有防锈漆的铅丝网，减少抹灰层裂缝。E、门窗口过梁部位，当洞口宽度小于500mm时，又无钢筋混凝土带，可采用三个砌块先加工成楔形，用粘结砂浆事先粘结成过梁开形状，经自然养护23d之后使用。砌筑时先在门窗口上槛及压脊部位铺粘结砂浆后安装就位。当洞口宽度大于500mm时，上口可按上述做成钢筋混凝土拉带梁。（5）砌块与楼板（或梁底）的联结的检查：楼板的底部（或梁底），应预留拉结筋，便于与混凝土砌块墙体拉结，当楼板或梁底未事先留置结筋时，先在砌块与楼板接触处涂抹粘结砂浆，用力挤严实，每砌完一块用小木楔（间距约600mm）在砌块上皮紧贴楼板底（或梁底）背紧，用粘结砂浆填实，灰缝刮平。或在楼板底（梁底）斜砌一排砖，以保证陶粒混凝土墙体顶部稳定、牢固。2、质量验收如下质量标准：（1）使用的原材料和砌块品种，强度必须符合设计要求，质量应符合有关标准的各项技术性能指标，并有出厂合格证。（2）砂浆的品种标号必须符合设计要求。砌块接缝砂浆必须符合设计要求。砌块接缝砂浆必须饱满，按规定制作砂浆试块，试块的平均抗压强度不得低于设计强度，其中任意一组的最小抗压强度不得小于设计强度的75%。（3）转角处必须同时砌筑，严禁留直槎，交接处应留斜槎。（4）通缝：每道墙3皮砌块的通缝不得超过3处，不得出现四皮砌块及四皮砌块高度以上的通缝。灰缝均匀一致。（5）接槎：砂浆要密实，砌块要平顺，不得出现破槎、松动，做到接槎部位严实。（6）拉结筋（或钢筋混凝土拉结带）：间距、位置、长度及配筋的规格、根数符合设计要求。位置、间距的偏差不得超过一皮砌块，在灰缝中设置，视砌块的厚度而调整。围护结构主要为砌体工程。砌墙前应定好轴线，立好皮数杆，拉通线砌筑。砌筑时正确量好门窗洞口位置线，待砌至一定高度后，引测标高，正确预留窗洞位置。每砌完一步架砖都应进行竖缝的刮缝和塞缝，不准有透亮及瞎缝。过梁端缝的砂浆必须饱满。到梁板底时，应留一定空隙，在抹灰前采用侧砖或立斜挤紧，其倾斜角度宜为60左右，砌筑砂浆应饱满。砖不到顶的内隔墙，顶部设压顶，压顶高120，内配410，箍筋6250，钢筋混凝土柱与砖墙连接处，均应每隔500高度由柱内伸出26钢筋与墙体连接，锚入柱内250，伸入墙内1000或至门窗洞边。砌砖应做到“三皮一吊，五皮一靠”，使墙体垂直、平整。（7）砌筑砂浆按实验室提供的配合比，用砂浆搅拌均匀，砂浆拌成和使用时，均应盛入贮灰器中，如砂浆出现泌水现象，应在砌筑前再次拌合。做到随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后3h和4h内使用完毕，当气温超过30，必须分别在拌成后2h和3h内使用完毕。（8）建设单位组织的参建各方对建筑节能隐蔽工程如墙体工程进行现场检查，检查合格并在南宁市建筑节能隐蔽工程检查表（表5）上签字盖章后方可进行下一道工序的施工。表5作为建筑节能专项验收的查验资料。对于墙体工程隐蔽前的施工，专业工程师采取旁站形式实施监理。（二） 屋面工程施工监理细则1、保温层施工阶段监理：a、操作工艺工艺流程：基层找平清理管根堵孔、固定保温层铺设检查验收做找坡层。在施工阶段监理过程中，根据工艺流程的特点，对原料投入、工序质量进行严格控制。1）材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）2）监督施工单位对工程项目使用的建筑节能产品热工性能进行见证抽样检测，并填写南宁市建筑节能产品使用统计表（表4），表4作为建筑节能专项验收的查验资料。3）基层处理的检查：检查现浇混凝土结构层表面是否清理干净、修补平整。4）检查穿结构的管根在保温层施工前，是否用细石混凝土塞堵密实。5）检查保温层铺设（采用干铺法）是否正确：先铺找平层，按要求设置分格缝。然后铺设保温板，在保温板的四角用水泥砂浆作为贴胶剂，将保温板与找平层粘结牢固，铺垫稳、板间缝隙用水泥浆嵌填密实。6）保温板不应破碎、缺角，铺设时遇有缺角破碎不齐的，是否锯平拼接使用。7）为保证保温层的平整，在铺设保温层之前，检查是否将板底垫实找平。不易填塞的立缝、边角破损处，易用同类保温板块的碎末填实、填平，严禁用砂浆填平。8）为了防止气温升高时，保温层及找坡层内的气排不出来而破坏防水层，检查是否在屋面设置排气管和排气道。b、质量验收如下质量标准1）保温材料的强度、表观密实、导热系数和含水率以及配合比，必须符合设计要求及施工规范的规定。2）保温层厚度允许偏差为不大于4mm。3）建设单位组织的参建各方对建筑节能隐蔽工程如屋面工程进行现场检查，检查合格并在南宁市建筑节能隐蔽工程检查表（表5）上签字盖章后方可进行下一道工序的施工。表5作为建筑节能专项验收的查验资料。对于屋面工程隐蔽前的施工，专业工程师采取旁站形式实施监理。2、水泥砂浆找平层施工阶段监理：a、材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）b、检查是否清除屋面保温层上面的松散杂物，并用水冲洗干净。c、检查是否根据设计厚度要求拉线设灰饼，顺排水方向冲筋，冲筋间距1.5米左右为宜。d、检查是否将保温层洒水湿润，刷水灰比为0.4-0.5纯水泥浆一遍，随刷随铺1：2水泥砂浆，并用2米长刮尺拍实，再用木抹子磨平。待砂浆开始收水时，检查是否用铁抹子收浆。（最后一次压光，应在砂浆初凝后终凝前完成）。e、检查沟边、女儿墙脚、柱脚、烟囱脚、水池脚等是否抹成圆弧。f、找平层铺设凝固后，检查是否浇水养护，时间不小于7d。检查是否干燥后即可进行防水层施工。3、SBC合成高分子防水卷材施工阶段监理材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）（1）施工作业准备的检查，是否做了如下工作：铺贴卷材的基层面应抹平、村光、不得有鼓包、凹坑、浮砂、掉灰，尘土杂物应彻底清扫干净。其含水率应少于9%。基面的排水坡度应大于2%，不允许有局部积水的缺陷存在。基面与女儿墙、变形缝、烟囱等突起物相连接的阴角及与檐口、排水口等相连接的转角应抹成光滑圆角或圆弧形。（2）施工操作的质量控制：检查施工操作是否符合如下要点：铺贴卷材：一般可根据卷材配置的方案，从流水超坡度的下坡开始，用粉线弹出基准线，并使卷材的长向与流水坡度垂直。平面与立面相连的卷材，应由下开始向上铺贴，并使卷材紧贴阴角，铺完一张卷材后，立即用干净的长把滚刷从卷材一端朝卷材横向用力地滚压一遍，以排除粘结层的空气，使其粘结牢固。卷材接缝的粘结：一般搭接宽度为100，用油漆刷在两个粘结面上均匀涂胶，涂胶量以1Kg/为宜，涂胶后1030min，用油漆刷在两个粘结面上均匀涂胶，涂胶量以1Kg/m2为宜，涂胶后1030min以手感基本干燥即可用手边粘结边驱赶空气，粘合后再手持铁辊顺序地滚压一遍，遇到三层卷材重叠的接头部位，必须填完密封材料封闭。卷材末端收头：用自粘性密封带或聚氨酯涂膜防水材料封闭后，再用108胶水泥砂浆压缝处理（其配合比为水泥：砂：107胶=1：3：0.15）。不上人屋面卷材表面带绿页岩保护层。（3）施工质量验收：施工质量验收应达到如下要求：施工完的屋面不得有积水或渗漏现象。一般在雨后进行积水或渗漏检查，必要时还可采用蓄水检查。卷材与基层之间，卷材与卷材的接缝部位应粘贴牢固，不允许有皱折、空鼓、翘边、气泡、脱层或滑动等缺陷。着色涂料与卷材之间应粘结牢固，覆盖严密，颜色均一，不得有漏底和脱皮现象。排水口周围和卷材收头处应密封牢靠严实。对有刚性保护层的屋面，保护层应粘结牢固，不允许有空鼓、脱落等缺陷。4、C30UEA补偿收缩混凝土防水层施工质量控制：材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）C30UEA补偿收缩混凝土防水层施工应符合如下要求：（1）膨胀剂掺入：采用同掺法，即砼搅拌投料时，膨胀剂与水泥同时投入搅拌。掺入量按设计确定，搅拌时间不少于3min。（2）砼浇捣：砼浇捣时，一定要使表面水平线找平，用2m长刮尺刮平，用木拍或滚筒拍实、压实，将水泥浆振出。（3）压光：待砂浆开始收水时，用铁抹子收光。（最后一次压光，应在砂浆初凝后终凝前完成）。6、面层砼预制块施工质量控制：材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）面层砼预制块施工质量控制如下：铺设架空板时，应清理屋面上的落灰、杂物、以保证隔热层气流畅通，但操作不得损伤已完工的防水层。架空隔热板的铺设应平整、稳固、缝隙宜采用水泥砂将或水泥混合浆嵌填，架空隔热板距女儿墙不小于250mm，以缝避免顶裂外墙。（三）外墙保温装饰层施工监理细则一）抹灰工程施工阶段监理材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）1、抹灰施工应符合如下的一般要求：本工程抹灰按普通要求进行，阴阳角找方，设置标筋，分层赶平，修整，表面压光。第一遍为12厚1：3水泥砂浆，第二遍为8厚1：2.5水泥砂浆，应待前一层抹灰层凝结后方可涂抹后一层。2、检查抹灰工作面基层的处理是否符合如下要求：1）、砖石、混凝土基层表面凹凸太多的部位，事先要进行剔平或用1：3水泥砂浆补平，表面太光的要剔毛，或用1：1水泥浆掺10%108胶薄抹一层。表面的砂浆污垢，油漆等洒水湿润。2）、门窗口与脚手孔洞应堵塞严密，水暖、通风管道通过的墙洞和楼板洞凿剔墙后安装的管道必须用1：3水泥砂浆堵严。3、墙体抹灰的施工质量控制：检查墙体抹灰的施工是否符合如下要点：1）、抹灰前必须先找好规矩，即四角规方，横线找平，立线吊直，弹出准线和墙裙，踢脚板线。先将房间规方，小房间可以一片墙做基线，用方尺规方即可。如房间面积较大，要在地上先弹出十字线，以作为墙角抹灰准线，在离墙角约10cm左右，用线锤吊直，在墙上弹出一立线，再按方间规方地线（十字线）及墙面平整程度向里反线，弹出墙角抹灰准线，并在准线上下端排好通线后标准灰饼及冲筋。2）、基层为混凝土时，抹灰前应先到素水泥砂浆一道。3）、墙面阳角抹灰时，先将靠尺在墙角的一面用线锤找直，然后在墙角的另一面顺靠尺抹上砂浆。4）、外墙抹灰施工前，应安装好门窗框，预埋铁件等并将墙上的施工孔洞堵塞密实。5）、外墙窗台、窗楣、雨蓬，压顶和突出腰线等，上面应做流水坡度，下面应做滴水线或滴水槽，滴水槽的深度和宽度不应小于10mm，并整齐一致。6）、各种砂浆的抹灰层，在凝结前，应防止快干，水冲、撞击和振动，凝结后，庆采取措施防止贴污和损坏。二）外墙保温系统的施工阶段监理：外墙保温系统为加设聚苯颗粒保温砂浆35厚，施工质量控制如下：1、聚苯颗料使用保温浆料外墙保温系统质量控制：检查聚苯颗料使用保温浆料外墙保温系统施工是否符合如下要求：1）、材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）2）、监督施工单位对工程项目使用的建筑节能产品热工性能进行见证抽样检测，并填写南宁市建筑节能产品使用统计表（表4），表4作为建筑节能专项验收的查验资料。3）、胶粉聚苯颗粒外墙保温系统应由界面层、胶粉聚苯颗粒保温层、抗裂砂浆薄抹面层和饰面层组成。胶粉聚苯颗粒经现场拌合后喷涂或抹在基层上形成保温层。薄抹面层中应满铺玻纤网。4）、施工前，检查基层、外墙门窗洞口、管道等工序的要求应符合设计要求和质量要求，门窗框或辅框应安装完毕；窗口外侧四周墙面应按设计要求进行保温处理。5）、施工期间及完工后24h，基层及环境空气温度不应低于5；夏季应避免阳光暴晒；在5级以上大风天气和雨天不得施工。6）、胶粉聚苯颗粒保温层设计厚度不宜超过100mm。7）、必须时应设置抗裂分隔缝。8）、胶粉聚苯颗粒宜分遍抹灰，每遍间隔时间应在24h以上，每遍厚度不宜超过20mm。第一遍抹灰应压实，最后一遍应找平，并用大杠搓平。9）、保温层硬化后，应现场检验保温厚度并应现场检验胶粉颗粒干密度。干密度不应大于250kg/m3,且不应小于180kg/m3。10）、玻纤网格布应铺压严实，不得有空鼓、褶皱、翘曲、外露等现象。搭接长度必须符合规定要求。加强部位的玻纤网格布做法应符合设计要求。11）、表面应平整洁净，接茬平整，线角顺直、清晰。12）、现场检验保温层厚度应符合设计要求，不得有负偏差。检验方法方法：用钢针插入和尺量检查。13）建设单位组织的参建各方对建筑节能隐蔽工程如屋面工程进行现场检查，检查合格并在南宁市建筑节能隐蔽工程检查表（表5）上签字盖章后方可进行下一道工序的施工。表5作为建筑节能专项验收的查验资料三）外墙涂料工程施工阶段监理采用浅色饰面材料的外墙涂料，在夏季有太阳直射时，能反射较多的太阳辐射热，从而能降低空调时的热量和自然通风时的内表面温度，当无太阳直射时，它又能反围护结构内部在白天所积蓄的太阳辐射热较快地向外天空辐射出去，因此，建议采用浅色涂料。外墙涂料工程施工质量控制如下：1）、材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）2）、检查基层表面是否坚固和无酥松、脱皮、粉化等现象。检查基层表面的泥土、灰尘油污，是否洗干净清除。3）、检查基层是否平整，但又不应太滑，孔洞和不必要的沟槽是否提前进行修补，修补材料可采用108胶加水泥（胶与水泥配合比为20：100）和适量水调成的腻子。太光滑的表面对涂料粘结性能有影响，太粗糙的表面，涂料消耗量大。4）、检查外墙涂料工程分段进行时是否以分格缝，墙的阴角处或水落管等为分界线。5）、检查外墙涂料工程、同一墙面是否用同一批号的涂料，每遍涂料不宜施涂过厚，涂层应均匀，颜色一致。6）、在喷涂料前，一般要先喷一道与涂料体系相适应的冲稀了乳液，稀释了的乳液透渗能力强，可使基层坚实干净，粘结性好节省涂料。7）、在喷涂施工中，涂料稠度，空气压力，喷射距离，喷枪运行中的角度的速度等方面均有一定的要求，涂料稠度。必须适中，太稠不便施工，太稀影响涂层厚度，且容易流淌.40.8N/mm2之间选择确定，压力选 得过低或过高，涂层质感差，涂料损耗多，喷射距离一般为4060cm，喷嘴离墙面过近，涂层厚薄难控制，易出现过厚或挂流等现象，喷嘴离墙面过远，则涂料损耗多。喷枪运行中喷嘴中心线必须与墙面垂直。喷枪应与被涂墙面平行移动，运行速度保持一致。喷涂施工要连续作业，一气呵成，到分格缝处再停止。8）、涂料干燥前，应防止雨淋，尘土玷污和热空气的侵袭。（四）门窗工程保温监理细则普通窗户的保温隔热性能比砼空心砌块外墙差得多,夏季白天通过窗户进入室内的太阳辐射热也比外墙多得多,窗墙面积比越大,则采暖和空调的能耗也越大。所以在进行外墙窗施工时，最好建议业主采用有色玻璃或双层玻璃，施工时注意做好玻璃胶的嵌缝，保障窗玻璃的密封性。一）铝合金门窗工程施工阶段监理1、材料质量要求1）、材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）2）、铝合金门窗的规格、型号应符合设计要求，五金配件配套齐全，并具有出厂舍格证、材质检验报告书并加盖厂家印章。3）、防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符合设计要求和有关标准的规定。4）、进场前应对铝合金门窗进行验收检查，不合格者不准进场。运到现场的铝合金门窗应分型号、规格堆放整齐，并存放于仓库内。搬运时轻拿轻放，严禁扔摔。2、质量监理要求（1）、质量预控1）、主体结构经有关质量部门验收合格。工种之间已办好交接手续。 2）、检查门窗洞口尺寸及标高是否符合设计要求。有预埋件的门窗口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。3）、按图纸要求尺寸弹好门窗中线，并弹好室内50cm水平线。4）、检查铝合金门窗，如有劈梭窜角和翘曲不平、偏差超标、表面损伤、变形及松动、外观色差较大者，应与有关人员协商解决，经处理，验收合格后才能安装。 （2）铝合金门窗安装1）、铝合金门窗装人洞口应横平竖直，外框与洞口应弹性连接牢固，不得将门窗外框直接埋人墙体，与混凝土墙体连接时，门窗框的连接件与墙体可用射钉或膨胀螺栓固定，与砖墙连接时，应预先在墙内埋置混凝土块，然后按上述办法处理。2）、铝合金门窗框的连接件应伸出铝框予以内外锚固，连接件应采用不锈钢件或经防锈处理的金属件，其厚度不小于1.5mm，宽度不小于25mm；数量、位置按有关规范规定。3）、铝合金门窗横向及竖向组合时，应采取套插，搭接形成曲面组合，搭接长度宜为10mm，并用密封胶密封。4）、铝合金门窗框与墙体间隙填塞，应按设计要求处理，如设计无要求时，应采用矿棉条或聚氨酯PU发泡剂等软质保温材料填塞，框四周缝隙须留58mm深的槽口用密封胶密封。5）、铝合金门窗玻璃安装时，要在门窗槽内放置弹性垫块（女口胶木等），不准玻璃与门框直接接触，玻璃与门窗槽搭接量应不少于6mm，玻璃与框槽间隙应用橡胶条或密封胶将四周压牢或填满。6）、铝合金门窗安装好后，应经喷淋抽检试验，不得有渗漏现象。7）、铝合金推拉窗顶部应设限位装置，其数量和间距应保证窗扇抬高或推拉时不脱轨。（3）、成品保护1）、铝合金门窗装人洞口临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包扎好，再进行门窗框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，以防止水泥砂浆、灰水、喷涂材料等污染损坏铝合金门窗表面。在室内外湿作业未完成前，不能破坏门窗表面的保护材料。2）、应采取措施，防止焊接作业时电焊火花损坏周围的铝合金门窗型材、玻璃等材料。3）、严禁在安装好的铝合金门窗上安放脚手架，悬挂重物。经常出人的门洞口，应及时保护好门框，严禁施工人员踩踏铝合金门窗，严禁施工人员碰擦铝合金门窗。4）、交工前撕去保护胶纸时，要轻轻剥离，不得划破、剥花铝合金表面氧化膜。3、监理验收标准（1）、主控项目（表10-7）主控项目内容及监理验收要求 表10-7项次项目内容监理验收要求 检验方法1门窗质量金属门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。金属门窗的防腐处理及填嵌、密封处理应符合设计要求观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和复验报告；检查隐蔽工程验收记录2框和副框安装，预埋件金属门窗框和副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求手扳检查；检查隐蔽工程验收记录3门窗扇安装金属门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施观察；开启和关闭检查；手扳检查4配件质量及安装金属门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使要求（2）、一般项目（表108）一般项目内容及监理验收要求 表10-8项次项目内容监理验收要求检验方法1门窗表面质量 金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆蜡或保护层应连续 观察2 铝合金门窗推拉门窗扇开关应力铝合金门窗推拉门窗扇开关力应不大于100N 用弹簧秤检查3 框与墙体间缝隙 金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直，无裂纹 观察；轻敲门窗框检查；检查隐蔽工程验收记录4 扇密封胶条或毛毡密封条 金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽 观察；开启和关闭检查5 排水孔 有排水孔的金属门窗，排水孔应畅通，位置和数量应符合设计要求 观察（3）、铝合金门窗安装的允许偏差和检验方法见表10-10 铝合金门窗安装的允许偏差和检验方法 表10-10项次 项 目 允许偏差 (mm) 检验方法1门窗槽口宽度、高度 1500mm 1.5用钢尺检查 l500mm 22门窗槽口对角线长度差 2000mm 3 2000mm 43 门窗框的正、侧面垂直度 2.5用垂直检测尺检查4 门窗横框的水平度 2用lm水平尺和塞尺检查5 门窗横框标高 5用钢尺检查6 门窗竖向偏离中心 57 双层门窗内外框间距 48 推拉门窗扇与框搭接量 1.5二）玻璃幕墙工程施工阶段监理1、材料质量要求材料进场前，施工单位备齐有关质量证明文件，在货、证核对无误的基础上，填写报审表（报审表应符合建设工程(施工阶段)监理工程基本表式A9 工程材料/构配件/设备报审表，并附相关的材料质量证明文件。）（1）、铝合金型材材料进场应提供型材产品合格证、型材力学性能检验报告（进口型材应有国家商检部门的商检证），资料不全均不能进场使用。检查铝合金型材外观质量，材料表面应清洁，色泽应均匀，不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在，否则应予以修补，达到要求后方可使用。型材作为受力杆件时，其型材壁厚应根据使用条件，通过计算选定，门窗受力杆件型材的最小实测壁厚应1.2mm，幕墙用受力杆件型材的最小实测壁厚应3.0mm，钢型材壁厚不应小于3.5mm。一个铝合金型材的表面质量应符合表9-1。铝合金型材的表面质量 表9-1项 次项 目质量要求检验方法1明显划伤和长度100m的轻微划伤不允许观 察2长度100m的轻微划伤2条用钢尺检查3擦伤总面积500mm2用钢尺检查按照设计图纸，检查型材尺寸，是否符合设计要求。玻璃幕墙采用的铝合金型材应符合现行国家标准铝合金建筑型材中高精级和铝及铝合金氧化-阳极氧化膜的总规范的规定。铝合金壁厚采用分辨率为0.05mm的游标卡尺测量，应在杆件同一截面的不同部位量测，不少于5个，并取最小值。氧化膜厚度按设计要求为AA15级，铝合金型材膜厚应符合表9-2。材角度允许偏差应符合表9-3高精级的规定。铝合金型材膜厚 表9-2类 别最小平均(m)最小局部(m)测量工具 阳极氧化膜厚 不应小于15 12 膜厚检测仪粉末静电喷涂涂层厚度 不应小于60 120且40 同 上 电泳涂漆复合膜厚 不应小于21- 同 上 氟碳喷涂层厚 不应小于30 25 同 上注：局部膜厚在型材装饰面上某个面积不大于1cm2的考察面内作若干次（不少于3 次）膜厚测量所得的测量值的平均值。平均膜厚在型材装饰面上测量出的若干次（不少于5次）局部膜厚的平均值。 型材角度允许偏差 表9-3级 别允许偏差级 别允许偏差普精级2超高精级0.5高精级1注：当允许偏差要求（）或（）时，其偏差由供需双方协商确定。型材长度小于等于6m时，允许偏差为15mm，长度大于6m时允许偏差由双方胁商确定。材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个验收批，每批应随机抽取3且不得少于5件。（2）、玻璃 1）、幕墙玻璃的外观质量和性能应符合下列现行国家标准、行业标准的规定： 钢化玻璃GBT 9963幕墙用钢化玻璃与半钢化玻璃GBT 17841夹层玻璃GB 9962中空玻璃GBT 11944浮法玻璃GB 11614建筑用安全玻璃防火玻璃GB 15763.1着色玻璃GBT 18701 镀膜玻璃 第一部分 阳光控制镀膜玻璃GBT 18915.1 镀膜玻璃 第二部分 低辐射镀膜玻璃GBT 18915.22）、玻璃幕墙采用中空玻璃时，除应符合现行国家标准中空玻璃GBT 11944的有关规定外，尚应符合下列规定：、中空玻璃气体层厚度不应小于9mm。、中空玻璃应采用双道密封。一道密封应采用丁基热熔密封胶。隐框、半隐框及点支承玻璃幕墙用中空玻璃的二道密封应采用硅酮结构密封胶；明框玻璃幕墙用中空玻璃的二道密封宜采用聚硫类中空玻璃密封胶，也可采用硅酮密封胶。二道密封应采用专用打胶机进行混合、打胶。、中空玻璃的间隔铝框可采用连续折弯型或插角型，不得使用热熔型间隔胶条。框中的干燥剂宜采用专用设备装填。、中空玻璃加工过程应采取措施，消除玻璃表面可能产生的凹、凸现象。3）、热反射镀膜玻璃的外观质量应符合下列要求：、热反射镀膜玻璃尺寸的允许偏差应符合表9-4的规定。热反射镀膜玻璃尺寸的允许偏差（mm） 表9-4玻璃厚度玻璃尺寸及允许偏差20002000240033004、5、6348、10、1245、热反射镀膜玻璃的光学性能应符合设计要求。、热反射镀膜玻璃的外观质量应符合表9-5的规定。热反射镀膜玻璃外观质量 表9-5外观质量项目等级划分优等品一等品合格品针眼直径1.2mm不允许集中集中的每平方米允许2处1.2mm直径1.6mm每平方米允许数中部不允许75mm边部3处不允许集中1.6mm2.5mm不允许斑纹不允许斑点1.6mm0.3mm每平方米允许数不允许宽度0.4mm长度lOOmm1宽度0.8mm长度100mm2注：表中针眼（孔洞）是指直径在100mm面积内超过20个针眼为集中。4）、幕墙玻璃应进行机械磨边处理，磨轮的目数应在180目以上。点支承幕墙玻璃的孔、板边缘均应进行磨边和倒棱，磨边宜细磨，倒棱宽度不宜小于1mm。5）、钢化玻璃宜经过二次热处理。6）、玻璃幕墙采用夹层玻璃时，应采用干法加工合成，其夹片宜采用聚乙烯醇缩丁醛（PVB）胶片；夹屋玻璃合片时，应严格控制温、温度。7）、玻璃幕墙采用单片低隔射镀膜玻璃时，应使用在线热喷涂低辐射镀膜玻璃；离线镀膜的低辐射镀膜玻璃宜加工成中空玻璃使用，且镀膜面应朝向中空气体层。8）、有防火要求的幕墙玻璃，应根据防火等级要求，采用单片防火玻璃或其制品。9）、玻璃幕墙的采光用彩釉玻璃，釉料宜采用丝网印刷。（3）、结构胶和密封胶幕墙使用的密封胶主要有结构密封胶、耐候密封胶、中空玻璃二道密封胶、管道防火密封胶。结构密封胶无论是双组分或单组分都必须采用中性硅酮结构密封胶，其性能必须符合建筑用硅酮结构密封胶（GB 1
