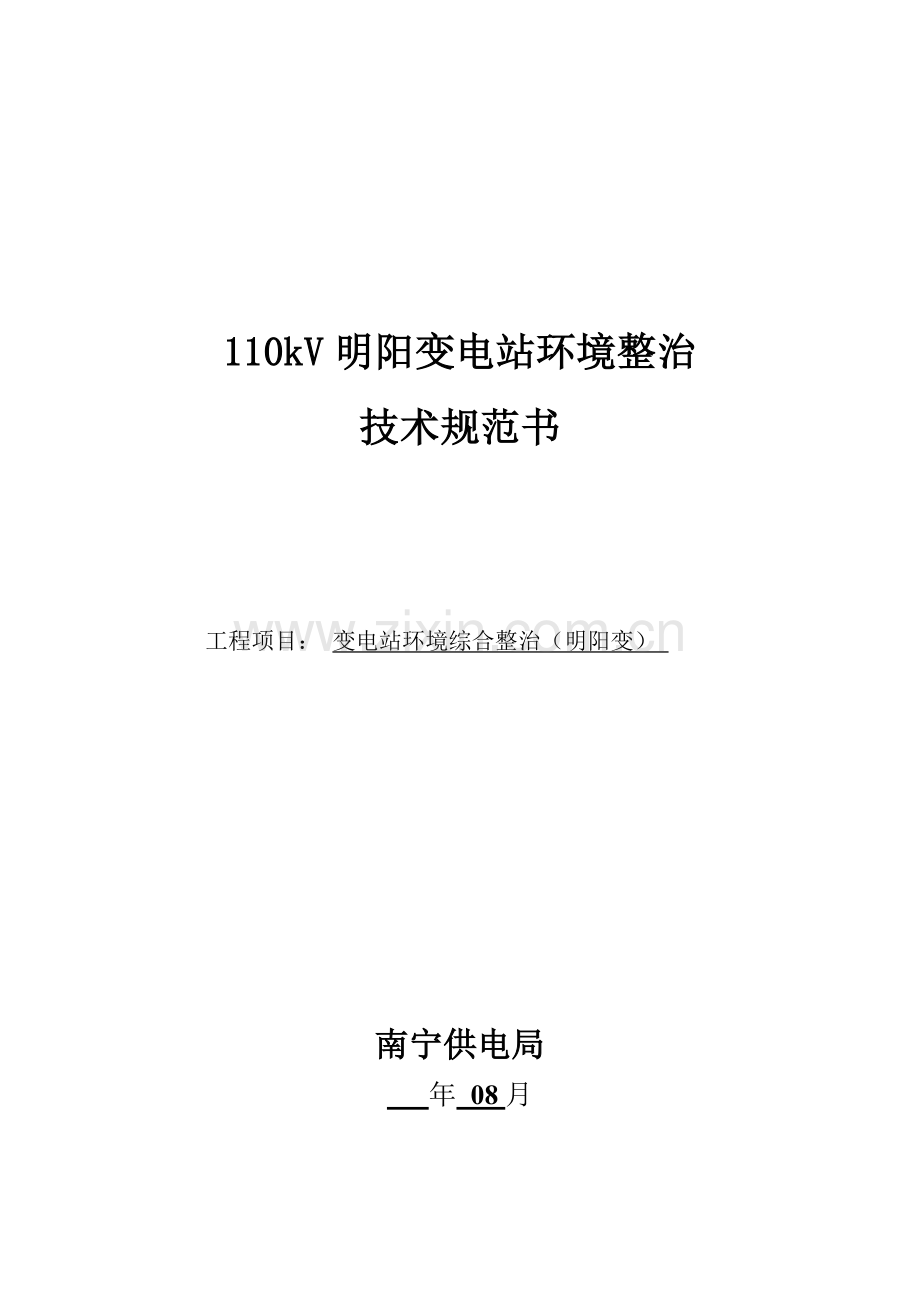

110kV明阳变电站环境整治
技术规范书

工程项目： 变电站环境综合整治（明阳变）

南宁供电局
年 08月

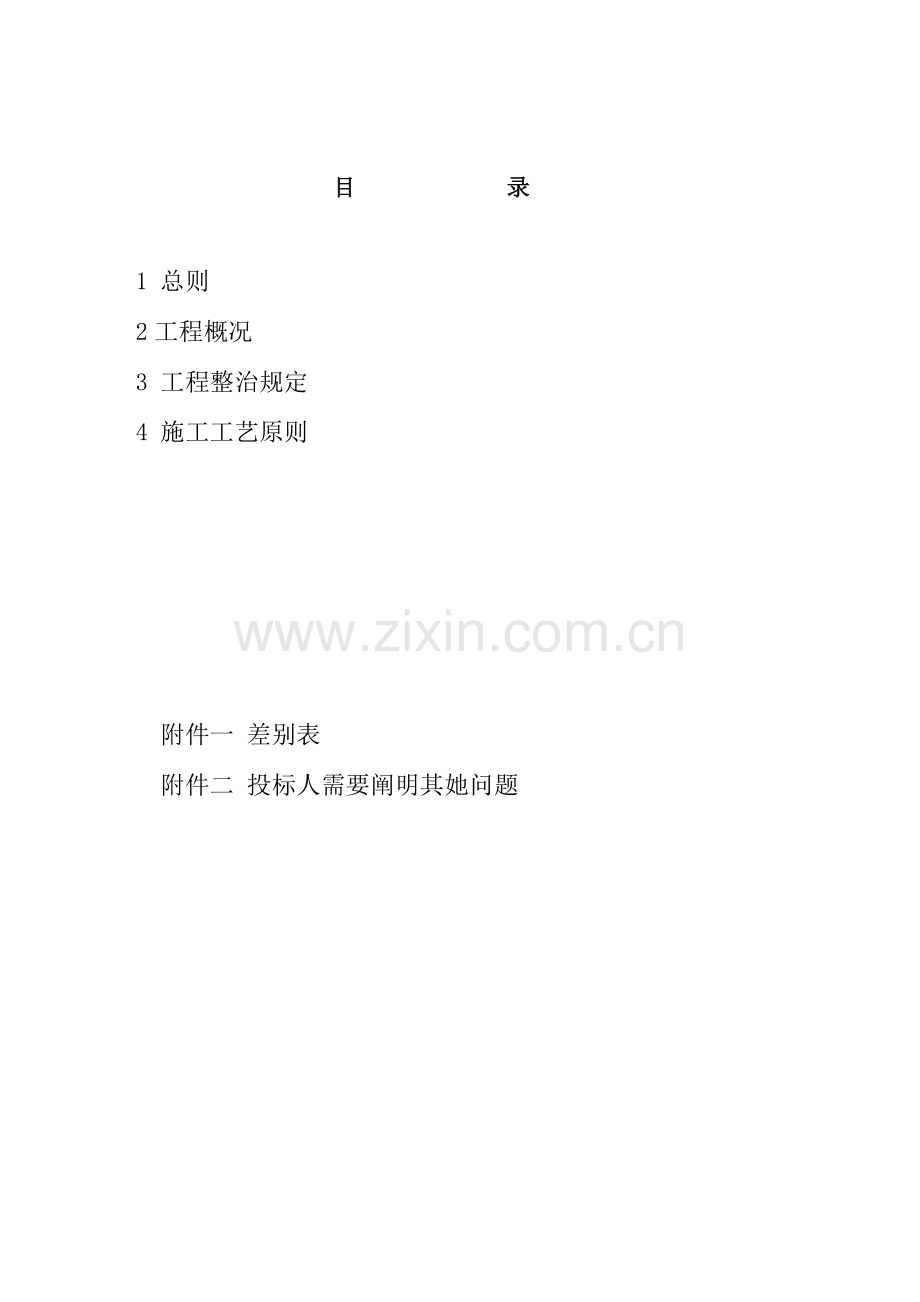

目 录

1 总则
2工程概况
3 工程整治规定
4 施工工艺原则

附件一 差别表
附件二 投标人需要阐明其她问题

１ 总则
1.1本规范书合用于110kV明阳变电站建筑物及生产环境施工整治，它提出110kV明阳变电站建筑物及生产环境施工整治规模、工艺等方面技术规定。供方可提供高质量产品和附件来满足规范书中设计及工艺原则规定。
1.2本规范书提出是最低限度规定，并未对一切技术细节作出规定，也未充分引述关于原则和规范条文，供方应保证提供符合本规范书和工业原则优质产品。
1.3 供方应以书面形式对本规范书条款逐条做出详细应答，确认对本规范书规定满足和差别，对偏差某些应列出偏差表作详细描述。
1.4 本规范书所使用原则如与供方所执行原则有偏差时，按高原则执行。
1.5 本规范书经需供双方确认后作为订货合同技术附件，与合同正文具备同等法律效力。
1.6 本规范书未尽事宜，由需供双方协商拟定。
1.7 原则
本规范书提出了最低限度技术规定，并未规定所有技术规定和合用原则，对国家关于强制性原则，必要满足其规定。
供方在执行本规范书所列原则有矛盾时，按较高原则执行。
2 工程概况（广西电网公司变电站室环境综合整治 桂电生【】15号文）
2.1 铲除主控楼外墙砖，外墙面抹灰并刷乳胶漆。
2.2 主控楼某些内墙墙壁修补后刷乳胶漆。
2.3 围墙解决：将围墙墙面抹灰并刷乳胶漆。
2.4 房门更换及防腐解决：将某些房门更换成钢质防盗门， 更换进主控楼大门（玻璃门）木质包边门框，将站内其她铁门以及变电站大门进行维修及防腐解决。（注：所更换门由甲方提供材料、安装，乙方负责修补。）
2.5 更换主控楼排水管。
2.6 户外道路两边铺设路沿石。
2.7 更换主控室窗帘。
3 工程整治规定
3.1主控楼外墙面
主控楼及10kV配电室外墙面粘贴釉面所有凿开，抹灰并刷乳胶漆，所有进行解决为涂料形式。
3.2 主控楼内墙面
主控楼内各房间内墙变黑、剥落某些铲除刮腻子后刷乳胶漆。刷乳胶漆，材料应采用无毒、无害、无污染环保内墙漆。
3.3 围墙解决
将变电站围墙墙面抹灰并刷乳胶漆（弹性）。
3.4更换房门、维修铁门
将进主控楼大门、主控室后门 、10kV配电室门更换成钢质防盗门， 进主控楼大门（玻璃门）木质包边已残旧、霉烂，拆除后重新包边并油漆，将站内其她铁门（共11个门）以及变电站大门进行维修及防腐解决。（注：所更换门由甲方提供材料、安装，乙方负责修补。）
3.5 主控楼排水管已使用近年且老化，将其更换，更换生锈生活用水水管及损坏水龙头。
3.6 将户外道路两边铺设路沿石，每块路沿石长宽高要均匀，不得大小不一 ，安装高于地面10-15公分.按规定涂上黄黑涂料；重要通道有留有缺口，以便检修车辆进出。
3.7 主控室窗帘（共10幅）已褪色，款式老旧，更换成简洁大方新款窗帘。
3.8安装及售后服务规定：内、外墙涂料：采用多乐士高强弹性外墙涂料，保质期。大门防腐：防腐漆规定耐酸耐腐蚀，保质期应在。
3.9工期规定：规定2个月完毕
3.10详细工程状况

序号
项目名称
项目范畴
工程量
单位
备注
1
主控楼墙面解决

1.1
铲除外墙砖
主控楼、10kV配电室
855
㎡

1.2
外墙面抹灰
主控楼、10kV配电室
855
㎡
多乐士涂料
1.3
外墙面刷乳胶漆
主控楼、10kV配电室
855
㎡

1.4
内墙刷乳胶漆
主控楼某些墙壁修补
40
㎡

2
围墙解决

2.1
外墙面抹灰
围墙
1075
㎡
多乐士涂料

2.2
围墙刷乳胶漆（非弹性）
围墙
1075
㎡
多乐士涂料

3
门

3.1
更换钢质防盗门
更换进主控楼大门
22
㎡
甲方负责提供材料，修补由乙方负责
3.2
更换钢质防盗门
10kV配电室、主控室后门
48
㎡
甲方负责提供材料，修补由乙方负责
3.3
拆除进主控楼大门木质包边

1
项

3.4
门维修
11个门防腐解决
28
㎡

3.5
变电站大门更换
更换变电站大门
12.6
㎡
甲方负责提供材料，修补由乙方负责
4
给排水

4.1
主控楼排水管更换
主控楼
20
m

5
路沿石

5.1
铺设路沿石
户外道路
390
m

6
其他

6.1
窗帘更换
主控室
10
幅
甲方负责提供材料

4 施工工艺原则
4.1 主控楼外墙面
4.1. 1墙面颜色依照颜色色标应选用国标图集《中华人民共和国建筑色卡》：浅灰色：0622 蓝灰色：0514 灰白色：1341
4.1.2对外墙采用外墙专用腻子和外墙专用涂料，涂料应采用弹性涂料有防水、防污、防霉等环保功能，保质期应在。墙面颜色为灰白色，线条颜色为蓝灰色。
4.1.3解决后墙面参照南网变电站典型设计建筑物外墙设计墙面采用蓝白相间涂料，地脚线和窗台上蓝色压线涂料宽为30-50公分之间，别的某些涂白色外墙涂料。依照中华人民共和国南方电网VI设计规定统一颜色，统一装修手法中档装修，与围墙大门紧邻主控楼外立面色彩和围墙相协调统一。
4.1.4 施工工艺：
a）刮腻子两遍，打磨，刷涂封闭漆一遍，刷涂墙面漆两遍。
b）刮腻子薄厚度一致平整、干净、持续、均匀、无气泡。
C）弹性涂料点状分布应疏密均匀。
4.1.5 材质规定：（防水、防污、防霉功能）环保功能,保质期指定使用品牌外墙漆料有宝邦、华氏、清士、立邦、多乐仕。
4.2 主控楼内墙面
4.2.1 主控楼内墙面施工工艺：
a）刮腻子两遍，打磨，刷涂封闭漆一遍，刷涂墙面漆两遍。
b）刮腻子时应注意薄厚度一致平整、干净、持续、均匀、无气泡；刷乳胶漆应均匀、粘接牢固，不得漏涂、透底、起皮和掉粉。
C）弹性涂料点状分布应疏密均匀。
4.2.2 材质规定：（防水、防污、防霉功能）环保功能,保质期。
4.3 主控楼门窗
4.3. 1 铝合金、钢、木、复合材料门窗所选用材料，质量要符合国标规定。铝合金型材表面解决：阳极氧化膜厚度为³ 10m；阳极氧化复合表膜厚度为³ 7m；铝合金门窗制作型材壁厚不不大于 1.4mm.
4.3.2 附件材料准备。按设计规定加工玻璃，选用纱窗；密封条选用橡胶条或橡塑条；密封材料可选用硅酮胶、聚硫胶、聚氨脂胶等；其她 如防腐材料、保温材料、嵌缝材料、焊条、防锈漆、螺钉、铝制拉铆钉、连接铁板、地弹簧、玻璃尼龙毛刷、压条、橡皮条、玻璃条、锁、防脱 落装置、门吸等材料应准备齐全。
4.3.3 安装时应注意，外窗注意设立窗套，并按规定设立滴水线（槽）；外窗台应低于内窗台10mm，并向外按20％放出坡度。
4.3.4 玻璃规定使用白色透明玻璃
4.3.5 钢门窗安装工程质量原则：
a）门窗槽口宽度、高度£ 1500 mm 时容许偏差2.5 mm，＞1500 mm 时容许偏差3.5 mm；
b）门窗槽口对角线长度£ mm 时容许偏差£ 5 mm，＞ mm 容许偏差£ 6 mm；
c）门窗框正、侧面垂直度容许偏差£ 3 mm；
d）门窗框、扇配合间隙留缝限值容许偏差£ 2 mm；无下框时门扇与地面留缝限值容许偏差 4 ～ 8 mm。
4.3.6 铝合金门窗安装原则：
a）门窗槽口宽度、高度£ 1500 mm 时容许偏差1.5 mm，＞ 1500 mm 容许偏差2 mm；
b）门窗槽口对角线长度£ mm 时容许偏差£ 3 mm，＞ mm 容许偏差£ 4 mm；
c）门窗框正、侧面垂直度容许偏差£ 2.5 mm；
d）推拉门窗扇与框搭接量容许偏差1.5 mm。
4.3.7 塑料门窗安装工程质量原则：
a）门窗槽口宽度、高度£ 1500 mm 时容许偏差2 mm，＞ 1500 mm 容许偏差3mm；
b）门窗槽口对角线长度£ mm 时容许偏差£ 3 mm，＞ mm 容许偏差£ 4 mm；
c）门窗框正、侧面垂直度容许偏差£ 3mm；
d）同樘平开门窗相邻扇高度容许偏差£ 2 mm，平开门窗铰链部门配合间隙容许偏差 +2 ～ -1mm，推拉门窗扇与框搭接量容许偏差 +1.5 ～ -2.5 mm，推拉门窗扇与竖框平行度容许偏差£ 2 mm。
4.3.8主控楼一楼所有窗口应安装成品铝合金防盗窗或加装防盗网，规定；14公分园型铝合金，插入12圆型罗文钢。
4.3.9 窗材质规定：普通窗为铝合金玻璃或塑钢玻璃窗，通风窗则采用避雨式钢百叶窗，室内窗台贴耐磨砖。
4.3.10 更换窗口考虑防噪音、隔热保温铝合金材料，玻璃采用无色透明玻璃，规格和尺寸安装位置依照每个变电站状况制作。框与墙间嵌缝材料，应符合规定，并应嵌填饱满，密实且无裂缝。铝合金框架必要有排水孔，排水孔应畅通，位置和数量应符合规定；主控室前门改造时，宜采用地弹玻璃门，主控室后门应改安装防盗门；更换门采用成品钢制防盗门或钢制防火门，安装时应嵌填饱满，密实且无缝隙；
4.4 主控楼窗帘
4.4.1 帘头和吊顶要保持好距离；与房间环境要协调；收卷自如，拉开顺畅，设备室内窗帘还应具备抗静电功能。
4.5 主控楼排水系统
4.5.1 主控楼室内生活给水管采用PP-R给水管，室内排水管道采用PVC-U管，按照《电力建设施工质量验收及评估规程 第一某些：土建工程》进行验收。
4.6 变电站大门
4.6.1 安装工艺及材质规定：大门安装必要牢固。预埋件数量、位置、埋设方式必要符合规定，配件应齐全（如电动遥控器、门卫室固定遥控器、手动自动切换锁等）配件功能应能满座规定。
a）门垂直度≦5mm
b）门扇与地面留缝宽度在20-70mm之间
c）门扇与门柱留缝宽度在10-50mm之间
d）双开大门对口留缝宽度在5-15mm之间

附件一:
差 异 表
投标人要将投文献和招标文献差别之处汇集成表。
差 异 表
序号
招 标 文 件
招 标 文 件
条 目
简 要 内 容
条 目
简 要 内 容

附件二:

投标人需要阐明其她问题
