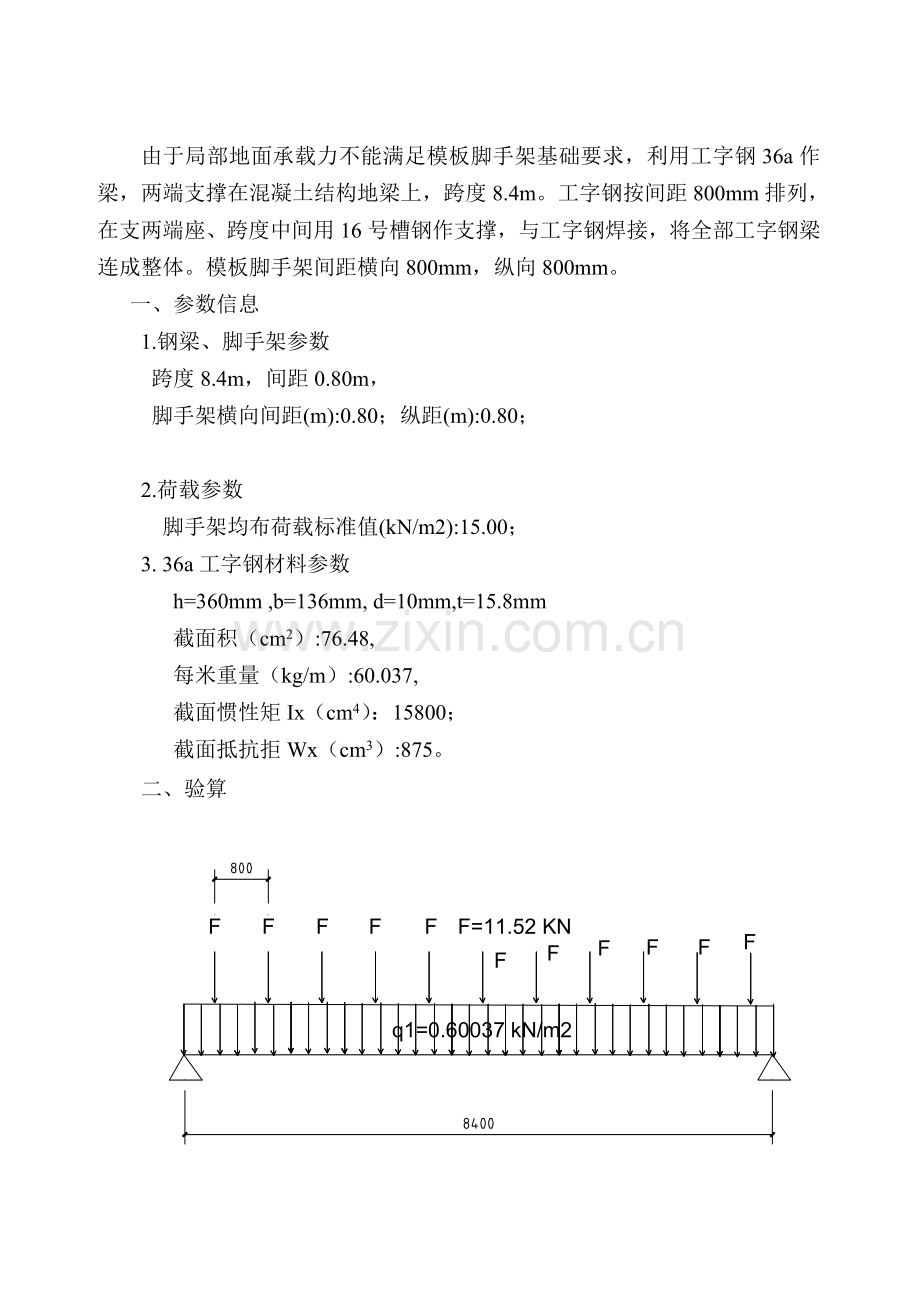

由于局部地面承载力不能满足模板脚手架基础要求，利用工字钢36a作梁，两端支撑在混凝土结构地梁上，跨度8.4m。工字钢按间距800mm排列，在支两端座、跨度中间用16号槽钢作支撑，与工字钢焊接，将全部工字钢梁连成整体。模板脚手架间距横向800mm，纵向800mm。
一、参数信息
1.钢梁、脚手架参数
跨度8.4m，间距0.80m，
脚手架横向间距(m):0.80；纵距(m):0.80；

2.荷载参数
脚手架均布荷载标准值(kN/m2):15.00；
3. 36a工字钢材料参数
h=360mm ,b=136mm, d=10mm,t=15.8mm
截面积（cm2）:76.48,
每米重量（kg/m）:60.037,
截面惯性矩Ix（cm4）：15800；
截面抵抗拒Wx（cm3）:875。
二、验算

1、荷载
1）钢梁自重：q1 =0.60037 kN/m，
2）钢梁承受脚手架荷载：F=15×0.8×0.8×1.2=11.52 （kN）
化为等效均布荷载：q2=15.086 kN/m
3)总荷载q= q1+ q2=15.686 kN/m

2、强度验算
为简支梁： M== 138.351 kN.m
最大应力 σ==158.11 N/mm2 <[f]=215 N/mm2
满足要求。

3. 整体稳定
整体稳定应满足：
工字钢梁跨中有一个侧向支承，自由长度l1=4.2m，则查规范表B.2 得

因，计算
N/mm2 <[f]=215 N/mm2
满足要求。
