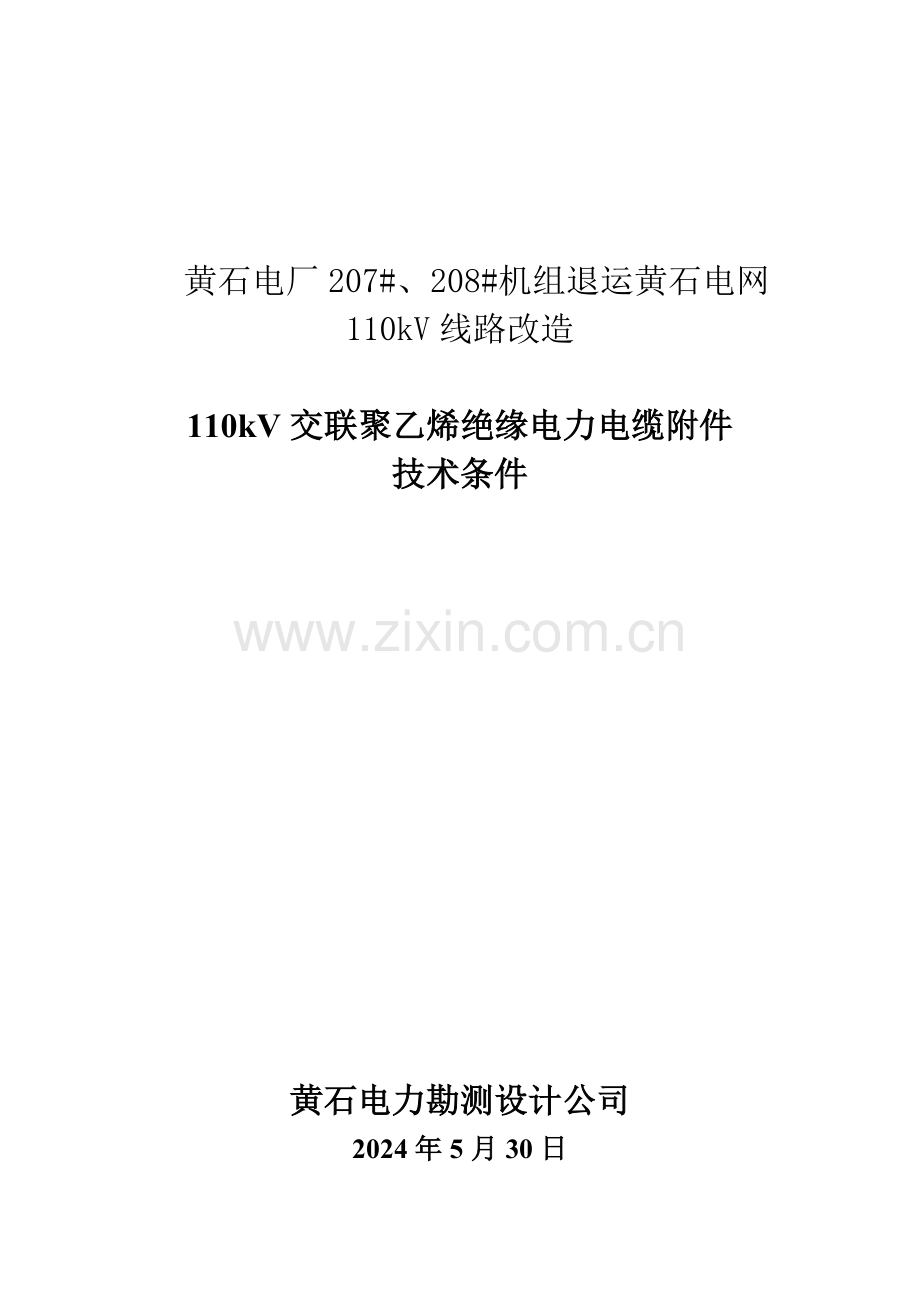

黄石电厂207#、208#机组退运黄石电网110kV线路改造

110kV交联聚乙烯绝缘电力电缆附件
技术条件

黄石电力勘测设计公司
2024年5月30日

批 准：杨干群
审 核：董继军
校 核：蒋兴武
设 计：徐悦文

目 录
1. 总则
2. 应遵循重要原则
3. 使用条件
4. 技术规定
5. 实验
6. 包装及储运
7. 厂家应提供技术文献
8. 附表
9. 设备需求表

工程概况
黄石电厂207#、208#机组退运黄石电网110kV线路改造，为保证枫变两独立电源，采用电缆进行站内间隔调节。电缆采用穿管敷设方式。电缆头、避雷器附件支架2套，敷设YJLW02-500mm2铜芯电缆240m。
总则
1.1. 须知
1.1.1. 制造厂应仔细阅读我方技术规范书。制造厂所提供产品必要满足本技术规范书中提出规定。
1.1.2. 制造厂以书面形式或其他形式对本技术规范书所有条文作出响应。
1.1.3. 技术规格书中所提出技术指标与制造厂响应技术指标不一致时，按两者之中较高执行。
1.2. 制造厂应提供文献
1.2.1. 与本技术规格书同型号电缆附件型式实验报告。
1.2.2. 电缆系统预鉴定实验相应实验合格证书及实验报告。
1.2.3. 电缆附件生产质量体系认证证书[ISO 9000]。
1.2.4. 可以证明厂家已生产过200套同类型电缆附件产品，并且这些产品已在110kV系统中成功地运营三年以上销售及运营业绩表（见附件表）。
1.2.5. 厂家电缆附件产品构造尺寸图，以及安装工艺阐明。
1.2.6. 厂家响应与本技术规格书差别表（见附件表）。
1.2.7. 电缆附件生产厂家重要生产设备和实验仪器设备（如挤塑机、重要实验设备仪器等）参数、使用时间（以表格表达）。
1.2.8. 电缆附件中重要材料，如橡胶、环氧、绝缘填充剂名称、型号、规格及生产厂家（以表格表达）。
1.2.9. 电缆附件在本技术规格书规定运营条件下，制造厂家应保证其投标产品具备30年使用寿命。
2. 应遵循重要原则
制造厂家提供技术文献应遵循（但不限于）如下原则，原则如有更新，以最新版本为准。
2.1. GB772-1997 高压电瓷瓷件技术条件
2.2. GB/T775-87 绝缘子实验办法
2.3. DL508-93 交流110～330kV自容式充油电缆及其附件订货技术规范
2.4. DL509-93 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范
2.5. IEC60840（1999）额定电压30kV（Um=36kV）以上至150kV(Um=170kV) 挤出绝缘电力电缆及其附件—实验办法和规定。
2.6. IEC859 额定电压72.5kV及以上气体绝缘金属封闭开关电缆连接装置
2.7. GB 5589 电缆附件实验办法
2.8. IEEE std 48 2.5kV～765kV高压交流电缆终端实验办法
3. 使用条件
3.1. 运营条件
系统额定电压： 110kV
系统频率： 50Hz系统最高运营电压： 126kV
系统接地方式： 中性点直接地
电缆金属套接地方式： 交叉互联接地
导体短路电流及持续时间 50 kA， 2S
电缆线路载流量
▪ 持续载流量： 850A
▪ 金属屏蔽层承受最大短路电流：35 kA， 3S。
终端所处环境条件
▪ 大气温度： -5～45℃
▪ 海拔高度： 500m
▪ 污秽级别： Ⅲ（最小爬电距离3200mm）
▪ 地震裂度： 7度
▪ 最大风速： 25m/s
本工程使用电缆规格：
铜芯、单芯，标称截面 500mm2、110kV交联聚乙烯绝缘、波纹铝护套、聚氯乙烯外护套电缆。
3.2. 敷设条件
电缆敷设环境有直埋、沟道、排管、渡槽、隧道等各种方式。地下敷设时电缆局部也许完全浸于水中。
3.2.1. 电缆埋设深度：0.7～3.0m。
3.2.2. 电缆埋设深度土壤参数：
最热月平均温度：27℃
最冷月平均温度:5℃
年平均温度：18.5℃
土壤热阻系数最大值：1.4℃.m/w。
3.2.3. 户外终端敞露于具有阳光直接照射空气中。
3.3. 运营规定
3.3.1. 电缆线路中电缆正常运营时导体长期最高容许额定运营温度为90℃。
3.3.2. 电缆线路短路时电缆导体最高温度不得超过250℃。
4. 技术规定
4.1. 复合外套户外终端
4.1.1. 户外终端出线杆与电缆铜导体之间规定可靠连接，并提供连接方式安装图纸，终端各某些机械强度应能耐受因电缆负荷变化而产生末端推力而不致损坏。
4.1.2. 户外终端复合外套应符合GB772和GB/T775中关于复合外套规定。
4.1.3. 户外终端上下法兰与瓷套之间以及上法兰与出线杆之间防水密封应严密，制造厂应提供密封性能实验报告。终端应装有防晕罩或屏蔽环。
4.1.4. 户外终端应具备使终端底座与支架相绝缘底座绝缘子，其安装方式宜设计成在需要更换绝缘子时不需吊起或拆卸终端，其性能应符合DL508附录A中第A5条规定。
4.1.5. 户外终端应承受和它连接导线上2kN水平拉力。
4.1.6. 终端采用复合外绝缘充油构造，不应带外接油箱。
4.1.7. 户外终端尾管应有接地用接线端子。
4.1.8. 户外终端内绝缘填充剂，应与电缆及终端内其他绝缘材料相容。
4.1.9. 户外终端头预制式应力锥构造除满足必须电气性能外，还应满足在不对终端头抽真空状况下注油构造。
4.1.10. 终端与电缆金属护套接地连接宜采用机械连接方式。若采用搪铅或钎焊工艺应在差别表内载明，并阐明所采用办法以避免焊接过程中也许损伤电缆绝缘。
4.1.11. 制造厂家应充分考虑系统对电缆终端保护器接地箱、直接接地箱和接地电缆提出技术规定，特别是保护器技术规定。
★ 如果电缆附件中浮现瓷套、应力锥损伤，则该电缆附件作免费更换解决。
5. 实验
电缆所有实验应遵循GB11017.3-实验规定进行。
5.1. 预鉴定实验
附件试样应连同电缆构成电缆系统一起进行实验。每种附件试样至少1件。附件重要绝缘部件上计算电场强度不不不大于已通过预鉴定实验有关绝缘部件上电场强度。
5.2. 出厂实验
电缆附件出厂实验涉及如下项目
密封金具，瓷套及环氧套管压力泄漏实验
实验在室温下进行，试样应承受0.2MPa表压气压或水压，经1h无泄漏现象。
电气性能实验
对橡胶预制件和环氧预制件应进行局部放电实验（96kV下，不不不大于5PC）和160kV，30min工频耐压实验。实验办法由投标人提出，经发包人承认。
5.3. 型式实验
5.3.1. 电缆附件应按规定工艺安装在电缆上，进行型式实验，型式实验项目如下，实验办法除本招标文献有规定外，其他均按IEC60840规定进行
室温局部放电实验；
恒电压负荷热循环实验；
高温下局部放电实验；
雷电冲击电压实验及随后工频电压实验；
4h工频电压实验；
5.3.2. 试样在192kV下，4h应不击穿，不闪络。
5.3.3. 淋雨耐压实验；
户外终端试样在淋雨状态下，施加185kV，经1min终端不应击穿或闪络；淋雨条件采用GB/T16927.1规定。
5.3.4. 无线电干扰实验；
户外终端在70kV下，其1MHz无线电干扰电压不超过400uV,实验办法按GB11604规定。
5.3.5. 压力泄漏实验；
终端在0.2MPa压力下，1h应无泄漏。
接头外保护套浸水实验。
5.4. 投标人应向发包人提供包括以上实验项目型式实验报告书安装后电气实验
5.4.1. 主绝缘电气实验
投标人应承认发包人用下列三种实验办法之一进行主绝缘电气实验
64kV 24h工频耐压实验
110kV 5min工频耐压实验
192kV 15min负极性直流耐压实验
5.4.2. 外护套直流耐压实验
负极性10kV 1min
6. 包装及储运
6.1. 附件各种部件装入包装箱内，包装箱应采用木箱。箱内应有防水、防潮袋保护箱内部件。装箱时在箱内应装入装箱清单及出厂实验报告。附件零部件可分开包装。包装箱侧面应注明部件名称、规格。两端面应注明：
▪ 轻放；
▪ 防雨；
▪ 不得倒置。
6.2. 附件零部件放入包装箱时，应有相应防潮、防碰撞办法。
6.3. 运送和贮存
6.3.1. 产品运送过程中不得将包装箱倒置及碰撞。
6.3.2. 产品应贮存在清洁干燥和阴凉处。不得在户外或阳光下存储。
7. 厂家应提供技术文献
厂家除应提供本招标书前款规定文献外，还应提供如下技术文献
7.1. 电场强度计算书
7.2. 绝缘填充剂技术参数
7.3. 电缆附件安装所需专用工具型号及生产厂家
7.4. 电缆附件安装所需其他技术文献
8. 附表
8.1. 附表1
厂家要将厂家响应和本技术规格书差别之处汇集成表。技术某些和商务某些要单独列表。
差 异 表
序号
招标文献
投标文献
条目
简要内容
条目
简要内容

8.2. 附表2
专用工器具仪表清单

序号
产品名称
型号规格
数量
生产厂家
备注

8.3. 附表3
销售及运营业绩表

序号
电缆附件型号规格
构造型式(整体预制/组合预制)
运营单位
投运数量
投运时间
运营状况
备注

8.4. 附表4
户外终端技术参数表

序号
项 目
单 位
重要技术保证值
1
规格型号

2
终端制作原则

　IEC-60840,GB11017
3
终端实验原则

　IEC-60840,GB11017
4
额定电压(U0/U)
KV
　64/110
5
最高工作电压(Um)
KV
　126
6
基准冲击耐压水平(BIL)
KV
　550
7
导体最高额定温度

a、正常运营时
℃
　90
b、暂态（短路电流持续时间不超过5s）
℃
　250
8
短路容量

9
绝缘套管材料

　合成材料（或环氧树脂）
10
预制应力锥材料

　硅橡胶
构造（预制式）

　预制式
体积电阻率数（20℃）
Ω.cm
　5x1015
介电常数

　2.7
tgδ

　0.001
抗张强度

　7.5N/mm2
短时工频击穿电场强度
MV/m
25　
硬度
邵氏
　36
伸长率、变化率
%
　720
局部放电实验
≤pc
　5pc
11
电缆绝缘外径与应力锥内径过盈量
%

12
终端外绝缘爬电距离
mm
　3906
13
压力泄露
Mpa

14
套管内绝缘填充物

　硅油
15
终端重量
kg
　～300
16
高度（架台至导体引出棒顶端）
mm
　1940
17
水平拉力
KN
　13
18
重要实验

a、局部放电实验
　96kv
　不大于1pc
b、耐压实验

冲击后160kv/15min 未击穿
c、压力泄漏实验
0.2MPa　
1h 未见有泄漏迹象　
d、淋雨工频耐压实验
185KV　
　1min pass
e、无线电干扰实验
81kv下　
　不大于240μv
19
与否带外接油枕

　不带油枕
20
制作时与否抽真空

　无需抽真空
21
设计使用寿命
年
　30
22
备件储藏时间
年
　3
23
备件储藏条件

　阴凉干燥密封避光
另规定提供出线连接金具构造尺寸图

9. 设备需求表
序号
电缆名称
型号规格
数量
单位
交货期
交货地点
备注
1
电缆户外终端头
110kV（500mm2）
6
只

枫叶山变

2
直接接地箱

2
台

3
接地电缆
120mm2
70
米

阐明：1.
2、
