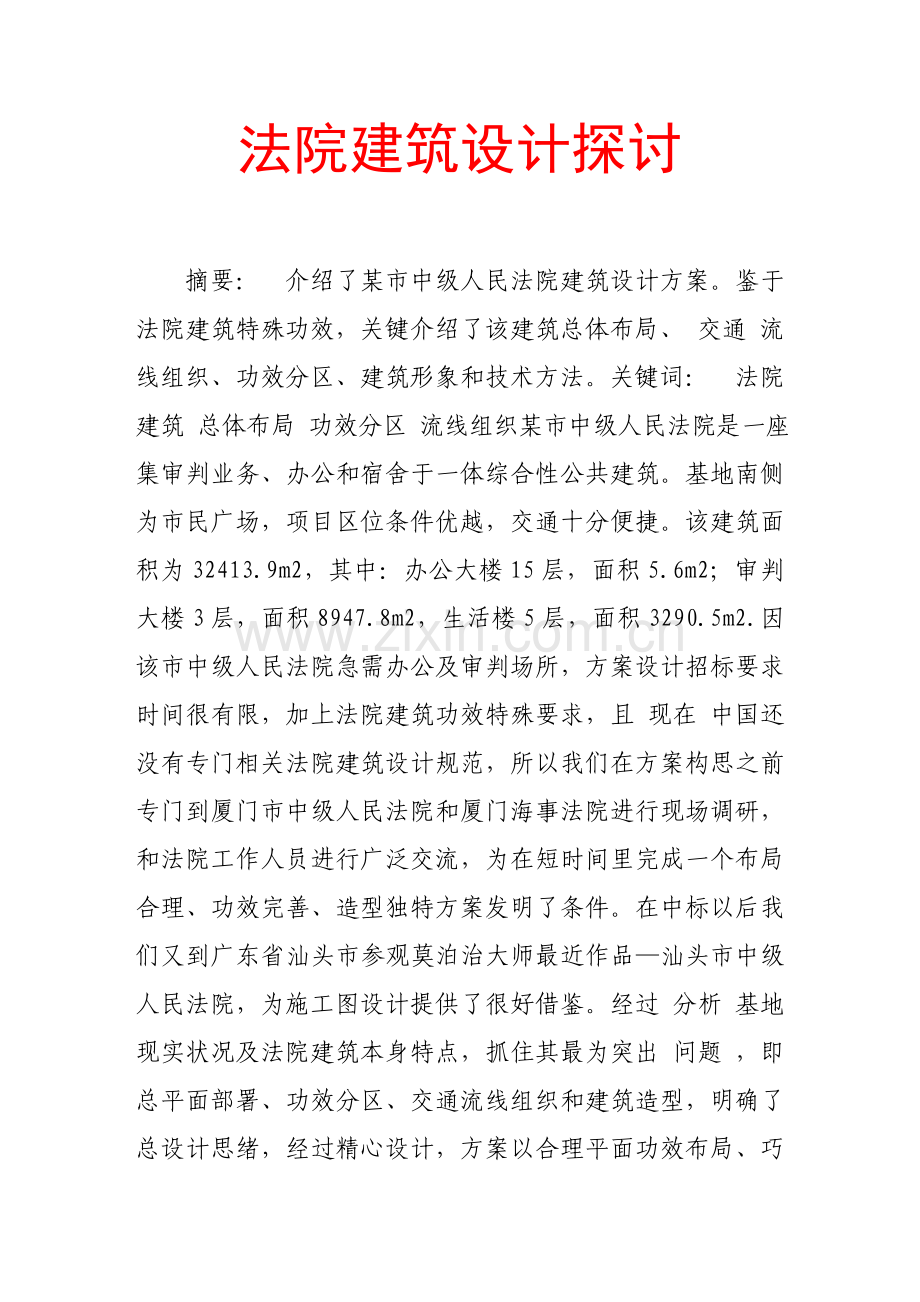

法院建筑设计方案研讨样本.doc

法院建筑设计探讨摘要： 介绍了某市中级人民法院建筑设计方案。鉴于法院建筑特殊功效，关键介绍了该建筑总体布局、 交通 流线组织、功效分区、建筑形象和技术方法。关键词： 法院建筑 总体布局 功效分区 流线组织某市中级人民法院是一座集审判业务、办公和宿舍于一体综合性公共建筑。基地南侧为市民广场，项目区位条件优越，交通十分便捷。该建筑面积为32413.9m2，其中：办公大楼15层，面积5.6m2；审判大楼3层，面积8947.8m2，生活楼5层，面积3290.5m2.因该市中级人民法院急需办公及审判场所，方案设计招标要求时间很有限，加上法院建筑功效特殊要求，且 现在 中国还没有专门相关法院建筑设计规范，所以我们在方案构思之前专门到厦门市中级人民法院和厦门海事法院进行现场调研，和法院工作人员进行广泛交流，为在短时间里完成一个布局合理、功效完善、造型独特方案发明了条件。在中标以后我们又到广东省汕头市参观莫泊治大师最近作品汕头市中级人民法院，为施工图设计提供了很好借鉴。经过 分析 基地现实状况及法院建筑本身特点，抓住其最为突出 问题 ，即总平面部署、功效分区、交通流线组织和建筑造型，明确了总设计思绪，经过精心设计，方案以合理平面功效布局、巧妙流线安排及大方典雅造型取得了各界好评。1 总体布局 城市法院用地通常有两个或两个以上方向和城市道路相连，这么便于合理组织办公入口、审判入口、羁押入口和生活入口不一样性质人流。可该项目用地担心，形状不规则，只有南面经过城市广场和沿海大道相连。因用地条件先天不足，给设计带来了挑战。为方便法院工作人员上下班，人民群众上访和旁听，总平面布局时，把法院建筑中办公部分入口和审判区入口设置在基地南边；犯罪嫌疑人羁押入口设在用地北面；生活区入口部署在用地西北面，在用地内部署一条环形车道，把多个不一样功效区域联络在一起。建筑主体面向沿海大道。本工程用地经过一条弧形道路和城市广场、沿海大道连成一个有机整体。大而威严台阶柱廊作为办公楼室内空间和城市广场室外空间过渡空间，营造出人民法院庄重厉穆气氛，突出法院建筑形象特征。法庭部分部署在基地东侧，利用不规则地形退让出一块广场，便于人流疏散。法庭和办公区尽可能紧密地结合在一起，方便法官办公和开庭，提升工作效率，并可形成较大体量以强调法院威严气势。宿舍区作为隶属用房关键用于内部生活及招待之需，部署在基地西侧，取得比较平静和私密空间。办公、法庭和宿舍区围绕着内庭院组合在一起，联络紧密又分区明确。因为设有内庭院，大大减弱了法庭对办公区及宿舍区相互间干扰，改善了环境并取得了汽车回旋、停放及人流集散场地。在有限用地里，为法院工作人员在西面计划了一个篮球场地。因为资金短缺，地下水位高，地质情况不理想等很多原因，建设方决定建筑物不做地下室。为处理停车问题，方案设计把办公楼和生活楼一层架空作车库，这么既处理了停车问题又抬高了办公楼入口位置。用地南面计划了用植草砖铺成室外临时停车位，既美化环境又处理停车问题。为满足远期停车需要，已向市政府提出申请，把南面计划城市广场纳入中级法院建设，作为法制广场供市民休闲，接收法制 教育 。2 交通流线组织 依据法院建筑本身特殊功效需要，为实现审判公正性，法院工作人员、证人、犯罪嫌疑人和旁听人员等多种流线应互不干扰，严格分开。2.1 平面交通组织法庭公众入口和办公主入口、宿舍入口及犯罪嫌疑人羁押出入口，分别设于基地南面、西北面和北面，做到公众、审判员、内部职员及犯罪嫌疑人4种人流出入口严格区分，各自独立。办公区和审判区经过封闭连廊形成法官通道，内部执法人员、庭审人员和外来人员互不 影响 。办公楼和生活楼平面交通关键由贯通整个平面内廊进行水平联络。审判区经过环形走廊把法庭、证人室、合议室、羁押室、办公室及卫生间等辅助房间连成一体。考虑到要杜绝犯罪嫌疑人逃跑、串供、自杀和被害可能，羁押室设置单独隔离出入口，警车能直达，而且尽可能缩短了和审判区距离，设置了完全隔离安全通道，不和其它人流路线交叉重合。2.2 竖向 交通 组织办公楼设有4台电梯，2台一组，分别设在东西两端。在一楼设无障碍通道，残疾人可从一楼进入电梯抵达办公楼任意一层。办公区设两座防烟楼梯间，既满足平时相邻楼层联络，又能满足紧急情况下疏散要求。生活楼设两座封闭楼梯间，以满足竖向交通和疏散要求。审判区设1台电梯供残疾人和老年人使用，同时设了3座封闭楼梯间，以满足不一样人流使用。办公区和审判区既相对独立又经过走廊联络在一起。整个大楼设智能管理系统，除底下几层对外办公接待房间外，其它房间、走廊和电梯必需经过 电子 识别系统认可才能进入，以保障法院工作人员、武器库和档案安全。3 功效分区 伴随 社会 法制化，审判业务日趋益重，该法院要求设置26个小法庭，4个中法庭，1个大法庭（可容纳662名听众）。设计把规模小使用频繁小法庭设在底层，将规模大且使用较少大法庭置于三层并发明出无柱空间，既符合结构部署标准又 经济 方便。办公楼裙房部分设置为外来人流相对集中，和法庭关系较为亲密大空间设新闻公布中心、立案大厅、扣押物品仓库；高层部分作办公、档案室及图书、资料阅览室；顶层中心部位设置了羽毛球馆（属无柱空间，二层高）供法院工作人员担心工作之余锻炼使用，以缓解工作压力。4 建筑形象 在立面造型处理上，吸收了传统建筑构图手法，端庄形体、粗旷轮廓、对称立面、虚实对比、夸大尺度、坚实材质等，充足表现出法院作为国家机器尊严。在沿海大道侧办公楼面向市民广场，并在中轴线上设置宽大直上2层台阶和门厅，3层楼高弧形柱廊环抱广场，营造出法院庄重厉穆气氛。办公楼主立面有意识地在规整体形中间嵌入一块大玻璃幕，隐喻“明镜高悬”。办公楼主体简练楔形体块如同一块巨大惊堂木座落在广场上，强调“执法如山”；顶部对称均衡造型象征公正和公平，立面上舒展水平线条延绵于天际和大地融为一体，象征着人民法院“取之于民，用之于民”及 法律 神圣不可侵犯。这些设计元素及符号，塑造出法院鲜明建筑性格及独特建筑形象。5 技术方法 法院建筑除需采取通常办公建筑常规技术方法外，还有其特殊要求。（1）法院档案库要求比通常办公建筑要高，设计采取了较优异有轨轻型密集档案柜。这种产品密封性好，空间利用率高。因档案库存放档案为纸质和软盘，不能采取常规喷淋灭火系统，故本工程采取气体灭火系统。对应照明灯和窗玻璃全部采取了防爆产品，为防紫外线对档案损坏，档案库设了双层防紫外线窗帘。为保持档案库恒温恒湿状态，档案库设自动控制通风空调系统。同时配有自动监控系统，经过球形摄像头把档案库情况二十四小时不间断送回中心控制室，实施全天候监控。（2）武器库对安全要求高，设计除考虑自动监控系统外，还在旁边设武警值班室。（3）审判区空调室外机放在裙楼屋顶，为避免震动和噪声，除选择低噪声产品外，还在设备安装时设橡胶垫片，并在设备和办公楼之间设轻型隔音板，尽可能降低噪音对办公区 影响 。6 结语 该项目已完成施工图设计，合理总平部署，明确功效分区，秩序井然流线组织，能很好地满足法院建筑特定要求，并经过外部形象发明和外部环境气氛渲染，该中级人民法院将以其鲜明性格特征道去推行神圣法律使命。
