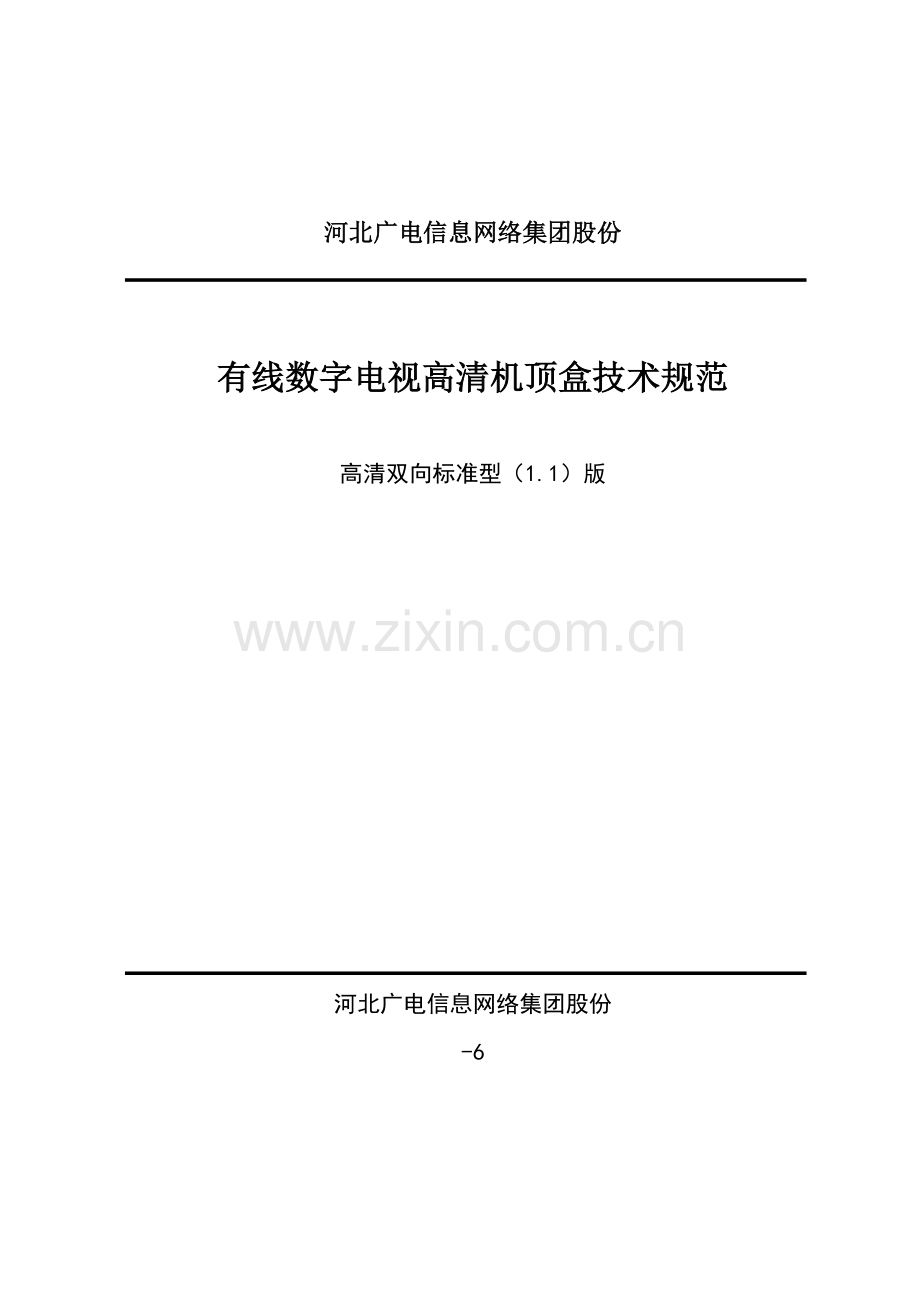

河北高清双向标准型机顶盒技术规范样本.doc

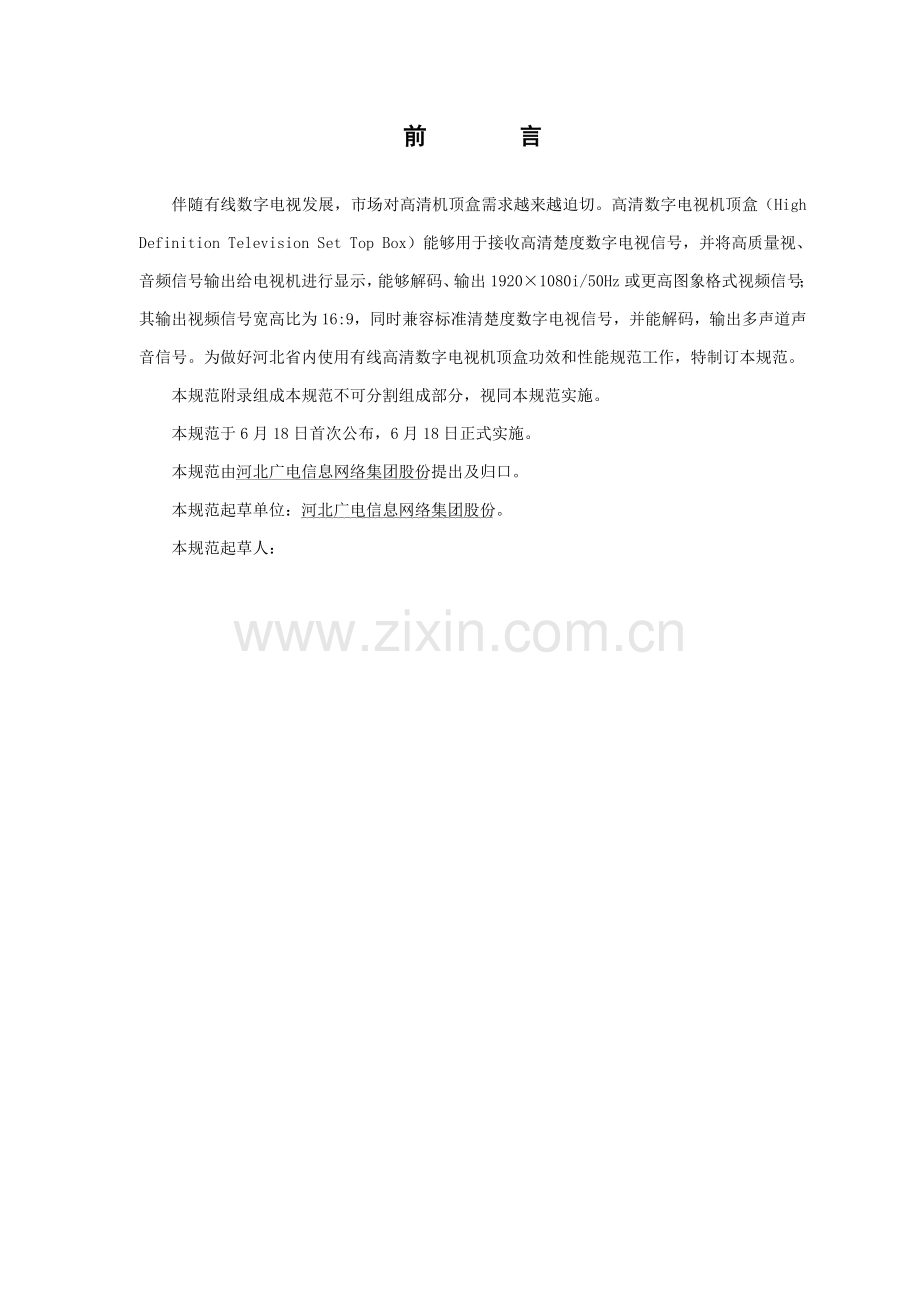

河北广电信息网络集团股份有线数字电视高清机顶盒技术规范高清双向标准型（1.1）版河北广电信息网络集团股份-6前 言伴随有线数字电视发展，市场对高清机顶盒需求越来越迫切。高清数字电视机顶盒（High Definition Television Set Top Box）能够用于接收高清楚度数字电视信号，并将高质量视、音频信号输出给电视机进行显示，能够解码、输出19201080i/50Hz或更高图象格式视频信号；其输出视频信号宽高比为16:9，同时兼容标准清楚度数字电视信号，并能解码，输出多声道声音信号。为做好河北省内使用有线高清数字电视机顶盒功效和性能规范工作，特制订本规范。本规范附录组成本规范不可分割组成部分，视同本规范实施。本规范于6月18日首次公布，6月18日正式实施。本规范由河北广电信息网络集团股份提出及归口。本规范起草单位：河北广电信息网络集团股份。本规范起草人：第一章适用范围及引用标准一、适用范围本规范适适用于在河北省内使用有线高清数字电视机顶盒，要求了有线高清数字电视系统用户端机顶盒基础配置、功效和关键性能参数要求等相关内容。本规范作为河北省有线高清数字电视机顶盒入围测试依据。二、引用标准和文件下列条款经过本规范引用而成为本规范条款。通常注明日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本规范，然而，激励依据本规范达成协议各方研究是否可使用这些文本最新版本，通常不注明日期引用条款，其最新版本适适用于本规范。1、GB/T 17975.1-信息技术 运动图像及其伴音信息通用编码 第1部分：系统2、GB/T 17975.2-信息技术 运动图像及其伴音信号通用编码 第2部分：视频3、GB/T 17975.3-信息技术 运动图像及其伴音信号通用编码 第3部分：音频4、GD/J12-国家广播电影电视总局有线数字电视系统用户接收解码器（机顶盒）技术要求和测量方法（暂行）5、GB13837 -声音和电视广播接收机及相关设备无线电干扰特征限值和测量方法6、GB6833-86 电子测量仪器电磁兼容性试验规范7、GB8898- 音频、视频及类似电子设备 安全要求8、GB2099.1 家用和类似用途插头插座第一部分：通用要求9、GB1002-1996 家用和类似用途单相插头插座型式、基础参数和尺寸10、GY/Z175- 数字电视广播条件接收系统规范11、GY/T230- 数字电视广播业务信息规范12、GY/T201-数字电视系统中数据广播规范13、GY/T231-数字电视广播电子节目指南规范14、GY/T134-1998 数字电视图像质量主观评价方法15、GB2312-1980 信息交换用汉字编码字符集16、GB3174-1995 PAL-D制电视广播技术规范17、GB/T 11318.1-1996电视和声音信号电缆分配系统设备和部件 第1部分：通用规范18、GB/T 18239-集成电路（IC）卡读写机通用规范19、GB/T 16649.1-识别卡 带触点集成电路卡第1部分 物理特征 20、GB/T 16649.2-识别卡 带触点集成电路卡第2部分 触点尺寸和位置21、GB/T 16649.3-识别卡 带触点集成电路卡第3部分 电信号和传输协议22、GB/T 14960-1994电视广播接收机用红外遥控发射器技术要求和测量方法23、GY/T170- 有线数字电视广播信道编码和调制规范24、GY/T192- 数字音频设备满度电平25、国家广播电影电视总局有线数字电视机顶盒和遥控器功效实施指导意见26、有线数字电视电子节目指南指导性意见（暂行）27、ETSI TR 101290 Measurement guidelines for DVB systems28、SJ/T 11327-数字电视接收设备接口规范 第一部分：射频信号接口29、SJ/T 11328-数字电视接收设备接口规范 第二部分：模拟音频信号接口30、SJ/T 11329-数字电视接收设备接口规范 第三部分：复合视频信号接口31、SJ/T 11330-数字电视接收设备接口规范 第四部分：RGB模拟基色视频信号接口32、SJ/T 11331-数字电视接收设备接口规范 第五部分：亮度、色度分离视频信号接口33、SJ/T 11332-数字电视接收设备接口规范 第六部分：YPBPR模拟分量视频接口34、SJ/T 11333-数字电视接收设备接口规范 第七部分：传送流接口35、SJ/T 11325-数字电视接收及显示设备可靠性试验方法36、SJ/T 11326-数字电视接收及显示设备环境试验方法三、通用要求1、经过国家广播电影电视总局入网检测，取得广播电视入网认定证书。2、经过中国质量认证中心中国国家强制性产品认证证书（CCC认证）。3、经过了经河北广电信息网络集团股份正式认可CA厂家相关CA测试认证。4、支持数据广播。移植河北广电网络集团企业指定双向浏览器。5、经过在国家、省质量监督局立案第三方测试机构平均无故障时间测试。6、能够支持多业务应用，适用多个接口规范，含有较强网络适应能力。7、除符合上述标准外，还应符合以下标准：产品安全性符合GB4943；可靠性符合GB5080.7；抽样方案符合GB2828；环境试验符合GB2421-2423；汉字编码字符集应符合GB2312或GB13000。8、机顶盒生产厂家应含有一定生产规模，在行业中含有相当著名度，企业含有完善质量确保体系和售后服务体系，机顶盒厂商需提供产品老化方案及完善质检规范。9、机顶盒生产厂家需提供关键元器件明细清单。10、机顶盒装箱清单最少有含有以下器件：有线数字电视机顶盒 一台使用说明书 一本遥控器 一个分量线 一根AV线 一根HDMI连接线 一根射频连接线（2米） 一根射频环通线（1.5米） 一根IEC-F转换头 一个电池 一对保修卡 一张第二章机顶盒基础功效及性能参数一、基础功效要求1、支持MPEG-1、MPEG-2 MPML和MPEG-2 MPHL视频解码。2、支持MPEG-1-Audio Layer/、MPEG-2-Audio和AC3立体声音频解码。3、兼容高清/标清有线数字电视信号。4、支持符合标准电子节目指南（EPG）信息。详见附录4： EPG选型规范。5、含有全功效遥控操作。兼容两种键值遥控器。详见附录3：遥控器规范。6、支持PAL/NTSC格式信号自动识别和转换，不一样分辨率自动调整为满屏显示。7、 支持单声道、双声道、立体声音频输出，音量分级 32级。支持节目播放时对声音进行控制，包含增减音量、声道切换和静音。在静音状态下按音量增减即退出静音状态。8、 含有汉字OSD显示界面，视频上迭加透明或半透明图像和文字。9、 支持GB2312、GB13000编码标准字库。10、 支持64 QAM和256 QAM解调。11、机顶盒含有CA和IC卡接口，集成运行商指定CA系统；可同时支持机卡绑定（基于内存方法实现一机一卡、一机多卡及一卡多机绑定）和不绑定两种方法。12、支持数据广播、音频广播、NVOD、公告等功效。13、支持软件在线自动更新。详见附录3：Loader选型规范14、支持电视邮件发送,即从SMS发送文字信息给机顶盒用户（包含催缴费信息、升级信息等）。 15、开机界面分为两层，第一层进入甲方LOGO界面，然后自动进入导航主页，如用户不进行任何操作，超出5秒，自动跳到上次关机时视频节目播出。假如导航主页不能正常工作，自动跳到上次关机时视频节目播出。16、支持屏幕保护，当RF输入信号丢失，机顶盒输出画面应在5秒内变为黑场并显示信号中止提醒，不得停留在丢失信号前最终一帧画面上。频道节目切换，不能出现黑屏和马赛克，不能出现伴音噪声。17、菜单界面模式、选项按甲方提供要求设计。（见附录2：机顶盒菜单界面、结构布局要求）。18、节目列表中每套节目均显示该节目是否为加密节目和是否已订购。19、可依据个人喜好自行定义喜爱频道节目,并可实现喜爱频道节目标浏览、添加、删除，喜爱频道最少4个分类。20、支持系统相关信息显示，包含：机顶盒号、智能卡号、软件版本、硬件版本、LOADER版本、机顶盒IP地址和MAC地址；支持功效信息进度条显示。支持目前节目相关参数显示：最少显示日期、时间、频道号、节目名称、节目进度、PMT及视音频PID、PCR_PID、调制频率、符号率、调制方法、声道状态、锁定状态、信号相对强度和质量、IP地址等。21、支持系统相关参数设置，包含：系统语言选择、菜单背景亮度及透明度、节目信息显示时间、自动开关机、时区、密码锁等。 22、数据广播要做成电视频道化显示。23、含有USB2.0(high speed)接口及网口(Rj45接口，10/100M自适应)。支持TCP/IP协议栈、SSP协议、 LSCP协议。支持动态获取IP地址，支持DHCP设备类型选项。24、机顶盒必需集成支持双向应用影立驰浏览器并可经过浏览器访问网页。25、机顶盒必需能够扩展集成指定VOD等交互业务。26、双向机顶盒支持协议网络协议：机顶盒需要支持DHCP扩展协议，实现以下网络协议：IP: RFC 791-Internet ProtocolTCP: RFC 793-Transmission Control ProtocolUDP: RFC 768-User Datagram ProtocolDHCP: RFC 2131-Dynamic Host Configuration Protocol支持静态配置IP地址支持动态获取IP地址，开发DHCP设备类型选项以适应STB、VOIP、PC从不一样DHCP服务器获取不一样类别地址。27、相关双向机顶盒获取ip地址方法A、机顶盒开启不获取ip地址B、机顶盒在开启双向业务时候获取ip地址C、机顶盒在退出双向业务时候不释放ip地址D、机顶盒取得ip地址后，再进双向业务，不再反复获取ip地址E、机顶盒关机或待机释放ip地址28、含有HDMI输出接口，同时必需含有HDCP数字版权保护功效。29、高清数字电视机顶盒能依据码流自动判别高清、标清节目。屏幕显示百分比设为三档：4：3/16：9/自动。当设置为自动时，在播放标清节目时，自动转换为4：3模式；在播放高清节目时，自动转换为16：9模式，默认选项是“自动”。30、支持支持CVBS、YPbPr/VGA、S-Video、HDMI接口OSD和视频同时输出，支持OSD真彩输出；支持数字音频输出接口：S/PDIF。31、支持视频解码格式为1080i、720p、576p、576i等多个输出模式，在这多个模式下菜单大小必需是一样。32、支持当地图片格式：JPG、PNG、BMP、GIF；33、支持FAT32、NTFS文件系统。34、支持PAL/NTSC制式，在两种制式下菜单输出效果一样。二、基础技术参数及配置要求1、输入信号和解调性能技术要求序号项 目技 术 要 求备 注1工作频率范围111MHz862MHz2频道带宽8 MHz3射频输入电平40dBV80dBV调制方法64QAM4射频输入阻抗755射频输入反射损耗8 dB6解调方法64QAM、256QAM7C/N门限26dB33dB64QAM256QAM8频率捕捉范围150KHz64QAM,6.875Mbaud9支持符号率范围3.66.952Mbaud64QAM10视频解码方法MPEG-1、MPEG-2MPML、MPEG-2MPHL11输出格式1080i50、720p60、576p50、576i50、PAL/NTSC自动12图像分辨率支持19201080i, 1280720p,720576p,720576i四种13音频解码方法MPEG-1/2、AC3支持单声道/双声道/立体声/联合立体声音频输出14音频取样率32、44.1、48KHz15PCR抖动适应能力500ns，-500ns16开机时间15s开机后看到任一电视画面（不含LOGO画面）时间17频道切换时间1.5s切换无黑屏、无屏幕抖动、无马赛克等现象，切换时主观无显著感觉18多节目支持能力大于300套19音频电平控制/记忆能记忆并保留不一样节目标音频电平设置和调整20I、Q幅度不平衡解调能力10%21I、Q相位差解调能力5度22抗脉冲干扰能力25s10HZ反复频率23抗同频单频干扰抑制比27 dB40 dB64QAM256QAM24抗微反射能力-10dB （0.5s）-15dB （1.0s）-20dB （1.5s）-30dB （5.0s）-35dB （5.0s）2、视频输出技术要求序号项目技术要求备注1视频输出幅度70070mVp-p模拟复合视频2视频同时幅度30030mVp-p模拟复合视频3视频幅频特征0.8 dB1 dB+0.5/-4 dB4.8MHz以内4.85 MHz5.5 MHz4视频信杂比(加权)56 dB模拟复合视频5K系数4%模拟复合视频6微分增益（P-P）8%模拟复合视频7微分相位（P-P）8度模拟复合视频8亮度非线性8%模拟复合视频9色/亮度增益差5%模拟复合视频10色/亮度时延不等50ns模拟复合视频11HDMIHDMI1.1、HDCP1.1或更高必需含有HDCP数字版权保护功效3、音频输出技术要求序号项目技术要求备注1音频输出电平-8 dBu负载6002音频失真度1.5%3音频幅频特征+1/-2 dB60Hz18KHz4音频信噪比（不加权）70dB5音频左右声道相位差5度60Hz18KHz6音频左右声道电平差0.5dB60Hz18KHz7音频左右声道串扰-70dB8音频对视频时间差+90-185ms4、CPU及多种存放器硬件配置要求序号项目技术指标备注1CPU工作主频不低于200MHz提议采取STx77102EEPROM8 Kbytes3Flash16 Mbytes4内存64MbytesDDR工作频率200MHz CL35TUNER满足省网规范中输入信号和解调性能技术要求提议采取THOMSON DCT704X + GX1001或THOMSON DCT704X + ST0297D或PHIPHS CD1616 + DC采取并行TS输出6网口芯片10/100Mbps自适应网络接口7IR遥控器低电平输入有效触发5、物理接口技术要求序号项目技术要求备注1射频输入接口75，F型英制或IEC Female座2射频环通输出接口75，IEC公头无源方法3复合视频输出接口75，RCA接口1路必备4S-VideoS-Video输出1路必备5YPbPr75，RCA接口1路6VGAVGA接口（DB-15型）1路7HDMIHDMI接口（A型）1路(必需含有HDCP数字版权保护功效)8音频输出接口RCA型：低阻，不平衡1组必备9音频输出接口S/PDIF, 光纤、同轴1路必备10网口RJ45接口1路必备11USB接口USB2.0最少1路12电源开关6、工作条件要求序号项目要求备注1电压范围交流， 150V240V2电压频率50+2Hz3工作温度040湿度20%90%4功耗工作状态：30W7、前面板功效要求状态指示灯：显示电源、待机和输出锁定状态。按键：待机、方向键（上、下、左、右）、菜单、确定。智能卡插槽：1个。红外遥控接收头：38 KHz。面板显示：提议采取真空荧光显示器(VFD)。可确保在不使用遥控器情况下完成基础操作。8、菜单功效显示以下：主菜单频道列表影视点播信息服务节目预告频道管理授权管理系统设置手动搜索自动搜索全频段搜索喜爱、锁定、排序、删除设置节目预告、节目预约网络设置主页设置IP地址设置屏显保留时间父母控制菜单语言设置密码设置频道搜索游 戏机顶盒基础信息恢复出厂设置透明度设置自动开关机设置信号状态软件更新互动电视股市财经9、机卡绑定经过软件方法，能够实现“一机一卡”绑定功效，确保授权安全有效。机顶盒厂家和运行商签署“保密协议”，确保算法和密钥安全性。10、机顶盒NVOD要求机顶盒支持NVOD功效，本部分要求了机顶盒NVOD应用具体要求、操作方法。10.1 信息获取当重新开机、天天2点后或EIT版本号发生改变时，重新搜索并存放NVOD节目信息。搜索完一次NVOD节目信息后，可存放信息，再进入NVOD时，不进行搜索直接进入。当NVOD节目只是播出时间改变时，后台自动更新，更新时不显示提醒信息。NVOD节目标传输信息及节目描述信息全部以前端发送SI信息中获取。10.2 点播界面要求(1) 用户可经过遥控器快捷键或机顶盒功效菜单进入NVOD应用。(2) 不管前端编排几天节目，只正确显示当日2点至次日2点之间全部NVOD节目标名称和节目描述信息，可支持不少于12个汉字节目名称显示和最少125个汉字节目描述信息。(3) 支持NVOD节目播放时间列表检索，可完整显示正在播放和将要播放节目播放时间。隐藏已经播完时间列表。(4) NVOD节目显示次序根据NIT表中ts-id和service-id排序。10.3 节目预定及提醒管理功效(1) 支持还未播放节目标预定和取消预定，可查看和更改节目预定信息。预定相同开始播放时间NVOD节目，系统给出提醒信息，当预订两个节目时间发生冲突时（开始时间相差少于或等于1分钟）,系统弹出预定节目播出时间冲突提醒信息，并可选择是否预定第二个节目，如确定预定第二个节目，则取消前一个节目标预定，预定目前选中节目。(2) 预定节目播出前提醒：在开机状态下，不管机顶盒处于何种应用环境下，当距离预定节目开始还差1分钟时，出现节目立即开始提醒信息，在确定收看后，到预定节目开始时，自动切换至预定节目所在频道；如取消预定节目标收看，则保持目前正在收看节目标状态；若在一分钟内没有受到干预，则默认为确定。10.4 节目播放中按键控制(1) 支持节目播放过程中，快捷键调出节目信息（包含节目名称、开始时间和结束时间、价格信息等）。(2) 支持节目播放时对声音进行控制，包含增减音量、声道切换和静音。在静音状态下按音量增减即退出静音状态。(3) 支持从点播节目中退出或进入待机，但从正在播放点播节目中退出必需有提醒信息，需经用户确定后，回到NVOD节目列表，再次按“退出”键退出。(4) 按键保护功效。在播放点播节目过程中，用户除按信息键、状态键、音量增减键、声道键、静音键、退出键、返回键及待机键以外，其它功效键机顶盒不响应。10.5 NVOD频率存放和更新经过节目搜索，可存放最少10个NVOD频点并支持掉电记忆；当NVOD频点频率更新后，可经过节目搜索更新频率。 第三章 定制技术要求一、节目搜索机制本部分关键说明常规业务搜索方法。机顶盒开启时，若机顶盒保留频道列表为空，机顶盒自动开始搜索并给出提醒信息，搜索时应显示相关提醒信息（包含频点频率、信号状态、节目名称和搜索到节目总数量等），搜索完成后自动保留。若频道列表不为空且无相关参数改变，则不进入搜索界面。若前端参数发生改变，则参见本章第三节（机顶盒对前端参数改变匹配）。1、搜索方法1.1自动搜索：机顶盒预先设定搜索频点（586MHz、307MHz）、符号率 6.875MBaud、调制方法 64QAM，机顶盒应根据上述频点次序依次搜索，直到找到NIT表为止，然后解释NIT并依据NIT网络及TS流描述信息对各业务频点进行自动扫描搜索，并按要求方法对业务进行分类及排序（详见本节2.3 业务分类及排序）；若在上述频点均未搜到相关信息，则给出必需提醒。 1.2手动搜索：提醒用户输入搜索必需参数（起始频率、终止频率、符号率、调制方法），机顶盒应能调谐到该频率范围内有效频段，且只搜索本频段内节目，并按要求方法对业务进行分类及排序（详见本节2.3 业务分类及排序）。1.3全频道搜索：用户选择此项功效后，机顶盒应能按现行中国频道计划标准依次搜索全部频道（频率范围111MHz862MHz），待搜索完成后，按要求方法对业务进行分类及排序（详见本节2.3 业务分类及排序）。1.4、县市节目搜索机制：考虑到县市节目当地插入需要，各市分前端将数字信号传输到县级机房，县级当地信号经编码、调制和前端信号混合后传输到用户，因为该频点信号中只包含PAT、PMT等PSI信息，故采取以下搜索机制：分前端播发唯一NIT表（含该区域内县级频道列表，各县使用相同频率在本区域内传输），机顶盒在以自动方法搜索时，应按NIT中频率列表搜索该频点，检测PSI/SI信息，如检测不到SDT，该频点上业务名称应在默认搜索频点（586MHz等）SDT other中取得。2、搜索时间控制因为数字电视业务种类繁多及数量庞大，机顶盒在搜索业务时应加紧搜索进度，即机顶盒应能有效利用前端播发PSI/SI信息表，以缩短搜索时间，为此要求机顶盒在节目搜索时使用以下规则：2.1默认搜索方法：自动搜索，且只对NIT中列出频点进行搜索。 在前端播发每个TS中，均包含有符合DVB标准PSI/SI表，通常地，机顶盒在其中可找到业务对应信息： NIT：前端网络号、名称，每个频点业务参数及业务类型（service_id、service_type）。 PAT：本频点节目参数，program_number（即service_id）、PMT_PID 等。 CAT：节目标加密信息。 PMT：组成每个业务组件PID。节目视音频信息。SDT：业务名称（service_name）描述等。音频以multilingual_service_name_descriptor做为声道描述。 EIT：节目搜索时不检测EIT。待正常接收后，再依据用户操作进行相关搜索。2.2 搜索过程中，如发觉NIT指示某一频点无PAT（即某一频点上无节目或无法调谐），应跳至下一频点，并删除无用信息。调谐检测通常应2秒。2.3 业务分类及排序机顶盒对搜索到业务按下表进行分类，然后在每一类中按本条第二项要求进行排序。 业务分类：前端对播出业务进行种类描述，关键是在NITservice_list_descriptor中，其中service_type值用于标识业务种类。业务分类以下： Service_type(业务类型)描 述0x00预留使用0x01数字电视业务(标清)0x02数字音频广播业务0x03图文电视业务0x04NVOD参考业务0x05NVOD时移业务0x06马赛克业务0x07PAL制编码信号0x08预留使用0x09预留使用0x0A调频广播0x0BNTSC制编码信号0x0C数据广播业务0x0D公共接口使用预留0x0ERCS映射0x0FRCS FLS0x10MHP业务0x11高清节目0x120x7F预留使用0x800xFE用户定义0xFF预留使用 分类业务排序： 机顶盒在对搜索到全部业务进行分类后，应按下述要求对业务进行排序，第一，删除只有PMT_PID而无其它组件PID业务（包含仅有ECM业务）；第二，对其它业务根据program_number（service_id）从小到大进行排序，要求支持四位数service_id号；第三，机顶盒根据program_number（service_id）排序自动编排该业务频道号进行保留和显示。3、音频声道控制 前端对播发数字电视业务及音频广播业务音频参数全部有对应描述，机顶盒在搜索节目时，应检索对应声道信息，正确设定业务声道状态。对于声道参数描述要求详见（机顶盒音频声道控制）。4、业务信息描述 机顶盒完成搜索后应对业务进行必需标识，如标识加密业务、多伴音业务等，并对业务相关信息进行存放；需要时，用户可经过遥控器按键提取业务参数。业务参数最少包含：PMT及视音频PID、PCR_PID、调制频率、符号率、调制方法、声道状态、频道号、节目名称、TS流ID、网络名称及ID、彩色电视制式（PAL/NTSC）、机顶盒软硬件版本信息等。5、节目列表编辑搜索完成后，支持用户对节目列表进行编辑，包含节目删除、加锁、移动、排序等。同时在节目列表中可用小窗口显示相对应节目内容。6、节目浏览和预定搜索完成后，支持用户根据某一节目类型（比如高清、电视、广播等）进行浏览和预订。二、机顶盒音频声道控制前端对播发数字电视业务及音频广播业务音频全部有对应描述，机顶盒应能依据前端发送声道标识，自动确定并保留每套节目标声道设置。1、声道标识定义SDT 中multilingual_service_name_descriptor作为左、右声道设置标识，本规范要求只需在SDT中检测该描述符。2、声道描述：按以下语法结构描述语 法位数助记符multilingual_service_name_descriptor() descriptor_tag8uimsbf descriptor_length8uimsbf for(i=0;iN;i+) ISO 639_2_language_code24bslbf service_provider_name_length8uimsbf for(j=0;jN;j+) Char8uimsbf service_name_length8uimsbf for(j=0;jN;j+) Char8uimsbf 对multilingual_service_name_descriptor中ISO 639_2_language_code做以下定义：当ISO 639_2_language_code= ste为立体声，当ISO 639_2_language_code=lef为左声道，当ISO 639_2_language_code=rig为右声道；机顶盒搜索时应根据该节目声道描述正确设置声道并保留。3、假如SDT中没有以上描述，机顶盒搜索时将该节目标声道设置默认为左声道。三、机顶盒对前端参数改变匹配1、 前端网络参数重新配置：前端网络参数重新配置，是指前端网络名称及ID改变、原TS流播出频率改变、节目重新打包、TS流ID改变、符号率及调制方法等发生改变情况。上述情况发生时，前端播出NIT将发生对应改变（其它PSI/SI表也会随之改变），机顶盒每间隔10秒对NIT表中版本号进行一次侦测，当侦测到前端播发NIT表版本号和机顶盒中保留版本号不一致时，机顶盒应在开机或换台时和存放相关参数进行比较。当发觉NIT版本不一致时,同时比较该表中network program update descriptor描述符里Program_update位，假如和机顶盒中保留节目更新标志位值不一样则进行自动搜索，假如相同则不进行搜索（注：当Program_update值为0时，机顶盒不更新频道，仅保留该0值）。如只是业务网络信息（传输流号，频率，符号率及调制方法等）发生改变，或节目信息（视音频pid, CAT pid, PCR pid，节目名称、类型等）发生改变，而无业务增减及频道号改变，则自动更新存放网络及节目参数。若有业务增减或频道号改变，则给出频道更新信息提醒，根据新PSI/SI描述更新频道网络信息和节目信息，完成后给出提醒信息“节目已更新完成”。定义机顶盒节目更新标志位条件以下：NIT版本号改变不再作为引发机顶盒自动搜索唯一条件，在NIT 表中增加私有描述符，定为network program update descriptor描述符，描述子标签值定为0X80，利用该描述符Program_update位作为节目更新标志位（8 bit），从0到255循环。（注：机顶盒节目更新标志位出厂默认值为0）。机顶盒要保留network program update descriptor描述符第12字节Program_update数值，该值应为目前NIT表里提取值。NIT表里 network program update descriptor 描述子定义以下：SyntaxNo. of bitsIdentifierUpdateprogram_descriptor（） Descriptor_tag = 0x80 8 Uimsbf Descriptor_length 8 Uimsbf Transport_stream_id 16 Uimsbf Original_network_id 16 Uimsbf Service_id 16 Bslbf Linkage_type=0x09 8 Uimsbf OUI_data_length 16 Uimsbf For(i=0;iN;i+) Program_update8 Bslbf Download_PID 16 Uimsbf Hardware_version 32 Uimsbf Software_version 32 Uimsbf Serial_number_start 24 Uimsbf Serial_number_end 24 Uimsbf Reserved 32 Uimsbf User_define_data_length 8 Uimsbf User_define_data_byte 8 Uimsbf Program_update: 节目更新标志位，当该值为“0”时机顶盒不触发更新频道；其它位河北广电保留使用；2、前端节目参数发生改变： 目前端某一节目（或多个节目）参数发生改变时，如视音频pid、PMT pid、 PCR pid、加密情况、节目名称、类型等发生改变，通常该节目标PMT及所在TS流PAT内容会发生对应改变（此时NIT不改变）。机顶盒应实时侦测前端节目参数调整，如发觉业务PAT及PMTVersion_number改变时，则自动搜索已调谐TS流，重新调整该业务参数，并正常锁定播出，且更新存放该业务参数及PAT/PMTVersion_number。3、在进行机顶盒恢复出厂设置操作时，清空机顶盒中存放频道列表，同时清空机顶盒保留前端播发全部频道更新标识。 出厂默认设置以下参数：搜索频点： 586MHz，307MHz符号率： 6.875Mbaud调制方法： 64QAM默认声道： 左声道密码缺省值： 0000音量输出幅度：满幅度2/3四、机顶盒时钟、定时器、密码设置1. 机顶盒时钟 机顶盒应自带时钟，在各应用模块显示及使用时钟应以前端播发TDT OTC时钟为准，且在开机时自动校准，同时能进行时区调整；在相关界面为用户显示目前时间。2. 机顶盒定时器 定时器用于业务中事件预定，定时器触发将引发机顶盒切换到该定时器设定服务。这种定时器在EPG或NVOD应用中被设置。 一个定时器描述包含以下信息：频道号码、频道名称、开始时间和日期、结束时间和日期等。机顶盒应最少管理32个定时器，且能随时进行查看。3. 密码设置 密码可使用户对机顶盒中频道、事件和功效实现保护。当要进入被保护频道、事件或功效时，需输入用户自己设定密码。密码是四位数字代码。运行商可在菜单界面中经过组合按键方法（设置、F1、频道）重置密码为缺省值（0000）。五、对机顶盒序列号要求 本节要求了机顶盒序列编号，机顶盒序列号分内置序列号和外置序列号。1. 内置序列号要求此序列号在机顶盒用户界面中可查询；此序列号可用于支持软件更新；此序列号是唯一，不能反复，而且和外置序列号一一对应；此序列号为16进制，共4 字节；即0x00000000 0xFFFFF
