电机调试指导说明书样本.doc

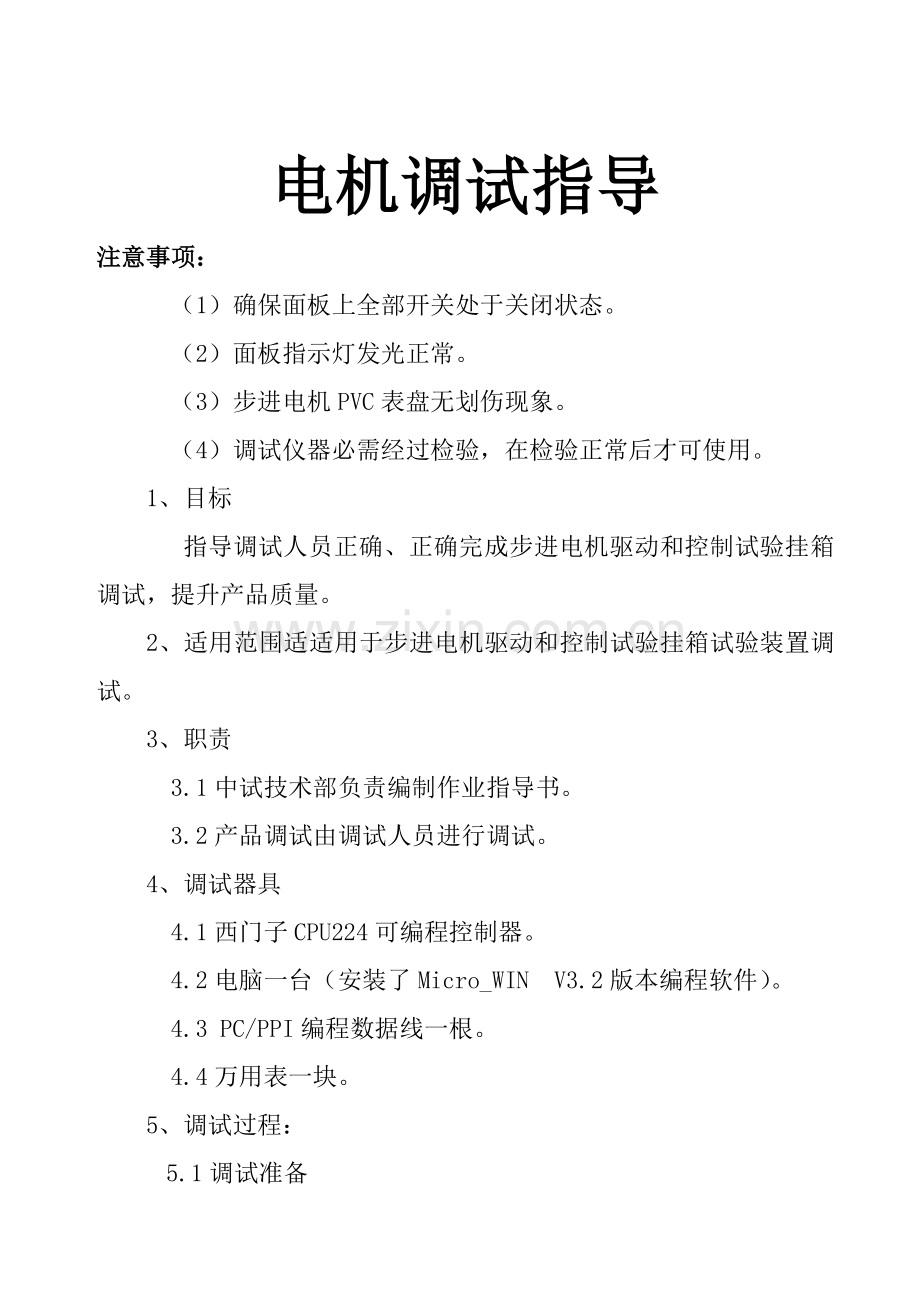

电机调试指导
注意事项：
（1）确保面板上全部开关处于关闭状态。
（2）面板指示灯发光正常。
（3）步进电机PVC表盘无划伤现象。
（4）调试仪器必需经过检验，在检验正常后才可使用。
1、目标
指导调试人员正确、正确完成步进电机驱动和控制试验挂箱调试，提升产品质量。
2、适用范围适适用于步进电机驱动和控制试验挂箱试验装置调试。
3、职责
3.1中试技术部负责编制作业指导书。
3.2产品调试由调试人员进行调试。
4、调试器具
4.1西门子CPU224可编程控制器。
4.2电脑一台（安装了Micro_WIN V3.2版本编程软件）。
4.3 PC/PPI编程数据线一根。
4.4万用表一块。
5、调试过程：
5.1调试准备
a.目视面板，面板表面无划伤、磕碰、变形，面板上字迹清楚。
b.用万用表欧姆档检测全部钮子开关。
c.将电脑开机，在Micro_WIN软件下打开四相步进电机试验程序。
d.用PC/PPI编程数据线将电脑和西门子CPU224可编程控制器连接。
5.2调试软件
a.在MicroWIN软件下单击 图标，显示通讯对话界面，双击 图标，经数秒，出现（5—2图）所表示图标，显示连接正常。单击确定按钮后，结束通讯。

b.单 击 下载按钮，显示下载成功。
单击确定。

在5.2a中如出现COM端口不对，可按以下内容操作。
双击PC/PPI线图标（如5—2）所表示，显示下图

再单击Properties...按钮，显示下图。

在COM Port: 处切换COM1和COM2口。最终单击OK按钮。
5.3硬件连接
按下列要求连接导线
输入接线关系
I0.0
K1
I0.1
K2
I0.2
K3
I0.3
ST
I0.4
SF
I0.5
SR
输出接线关系
Q0.0
A
Q0.1
B
Q0.2
C
Q0.3
D
另外，面板电源接PLC电源，面板COM口接PLCCOM口。
5.4运行调试
a. .在电脑上 ，单击 运行按钮后显示右图 ，
单击确定，结束对话框。CPU在运行状态下工作。

b. 四拍调试程序（单四拍程序和双四拍程序）运行时必需关闭单双八拍钮子开关，
且单四拍和双四拍钮子开关不可同时打开。
（1）拨动单四拍钮子开关，选择单四拍程序；拨动开启开关，开启程序。
四相步进电机按单四拍运行，模拟指示灯同时运行。
（2）拨动双四拍钮子开关，选择双四拍程序；拨动开启开关，开启程序。
四相步进电机按双四拍运行，模拟指示灯同时运行。
c.单双八拍调试程序。
打开单双八拍开关，选择单双八拍程序；打开开启开关，开启程序。
步进电机按单双把拍运行。
注意：在步进电机调试任何时刻均可拨动正反切换开关，改变运行程序，从而改变
步进电机运行方向。
6、送检
