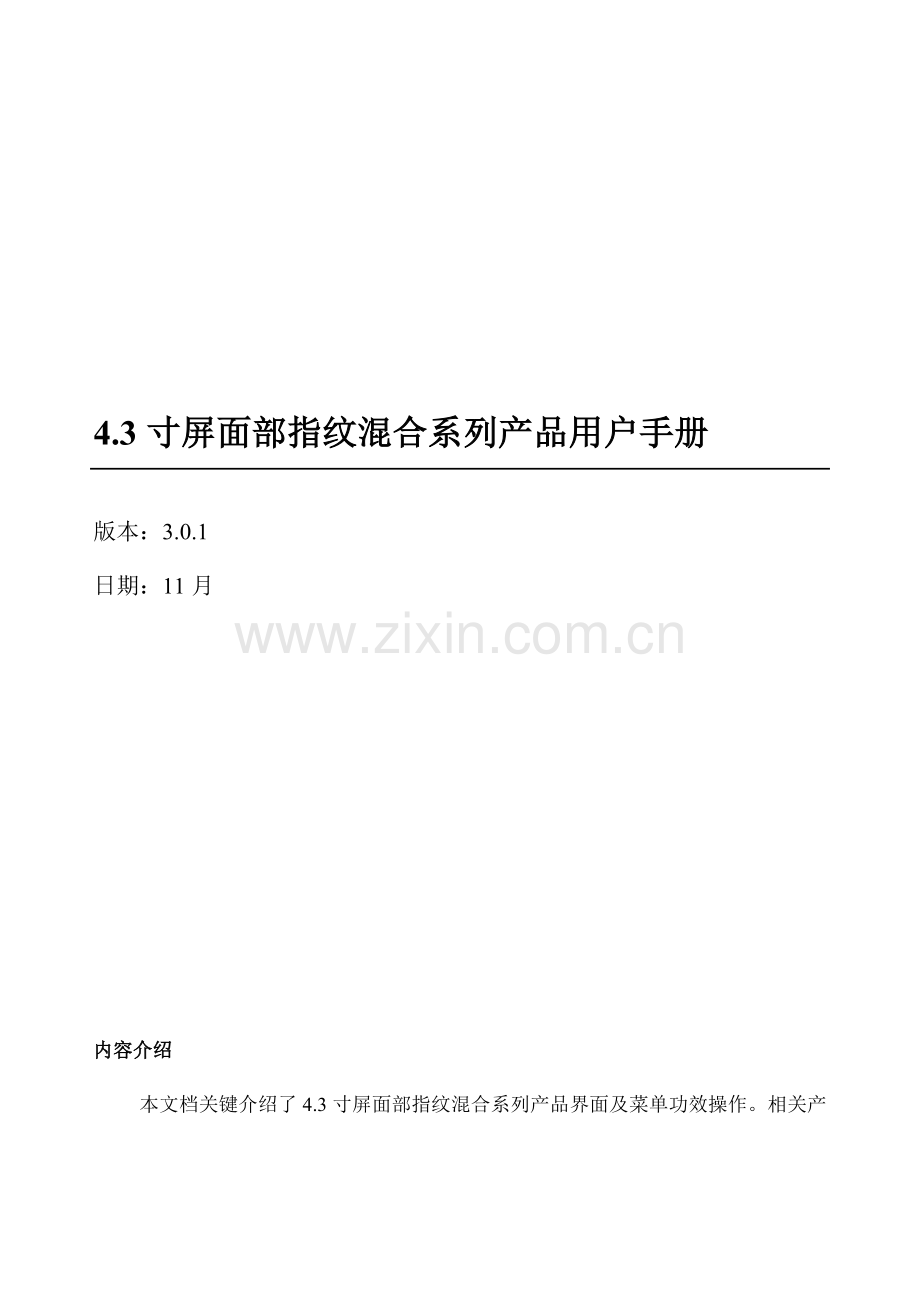

iface系列系列产品用户基础手册说明指导书.doc

4.3寸屏面部指纹混合系列产品用户手册

版本：3.0.1
日期：11月

内容介绍
本文档关键介绍了4.3寸屏面部指纹混合系列产品界面及菜单功效操作。相关产品安装请参见《面部识别系列产品安装指南》。
目录
1 使用须知 - 1 -
1.1 人员站立位置、面部表情及站立姿势 - 1 -
1.2 登记姿势 - 2 -
1.3 按压指纹方法 - 3 -
1.4 触摸屏使用方法 - 4 -
1.5 触摸按键操作 - 5 -
1.6 产品外观 - 6 -
1.7 初始界面 - 7 -
1.8 验证方法 - 8 -
1.8.1 指纹验证 - 8 -
1.8.2 人脸验证 - 10 -
1.8.3 密码验证 - 13 -
1.8.4 ID卡验证 ★ - 14 -
2 主菜单 - 16 -
3 用户管理 - 18 -
3.1 新增用户 - 19 -
3.1.1 输入工号 - 20 -
3.1.2 输入姓名 - 21 -
3.1.3 登记指纹 - 22 -
3.1.4 登记密码 - 23 -
3.1.5 登记人脸 - 24 -
3.1.6 组编号 - 25 -
3.1.7 ID卡登记 ★ - 26 -
3.1.8 Mifare卡登记 ★ - 27 -
3.1.9 修改用户权限 - 27 -
3.1.10 登记照片 - 28 -
3.2 编辑用户 - 29 -
3.3 删除用户 - 30 -
3.4 查找用户 - 31 -
3.4.1 工号检索 - 31 -
3.4.2 姓名检索 - 32 -
4 通讯设置 - 33 -
4.1 网络设置 - 33 -
4.2 串口设置 - 34 -
4.3 WIFI设置★ - 35 -
4.4 韦根输出 - 37 -
4.4.1 Wiegand 26-bits 格式输出说明 - 37 -
4.4.2 Wiegand 34-bits 格式输出说明 - 39 -
4.4.3 自定义格式 - 40 -
5 系统设置 - 44 -
5.1 基础参数 - 44 -
5.2 界面参数 - 45 -
5.3 指纹参数 - 46 -
5.4 人脸参数 - 47 -
5.5 考勤参数 - 48 -
5.6 固件升级 - 49 -
6 数据管理 - 50 -
6.1统计查询 - 51 -
6.2工作号码 - 52 -
7 U盘管理 - 54 -
8 键盘定义 - 55 -
9 自动测试 - 57 -
10 屏幕校准 - 58 -
11 闹铃设置 - 59 -
12 门禁设置 - 61 -
13 日期时间设置 - 62 -
13.1 设置日期时间 - 62 -
13.2 设置夏令时 - 63 -
14 系统信息 - 65 -
14.1 统计容量 - 65 -
14.2 设备信息 - 66 -
14.3 电源信息★ - 66 -
附录 - 67 -
附录1 文字输入操作说明 - 67 -
附录2 宣传图片上传规则说明 - 69 -
附录3 Wiegand介绍 - 70 -
附录4 USB Host - 71 -
附录5定时状态转换 - 71 -
附录6 Photo ID功效 - 72 -
附录7 相关包含人权隐私方面申明 - 73 -
附录8 环境保护使用说明 - 74 -

1 使用须知
1.1 人员站立位置、面部表情及站立姿势
1) 推荐人员站立位置（见右图）：
推荐人员和设备之间距离为0.5米（适用身高范围1.5米-1.85米），可依据设备获取人脸图像效果进行调整，当人脸图像较亮时可合适向后移动；当人脸图像较暗时可合适向前移动。

2 ) 推荐人脸面部表情和多个影响使用效果面部表情：

3 ) 推荐人员站立姿势和多个影响使用效果站立姿势：

注意：登记和使用过程中，请保持自然面部表情和站立姿势。
1.2 登记姿势
在登记过程中，尽可能使人脸显示在屏幕中心位置，并依据设备屏幕及语音提醒，将眼睛置和绿色框内。在人脸登记过程中您需要前后移动来调整眼睛位置。登记姿势以下所表示：

1.3 按压指纹方法
推荐手指：食指、中指或无名指；避免大拇指和小拇指（因为它们按压采集窗口时通常很拙笨）。
1) 正确手指按压示意图：

手指平压于指纹采集窗口上
指纹纹心尽可能对正窗口中心

倾斜

太靠下
垂直
太偏
2) 多个错误按压方法：

请采取正确指纹按压方法进行登记和比对，本企业不负担因为用户操作不妥而造成识别性能降低带来后果，本企业对此保留最终解释权和修改权。

1.4 触摸屏使用方法
使用手指指尖或指甲部位点击触摸屏，接触面积过大可能影响触摸屏使用效果，以下图所表示。

当触摸屏反应不太灵敏时，可进入菜单进行屏幕校准。在屏幕上按【Menu】键—>【屏幕校准】，出现十字图形。请用手指点击十字中心交叉点，连续五次正确点击后，自动返回主菜单，再按【返回】键返回初始界面。参见本手册“10 屏幕校准”介绍。

当触摸屏上有污垢或灰尘时，可能影响触摸屏使用操作。在使用过程中，请注意保持触摸屏清洁。

1.5 触摸按键操作
1) 输入数字。点击【工号】按钮，系统将自动弹出数字输入界面，输入数字后，按【OK】键保留并退回到上一级操作界面。

2）输入汉字。点击【姓名】按钮，系统将自动弹出文字输入界面，输入文字后，按【X】键保留并退回到上一级操作界面。

3）修改参数。点击系统显示默认参数，将自动切换其它参数。

1.6 产品外观
指示灯

触摸屏

触摸按键

指纹头

ID卡刷卡区

摄像头

1.7 初始界面
①菜单键

②时间

③日期

⑥人脸组号
④1:1/1:G功效键
⑤人脸图像
⑦考勤状态
⑨键盘快捷键
⑧屏幕快捷键
F1
F2
F3
F4
F5
F6

①菜单键：按此键能够进入主菜单。
②时间：显示设备目前时间，可支持12/二十四小时制。
③日期：显示设备目前日期。
④1:1/1:G功效键：按此键进入1:1密码、指纹和人脸或1:G人脸验证模式数字输入界面。
⑤人脸图像：设备默认显示人脸图像。
⑥人脸组号：显示设备目前人脸组号。
⑦考勤状态：显示设备目前考勤状态，显示⑧屏幕快捷键时，此项不可见。
⑧屏幕快捷键：按对应快捷键将会显示考勤状态或快速进入功效界面，用户能够自定义每个快捷键功效，具体操作方法参见本手册“8 键盘定义”介绍。
⑨键盘快捷键：和⑧屏幕快捷键一一对应，按对应键盘将会显示考勤状态或快速进入功效界面。

1.8 验证方法
1.8.1 指纹验证
1、1：N指纹验证
在指纹采集器上按压手指和设备中全部指纹数据进行比对。
（1）、进入指纹验证模式
设备会自动区分人脸和指纹验证方法，只需将手指按压在采集器上，即进入指纹验证模式。
（2）、使用正确方法在采集器上按压指纹。参见本手册“1.3 按压指纹方法”介绍
（3）、验证经过，界面见右图一。

（4）、验证失败，界面见右图二。

2、1：1指纹验证
将目前在采集器上按压指纹和键盘输入用户号码相关联指纹进行比对，当用户指纹识别比较困难时使用此方法。
（1）、进入1:1识别模式共有两种方法：
A）点击屏幕上【1:1】按钮，见右图一；
B）点击键盘对应快捷键。

提醒：将“1:1”设置成快捷键时，第二种方法才可用。具体操作方法参见本手册“8 键盘定义”介绍。
（2）、在弹出键盘界面，输入工号，
然后点击“指纹”图标（右图二），
进入1:1指纹识别模式。
假如提醒“未注册用户！”，
说明该号码不存在或该号码职员没有登记指纹。

（3）、使用正确方法在采集器上按压指纹。参见本手册“1.3 按压指纹方法”介绍。

（4）、验证经过，界面如右图三。验证失败，界面如右图四。

1.8.2 人脸验证
1、1：N人脸验证
将摄像头采集人脸图像和设备中全部些人脸数据进行比对。
（1）、进入1:N人脸识别模式方法
设备会自动区分人脸和指纹验证模式，将人脸置于摄像头能够采集到区域（手指未置于指纹采集器处），设备将自动检测为人脸验证模式。
（2）、使用正确方法比对人脸。参见本手册“1.1 人员站立位置、面部表情及站立姿势”介绍。比对界面显示目前摄像头采集图像，见右图一。

（3）、验证经过，界面见右图二。

2、1：1人脸验证
将摄像头采集人脸图像和键盘输入用户号码相关联人脸进行比对，当用户人脸识别比较困难时使用此方法。
（1）、进入1:1识别模式共有两种方法：
A）点击屏幕上【1:1】按钮，见右图一；
B）点击键盘对应快捷键。
提醒：将“1:1”设置成快捷键时，第二种方法才可用。具体操作方法参见本手册“8 键盘定义”介绍。

（2）、在弹出键盘界面，输入工号，然后点击“1：1人脸”图标，进入1:1人脸识别模式，见右图二。假如提醒“未注册用户！”说明该号码不存在或该号码职员没有登记人脸。

（3）、使用正确方法比对人脸。参见本手册“1.1 人员站立位置、面部表情及站立姿势”介绍。比对界面显示目前摄像头捕捉到图像，见右图三。

（4）、验证经过，界面见右图四。连续20秒验证不经过，设备将返回主界面。

3、1:G人脸验证
J备注：只有开启了人脸分组功效，才能进行1:G人脸验证，具体设置方法请参见5.5 考勤参数。
人脸识别界面显示目前组号，目前组用户可直接进行人脸比对。其它组用户验证时，必需输入组号或使用快捷键选择组号，再进行人脸比对，系统同时将该组设成目前组。
（1）、点击屏幕上【1:1/1:G】键，进入1:G验证模式，如右图一所表示。
（2）、在弹出键盘界面，输入用户组号，然后点击“1:G”图标，进入1:G 人脸识别模式，如右图二所表示。
（3）、使用正确方法比对人脸。参见本手册“1.1站立位置、面部表情及站立姿势”介绍。比对界面显示目前组号，以下图三所表示。
提醒：请注意组号是否正确，假如您不在目前组中，请返回第1步。
（4）、验证经过，界面以下图四所表示。

1.8.3 密码验证
将输入密码和输入工号相关联密码进行比对。
（1）、进入密码识别模式共有两种方法：
A）点击屏幕上【1:1】按钮，见右图一；
B）点击键盘对应快捷键。
提醒：将“1:1”设置成快捷键时，后两种方法才可用。具体操作方法参见本手册“8 键盘定义”介绍。

（2）、在弹出键盘界面，输入工号，然后点击“钥匙”图标，进入密码识别模式，见右图二。假如提醒“未注册用户！”，说明该号码不存在或该号码职员没有登记密码。

（3）、在弹出键盘界面，输入密码，然后按“OK”图标，进行密码比对，见右图三。

（4）、验证经过，界面见右图四。

1.8.4 ID卡验证 ★
只有内置ID卡模块产品才含有ID卡验证功效。设备支持2种验证模式，只验证号码卡，即只需要刷卡验证；卡加人脸验证，即刷卡验证经过后，还需要验证人脸。相关2种验证模式设置，请参考本手册“5.5 考勤参数”介绍。
1、只验证号码卡
（1）、已登记卡在刷卡区域根据正确方法刷卡便能够经过。

（2）、验证经过，如右图一所表示：

（3）、验证失败，如右图二所表示：

2、ID+人脸验证

（1）、在刷卡区域根据正确方法刷卡，进入1：1人脸模式，如右图一：

（2）、使用正确方法比对人脸。参见本手册“1.1 人员站立位置、面部表情及站立姿势”介绍。

（3）、验证经过，界面见右图三。连续20秒验证不经过，设备将返回主界面。

2 主菜单
设备人员含有两种权限：一般用户和管理员。一般用户只能使用人脸、指纹、密码或卡验证身份；管理员含有一般用户功效，还能够进入主菜单操作各项设置。
在初始界面按【MENU】键能够进入主菜单，以下图所表示：

设备中没有管理员时，任何人按【MENU】键全部能够进入菜单操作；设备中设置管理员后，进入菜单需要进行管理员身份确定，成功后才能进入菜单。
为了设备安全性，提议首次使用设备时，先登记管理员。具体操作请参见3.1.9修改用户权限。

主菜单一共有十个子菜单和3个快捷键，以下图所表示：
①返回初始界面
②新增用户
③日期时间设置
④系统信息

用户管理：浏览设备人员信息，包含工号、姓名、指纹、人脸、卡、密码、权限等。对人员基础信息进行增加、编辑或删除操作。
通讯设置：设置设备和PC通讯相关参数，包含IP地址、网关、子网掩码、波特率、机器号、连接密码等。
系统设置：设置系统相关参数，使设备在功效、显示等各方面最大化满足用户需求，包含基础参数、界面参数、指纹、人脸及考勤参数等。
数据管理：对设备中数据进行管理，如删除考勤统计、删除全部数据、清除管理权限、清除宣传图片及恢复全部出厂设置等。
U盘管理：经过U盘将设备内用户信息和考勤数据等导入到相配套软件中处理或将用户信息导入到其它指纹设备中使用。
键盘定义：自定义设备六个快捷键，按压状态键后显示对应状态。
自动测试：自动测试各模块功效是否可用，包含屏幕、采集器、语音、人脸、键盘和实时时钟测试。
屏幕校准：当触摸屏反应不太灵敏时，可进入屏幕校准界面中调整。
闹铃设置：设置定时响铃时间点和响铃时长。
门禁设置：对控制锁和相关门禁设备参数设置。
备注：只有启用了门禁设置功效才能进行该项设置，具体请参见5.2 界面参数。

3 用户管理
浏览设备人员信息，包含工号、姓名、指纹、人脸、卡、密码、权限等。对人员基础信息进行增加、编辑或删除操作。
在主菜单界面按【用户管理】， 进入用户管理界面。
①返回菜单界面

②查询用户

③新增用户

④滚动条

⑤用户列表区

⑥字母选择区

表示该用户为管理员。

表示该用户已经登记指纹。

表示该用户已经登记人脸。

表示该用户已经登记ID卡。

表示该用户已经登记密码。

备注：
1） 用户列表区用户根据姓名排序，在用户列表区选中某位用户，可进入此用户编辑界面。在编辑界面可进行用户信息进行编辑或删除等操作；
2） 字母列表区能够进行快速定位检索到要查询用户，默认排序方法按姓氏拼音字母或英文字母排列；而【查询】可经过工号定位查询用户。请参见3.4节 查找用户。
3.1 新增用户
在用户管理界面按【新增】按钮，进入新增用户界面，以下图所表示：

工号：输入职员编号。默认支持1~9位。
姓名：输入职员姓名。默认支持12位。
指纹：登记指纹，并显示登记指纹数，一个用户最多能够登记10枚。
人脸：登记人脸。
密码：登记用户密码，默认支持1~8位。
组编号：设置人员所在组，有效组号为1~24。
J备注：用户需开启人脸分组功效，才会显示组编号设置项，不然不显示。默认状态为不开启，具体设置方法请参见5.5 考勤参数。
权限：设置用户权限，默认值为一般用户，可选为管理员。一般用户只能使用人脸、指纹、密码或卡验证身份；管理员含有一般用户功效，还能够进入主菜单操作各项设置。
ID卡★：登记用户卡号。卡号长度为10位。
照片：登记用户照片。当用户验证时，此用户照片将显示在屏幕上。
ID卡为非标配功效，如需此功效，请咨询我们商务代表或售前技术支持。

3.1.1 输入工号
设备自动为人员分配工号，从1开始，依次类推。如使用设备自动分配工号，可跳过此节。

1、在新增用户界面，按【工号】按钮，能够进入工号设置界面，见右图一：
提醒：首次登记时能够修改职员工号，登记完成后，工号不能再修改。

2、在弹出键盘界面，输入您要登记用户工号，然后点击“OK”键，见右图二。假如提醒“工号已存在！”，说明该号码已经使用，请输入其它号码。
提醒：设备默认支持工号位数为1~9位，如需要扩展工号位数，请咨询我们商务代表或售前技术支持。

3、工号输入完成后,按【保留】按钮将保留目前信息并退回上一级界面,如右图三所表示；按【用户管理】按钮将不保留目前信息，直接返回上一级界面。

3.1.2 输入姓名
使用键盘输入法输入职员姓名。

1、在新增用户界面，按【姓名】按钮，能够进入姓名输入界面，如右图一所表示：

2、在弹出键盘界面，输入您要登记用户姓名，然后点击“X”键，如右图二所表示。相关键盘界面操作请见附录1 文字输入操作说明。
提醒：设备默认支持姓名位数为1~12位。

3、姓名输入完成后，按【保留】按钮将保留目前信息并退回上一级界面，界面如右图三所表示；按【用户管理】按钮将不保留目前信息，直接返回上一级界面。

3.1.3 登记指纹

1、在新增用户界面，按【指纹】按钮（见右图一），能够进入指纹登记界面。

2、在弹出指纹登记界面（见右图二），依据设备提醒，使用正确方法在采集器上按压指纹。参见“1.3按压指纹方法”介绍。

3、登记时需采取正确方法连续按压同一手指3次，成功后会给出提醒信息（见右图三），并自动回到新增用户界面（见右图四）。登记失败会给出提醒信息并回到指纹登记界面，反复第2步操作。

4、按【指纹】按钮，能够对该用户备份登记指纹，同一用户最多能够登记10枚指纹。

5、按【保留】按钮将保留目前信息并退回上一级界面；按【用户管理】按钮将不保留目前信息，直接返回上一级界面。
3.1.4 登记密码
1、在新增用户界面，按【密码】按钮，能够进入密码设置界面，如右图1所表示。

2、在弹出键盘界面，输入您密码，然后点击“OK”键，如右图2所表示。依据提醒将密码反复输入一遍，然后点击“OK”键保留。
提醒：设备默认支持密码位数为1~8位。

3、密码输入完成后，界面如右图3所表示。按【保留】按钮将保留目前信息并退回上一级界面；按【用户管理】按钮将不保留目前信息，直接返回上一级界面。

3.1.5 登记人脸
1、在新增用户界面，按【人脸】按钮，能够进入人脸登记界面，如右图1所表示：

2、在弹出人脸登记界面（见右图2），依据设备提醒请将眼睛置于绿色框内。参见“1.2登记姿势”介绍。

3、登记成功后会给出提醒信息，并自动回到新增用户界面，如右图3所表示。

4、按【保留】按钮将保留目前信息并退回上一级界面；按【用户管理】按钮将不保留目前信息，直接返回上一级界面。

3.1.6 组编号
人员登记时，设备自动为人员分配组号，默认为第1组，人数满后，自动顺延为第2组。每组可登记500张人脸。如使用设备自动分配组号，可跳过此节。
1、在新增用户界面，按【组编号】按钮，能够进入组号设置界面，如右图一所表示。
2、在弹出键盘界面，输入组号，然后点击【OK】键，如右图二所表示。
3、组号输入完成后，按【保留】按钮将保留目前信息并退回上一级界面，如右图三所表示；按【返回】按钮将不保留目前信息，直接返回上一级界面。

K提醒：有效组号为1-5。请用户谨记自己组号。

3.1.7 ID卡登记 ★

1、在新增用户界面，按【ID卡】按钮，能够进入ID卡登记界面，如右图1所表示。

2、弹出“请出示卡！”界面，如右图2所表示，请在刷卡区采取正确方法刷卡，参见“1.6 产品外观”介绍。

3、读卡成功，设备提醒“读卡成功！卡号**********”，如右图3所表示，并返回新增用户界面，【ID卡】按钮显示登记卡号，如右图4所表示。

4、登记完成后，按【保留】按钮将保留目前信息并退回上一级界面；按【用户管理】按钮将不保留目前信息，直接返回上一级界面。

3.1.8 Mifare卡登记 ★
4.3寸屏面部指纹混合系列产品仅支持Mifare卡当ID卡使用。使用步骤和ID 卡登记操作一致。
?注意：Mifare卡是选配功效。如需要定做含有Mifare卡功效设备，请咨询我们商务代表或售前技术支持。
3.1.9 修改用户权限
1、在新增用户界面，按【一般用户】按钮，可将用户权限修改为管理员，见右图一。
备注：设备人员含有两种权限：一般用户和管理员。一般用户只能使用人脸、指纹、密码或卡验证身份；管理员含有一般用户功效，还能够进入主菜单操作各项设置。

2、修改完成后，界面见右图二。按【保留】按钮将保留目前信息并退回上一级界面；按【用户管理】按钮将不保留目前信息，直接返回上一级界面。

3.1.10 登记照片
登记照片用户，当经过验证后，除了显示工号、姓名等信息，还能够将登记用户照片也显示在屏幕上。
1、在新增用户界面，按【照片】按钮，能够进入照片登记界面，如右图一所表示。

2、在照片登记界面，自然站立在屏幕前面，请参见“1.1站立位置、面部表情及站立姿势”。再按【拍照】按钮进行拍照，如右图二所表示，拍照成功后界面如右图三所表示。

3、拍照完成后按【完成】按钮，保留并返回上一级界面，如右图四所表示；按【返回】按钮将不保留目前信息，直接返回上一级界面。

3.2 编辑用户
在用户列表区选中某位用户，可进入编辑用户界面。

工号是不许可再修改，其它操作和新增用户类似。能够重新登记指纹，登记人脸，输入密码，修改管理权限和卡号等。

3.3 删除用户
在编辑用户界面能够删除用户全部数据或部分资料。

1、在编辑用户界面，按【删除】按钮，进行用户删除操作，见右图一。

2、在弹出界面（见右图二），点击【是】按钮删除目前用户；点击【否】按钮返回编辑界面。

3.4 查找用户
当已经登记用户较多时，为了方便管理员快速定位到某一职员，设备提供了经过“工号”、“姓名”来检索职员。（定位检索）
3.4.1 工号检索
1、在用户管理界面，按【查询】按钮，能够进入工号查询界面，见右图一。

2、在弹出界面输入工号，点击【OK】按钮（见右图二），就能够将光标定位在对应工号职员上（见右图三）。

3.4.2 姓名检索
在用户管理界面，点击“字母选择区”字母，能够将光标快速定位在对应姓氏职员上，见下图。

点击字母选择区中字母可按姓氏拼音首字母或英文首字母快速定位到要查询用户，默认排序方法按姓名排列，即按姓氏拼音字母或英文字母排列。

4 通讯设置
设置设备和PC通讯相关参数，包含IP地址、网关、子网掩码、波特率、机器号、连接密码等。

4.1 网络设置
当设备和PC机使用以太网方法通讯时，需检验以下设置：

IP地址：默认IP 为192.168.1.201，您能够依据需要进行更改。
子网掩码：默认子网掩码255.255.255.0，您能够依据需要进行更改。
网关地址：默认网关地址0.0.0.0，您能够依据需要进行修改。
DNS服务器：默认地址为0.0.0.0，您能够依据需要进行更改。
机器号：设备编号，能够从1—254，假如使用是RS232/RS485 通讯，则在软件通讯界面中需要输入此机号。默认为1，您能够依据需要进行修改。
连接密码：为了提升考勤数据安全保密性，这里能够设置连接密码，当PC 机端软件需要连接设备读取数据必需输入此连接密码才能够连接成功。系统默认密码是为0（即没有密码），能够设置为其它值，设置以后假如软件要和设备通讯时必需输入此密码，不然将连接失败。连接密码长度为1～6位。默认为0，即没有密码，您能够依据需要进行修改。
4.2 串口设置
当设备和PC机使用串口方法（RS232/RS485）通讯时，需检验以下设置：

RS232：是否使用RS232进行通讯，假如使用RS232通讯线，那么将此项选择“开启”；
RS485：是否使用RS485进行通讯，假如使用RS485通讯线，那么将此项选择“开启”；
波特率：和PC 机通讯通讯速率，共有9600、19200、38400、57600、115200 五个选项，高速通讯速度快，提议RS232 通讯使用；低速通讯稳定、提议RS485通讯。

4.3 WIFI设置★
在设备应用于无线网络之前，对于 802.11 网络其它物理组件，如接入点，分布系统，无线介质必需存在。 必需知道要接入网 ESSID (网络识别名)。
网络识别ID：要接入无线网络网络识别名。(区分字母大小写)
网络模式：这有两个模式选项, 基础模式（Infrastructure Model）， 和 尤其模式 （Ad－hoc Model），基础模式对应星形结构网络，尤其模式对应于点对点对等网。
认证类型：基础模式包含五种认证类型，它包含 OPEN 、SHARED、 WEPAUTO、 WPAPSK、 WPA2PS002E。
尤其模式包含四种认证类型，它包含Model include OPEN 、SHARED、 WEPAUTO、WPANONE。
加密方法：当选择加密方法为NONE时，则WEP(Wired equivalent privacy)和WPA (WiFi protested access)中密码为不可编辑状态，即不需要输入密码。
本机IP地址：假如在802.11无线网络中，含有动态分配地址功效（DHCP），不然, 进入指定IP界面填入正确IP地址，子网掩码等。
操作说明

按网络识别ID后输入框按钮，开启T9输入法输入网络识别ID，网络识别ID一定要输入，方便识别。经过键设置其它项值。
1）设定密码
依据选择认证方法和加密方法不一样，设置密码界面也不一样。有WEP和WPA两种设置界面。
WEP密码：
在右图1中，输入符合要求密码，在WEP密码中有四组密码，若是4组密码全部已设置而且正确，只有目前选定密码才为有效值 。
WPA密码：
如右图2，依据屏幕提醒输入8-64位ASCII字符或16进制数。设置完成后单击【保留】按钮保留，并返回上一界面。
2）指定IP
如右图3所表示，该处指定设备在无线网络中IP。和通讯设置中网络设置没相关联。

设置完指定IP后，按【保留】按钮，保留设置并返回无线设置界面。
全部设置完成后直接按【保留】按钮，即可保留设置并返回上一界面。
4.4 韦根输出

Wiegand格式：系统内置Wiegand 26-bits 格式和Wiegand 34-bits 格式，同时也提供自定义格式功效，可定义多个Wiegand格式，满足用户个性化需求。
失败ID：定义用户验证失败后系统输出值，其输出格式依据“Wiegand格式”设置而定，默认有效值为0~65535。
区域码：用于自定义Wiegand格式。类似于设备号，不一样点是用户能够自己指定，且不一样设备能够反复，默认有效值为0-255。
脉冲宽度：wiegand发送脉冲宽度，单位为微秒，默认有效值为1~1000。
脉冲间隔：wiegand发送脉冲间隔，单位为微秒，默认有效值为1~10000。
输出内容：验证成功后输出内容，可选择“工号”或“卡号”。

4.4.1 Wiegand 26-bits 格式输出说明
系统内置Wiegand 26-bits 格式。点击“Wiegand格式”按钮，选择“Wiegand 26-bits 格式”即可。
Wiegand 26-bits 格式组成：2-bits校验位，24-bits输出内容（可设置为“工号”或“卡号”），24-bits二进制代码能够表示16 777 216（0-16 777 215）个不一样值。

1 2 25 26
偶校验位
工号/卡号
奇校验位

字段定义：
字段
含义
偶校验位
由字段2到13bit位来判定。假如是偶数个“1”，偶校验位为0；相反则为1。
工号/卡号(bit2-bit 25)
工号/卡号（Card Code，0-16777215）
Bit 2为MSB （高位有效位）。
奇校验位
由字段14到25bit位来判定。假如是偶数个“1”，奇校验位为1；相反则为0。
比如：工号为12345用户，登记卡号为，失败ID设置为1。
1）当输出内容设置为“工号”时，用户验证经过，系统Wiegand输出为：
0 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 1 1 1 0 0 1 1

偶检验位 工号= 12345二进制 奇检验位
2）当输出内容设置为“卡号”时，用户验证经过，系统Wiegand输出为：
1 1 1 0 0 1 1 0 0 0 0 1 0 0 0 1 1 1 1 0 1 0 0 0 0 0

偶检验位 卡号= 二进制 奇检验位
3）当用户验证失败时，系统Wiegand输出为：
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0

偶检验位 失败ID= 1二进制 奇检验位
备注：当输出内容超出wiegand格式设定范围时，根据二进制位数取其后几位，高位自动丢弃，如工号为888 888 888，二进制为110 100 111 110 110 101 111 000 111 000，wiegand26支持24位，实际只输出后24位，即“111 110 110 101 111 000 111 000”，前6位“110 100”将自动丢弃，下同。
4.4.2 Wiegand 34-bits 格式输出说明
系统内置Wiegand 34-bits 格式。点击“Wiegand格式”按钮，选择“Wiegand 34-bits 格式”即可。
Wiegand34-bits 格式组成：2-bits校验位，32 bits输出内容（可设置为“工号”或“卡号”），32 bits二进制代码能够表示4 294 967 296（0-4 294 967 295）个不一样值。
1 2 33 34
偶校验位
工号/卡号
奇校验位

表二 字段定义
字段
含义
偶校验位
由字段2到17bit位来判定。假如是偶数个“1”，偶校验位为0；相反则为1。
工号/卡号(bit2-bit 33)
工号/卡号（Card Code，0-4 294 967 295）
Bit 2为MSB （高位有效位）。
奇校验位
由字段18到33bit位来判定。假如是偶数个“1”，奇校验位为1；相反则为0。

比如：工号为用户，登记卡号为，失败ID设置为1。
1）当输出内容设置为“工号”时，用户验证经过，系统Wiegand输出为：
0 0 0 0 0 0 1 1 1 0 1 0 1 1 0 1 1 1 1 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1

偶检验位 工号= 二进制 奇检验位
2）当输出内容设置为“卡号”时，用户验证经过，系统Wiegand输出为：
0 0 0 0 0 0 0 0 0 1 1 0 0 1 1 0 0 0 0 1 0 0 0 1 1 1 1 0 1 0 0 0 0 1

偶检验位 卡号= 二进制 奇检验位
3）当用户验证失败时，系统Wiegand输出为：
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0

偶检验位 失败ID= 1二进制 奇检验位
4.4.3 自定义格式
系统除了内置Wiegand 26-bits 格式和Wiegand 34-bits 格式外，还支持自定义格式功效，可定义多个格式，满足用户个性化需求。
自定义格式由数据位字符串和校验位字符串共同组成，这两个字符串需要分开定义。数据位指定Wiegand输出二进制位数及每一位含义，可设置为卡号（c）、区域码（s）、设备代码（f）、制造商代码（m）和奇偶校验位（p）。校验位定义数据位中每一位校验方法，经过奇偶校验方法确保数据位在传输过程正确性，可设置为奇校验（o）、偶校验（e）和同时参与奇偶校验（b）。数据位字符串和校验位字符串二者一一对应，位数保持一致。
比如：Wiegand26可自定义格式以下：
数据位字符串定义：pssssssssccccccccccccccccp
校验位字符串定义：eeeeeeeeeeeeeooooooooooooo
说明：Wiegand26由26位二进制数组成，第1位为2-13位偶校验位，第26位为14-25位奇校验位，第2-9位为区域码，第10-25位为卡号。
相关Wiegand协议具体介绍请参见附录3　Wiegand介绍。
自定义格式操作步骤以下：
1） wiegand格式按钮选择“自定义格式”，此时“设置”按钮将处于可选状态。
2） 点击“设置”按钮进入自定义格式界面，以下所表示：

3）点击“数据位定义”下输入框，进入数据位定义界面，以下所表示：
实时显示输入位数
实时显示输入内容
输入完成键
放弃输入键
退格键

清除已输入内容

数据位定义可用字符及含义：
c：代表卡号（card number），即输出内容，经过菜单能够设置为工号/卡号；
f：代表设备代码（facility code），系统默认值为0，不可经过菜单设置，如需修改，请联络设备供给商；
m：代表制造商代码（manufacturer code），系统默认值为0，不可经过菜单设置，如需修改，请联络设备供给商；
p：代表奇偶校验位（parity position）；
s：代表区域码（site code），即区域码，经过菜单能够设置，默认有效值为0-255。
4）按“校验位定义”下输入框，进入校验位定义界面，以下所表示：

校验位定义可用字符及含义：
o：奇校验（odd check），即数据序列中（包含一位校验位）1个数为奇数，如：1000110（0），校验位为0，已经有3个1，添上0以后1个数还是奇数个。
e：偶校验（even check），即数据序列中（包含一位校验位）1个数为偶数，如：1000110（1），校验位为1，已经有3个1，添加1以后1个数为偶数个。
b：同时参与奇偶校验（both odd check and even check），即参与奇校验又参与偶校验。

比如：多个Wiega
