卵砾石垫层施工作业指导书
一、 编制依据
⑴《客运专线铁路路基工程施工质量验收暂行标准》
⑵ 客运专线铁路路基工程施工技术指南》
⑶《兰新铁路第二双线施工图设计文件》
二、 目标
明确本工区路基地基处理施工作业工艺步骤、操作关键点和对应工艺标准，指导、规范路基作业施工。
三、工程概况
本工区起讫里程DK487+298.6~DK509+455,长17.862km。其中路基工程10.379km，桥梁工程长7.483km。本工区路基形式全部为路堤。其中地基处理形式冲击碾压完成后于基底铺设0.5m厚卵石土垫层（掺P.042.5水泥50Kg/m3），垫层内横向铺设二层抗拉强度大于120KN/m双向经编土工格栅。
四、施工方案
4.1、施工次序
①冲击碾压报验合格后→②卵砾石拌水泥→③运输至现场摊铺整平10cm卵砾石垫层并压实→④铺土工格栅→⑤再摊铺整平20cm厚卵砾石垫层并压实→⑥铺土工格栅→⑦继续摊铺整平20cm厚卵砾石垫层并压实。

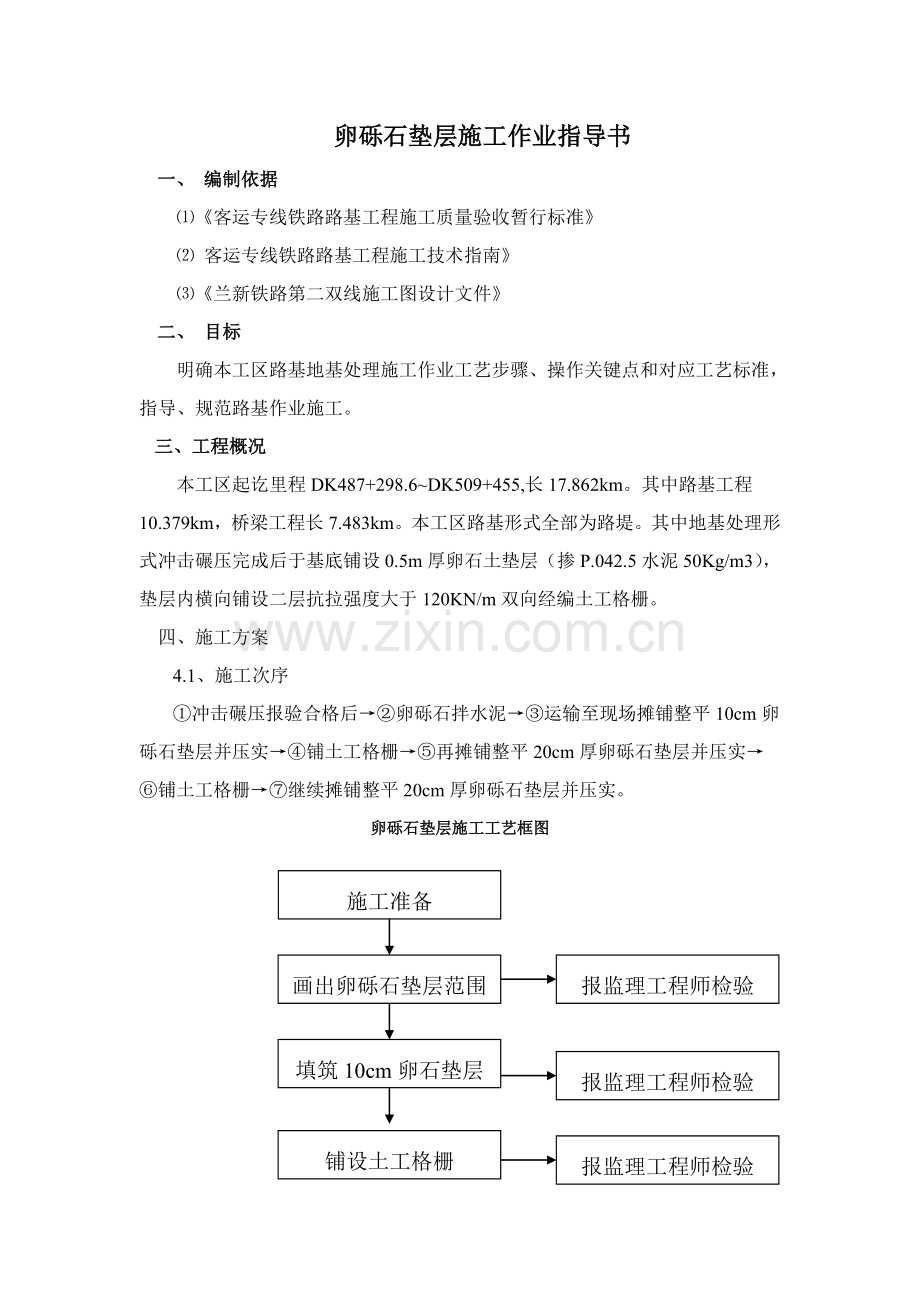

卵砾石垫层施工工艺框图
施工准备

报监理工程师检验
画出卵砾石垫层范围

工施工范围范围

填筑10cm卵石垫层

报监理工程师检验

报监理工程师检验

铺设土工格栅

报监理工程师检验

填筑20cm卵石垫层

报监理工程师检验

铺设土工格栅

填筑20cm卵石垫层

报监理工程师检验

4.2、施工前准备
（1）、土工格栅、卵砾石，水泥等原材料准备及取样试验合格，报监理审批。
（2）、施工机械、人员准备。
4.3、施工方法
（1）、地基处理施工完成并检测合格后进行垫层施工，首先在地面上放样出垫层和土工格栅范围并用白灰洒出。（垫层和土工格栅范围见附件2）
（2）、垫层厚度0.5m，采取卵砾石垫层（掺P.042.5水泥50Kg/m3）卵砾石粒径要求≤50mm，含泥量小于5%，且不含草根、垃圾等杂质。压实标准和基床底层相同，垫层顶面高程通常和原地面高程相同，但不低于原地面高程。
（3）、路基基底共铺设0.5m厚卵砾石垫层， 先铺设10cm厚卵砾石垫层，人工配合推土机和平地机进行平整，平整完成后用压路机静压3遍，以后铺设第一层土工格栅，土工格栅宽度应在坡脚内侧0.5 m，每侧折回2m，高度为10cm；铺设完成后再铺设20cm厚卵砾石，进行平整碾压，碾压完成后检测卵砾石层压实指标，其压实标准和基床底层相同，检测合格后再进行第二层土工网格栅铺设，铺设方法和检测方法和第一层相同，以后再填筑20cm厚卵砾石垫层进行平整、碾压。
（4）、土工格栅上填筑卵砾石时，采取先填两边、后填中间，避免挤动卵砾石，使土工格栅松弛。
（5）、土工格栅施工：卵砾石垫层内横向铺设二层抗拉强度大于120KN/m双向经编土工格栅，铺设应从一端向另一端铺设，土工格栅连接采取搭接方法，搭接宽度大于30cm，用尼龙带或扎丝绑扎，搭接部分每隔1m采取U型圆钢固定于地面上，必需拉紧展平固定，并应和路基面密贴不得有褶皱扭曲。
4.4施工注意事项及质量要求
（1）、卵砾石掺水泥必需拌合均匀，含水量要经试验确定最好含水量。
（2）、土工格栅铺设和搭接要符合设计及规范要求。
（3）、第2、3层垫层铺设时，应注意避免破坏土工格栅，运料车辆不能直接碾压土工格栅避免土工格栅拉起和褶皱。
（4）、卵砾石垫层质量标准等同基床底层，每层试验检测指标要符合设计及规范要求。许可偏差、检验数量及检验方法以下表要求：
卵砾石垫层许可偏差、检验数量及检验方法
序号
检验项目
许可偏差
施工单位检验数量
检验方法
1
铺设范围
大于设计值
沿线路纵向每100m抽样检验5处
尺量
2
厚度
大于设计值
沿线路纵向每100m抽样检验5处
尺量
3
顶面高程
+50
-20mm
沿线路纵向每100m抽样检验5处
水准测量
4
横坡
±0.5%
沿线路纵向每100m抽样检验5个断面
坡度尺量
5
空隙率n（%）
不小28
线路纵向每100m，左、右距路肩边缘1米处各2点，路基中部2点
灌砂法检测

（5）、土工格栅施工各项许可偏差、检验数量及检验方法以下表要求：
土工格栅许可偏差、检验数量及检验方法
序号
检验项目
许可偏差
检验数量
检验方法
1
铺设范围
大于设计值
沿线路纵向每100m抽样检验3处，且每检验批不少于3处
尺量、检验施工统计
2
搭接宽度
+50mm，0
3
层间距
±30mm
4
上下层接缝错开距离
±50mm
5
回折长度

五、垫层施工安全确保方法
⑴、设备必需按性能说明书使用，按操作规程进行操作，不得违章指挥、操作，不得超负荷工作，加强设备维修和保养工作。
⑵、施工人员进入现场必需佩戴安全帽，班前、班内不得饮酒。
⑶、班前对施工人员进行安全讲话。
⑷、严禁和施工无关人员进入施工场地，在施工现场设有安全标志，在危险地域周围设围栏，设置“危险”或“严禁通行”等醒目标志，且夜间设置红灯警示。
⑸、严禁施工人员尾随作业设备。
⑹、加强机械司机、现场作业人员安全教育。
⑺、严禁酒后驾车，严禁穿拖鞋上班。
⑻、各类设备使用前检修、检验，不得出现设备带病工作。
六、垫层施工质量确保方法
⑴、卵砾石垫层施工过程中要做好设备配套及各步骤配合工作，组织好卵砾石运输，使拌和、运输、摊铺、碾压各工序作业连续、紧凑和互不干扰。
⑵、根据“四区段、八步骤”作业程序进行级配碎石填筑作业（四区段：检验路基底层区段、搅拌运输区段、摊铺碾压区段、检测修整区段；八步骤分为：测量放样检验→修整路基底层→拌和→运输→摊铺→碾压→检测试验→修整养护）。每层填筑必需按要求方法和频度进行检测，达成要求后，方可进行下一步工序施工。
⑶、施工中认真作好原始统计、积累资料，控制和指导施工。
⑷、局部表面不平整应进行补平，碾压后垫层表面应符合设计及规范要求。
⑸、施工中注意天气改变，当日生产卵砾石拌和料，当日应摊铺并碾压成型。
⑹、土工合成材料进场后应整齐堆放在料棚（库）内，避免阳光照射，并保持通风、干燥和远离高温源。铺好后应立即按时设计要求覆盖，不得长时间受阳光直接曝晒。
⑺、现场施工过程中发觉有破损土工格栅必需立即修补。
⑻、铺设土工格栅时，应注意平整、均匀、确保连续，并注意过量拉伸造成破裂和撕裂
七、垫层施工环境保护方法
⑴、施工污水不能直接排入农田，必需经过净化处理达标。
⑵、机械排放含油污水按要求处理后排入指定区域。
⑶、在施工中尽可能不破坏原有地物地貌。
⑷、施工中应尽可能降低施工引发扬尘并立即洒水。
⑸、作好施工场地部署和排水系统设施。
⑹、加强对施工人员环境保护教育，树立良好环境保护意识，自觉遵守环境保护、水保要求。
