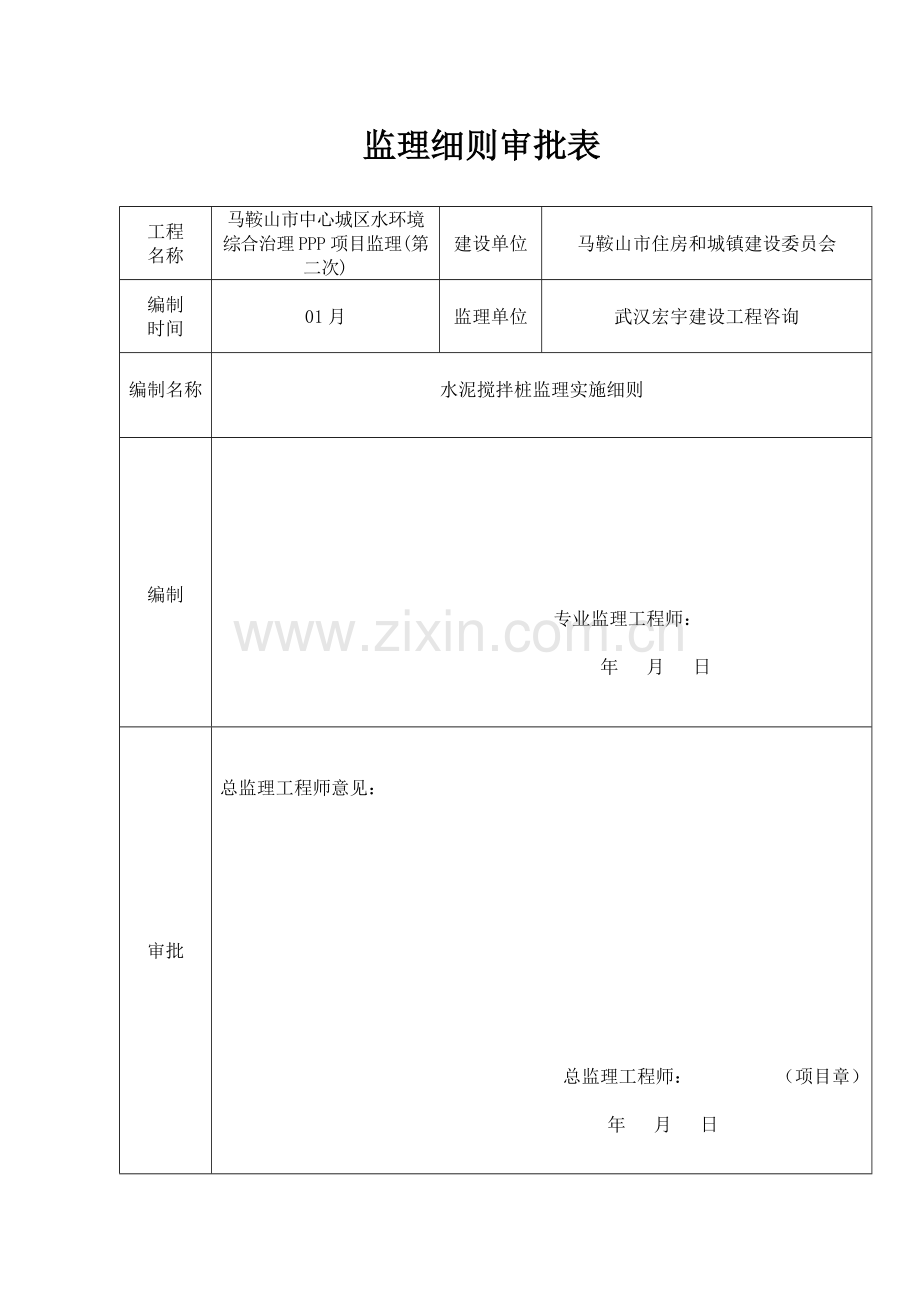

监理细则审批表
工程
名称
马鞍山市中心城区水环境综合治理PPP项目监理(第二次)
建设单位
马鞍山市住房和城镇建设委员会
编制
时间
01月
监理单位
武汉宏宇建设工程咨询

编制名称

水泥搅拌桩监理实施细则

编制

专业监理工程师：

年 月 日

审批

总监理工程师意见：

总监理工程师： （项目章）

年 月 日

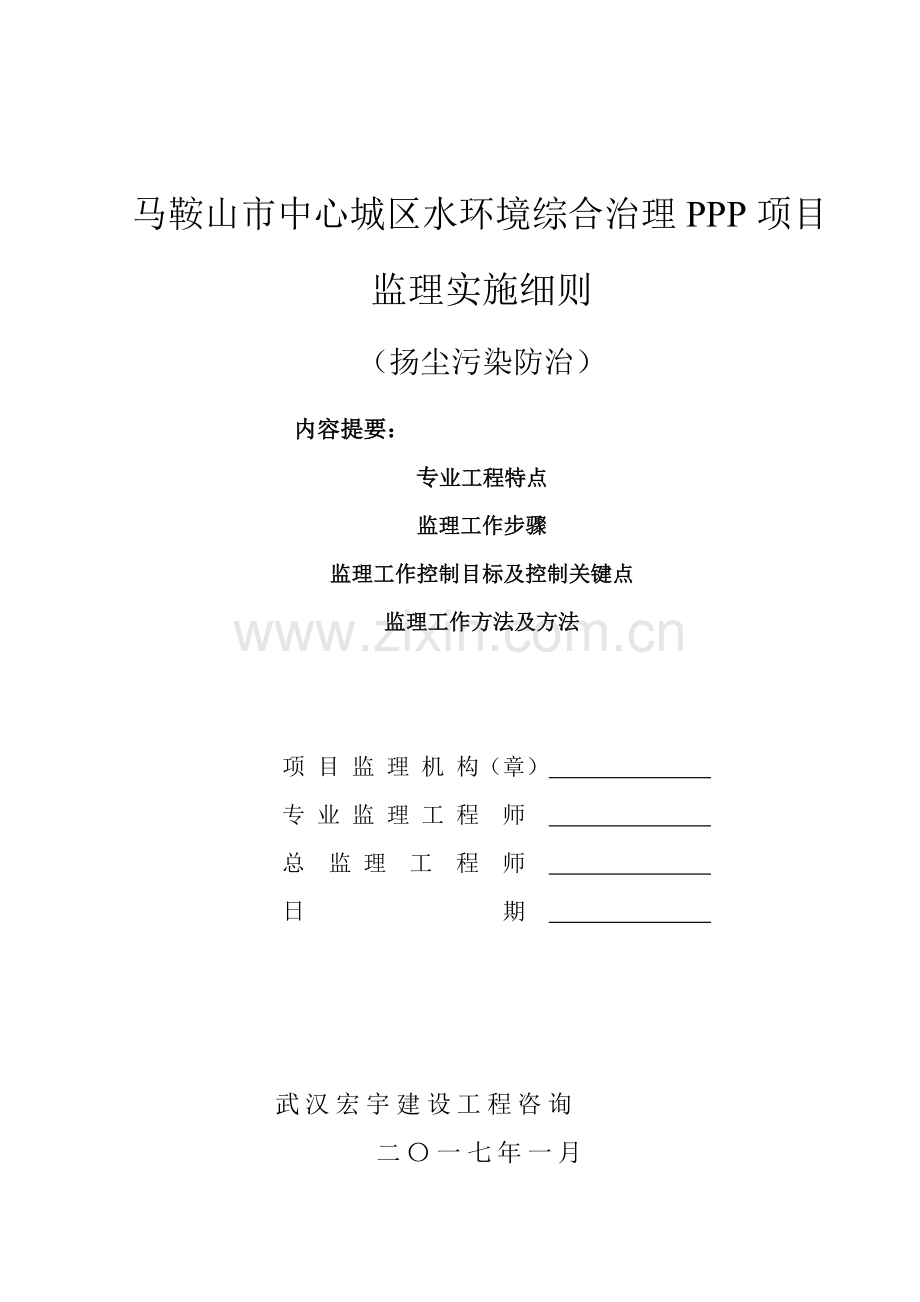

马鞍山市中心城区水环境综合治理PPP项目
监理实施细则
（扬尘污染防治）
内容提要：
专业工程特点
监理工作步骤
监理工作控制目标及控制关键点
监理工作方法及方法

项 目 监 理 机 构（章）
专 业 监 理 工 程 师
总 监 理 工 程 师
日 期

武汉宏宇建设工程咨询
二〇一七年一月

目 录

一、工程概况 ……………………………………………………… 02
二、工程特点 ……………………………………………………… 03
三、监理工作依据 ………………………………………………… 03
四、监理工作步骤 ………………………………………………… 04
五、监理工作控制关键点及目标值 ………………………………… 09
六、监理工作方法及方法 ………………………………………… 09
七、安全文明施工监理关键点 ……………………………………… 12

一、工程概况
本工程本工程包含16条水系79处水体综合治理,其中新建及改扩建排涝泵站28座工程，河道总长约122.33km，治理水域总面积约632.1ha，而水系水体提升治理包含截污、湿地生态修复、清淤、驳岸等工作。工程场地地貌极大部分属于长江冲洪淤积平原，地势较平坦。地下水、土对混凝土结构通常含有弱腐蚀性，对钢筋混凝土结构中钢筋，在干湿交替条件下含有腐蚀性，在长久浸水条件下含有微腐蚀性。
本工程实施施工总承包，关键内容有：中心城区16条水系79处水体综合治理，其中，63处水体（黑臭水体33处，水质较差水体30处）需进行黑臭治理，54处水体需进行提标改造（既需要进行黑臭治理，又需要进行提标改造水体共38处），同时提标新建及改扩建排涝泵站28座。工程施工协议造价约为约315090.50万元，协议工期分五期实施，前完成。
马鞍山市中心城区水环境综合治理PPP项目建设单位为中冶华欣水环境治理，勘察单位为马鞍山华天岩土工程有限责任企业，设计单位为中冶华天工程技术，监理单位为武汉宏宇建设工程咨询，施工单位为安徽欣创节能环境保护科技股份。
二、工程特点
本工程场地地貌极大部分属于长江冲洪淤积平原，地势较平坦。经勘察，地基土层按其成因类型和工程地质性质共分为9个工程地质层：①-1杂填土，①素填土，②淤泥质粉质粘土，③粉质粘土，④粉质粘土，⑤粉质粘土，⑥粉质粘土，⑦残积土，⑧强风化花岗岩闪长岩，⑨中风化花岗闪长斑岩。淤泥或淤泥质粘土分布较广且层厚较大，其含水量大，天然孔隙比大，饱和度高，成流塑状，承载力较低，变形较大，压缩性高，抗剪强度低，极易产生土方滑动破坏及沉降破坏。
依据本工程岩土特征和工程特点，河道护岸翼墙基础、进水闸、箱涵、防洪闸和消力池软基处理均采取水泥搅拌桩加固处理，部署形式有梅花形和矩形。葛羊泵站水泥搅拌桩直径0.5m，约1253根，水泥搅拌桩水泥含量>15%，水泥采取强度等级为42.5级一般硅酸盐水泥，水泥含量、石膏增加剂和木质碳酸钙减水剂配合比由材料试验确定。

三、监理工作依据
1、《建设工程监理规范》 （GB50319－）；
2、已签署《委托监理协议》；
3、已签署《工程承包协议》；
4、经审查同意《施工图纸》和《设计技术文件》；
5、经审查同意《监理计划》；
6、经审查同意《开工汇报》（含施工组织设计）；
7、中冶华天工程技术工程岩土工程地质勘察汇报
8、《工程测量规范》（GB50026－）；
9、《水利泵站施工及验收规范》（GB/T51033—）；
10、《混凝土结构工程施工质量验收规范》（GB 50204-）；
11、《建筑地基处理技术规范》（JGJ7 9-）；
12、《钢筋焊接及验收规程》（JGJ 18-）；
13、《水利水电工程施工质量检验和评定规程》（SL 176-）；
14、《城市桥梁工程施工和质量验收规范》（CJJ2－）；
15、《混凝土泵送施工技术规程》（JGJ/T 10-）；
16、《建筑电气工程施工质量验收规范》（GB 50303-）；
17、《建筑物抗震结构详图》（11G329-1~6）；
18、《土工试验方法标准》（GB/T 50123-99）；
19、《给水排水管道工程施工及验收规范》（GB 50268-）；
20、《给水排水构筑物工程施工及验收规范》（GB 50141-）；
21、《砼强度检验评定标准》（GB/T 50107—）；
22、《砼和钢筋砼排水管》（GB/T 11836-）；
23、其它相关规程、规范、技术标准。

四、监理工作步骤
1、水泥搅拌桩施工监理工作步骤
1、 水泥、外加剂质量检
查合格
2、 进行试桩、验证水泥掺
量正确性
3、 施工组织设计、施工技
术方案
承包人重新进行开工前准备
水泥搅拌桩施工：
1、孔位处钻杆对中检验；2、钻杆导向架垂直度检验；
3、水灰比检验； 4、水泥浆搅拌均匀检验；
5、每桩水泥用量检验； 6、钻头试喷浆；
7、预搅下沉； 8、喷浆搅拌提升；
9、反复搅拌下沉； 10、反复喷浆搅拌提升；
11、关闭搅拌机； 12、转移桩机。
监理检验开工准备，审批开工汇报
同意承包人开工

水泥搅拌桩施工前检验
1、 施工场地检验
2、 桩位测量放样复核
3、 使用材料检验

调 查

监 理 旁 站

成桩检验
1、质量检验，2、外观判定，3、实测项目
修复缺点

中间交工验收

2、施工准备质量控制步骤
报送施工组织设计（施工专题方案）
承包单位

审查施工组织设计（施工专题方案）
监理单位

不一样意，提出审查意见
承包单位修改
审核签认
报送现场项目管理机构质量、
技术管理体系和质量确保体系资料
承包单位

审查现场项目管理机构质量、技术管理体系和质量确保体系资料
监理单位

不确定，要求承包
单位重新组织

报送分包单位资格报审表及其相关资质资料，总包对分包管理制度
承包单位

确定

审查分包单位资格报审表及其相关资质资料，总包对分包管理制度
监理单位

不一样意，承包单位
更换分包单位
同意签认
报送测量放线检测控制结果
承包单位

检验测量放线检测控制结果及保护方法
监理单位

不符合要求，承包
单位重新放线

报送工程开工报审表及相关资料
承包单位

符合要求签认

检验工程开工报审表及相关资料
监理单位

不含有开工条件，继续
施工准备工作

含有条件，签发开工令
工程开工
承包单位

3、分部分项工程签认基础程序
分项分部工程施工
承包单位

整改
检验批完成后自检
承包单位

自检合格？
否

指示整改
是

填报《报验申请表》
承包单位

检验检验批质量
现场检验、试验室检验
监理单位

检验合格？
否
是
签署《报验申请表》
监理单位

否
本分部分项工程
是否全部完成

是
本分项分部工程完成

自检合格？

否
是
填报《报验申请表》
承包单位

检验分项分部工程质量，现场检验、审核检验批（分项工程）验收统计
监理单位

否
检验时候合格

签署《报验申请表》
监理单位
是

4、进度控制步骤
工程进度目标

工程进度目标分析

进度计划制订

工程进度计划审核

工程进度计划实施
原因分析
工程进度检验有没有偏差
调整

采取纠偏方法
有

无
工程进度目标实现

5、工程计量步骤
依据工程实际完成情况填写月形象进度表

施工单位依据月形象进度表统计填写月完成工程量报审表

监理工程师进行审查

否
质量是否合格

是

不予计量
核实员进行计量

监理工程师签认

报送建设单位

6、隐蔽工程验收程序
班组自检
下道工序
监理验收
质量员检验
Y
整改

N

7、设计变更基础程序框图
承包单位提出工程变更
建设单位或设计单位提出工程变更（必需时）

总监理工程师审查签认

建设单位审查签认
设计单位签发
设计变更单

建设单位给予确定

相关单位会签《工程变更单》

承包单位实施工程变更

协商调整
承包单位向项目监理部提交
《工程变更费用报审表》

监理工程师审核、总监理工程师签认
不一样意
同意
建设单位审批

五、监理工作控制目标及控制关键点
1、监理工作控制目标
水泥搅拌桩施工无质量事故，无安全事故，单桩或复合地基承载力满足设计要求。
2、监理工作控制关键点
（1）检验施工场地、回填地面高程、桩位放样；
（2）水泥质量检测、水灰比控制、水泥含量控制、泥浆搅拌质量；
（3）施工机械平稳、钻机平面水平、钻杆对中；
（4）钻进、提升和喷搅速度、压力等过程控制；
（5）钻孔深度、喷浆深度和复喷、补喷；
（6）每根搅拌桩水泥浆用量总量检验。
六、监理工作方法及方法
1、施工准备阶段
（1）、施工前准备检验
1）施工场地。搅拌桩施工场地应事先平整，清除桩位处地上一切障碍物（包含石块、草跟和垃圾等），正确地进行桩位放样，场地低洼或水塘地段应按设计要求清淤后填筑石屑至清表后地面标高，并进行预压整平后，即可进行钻机定位施工。
2）水泥搅拌桩施工机械应配置有自动计量装置，可电脑统计并打印喷浆量。
3）桩位放样。依据设计图纸审核承包人桩位放样复核统计，并进行现场抽验，抽检频率20%～25%，要求桩位定位平面偏差小于5cm。
4）检验进场P.O 42.5号水泥，按进场批次进行试验，原材料试验均委托检测企业进行，水泥要有出厂检验汇报和委托试验汇报。严禁使用过期、受潮、结块、变质水泥。搅拌用水应符合《混凝土拌适用水标准》，严禁使用河水。
（2）、审批开工汇报
审批开工汇报监理应从以下几方面着手工作：
1）水泥质量检验（附：材料试验汇报等。）
2）督促承包人按设计要求进行试桩，验证水泥掺量正确性，并进行技术总结，以此指导搅拌桩施工。
3）审查施工组织设计、施工技术方案。关键是质量检验体系；施工过程中质量确保方法，成桩后质量检验。
4）检验承包人、材料、机具准备情况（依据可行施工组织设计）。现场监理对以上几方面检验认为符合要求时，签署意见报总监理工程师审批，不然要求承包人整改，直至符合要求为止。总监理工程师接到承包人提交开工申请汇报后，经审查符合要求后进行同意。
2、施工阶段
（1）、施工机具安装
施工机械就位要平稳，钻机平面要水平，钻杆要对中，偏差不得大于5cm，钻杆导向架要垂直，垂直度偏差要小于1%。
（2）、水泥浆配置
严格按最好水灰比进行配料，用砂浆搅拌机拌和，每次搅拌不得少于3分钟。水灰比符合设计要求为1：0.40左右（具体依据试桩参数确定），使水泥浆充足搅拌均匀。制作好水泥浆，放入罐（池）中，指定有专员进行搅拌，确保水泥浆稠度均匀，放入量不得少于每根桩设计用量。
（3）、水泥搅拌桩施工操作
1）督促施工人员在钻机钻杆上依据设计桩长做显著标志，方便现场施工人员及检验人员正确掌握钻孔深度，避免下钻深度不足；
2）钻头下钻前应进行试喷，确定能够正常喷浆时方可下钻，待下到设计深度时，方可开始喷浆，首先，应在桩底连续喷浆30秒左右，然后方可匀速提升喷浆，提升时压浆泵压力为0.4～0.6Mpa，提升至离设计桩顶面50cm处，停止喷浆，然后反复搅拌下沉到底，反复喷浆搅拌提升。钻进、提升速度应控制在0.5～1.0m/min，喷浆压力和钻杆升降速度应互补同时，确保整桩搅拌均匀。桩顶高出设计桩顶面50cm；
3）桩机操作者和拌浆人员要保持亲密联络，确保机械搅拌喷浆时连续供浆，不得中止，严禁在还未喷浆情况下进行搅拌提升。供浆因故暂停时，应立即通知操作着，为预防断桩，采取补喷处理方法，在断浆面上下反复搭接应大于0.5m；
4）在整个注浆过程中，常有冒浆产生，在冒浆过程中，有一定数量土粒伴随一部分浆液沿着注浆管壁冒出地面，冒浆量小于注浆量20%为正常，超出20%或完全不冒浆时，应要求查明原因，采取对应处理方法；
5）施工中，发觉喷浆量不足，应要求整桩复搅复喷，复喷喷浆量仍应不少于设计量。如遇停电，机械故障等原因使喷浆中止时，应立即统计中止深度，在12小时内采取补喷处理方法，并将补喷情况填报于施工统计内。补喷重合孔段应大于100cm，超出12小时应采取补桩方法；
6）承包人在钻杆钻进下沉碰到较硬土层下沉困难时，需报监理工程师同意后，方可足量冲水。伴随施工进展，应随时复核桩位位置，以防人为、机械震动等原因造成桩位发生偏离。钻头直径磨损量不得大于1cm；
7）承包人在搅拌桩施工中，应认真做好施工统计，施工统计应包含下列内容：
① 施工里程或部位，桩号，施工日期，天气情况；
② 统计搅拌机下沉及提升时间，供浆和停浆时间，钻进深度，停浆面标高等和每根桩所用水泥浆总量和所用时间总长；
③ 水泥浆泵送压力、管道压力；
④ 每罐（池）浆液水泥和水和外掺剂得用量；
⑤ 每米喷浆量，储料罐（池）内浆液剩下量；
⑥ 搅拌次数和深度；
8）要求施工人员进行上岗培训，认真实施作业要求，确保工程质量。水泥浆配合比、桩机操作规程及关键技术参数现场挂牌注明。
3、泥搅拌桩成桩检验
（1）质量检验
1）要求承包人开挖自检，用目测法检验桩体成型情况、搅拌均匀程度，如实做好统计。开挖深度为0.5m~1.0m，如发觉凝体不良等情况，应报废补桩。
2）成桩28天后，用钻孔取芯法检测桩身完整性、搅拌均匀程度及桩施工长度。桩体设计强度（90天无侧限）不低于1600Kpa，28天强度不低于1200Kpa。对每桩取出芯样监理工程师应现场指定相对较弱地方截取一段，送外委检测单位做一组（三个）30天龄期无侧限抗压试验，以测定桩身强度。
3）在对搅拌桩进行检验时，钻孔后留下空洞应采取和原桩配比相同搅拌均匀水泥土回填并挤压密实，也可采取相同强度水泥砂浆回灌密实。
（2）外观判定
① 桩体圆匀，无缩颈和凹陷现象。
② 搅拌均匀，凝体无松散。
③ 群桩桩顶齐平，间距均匀。

（3）实测项目以下表：
项次
项 目
要求值或
许可偏差
检验频率
1
桩距（cm）
10
抽查桩数3%
2
桩径（mm）
大于设计
抽查桩数3%
3
竖直度（%）
≤1.0%H
抽查桩数3%
4
桩长（m）
大于设计
喷浆前检验钻杆长度，成桩28天后钻孔取芯3%
5
单桩水泥掺入量
大于设计
查施工统计
6
桩体无侧限抗压强度
大于设计
成桩28d后钻孔取芯，桩体三等分段各取芯样一个，成桩数2%
7
单桩或复合地基承载力
大于设计
成桩数1%抽检，且大于3根
七、安全文明施工监理关键点
1、落实实施《建筑工程安全生产管理条例》、安全文明施工管理要求等法律文件精神，要求施工单位建立健全安全、文明施工管理体系，施工中确保管理体系正常运行。
2、督促施工单位做好安全教育及安全技术交底工作，施工中监理人员常常检验施工单位是否做好对应安全、环境管理方法，是否做好应急预案方法。
3、监理人员要检验电工、电焊工、起重工等特种作业人员特种工操作证及其使用期，确保全部特种工全部持证上岗。
4、检验施工用电是否严格实施一机一闸一漏电三级保护方法，配电箱应由专业电工负责，是否存在非专业施工人员乱拉、乱接电线。
5、检验进入施工现场人员是否全部正确佩戴了安全帽等劳保防护用具。
6、夜间施工时，检验照明准备工作是否到位。
7、吊装作业前，检验吊装区域是否设置安全警戒线或彩旗、警示牌等，并有专员防护；吊装作业时，监理人员需随时检验是否设置专职起重指挥人员，吊车司机和地面指挥人员应相互熟悉标号、旗语、手势、哨声等。
8、监理人员要常常检验钻机安放、固定是否牢靠稳定，立即消除钻机歪斜偏位、底部边角脱空等现象。
9、施工中，监理人员常常检验桩孔周围是否做好防滑防护方法，预防施工人员意外滑倒。
10、施工中，督促施工单位加强桩基水泥浆管理，泥浆搅拌桶内水泥浆不得外漏或外溢，严禁水泥浆随意排放，污染周围环境和水体。
11、现场在必需位置悬挂多种安全标识（安全标志牌和警示牌等）；是否有加强季节性施工安全防护方法，雨季做好防雨、防雷及防台工作，在雨季（台风季节）施工时，监理人员着重检验有没有做好相关安全技术方法、应抢救援预案准备工作。

武汉宏宇建设工程咨询
马鞍山市中心城区水环境综合治理PPP项目监理部
二〇一七年一月
