高压旋喷桩监理工作细则.doc

监 理 实 施 细 则

工程名称：

分部/分项工程： 主体围护构造
专业名称： 三重管旋喷桩工程
编 制 人：
审 批 人：
发布日期：

工程监理有限公司

编码：CES-P06-QR02

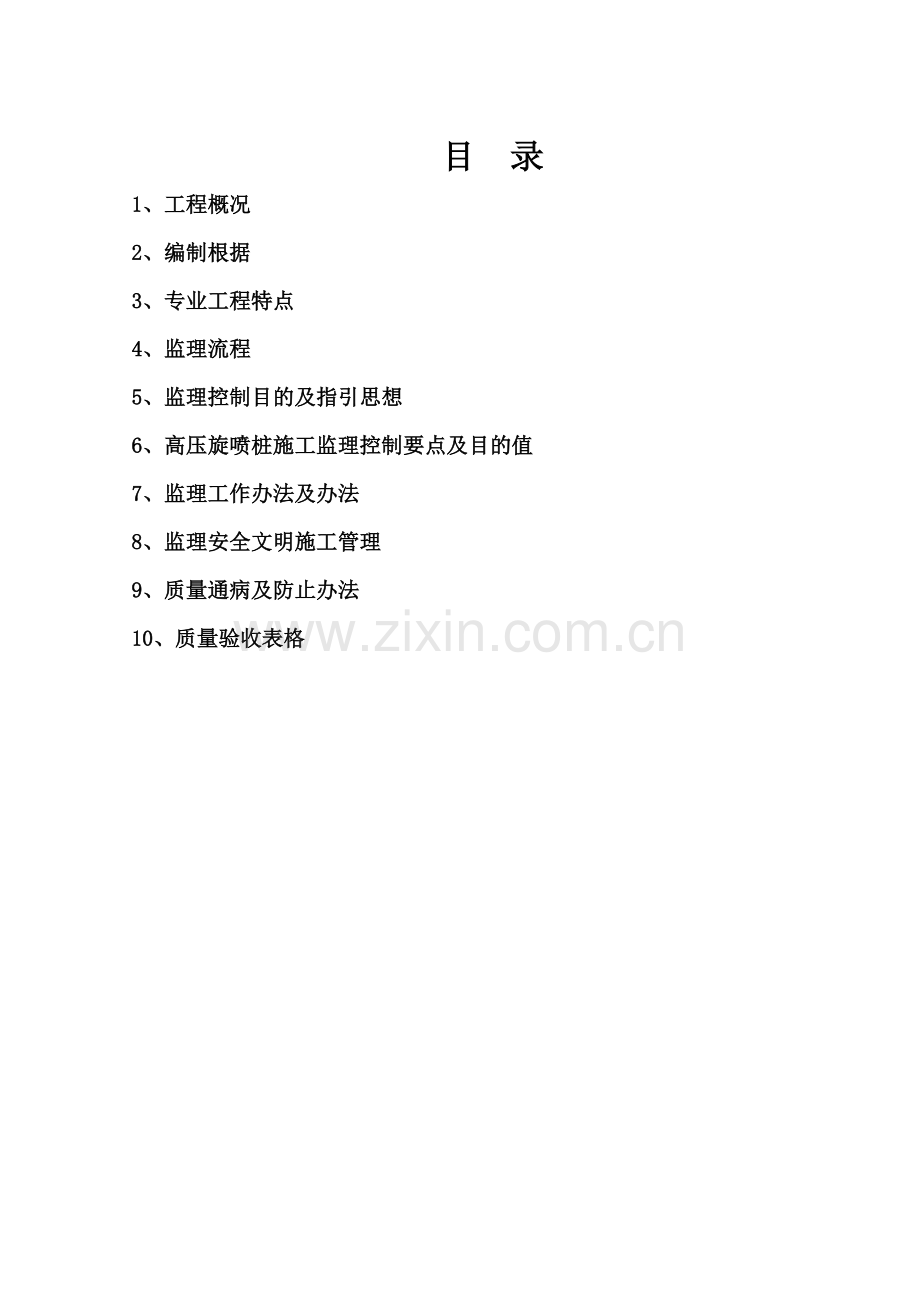

目 录
1、工程概况
2、编制根据
3、专业工程特点
4、监理流程
5、监理控制目的及指引思想
6、高压旋喷桩施工监理控制要点及目的值
7、监理工作办法及办法
8、监理安全文明施工管理
9、质量通病及防止办法
10、质量验收表格

高压旋喷桩监理实行细则
1、工程概况：
2、编制根据：
2.1监理规划
2.2施工设计图及阐明
2.3《建筑基坑支护技术规程》（JGJ120—）
2.4《建筑地基基本工程施工质量验收规范》（GBJ-125-）
2.5《建设工程监理规范》（GB50319-）
2.6《建筑工程施工质量验收统一原则》（GB50300-）
2.7《建筑地基解决技术规范》（JGJ79—）
2.8《建筑基桩检测技术规范》（JGJ106-）
2.9《天津市地下铁道SMW施工技术规范》（DB/T29-145-）
3.0中华人民共和国《工程建设原则强制性条文》
3.1三重管旋喷桩施工方案
3、专业工程特点
3.1高压旋喷桩采用三重管法施工。
3.2高压旋喷桩桩径φ800，桩间距600mm， 加固深度为基坑底如下4m，即22m。加固指标为qu28≥1.2MPa，渗入系数不不不大于10-7cm/s。
3.3水泥采用42.5普通硅酸盐水泥，水灰比1：1.5，水泥浆液比重取1.3t/m3，水泥浆液量不不大于700L/m。旋喷桩28天无侧限抗压强度不不大于3Mpa。
3.4施工工艺流程如下图

停止喷浆，移机
喷浆提钻至设计桩顶
测 量 放 样
钻 机 就 位
钻进至设计孔深
钻 孔
拟定底标高
机 位 调 平
场 地 清 理

水泥检查
浆液拌制
压浆注入

4、 监理流程
4.1监理工作流程图
熟悉三重管搅拌桩图纸及规范

编制三重管搅拌桩监理细则

审查施工方案
组织监理细则交底

检查贯彻施工条件
检查贯彻施工准备工作

审核设备、原材料质保资料

工程开工下达开工指令
测量控制网点检查和复核

进行施工安全、合同、信息管理
进行工程质量、进度、投资控制
开展施工阶段监理工作

进行施工组织和协调

组织验收

1、 进行实行过程中检查和验收。
2、 安排监理人员进行旁站检查

4.2施工方案审查
施工前，监理单位应审查施工单位上报三重管旋喷桩专项施工方案。
4.3资质、资格审查
施工单位如果将三重管旋喷桩施工进行专业分包时，监理单位审批施工单位上报分包单位资格报审。旋喷桩施工前，监理单位应审查施工单位质量、技术、安全保证体系，审查分包组织机构、人员资格等。
审查施工单位上报检测单位资质等相应证明材料。

4.4机械、设备验收
审核施工单位上报施工机械设备资料，并到施工现场核算，进行机械设备进场验收，施工单位进入现场施工机械设备种类、规格、台数与否与报验单和施工方案承诺相符，检查确认其与否满足现场施工需要；并对施工机械操作人上岗证件进行核查。依照设计规定参数拟定施工设备各施工参数（压力、水泥浆量、提高速度、旋转速度等）。施工前应检查空压机和高压泵压力表、流量表精度和敏捷度；检查高压喷射设备性能。
审查施工单位上报测量仪器检定证书并现场核算进场仪器。
4.5工程材料验收
施工前审查施工单位上报工程材料报验资料（水泥出厂合格证、检查报告），并现场核算进入现场工程材料。对进场材料水泥进行见证取样送检，并审查水泥3d复试报告，复试合格方容许使用；28d后再审查水泥28d复试报告。监理部按规定对水泥材料进行监理平行实验。
4.6对施工单位施工技术、安全交底进行审查。
4.7对施工单位报验检查批、施工记录等进行验收，并按频率进行监理平行检查。
4.8监理对高压旋喷桩施工过程进行旁站，并做好监理旁站记录。
5、监理控制目的及指引思想
5.1监理服务目的：
保证工期，节约投资，保证安全，工程质量达到工程交工验收时合格
工程，竣工验收时达到优良工程。
5.2监理工作管理目的
监理工作管理目的是依照设计文献规定，在合理时间内、用合
理投资以达到完毕公路产品为优良工程；详细涉及有质量目的、进度
目的、费用目的、合同管理目的、信息管理目的、安全管理目的和环保管
理目的。
5.2.1、质量监理目的
本工程质量监理目的为：合格。
为达到预定质量目的，咱们要以严格监理、热情事前服务，按
施工承包合同文献、设计文献、技术规范、工程质量验收原则等进行监理。
建立全面质量控制体系，强化项目部自检质量体系管理，严格做好
中间质量验收以及现场质量验收，搞好工序监控。从而形成项目部自检、
监理工程师抽检二级质量保证体系。工作中强调以事先质量控制为主，
严格开工申请审批，杜绝质量事故发生，以达到保证工程质量。
5.2.2、进度监理目的
规定项目部依照合同规定提出总体进度筹划、年度筹划、月度施工进
度筹划和月度报报，审查并督促其实行，及时进行筹划进度与实际进度
比较，按月给业主通报工程进度状况，浮现偏差时指令项目部进行调节，
并督促项目部在人力、资金、机械、材料等方面调配，以保证工程在合同
规定工期内竣工。
 5.2.3、费用监理目的
 认真审查项目部提交钞票流量筹划，现场核算工程数量和计量，根
据中间交验证书审查签发中间支付证书；严格审查计日工、额外工程、设
计变更、价格调节，认真仔细地做好施工现场记录，当项目部规定额外补
偿索赔时，做好各种证据、资料记录、整顿。为业主把好费用关，力求
使工程费用不超过筹划费用。
5.2.4、合同管理目的
贯彻施工承包合同和监理委托合同，站在公正立场上，充分发
挥监理控制和监理方特殊作用，协调业主、项目部及各协作部门关
系；管理好合同，规范约束合同各方行为，提高管理水平。认真履行监
理工程师职责，对的解决好工程变更、工程延期、费用索赔、争端与仲
裁、违约、分包、保险管理工作等。
5．2.5、信息管理目的
按照监理委托合同和施工承包合同及业主规定，按期填报各种表格
和报告，认真负责地做好监理各种记录工作，搞好质量评估、评分以及
各种表格记录、整顿和归档工作，并运用计算机进行各种文字解决工
作，保证交工和竣工验收资料及时和精确提供。
5.2.6、安全生产管理目的
认真履行监理工程师对项目部施工安全检查和督促，定期和不定期
地开展安全工作大检查，做到防范于未然；施工过程中各监理人员在巡视
过程要经常检查督促项目部做到安全施工、文明施工，争创整个工程施工
无重大安全事故发生。
5.2.7、环保监理目的
各分项工程开工前，在施工组织设计中，规定项目部切实做好环保工
作，采用有效办法，不符合规定不批准开工。施工过程中监理应依照实
际状况，发现施工点浮现环保问题，及时下达指令，直到项目部整治，重
点对项目部施工便道、暂时占地、破碎机加工粉尘、各种施工产生
噪音等进行严格控制，同步及时与业主沟通，对沿线边坡、隧道洞口等进
行结合环保优化设计。
5.3监理工作指引思想
监理工作指引思想是以工程项目为目的，建立健全组织管理机
构、完善管理制度和规范监理工作程序，按照合同文献，从组织与管
理角度，采用合同办法、技术办法、组织办法和经济办法，对工程项目
进行全面监督和管理。监理人员根据国家关于法律、法规和业主与项目
部订立施工承包合同文献及监理组与业主订立合同，对工程项目进行
工程质量、工程进度、费用（计量与支付）、合同、安全、环保水保和合
同管理。
监理组将本着“严格监理，优质服务，科学公正，廉洁自律”职业
准则和“守法、诚信、务实、创新”思想，认真贯彻执行公路施工监理
各项政策、法律、法规和规范、规程，制定切实可行工作筹划，明确
岗位职责，严格检查，坚持全过程、全方位、全天候监理。
6、高压旋喷桩施工监理控制要点及目的值
6.1施工准备阶段
6.1.1旋喷桩施工前，审查施工单位上报三重管旋喷桩专项施工方案。
6.1.2施工单位如果将三重管旋喷桩施工进行专业分包时，监理单位审批施工单位上报分包单位资格报审。
6.1.3旋喷桩施工前，审查施工单位质量、技术、安全保证体系，审查分包组织机构、人员资格等。
6.1.4审核施工单位上报施工机械设备资料，并到施工现场核算，进行机械设备进场验收，施工单位进入现场施工机械设备种类、规格、台数与否与报验单和施工方案承诺相符，检查确认其与否满足现场施工需要；并对施工机械操作人上岗证件进行核查。依照设计规定参数拟定施工设备各施工参数（压力、水泥浆量、提高速度、旋转速度等）。施工前应检查空压机和高压泵压力表、流量表精度和敏捷度；检查高压喷射设备性能。
6.1.5审查施工单位上报工程材料报验资料（水泥出厂合格证、检查报告），并现场核算进入现场工程材料。对进场材料水泥进行见证取样，送经监理审查合格检测单位复试，并审查水泥3d复试报告，复试合格方容许使用；28d后再审查水泥28d复试报告。
6.1.6审查施工单位上报测量仪器检定证书并现场核算进场仪器。
6.1.7审查施工单位上报检测单位资质等相应证明材料。
6.1.8审查施工单位施工技术、安全交底。
6.2施工阶段
6.2.1检查施工单位现场管理人员与否在施工现场进行施工质量、安全文明施工管理。
6.2.2对施工单位上报测量成果进行现场复核（即复核桩位）。钻机就位后检查钻头对准桩位中心，使钻机垂直精度控制在1/200以内并检查钻孔位置与设计位置偏差不得不不大于50mm；检查桩机垂直偏差不超过1.5%。
6.2.3检查各施工参数（压力、水泥浆量、提高速度、旋转速度等）数值与否与施工前标定值相符。重要施工参数：（1）注浆管提高速度不大于12--15cm/min，旋转速度20r/min，在粉土层时应减慢提高速度，控制在不大于12cm/min。（2）水切割压力：下沉：10Mpa、提高：20～40Mpa；浆液压力：15MPa，流量>80L/min。（3）压缩空气压力：0.7MPa。（4）喷嘴直径：1.6mm。
6.2.4钻机校正固定、钻头对中后，启动高压浆泵，待正常运转后，向孔内送水，同步缓缓下沉钻杆钻进成孔，直至设计温度。
6.2.4在到达设计深度前一种小时，先按设计水泥量拌制水泥浆液备用，拌制时做到计量精确。浆液在搅拌时间不不大于5分钟。核算施工现场浆液配合比（计算每罐水泥浆用水量和水泥量比值与否符合设计规定1：1.5）。用比重仪检查水泥浆液比重与否符合1.3t/ m3；
6.2.5三重管旋喷桩成孔后，检查孔深与否符合设计规定。
6.2.6监理单位要检查施工程序：成孔后及时将注浆管插入孔中，待喷嘴达到设计标高方可喷射注浆，当喷射注浆参数达到规定值后即可随喷随转随提高。待成孔至设计深度，将拌制水泥浆倾入集料斗，将高压泵送水改为送浆，为保证桩底有足够水泥浆量，应停止提高，原地旋喷15秒，然后边旋转喷浆边提高，旋转速度和提高速度都按施工参数执行，直至桩顶标高为止。
6.2.7施工过程中监理单位要随时检查施工参数：喷射注浆参数（压力、水泥浆量）、注浆管转速和提高速度与否满足设计及规范规定。
6.2.8施工中应做好泥浆解决，及时将泥浆运出或在现场短期堆放后做土方运出。
6.2.9喷桩成桩结束后，拔出钻杆，同步用清水洗送浆泵、钻杆及输送管道等，然后进行下一根桩施工。
6.2.10质量检查原则
旋喷桩施工质量规定表
序号
项目
容许偏差
检查数量
检查办法及阐明
1
固结体位置（纵横方向）
50mm
抽检2%，但不少于2根
用经纬仪检查（或钢尺丈量）
2
固结体垂直度
1.5%
用经纬仪检查喷浆管
3
固结体有效直径
±50mm
开挖0.5～1m深后尺量
4
桩体无侧限抗压强度
不不大于设计规定
钻芯取样，做无侧限抗压强度实验
5
复合地基承载力
不不大于设计规定
抽检2‰，但不少于1处
平板荷载实验
6
渗入系数
不不大于设计规定
按设计规定数量
加固体内或围井钻孔注（压）水实验

6.3成桩检查
6.3.1施工结束后28d，监理单位应见证施工单位对施工质量及承载力进行检查，内容为桩体强度、平均直径、桩体中心位置、桩体均匀性、无侧限抗压。
（1）桩体强度：28天后监理单位见证取芯无侧限抗压强度不不大于3.0MPa。
（2）采用浅部开挖桩头（深度宜超过停浆面下0.5m），目测检查桩体均匀性，量测成桩直径、桩体中心位置。
7、监理工作办法及办法
7.1监理单位在监理过程中采用巡视和旁站监理办法进行监理工作。对加固工程施工过程实行24小时全过程旁站监理；并做旁站监理记录。
7.2旁站监理过程中发现问题采用口头告知、下发监理告知单和工程暂停令或向上级部门报告方式实行监理。
8、监理安全文明施工管理
施工用电安全
8.1、普通规定
（1）现场施工用电采用三相五线制。
（2）配电箱设立总开关，同步做到一机一闸一漏电保护器。
（3）照明与动力用电分开，插座上标明设备使用名称。
（4）电缆线及支线架空或埋地，架空敷设采用绝缘子，不直接绑扎在金属构架上，禁止用金属裸线绑扎。
（5）移动电箱内动力与照明分箱设立。
（6）照明使用安全电压，施工用电编制施工方案，并有可靠安全技术办法，上报审批后才干进行。
（7）施工现场电器设备设施有效安全管理制度，现场电线电气设备设施有专业电工经常检查整顿，发现问题及时解决。
（8）凡是触及或接近带电体地方，均采用绝缘保护以及保护安全距离等办法。
（9）电力线和设备选型按国标限定安全载流量。
（10）所有电气设备和金属外壳具备良好接地和接零保护，所有暂时电源和移动电具装置有效二级漏电保护开关。
（11）十分潮湿场合使用安全电压，设立醒目电气安装标志，不使用无有效安全技术办法电气设备。
（12）规定施工单位经常对职工进行电气安全教诲，对未经考核、未做交底电工、机工和其他人员一律不准上岗作业。
8．2、安全保证办法
（1）电缆接头接入接线盒并附在墙上。接线盒内能防水、防尘、防机械损伤并远离易燃、易爆、易腐蚀场合。
（2）所使用配电箱是符合jgj-99规范规定铁壳原则电箱。配电箱电气装置做到一机一闸一漏电保护。
（3）开关箱电源线长度不不不大于30m，并与其控制固定式用电设备水平距离不超过3m。
（4）所有配电箱、开关箱都编号，箱内电气完好匹配。
（5）工作接地电阻值不不不大于4并由电工每月检测一次，做好原始记录。
（6）保护零线每一重复接地装置接地电阻值不不不大于10。
（7）保护零线选取不不大于10mm²绝缘铜线，统一标志为绿/黄双色线，在任何状况下不使用绿/黄双色线作负荷线。
（8）所有电机、电器、照明器具、手持电动工具金属外壳、不带电外露导电某些，做保护接零。
（9）除塔吊以外，所有电机、电器照明器具、手持电动工具电源线装置二级漏电闸保护器。
（10）施工现场禁止使用花线、塑料胶质线作拖线箱电源线，禁止使用木制拖线箱、板及民用塑壳拖线板。
文明施工保证办法
场容场貌管理
1、规定施工单位对施工现场场容管理，实行划区域分块包干，责任区域挂牌示意，生活区管理规定挂牌昭示全体。
2、安全生产作业工作上墙，做到七牌一图（工程项目基本状况、工程项目负责人员姓名牌、安全六大纪律牌、安全生产计数牌、十项安全技术办法、防火须知牌、卫生须知牌和工地施工总平面图）。
3、现场布置安全生产标语和警示牌，做到无违章。
4、施工区、办公区、生活区挂标志牌，危险区设立安全警示标志。在重要施工道路口设立交通批示牌。
5、保证周边环境清洁卫生，做到无污水外溢，围栏外无渣土、无材料、无垃圾堆放。
6、环境整洁，水沟畅通，生活垃圾每天用编织袋袋装外运，生活区域定期喷洒药水，灭菌除害。
9、质量通病及防止办法
9.1不冒浆或冒浆量少
普通因素是加固土层粒径过大，孔隙较多，可采用如下办法：
（一）、加大浆液浓度，可以从1.1加大到1.3左右继续喷射。
（二）、灌注粘土浆或加细砂、中砂，待孔隙填满后再继续正常喷射。
（三）、在浆液中掺加骨料。
（四）、加泥球封闭后继续正常喷射。
（五）、灌注水泥砂浆后，再将孔内水泥浆置换成粘土浆，待孔隙填满后继续正常喷射。
9.2冒浆量过大
普通是有效喷射范畴与喷浆量不适应关于，可采用如下办法：
（一）、提高喷射压力。
（二）、恰当缩小喷嘴直径。
（三）、恰当加快提高速度。由于冒浆量中具有地层颗粒和浆液混合体，当前对冒浆中水泥分离回收尚无适当办法，在施工中多采用过滤、沉淀、回收调节浓度后再运用。
9.3、凹穴解决
（一）、在喷射灌浆完毕时，即持续或间断地向喷射孔内静压灌注浆液，直至孔内混合液凝固不在下沉。
（二）、在喷射灌浆完毕后，向凝固体与其上部构造之间空隙进行第二次静压灌浆，浆液配比应为不收缩且具备膨胀性材料，如采用水泥∶水∶铝粉配比为9.8∶6.9∶0.3浆液。
9.4、桩机停喷重新施工解决
因故停喷后重新恢复施工前，应将喷头下放30cm，采用重叠搭接喷射解决后，方可继续向上提高及喷射注浆，并应记录中断深度和时间。停机超过3h时，应 对泵体输浆管路进行清洗后方可继续施工。

10、质量验收表格
附表一：旋喷桩施工记录
附表二：高压旋喷桩检查批质量检查记录
附表三：监理旁站登记表

附表一 施喷桩施工记录
表号：地铁施记—011 编号：
工程名称

施工单位

施工部位

标段

监理单位

注浆管直径(mm)

喷嘴直径 (mm)

喷嘴个数

设计提高速度
（cm/min）

桩底标高 （m）

水泥标号

高压泵型号

浆液配方
水灰比： 水泥： 水： 外加剂类型及掺量：
序
号
标 段 号
注浆孔(编号）
旋喷深度
(m)
实际有效长度 (m)
旋喷时间
转速
(n/min)
提高
速度(cm/min)
喷嘴压力MPa
配比
浆液用量(L)
旋喷日期
开始
结束

备 注：
质检员： 施工员： 记录人： 日期：

附表二 高压旋喷桩检查批质量检查记录
制表机关：天津市市政公路工程质量监督站
批准文号：质监[]575号
表 号：地铁检查—地下26

3 5 0 1 2 6 0 1 0

单位工程名称

子单位工程名称

分部工程名称

验收部位

施工单位

施工员

项目经理

施工执行原则
名称及编号

验收执行原则名称及编号
B《建筑地基基本工程质量验收规范》GB50202-
质量检查原则规定
施工单位检查评估记录
监理（建设）单位验收意见
主控项目
1

水泥及外掺剂质量，水泥用量
第4.10.4条

2
桩体强度或完整性检查
第4.1.6条
第4.10.4条

3
地基承载力
第4.1.6条
第4.10.4条

普通项目
1
允
许
偏
差
或
允
许
值
（mm）
钻孔搅拌喷浆
钻孔位置
≤50

桩体直径
≤50

钻孔垂直度
≤1.5%

孔深
±200

桩体搭接
＞200

注浆压力
按设定参数
指标

桩身中心位置
≤0.2D

施工单位检查
评估成果

项目质量检查员： 年 月 日
监理（建设）单位
验收结论

监理工程师：
（建设单位项目技术负责人） 年 月 日
旁 站 监 理 记 录 表
编 号:
地铁 号线工程 表 号：地铁监管—09
工程名称

承包单位

日期及气候

工程地点

旁站监理部位或工序
高压旋喷桩
旁站监理开始时间

旁站监理结束时间

施工状况
现场施工人员 人，施工单位管理人员 人。
本班共施工水泥土搅拌桩 根，桩长 m，桩径 mm，桩体搭接宽度 mm，水泥标号 ，水灰比 ；水泥掺入量 ；水泥用量 吨/桩。
监理状况
水泥质保资料 是 / 否 齐全；钻机提高速度 ，钻孔垂直度 ；桩体搭接偏差 mm；桩长 m；
水泥浆配制状况：水： kg/盘，水泥： kg/盘；设计水灰比： ，实际水灰比 。
发现问题

解决意见

备注

承包单位：
质检员（签字）：
施工负责人：
日期：
监理单位：
监理机构：
旁站监理人员（签字）：
日期：
注：本表由旁站人员填写，一式一份，双方签字后监理机构保存。
