监理工作细则范本.doc

监 理 实 施 细 则
1.1 项目名称：湖南商学院北津学院学生宿舍3#、4#、5#栋工程
1.2 工程地址:长沙市望城县新城镇湖南商学院北津学院新校区内
1.3 项目组成、规模
工程总建筑面积21340平方米，地上六层，砖混结构。
1.3工程建筑/结构/给排水/强弱电介绍
1.楼地面素土扎实，回土高度高于室外标高50 mm。楼面现浇饭上刷一道水泥浆，20mm厚1:2水泥砂浆粉光。
2.门窗:内门为夹板门，外围护墙上为塑钢门，窗为塑钢窗，局部为玻璃幕墙(专业企业设计及施工)。
3.装饰:外装饰1:1:4混合砂浆底面二道，刷外墙涂料三度，内粉刷1：1:6混合砂浆底纸筋灰面，面层二次装修，卫生间1：3水泥砂浆刮糙，面层用户自理。
4.屋面:找坡3%，现浇屋面板上100 mm厚粉煤灰加气混凝土块，最薄处60 mm厚，20 mm厚1:2.5水泥砂浆找平，PVC防水卷材。
5.基础结构;本工程基础为钢筋混凝土独立基础/条型基础:混凝土设计强度：垫层为ClO，基础为C20，结构柱和大梁为C25，防潮层以下砖为MUlO实心砖，M5水泥砂浆砌筑，防潮层以上用MUlO多孔粘土砖。基础埋深 -1.30m ~-1.65m，本工程室内地坪标高±0.000相当于绝对标高5.15 m，室内外高差0.45m。
6.主体结构:一、二层梁、柱，板混凝土强度等级为C20，砖墙通常见MUlO多孔砖，M5.0混合砂浆砌筑。
7.给排水、电气概况
8.室内给水管采取UPVC给水管，承插粘接，室外采取镀锌钢管，丝扣连接。
9.室内消防管采取镀锌钢管，丝扣连接，室外消防管采取铸铁管，石棉水泥接口。
10.排水管:废水和污水管室内采取UPVC排水管，室外雨水管及污水管为UPVC排水管。
11.电气工程:电源为380/220V供电，室内电线管暗敷，采取阻燃型硬质塑料管。

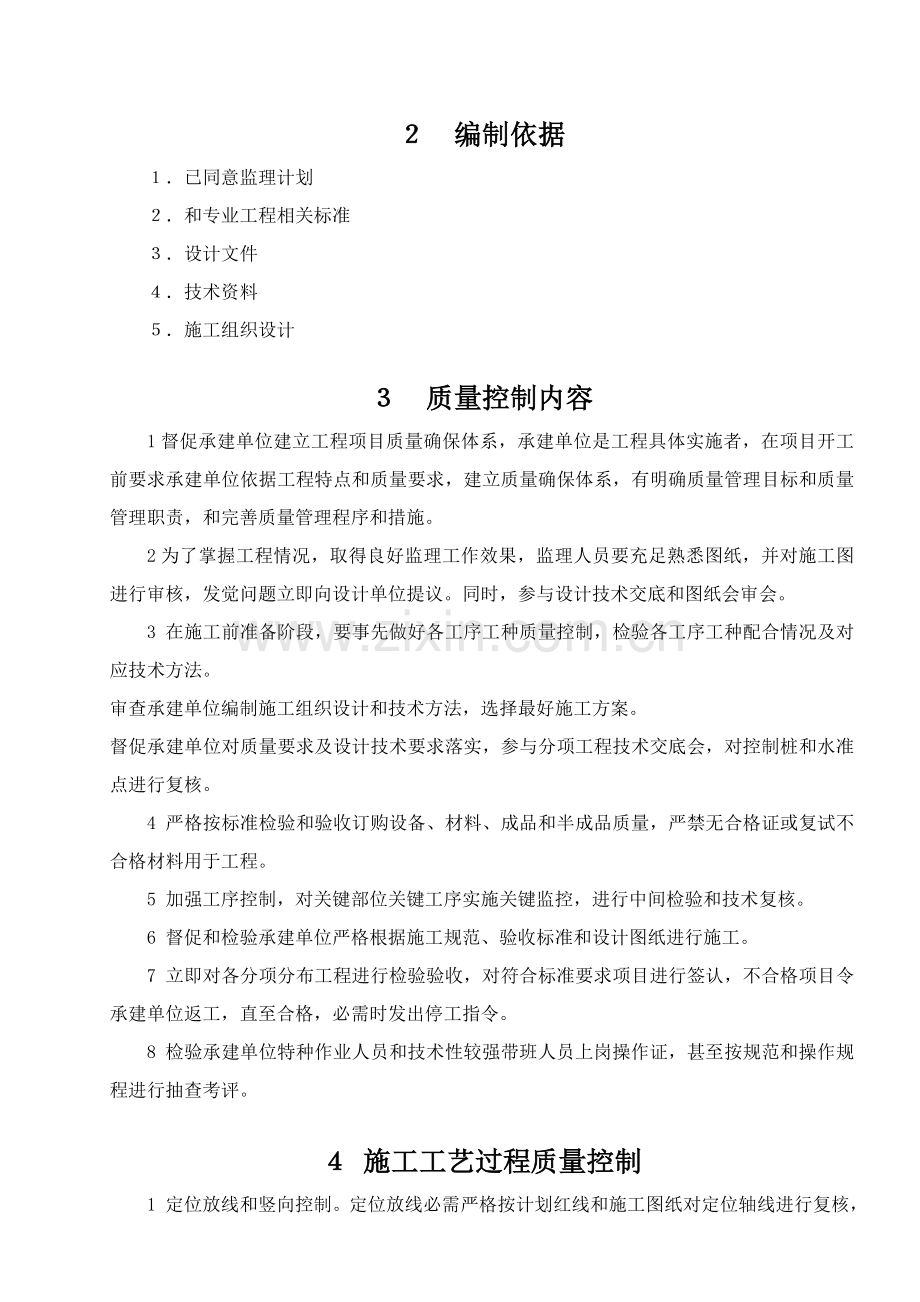

２　编制依据
１．已同意监理计划
２．和专业工程相关标准
３．设计文件
４．技术资料
５．施工组织设计

３ 质量控制内容
1督促承建单位建立工程项目质量确保体系，承建单位是工程具体实施者，在项目开工前要求承建单位依据工程特点和质量要求，建立质量确保体系，有明确质量管理目标和质量管理职责，和完善质量管理程序和措施。
2为了掌握工程情况，取得良好监理工作效果，监理人员要充足熟悉图纸，并对施工图进行审核，发觉问题立即向设计单位提议。同时，参与设计技术交底和图纸会审会。
3 在施工前准备阶段，要事先做好各工序工种质量控制，检验各工序工种配合情况及对应技术方法。
审查承建单位编制施工组织设计和技术方法，选择最好施工方案。
督促承建单位对质量要求及设计技术要求落实，参与分项工程技术交底会，对控制桩和水准点进行复核。
4 严格按标准检验和验收订购设备、材料、成品和半成品质量，严禁无合格证或复试不合格材料用于工程。
5 加强工序控制，对关键部位关键工序实施关键监控，进行中间检验和技术复核。
6 督促和检验承建单位严格根据施工规范、验收标准和设计图纸进行施工。
7 立即对各分项分布工程进行检验验收，对符合标准要求项目进行签认，不合格项目令承建单位返工，直至合格，必需时发出停工指令。
8 检验承建单位特种作业人员和技术性较强带班人员上岗操作证，甚至按规范和操作规程进行抽查考评。

４ 施工工艺过程质量控制
1 定位放线和竖向控制。定位放线必需严格按计划红线和施工图纸对定位轴线进行复核，轴线和竖向偏差必需每层复核，每2~3层用外控和内控法（用天顶法）复核竖向偏差。
2 对基础、砌体、模板、层高、砂浆配合比，墙身轴线，预留孔位置等要严格控制检验和复核。
3 对基槽地质情况必需严格按设计要求进行检验，基础回填土按规范要求。
4 对±0.00以下基础施工，隐蔽前必需进行隐蔽检验验收。
5 现浇钢筋混凝土构配件，检验钢筋型号、规格、数量、锚固长度、模板尺寸、模板支撑、预埋件、混凝土配合比、混凝土浇筑和混凝土养护。
6 检验水、电预埋管线标高、位置、坡度、尺寸、规格、品种。
7 施工单位设置沉降观察点，实施中间抽查和结构完成对观察点进行实测复核，并做好沉降观察统计，沉降观察点设置和测量按设计和规范JGJ/T8-97进行。
8 对工程所使用全部原材料及现场制作混凝土、砂浆全部试块，均实施由建设单位和监理见证取样、送样制度，其中关键是影响结构及使用功效原材料（水泥、钢筋、混凝土和砂浆试块、防水材料等）。
9 对基础工程、主体工程、装饰工程、安装工程进行中间验收，严格工程完工初验工作，对建筑进行综合检验，包含水、电等多种调试和测试符合设计对使用功效要求，检验不合格通知承建单位返修直至合格，然后申报质监站进行验收。
10 现场拌和混凝土、砂浆，其原材料砂、石、水泥和水必需经过严格计量，砂、石必需车车过磅。
５ 分项、分部工程监理实施细则
５.１ 地基和基础工程监理实施细则
1 土方开挖前在施工区域内设置临时或永久排水沟，修筑施工场地内机械运行道路，关键干线宜结合永久性道路修建，道路坡度，转弯应符合安全要求，路基可铺砌200mm左右厚块石或砾石，作简易泥结碎石路面。
2 采取机械开挖基坑（槽）和管沟时，为使不破坏基底土结构，应在基底标高以上预留一层用人工清理。
3 地基开挖后不应长久曝露，应立即组织基槽验收，进行下道工序施工。
4 混凝土应一次连续浇灌完成，不宜留施工缝，必需留设时，需经设计单位同意并应按施工缝要求进行处理，并有止水方法。
5 基础表面应覆盖和洒水养护，并预防浸泡地基。
5.2 砌砖工程监理实施细则
1 砌砖工程施工和操作应按GB50203-98规范进行施工。
2 进场砖材必需有出厂合格证，应达成图纸要求强度等级标准才能使用。
3 砖头使用必需隔夜浇水，砖四面浇水深度15mm。
4 砂浆级配天天复核，试块指定专员制作。拌制砂浆用水泥和砂浆拌制应符合规范要求。
5 砖墙砌筑和冬季施工，必需符合规范第四章和第六章相关条款。
6 砌墙必需每皮甩麻线，做到三皮一吊、五皮一挂，确切砌体垂直，表面平整，灰缝饱满均匀及水平灰缝垂直。
7 混合结构内外墙在每个楼层1.4m砌筑高度以下部位应同时砌筑，上部不能同时砌筑而又必需留置临时间断处，应砌成斜槎。必需留阳槎时，按抗震要求设拉结钢筋。
8 结构柱和墙体连接处应沿墙高每500mm设2ø6 拉结钢筋，每边伸入墙内不宜小于1000mm，拉结筋末断应有90o弯钩。
5.3 钢筋混凝土工程监理实施细则
1 钢筋混凝土工程必需按GB50204-92和JGJ18-96规范进行操作施工。
2 模板安装质量控制：抄平放线、立面垂直、截面正确、大面平整、接缝紧密、标高无误、支撑牢靠，符合规范。
3 钢筋绑扎质量控制：检验材质合格证、复试汇报、钢筋品种、数量、锚固长度、接头位置、搭接长度、焊接质量、弯钩角度、拉结筋埋设、保护层垫块符合规范。预防水电预埋、支模、混凝土浇捣对已绑扎钢筋破坏。尤其注意柱在梁底梁上处箍筋应加密及梁口处箍筋位置正确。
4 混凝土浇筑质量控制：对原材料质量、施工缝、配合比、搅拌运输（包含浇灌混凝土下料高度）、振捣、养护、拆模全过程相关人、机、料、法严格实施工程质量标准，关键控制现浇基混凝土、现浇梁柱，混凝土墙板等部位进行配合比抽查，施工旁站，督促混凝土试块专员制作和见证管理。
5 加强冬期对混凝土施工监控，尤其注意防冻剂渗量，混凝土保温方法，并严控拆模时间。
5.4 预拌（商品）混凝土监理实施细则
1 审查预拌（商品）混凝土生产企业《预拌（商品）混凝土生产企业资质证书》、《搅拌站生产准用证》和《上海市预拌（商品）混凝土质量监督证书》复印件。
2 审查预拌（商品）混凝土提供商混凝土配合比汇报。
3 润滑管壁用水泥浆或水泥砂浆不得集中浇筑在同一处，应分散布料。
4 混凝土泵送应连续进行，如必需中止时，其中止时间不得超出从搅拌至浇筑完成所许可延续时间，且不得超出混凝土初凝时间。
5 依据规范要求，对混凝土塌落度测定和试块制作进行见证。
6 预拌（商品）混凝土施工操作及验收参考自拌混凝土实施。
5.5 装饰工程监理实施细则
1 装饰工程，屋面工程和楼地面工程，严格按JGJ73-91、GB50207-94、GB50209-95施工。
2 墙面、屋面、楼地面必需严堵洞孔、基层洁净、标高正确、铺粘牢靠、表面齐整、色泽均匀，无空鼓起皮。尤其是外墙洞孔，必需2/3用砖，外1/3用细石混凝土堵严，以防外墙渗漏。粘贴和面层材质合格，抽检施工，操作正确，吊顶牢靠，平整，外墙面刮糙不得少于二遍，屋面油毡铺粘必需每层经监理验收。
3 门窗安装等，检验半成品、成品或制作质量，注意安装细部结构。铝合金门窗安装和钢门窗安装符合设计，材质合格，固定牢靠，缝隙严密，配件齐全，外观清洁，满足施工验收标准要求。
5.6 给排水工程监理实施细则
给排水工程施工和施工监理应根据国家公布强制性技术标准、上海市公布强制性技术标准进行。
1 关键材料、半成品、配件、设备质量检验要求
序号
名称
技术要求
需要检验内容和质量检验控制指标
1
给水用
硬聚氯
乙稀管
材配件
GB1002.1-88
GB1002.2-88
①检验产品合格证、准用证，卫生许可证
②检验产品外观质量、管材和管材颜色一致，无色泽不均及分解变色线内外壁光滑平整
③检验管材和管件上标明生产厂名称，规格等
④检验管壁厚度，耐压1.0Mpa规格应符合下列要求
管径 mm
20
25
40
50
65
80
壁厚 mm
1.9
1.9
1.9
2.4
3.0
4.0
2
硬质PVC塑料管和配件（包含雨水管）
GJJ-30-89
①按本年度有效《上海市建材和建筑机械准用证》名目采取其推荐产品
②产品进入工地后检验产品品牌及合格证
③产品不准长久放置露天，太阳曝晒
3
卫生洁具配件
按设计说明
水箱配件必需按上海市本年度有效城市房屋便器水箱产品推荐名单采购，并有产品质保单，铭牌证实
4
水表箱
标准图
使用工程所在地自来水企业指定水表箱，有合格证
5
阀门

①型号和设计要求相同
②阀杆是铜质
③产品有质确保明
④总阀使用前经强度严密性试验合格后使用
6
其它辅助材料/保温、垫料、密封材料等
按规范要求
①保温材料使用阻燃型聚苯乙稀管材料保温厚度50 mm以上
②白漆麻丝按规范进行
③胶水要有产品质保单，卫生许可证等
④保温材料按设计要求采购
2 基础阶段关键质量控制方法和方法
①按设计标高定出上下管位置和土建配合确保在预留洞上口有60-150mm空隙，预留洞上口土建配合做好预制过梁。
②排水硬质PVC管转弯处做管墩。
③排水硬质PVC管在基础内埋设于土上，做100-150mm砂垫层，垫层宽度≥2.5倍，坡度和管道坡度相同，并用细土或砂子填至管顶以上最少100mm处。本工程排水多种管径坡度为0.026。
④排水立管和底层排水管全部安装后进行灌水试验15min内，液位无显著下降，再灌水5分钟，液位保持，无下降为合格。
⑤上下管在基础内预设注意坐标和标高符合设计和规范要求，安装后进行试压，试验压力，设计0.5Mpa，压力在10min~20min内压降≤0.05Mpa，管子、接头无渗漏为合格。消防管按工作压力1.5倍进行试压试验。
⑥基础内上下水管安装后，经自检合格监理复检，质监验收经过后再复土，并保护好PVC硬质管道。
3 结构验收后安装阶段关键质量控制方法和方法
①上下管道安装
明管安装时，通常管外皮和抹灰面净距20-30mm，在有初装饰要求时，给水管距粉刷层表面间距宜为30-40mm，管道垂直度用吊线和尺量，确保每1m偏差在2mm以内，水平偏差0.5mm以内，立管通常每层设管箍二只，上下对称,立管穿越楼层,必需设置套管。
②排水管道安装
硬质PVC管立管每曾设伸缩节一只，位置见规范要求，伸缩量：夏天5-10mm，冬天15-20mm。立管出屋面，应采取有效防水方法。立管每层设抱箍2只距离等分，PVC横管上分流配件至立管直线管线超出2m，设伸缩节。
③横管吊架最大间距横管安装坡度应该符合设计要求，当设计没有提出要求时，可根据下表要求施工：
管 径(mm)
40
50
75
110
160
吊架最大距离（m）
0.40
0.50
0.75
1.10
1.60
最小坡度（%）
1.2
0.7
0.4
0.2
④卫生洁具安装关键点
有初装饰要求卫生器具（水盘）便器水箱距粉刷层表面应有15-20mm间隙，水盘、水龙头标高应比规范要求高出20mm，洗脸盆冷水上水角伐应在盆右下方。
安装坐便器，其底座应高出毛地面20-25mm.
卫生洁具严禁直接用螺栓安装在空心砖内,须先安装预制混凝土块然后用膨胀螺栓将洁具安装在混凝土块内。
地漏安装篦子顶面应高出毛地面10mm。
卫生洁具未安装，其排水管道落水头子均高出毛地面30-50mm，管子应有保护方法。
4 完工验收前，监理控制方法
①上下水管应作压力试验和清洗吹扫统计。
②排污立管应作通球和灌水试验。
③卫生洁具须作盛水试验及统计。
以上试验均按质检要求做好文字统计，并验收签证。
5.6 电气工程监理实施细则
电气工程施工和施工监理应根据国家公布强制性技术标准、上海市公布强制性技术标准进行。
1 关键材料、半成品、配件、设备质量检验要求
序号
名称
技术要求
需要检验内容和质量检验控制指标
1
无增塑刚
性阻燃塑料
管及其配件
GB2406-80
GB2408-80
氧指数42以上
DBJT08-48-91
①检验产品合格证，质量确保书
②检验产品外观质量，管材其内外应光滑，无凸棱凹陷针孔，气泡，有连续阻燃标识和制造厂标
③检验管壁厚度，管壁厚度均匀一致，内外径符合国家统一标准，mm
公称直径
外径
内径
壁厚
16
16
12.2
1.8
20
20
15.8
1.8
25
25
20.6
1.9
2
铜芯聚氯乙烯绝缘电线
BV500
GB5023.2-85
检验导线规格，型号必需符合设计要求，并有出厂合格证，测试汇报等.
3
电表箱
标准图DBJT08-77-97
检验表箱外观：门锁开启情况，内部电器设备部署情况，要求使用供电部门指定产品
4
住户配电箱
型号：ZDX（R）型
标准图
DBJT08-70-95
检验产品合格证，铭牌外观检验，和开关开启灵活无破损，采取上海市标准化办公室或供电部门指定产品.
5
其它材料
按设计和规范要求
2 结构施工时质量控制关键方法和方法
①配合混凝土结构施工时 隐蔽工程验收，依据设计图检验梁、板、柱中预埋管和预埋件管径，位置、标高和管路保护方法。
②配合砖结构施工时 依据设计图检验多种预埋件，电线穿墙保护管，明配，暗配钢管，PVC电线管规格、走向、敷设位置。电表箱和配电箱长度大于50厘米预留洞口应加预制过梁。
检验管路、箱盒制作和安装
③PVC电线管不应敷设在易受机械损伤场所，如露出地面或楼板部位应加钢管保护，PVC管连接应采取插入法，连接处结合面应涂专用粘合剂，PVC管暗配弯曲半径≥6D。
④箱盒位置正确，固定可靠，管子插入盒箱时，应粘接严密、牢靠。采取端接头和内锁母时，应拧紧盒壁不松动。
⑤穿过变形缝外应有赔偿装置，赔偿装置能活动自如。
⑥墙面开槽应采取切割机弹墨线开槽，开槽深度为暗配管外壁和砖墙面间距大于15mm。但不得在水平方向或斜向进行开槽。
⑦PVC管路较长超出下列情况时，应加接线盒无弯时30m；有一个弯时20m；有二个弯时12m；有三个弯时8m；如无法设置接线盒时，管子放大一级。
※暗配钢管应采取丝扣连接，丝扣不得有乱扣现象，管箍必需使用通丝管箍，外露丝扣应不多于2扣，管进箱、盒应小于5mm，采取锁紧螺母固定，严禁管口直接和敲落孔焊接。箱盒开孔应整齐一致，要求一管一孔，不得开长孔。铁制盒箱严禁气焊，电焊开孔，并应刷防锈漆。如用定型箱盒时，其敲落孔大而管径小时，可用铁皮垫圈垫平，或用砂浆加石膏补平齐，不得露洞。
3装饰施工后安装阶段质量控制方法及方法
⑴明配钢管安装（走道内）
①明配钢管安装进箱盒150—200mm处设置管卡固定，在转角，直线段处管卡间距应对称均匀，管卡间距应符合国家规范要求。
②明配钢管安装采取螺纹连接，跨接地线应采取专用接地线卡子连接接地线，不得熔焊跨接接地线，Φ50mm以下钢管进箱，盒必需用锁紧螺母固定。
⑵管内穿绝缘导线安装
①导线型号，截面必需符合设计要求和规范要求。
②导线颜色必需符合规范要求：L1为黄色，L2为绿色，L3为红色，N线为淡兰色，PE保护线为绿黄双色线。
③穿带线清扫管路，管路箱盒内应清洁无杂物。护口、护线套管齐全无脱落。
④放线时应预留长度，导线在管内无接头。出户导线预留长度大于1.5m，导线在变形缝处留有一定长度，并伸缩自如。
⑤导线连接 导线连接应含有条件：导线接头不能增加电阻值，受力导线不能降低原机械强度，不能影响原绝缘等级；
⑥导线连接包扎：多股铜芯线应用相同截面规格铜接头压接，如做成“羊眼圈”状，其孔径应和连接螺栓相匹配，不应过大，并必需搪锡。单股铜芯线可采取阻燃烧型安全压接帽压接或搪锡，压接帽使用专用配套“三点抱压式”压接钳。搪锡部位应做到均匀饱满，光滑不损伤导线绝缘层。线路包扎应严密，绝缘良好。
⑦线路检验及绝缘测试：线路接、焊、包全部完成后，施工单位应进行自检和互检。不符合要求应立即纠正。然后通知监理人员进行复查，绝缘电阻测试应符合设计和规范要求，并做好统计。
⑶开关、插座、灯具和箱柜安装
①开关、插座、灯具等电气设备安装在楼梯及公共部位，室内上下层，同一轴线位置坐标误差不得大于50mm，开关距门框距离应符合要求，距地面标高应符合设计要求，安装标高不应低于1.8m，且安装在较为隐蔽位置，分体空调插座安装高度不宜低于2m。
②灯具安装应牢靠，严禁使用木榫固定，暗设灯具、开头、插座及吊风扇等均应有接线盒，软线吊灯在导线两端应搪锡并打保险扣。
③电器、灯具相线应经开关控制，单相二孔，三孔插座安装为左零右相，按地线应在上方，不一样电压或交直流插座安装在同一场所时应有显著区分。
④为确保安全使用功效，导线在开关、插座接线处均只许可接入一根导线，在箱柜中接线时，最多不超出2根。当接2根时，中间应有平垫片分隔导线，电气上全部紧固螺栓全部必需是镀锌产品，平垫片，弹簧片齐全。
⑤公共建筑和民用建筑照明配电箱，板和电表箱内对应按国家规范设置N线和PE线应在汇流排上连接，不得将N线或PE线多根铰接式压接在铜接头内。
⑥做好通电试验统计并通知监理复查。
4 屋面避雷带安装
其支持件距离应均匀设置，在每一直线段间距宜为1m，偏差20mm，在直角、转弯处应对称，通常为250—300mm，避雷带高度为150mm，当女儿墙宽度大于400mm时，引下线距女儿墙外侧为150mm，屋面高于避雷带金属物体必需和避雷带作可靠保护连接。引下线搭接方法采取90°立弯，测试断接卡按规范要求施工制作安装，高度应符合设计要求，通常为1.7m，而且在一个小区内应统一。
5 防雷、保护接地制作及安装
⑴接地体按设计或规范要求制作，长度大于2.５m。接地连接线采取40×4镀锌扁钢，镀锌扁钢搭接不得成“T”型，严禁直接对接。搭接长度不得小于扁钢宽度2倍，且四条边满焊，焊缝应均匀饱满，不应有咬肉，夹渣，焊瘤等现象，焊缝严禁用砂轮打磨。焊接部位药渣应立即清除洁净，并刷涂防锈漆（埋地刷漆，刷一度防锈，二度沥青漆）。
⑵接地体埋至深度大于0.6m，角钢及钢管接地体应垂直配置，符合设计要求。
⑶做好接地电阻测试统计，并通知监理复核，未检验前不得覆土。
⑷回填土应用好土，分层扎实。

6 施工阶段监理工作基础表式

A类表（承包单位用表）
A1 工程开工/复工报审表
A2 施工组织设计（方案）报审表
A3 分包单位资格报审表
A4报验申请表
A5 工程款支付申请表
A6 监理工程师通知回复单
A7 工程临时延期申请表
A8 费用索赔申请表
A9 工程材料/构配件/设备报审表
A10 工程完工报验单
A11 施工月报
B类表（监理单位用表）
B1 监理工程师通知单
B2 工程暂停令
B3 工程款支付证书
B4 工程临时延期审批表
B5 工程最终延期审批表
B6 费用索赔审批表
B7 施工阶段监理月报
C类表（各方通用表）
C1 监理工作联络单
C2 工程变更单

其中A类表 A1-A11表，承包单位向监理单位申报，经监理单位审核后，返回一份给施工单位，并抄报一份给建设单位，监理留底一份;
B类表 B1-B7表是监理单位用表;
C类表 C1-C2表由工程项目参与各方通用。
7 施工监理步骤表
7.1 钢筋原材料质量掌控步骤
工程材料报审表
附：许可证、质量单等
施工项目经理

每件之铭牌载明许可证、牌号、规格、批/炉号和报验单所附内容应一致；
外观检验，带肋钢筋外径、内径肋高应符合要求，园直径误差应≤±0.4㎜，椭圆度应≤0.2㎜；
无老锈、无裂纹、结疤、折叠、耳子分层、夹杂；凹凸、划痕、麻点等深度或高度在许可范围内为合格。

否 申报
项目材料员配合
监理人员实物验收

合格
不
得用于工程

许可证、质保书、合格证实如非原件，应注明原件有效单位 盖公章，复印人签字，注明用于单位工程批号数量

监理工程师复核
否

合格
在一个代表批中，随机选择二件，每件中抽取一根/段，在每根端部先载去300㎜～500㎜,再取抗拉和抗弯试件各1根。

见证人在见证下取样送验 同批 每60t为一批
加倍复试
否

合格
屈服强度、抗拉强度、延伸率冷弯；抗震构件验算实测强屈比≥1.25，实测屈强/理论值≤1.25（一级）、1.4（二级）

同意用于工程
监理工程师签证
合格

进行化学成份分析或其它专门检测（有资质单位进行）

现场旁站、全方位巡视和平行检验，外观不合格应予剔除
加工过程中无脆断、
弯折开裂等异常情况
否

暂停相关
工序施工

继续在工程中使用，
且先前同意有效
合格

剔除脆断钢筋后

注：为了预防第一次拉伸对伸长率指标不利影响，盘园钢筋宜在调直拉伸以前取样送检，对试件可用木锤给予捶直。
7.2 材料质量监理程序
（ 钢 筋 除 外 ）
检验质保单
试 验 报 告

了解材料、批量、堆放

会同承包人对材料进行外观目测检验

可

用 于
工 程

可 可
要求不需复试品
需
复 否
试
旁站取样·见证送样
有资质单位检测
补做试验抽检或指定试验
不可用于工程

规范许可时 合格

可 剔除宏观
不良品后
不 仍 不 合 格
合 不得在工程中使用·责成承包商退货
格
当规范许可时，加倍取样，送检

合 格

7.3　施工阶段质量监理工作步骤 之一
桩基分项、基础分部和主体分部除外

分项、分部工程完工后

质量确保资料
施工单位自检

整
理
施工单位填写
“工程报验申请表A 4”
“隐蔽工程验收统计A-13”

整 完
改 善

否 　 申 　　 通 　　 否
奉贤县质监站 对于首桩、桩基、基础钢筋和主体钢筋必查，并审查
质量确保体系和质量确保资料
抽查实物工程质量

报 　　 知
监理工程师
核查质量确保资料
抽查实物工程质量

可 可
注2：施工单位在拟隐蔽前2天书面通知质监站，不管质监站来不来，到时全部可隐蔽
注1：承包人自检合格后在拟隐蔽前4 8小时书面通知工程师验收，如工程师不验收，承包人可组自行组织验收到时全部可隐蔽，工程师应认可验收统计

监理师签署“工程报验申请表A 4”“隐蔽工程验收统计A-13”

可

进入下一道工序

7.4 施工阶段质量监理工作步骤 之二
适适用于 桩基分项、基础分部和主体分部工程
桩基分项、基础分部和主体分部工程完工后

质量确保资料
施工单位自检

整
施工单位整改
理
施工单位自检合格后，自评质量等级，填写 “桩基分项、基础分部或主体分部工程质量验收证实书”
完
善

勘察、设计单位项目责任人，注册建筑师，注册结构工程师签署质量检验验收意见
监理单位总监理工程师主持核查质量确保资料
抽查实物工程质量，核定质量等级
建设单位项目责任人主持工程验收，检验工程质量，评定工程质量等级
质监站受政府委托，对参与建设各方主体进行监督。对于桩基、基础钢筋和主体钢筋必查，并审查质量确保体系和质量确保资料，抽查实物工程质量

可

　 可
通不过 通　
过
各方签署“工程质量验收证实书”，并用印

送交给经办质监工程师，请她签收并盖质监站园图章（１份留质监站，５份取回，分送相关单位）

建设单位再验收后３天内，将各方签署“工程质量验收证实书”送质监站备存

进入下一道工序

7.5 施工阶段进度控制工作步骤

建设单位 确定工程总工期目标

施工单位 在开工前提交
施工组织设计及施工进度计划

申
否
报
监理工程师审核

可
以
实施过程分阶段提交
具体计划和变更计划

申
否
报
监理工程师 审核

可
以
责成 施工单位
采取方法

实 施

监理工程师对
实际进度和计划进度进行比较
否

可
以

按 计 划 执 行

7.6 技术联络工作步骤

施 工 单 位
提 出 联 系 内 容

申
报 否
包含未委托授权
范围事项
报建设单位

设计单位

总 监 理工 程 师
审 核
磋 商

磋 商 同 意

可 　　　　 回 应
施工单位 提交技术方案和工程报价
建设单位同意后，施工单位实施；不一样意仍按原设计文件施工、监理
申 报
（报价部分）

7.7 隐蔽工程检验步骤

施工单位自检合格后，填写
工程报验申请表A4、隐蔽工程验收统计A-13
向质监站发（一式二份）隐蔽工程拟隐通知书通知书

分 包

申 报

申 通

否 报 知 NEW 否
监理工程师在旁站、巡视和平行检验基础上复验对合格工程进行签证
基础工程、主体工程钢筋应在拟隐蔽前2天书面通知质监站基础工程、主体工程钢筋必查

可
