南广铁路岩溶路基注浆施工质量检测

实 施 细 则

（试 行）

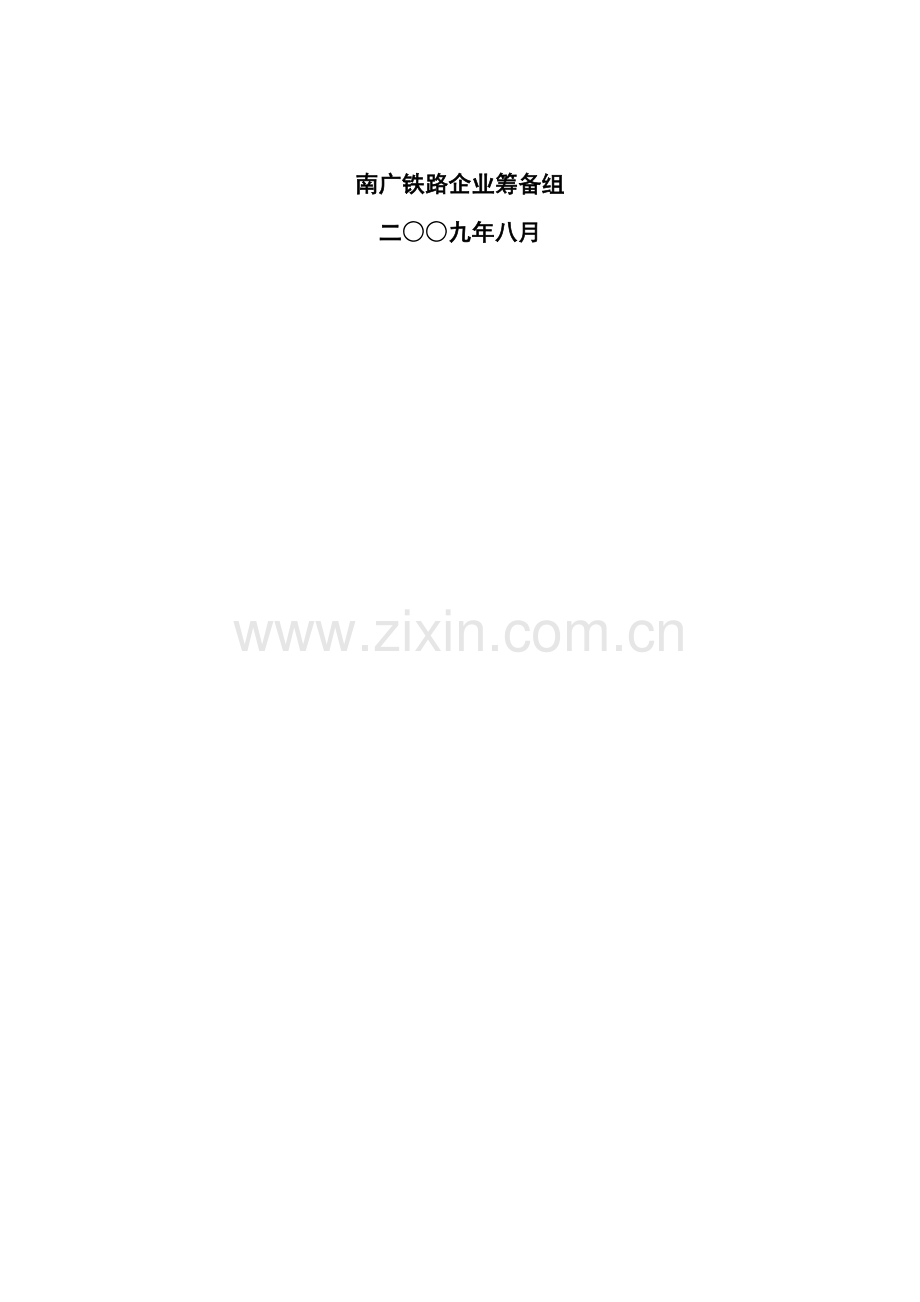

南广铁路企业筹备组
二○○九年八月

目 录
1 总 则 1
2 通常要求 1
3.电测深法 2
3.1基础要求 2
3.2操作细则 2
3.3 检测数据整理及资料编制 3
3.4 评定标准 4
4.瞬态面波法 4
4.1 基础要求 4
4.2 操作细则 5
4.3 检测数据整理及资料编制 6
4.4 检测质量评价 6
5.电磁波CT 7
5.1基础要求 7
5.2操作细则 7
5.3 检测数据整理及资料编制 9
5.4 检测质量评价 9
5.5 评定标准 9
6.钻孔取芯法 9
7.压水试验 9
8．挖探 10
9.补注浆法 10
10. 各单位职责 10

1 总 则
1.0.1 为了规范岩溶注浆质量检测，确保南广铁路工程岩溶注浆施工质量，制订本细则。
1.0.2 施工单位作为工程施工质量控制主体，应对工程施工质量进行全过程控制；建设单位、监理单位和勘察设计单位等各方应按相关要求要求对施工阶段工程质量进行控制。
1.0.3 铁路岩溶注浆施工质量检验检测工作取得质量数据应真实可靠，全方面反应注浆质量情况。所用方法和仪器设备除符合相关标准要求外，还应处于检定使用期内、且状态稳定。
1.0.4 铁路岩溶注浆施工质量检验检测应优先采取成熟可靠优异技术、方法和仪器设备。本细则未包含新技术、新工艺、新设备、新材料施工质量验收应另行制订补充要求
1.0.5 铁路岩溶注浆工程质量验收除应符合本细则外，尚应符合国家和铁道部现行相关强制性标准要求。
2 通常要求
2.1在成片注浆初凝后，为检验施工质量，应进行注浆效果检验，通常质量检验时间应在注浆结束28天后进行。
2.2针对以充填地下洞穴和空洞为目标注浆施工，施工完成后，应重新检测地下洞穴和空洞情况。
2.3针对以阻断地下水活动为目标注浆施工，施工完成后，应重新检测地层渗透和充填固结情况。
2.4检测方法以下表所列：
检测方法汇总表
注浆处理对象
检测方法
检测内容
检测目标

岩溶
1) 钻孔法
2) 瞬态面波法（覆盖层小于25m）
3) 电测深法（处理前后同时采取，二者进行对比）
4) 压水试验
5) 电磁波CT

空洞充填
地层渗透率

是否有充填坚固体
检测充填率

3 电测深法
3.1基础要求
3.1.1 场地和天气要求
1.应清除场地内土堆、大块石或植物秸秆等妨碍测绳部署和跑极杂物或障碍。
2.在无降雨或降小雨时可进行操作，但应尤其注意仪器及隶属设备防水工作。在雨量较大尤其是碰到雷暴天气时，应停止检测工作。
3.当日照较强，气温较高时，应做好对仪器防护，确保仪器工作正常。
3.1.2检测时间及步骤
1.在正式检测之前，需要在检测区域内对已知地质条件断面或点进行检测，以获取不一样地层岩土地质电性参数，为检测资料解释提供基础数据。
2.在注浆之前对要求区域进行电测深检测，在该区域最终一道注浆工序以后再进行电测深复测，对比视电阻率改变。
3.注浆后检测最好在最终一道注浆工序完成28天后进行，如条件不许可，可合适提前，但最少也要在注浆工序完成后7～10天后进行。
3.1.3仪器及隶属设备要求
相关要求应遵照《铁路工程物探规范》（TB10013-）实施。
3.1.4检测单位及人员
1.进行电测深法检测单位应含有勘察检测甲级资质。
2.进行电测深法检测人员中，操作人员需要含有物探，尤其是电测深法专业知识，并能熟练进行仪器操作，数据统计和整理和电测深法检测资料编制。跑极及帮助人员需接收过电测深法野外工作培训，能协调地配合操作人员工作。
3.2操作细则
3.2.1检测布线标准
1.测线应和测试区域铁道线路左右中线重合。当轨道数超出2道时，每增加1道轨道，应对应增加一条测线。
2.测点在测线上，间距为5m。测点编号根据检测区域中小里程至大里程次序从小到大编制。
3.电极应以测点为中心，向测点两端展布，展布方向应依据测区地形、地质、地电条件确定，在同一电性单元内宜保持一致。
3.2.2检测前准备工作：
在进行测量之前，对仪器及隶属设备进行检验，确保其能正常工作。要求应遵照《铁路工程物探规范》（TB10013-）实施。
3.2.3极距部署
1.检测采取对称四极电测深法，极距部署能够参考下表：
AB/2（m）
3
5
7
10
15
22
33
50
70
MN/2（m）
1
1
1
1 、2
2
2
2、 3
3
5
2.当AB/2为22m，33m，50m，70m时，需要用在两种不一样电压下各测1次，并求其平均值。要求2次测量值相对偏差不超出5%。
3.2.4数据统计
1.将相关信息和数据用铅笔统计在电测深法统计纸上对应项目中，格式以下表所表示：

2.在跑极过程中碰到特殊地物（如水沟等）或测线、测点位置变更时候，也应在备注栏中统计。
3.3 检测数据整理及资料编制
3.3.1数据整理
将导出数据导入EXCEL电子表格中进行整理，对于一个测点，整理出来数据应包含3项，即：测点编号（应设定为测点相对位置），对应供电极距（用负值表示）和视电阻率。
3.3.2图件绘制
1.将整理好断面数据导入绘图软件中，并按62.5mm模数对AB/2取常见对数作为纵向坐标值、测点为横向坐标值绘制其视电阻率等值线图。
2.将完成注浆后断面测点不一样极距视电阻率分别和注浆之前和之对应视电阻率相减，得到Δρs，绘出Δρs等值线图。等值线图上不一样Δρs，设定一定等级，用不一样颜色表示出来。全部Δρs等值线图绘制均应采取相同标准。
3.4 评定标准
3.4.1异常区判定
在视电阻率等值线图中，深层视电阻率相对较大区域可判定为灰岩区域，若在该区域中出现了异常视电阻率闭合圈，则该闭合圈所在位置可判为溶洞或溶蚀破碎带存在。
3.4.2注浆质量判定
所判定阻值异常所在区域，在注浆后检测，其视电阻率相对注浆前如有显著改变并趋于较稳定值，应判定为注浆质量较理想；如改变极小或数据不稳定，则应判定为注浆质量不合格或检测间隔时间不够。

4 瞬态面波法
4.1 基础要求
4.1.1场地及天气要求
1.试场地应尽可能平整，对于地形起伏很大，但方量较小应将起伏处挖除，对于方量较大应改变测线方向或绕避。
2.测试场地应保持干燥，地层表面不能有水覆盖；若有水时需抽干排净1～2天后方可进行检测。
3.场地周围不能存在影响测试噪声，如机械施工等。
4.检测应在无雨天气下进行。当日照较强，气温较高时，应做好对仪器防护，确保仪器工作正常。必需时应暂停检测。
4.1.2检测时间选择
注浆后检测在最终一道注浆工序完成28天后进行，如条件不许可，可合适提前，但最少也要在注浆完成10天后进行。
4.1.3仪器及隶属设备要求
1.瞬态面波法提议采取含有数据处理统计存放功效面波仪，信道数大于12道，检波器频率3.8～4Hz，隶属设备有电缆、电线、蓄电池、震源、卷尺。
2.仪器及设备具体要求遵照《铁路工程物探规范》（TB10013-）和《多道瞬态面波勘查技术规程》（JGJ/T 143—）。
4.1.4检测单位及人员
1.进行瞬态面波法检测单位应含有甲级资质。
2.进行瞬态面波检测人员中，操作人员需要含有物探，尤其是面波法专业知识，并能熟练进行仪器操作，数据统计和整理和资料编制。
4.2 操作细则
4.2.1测线测点部署
1.测线应和测试区域铁道线路左、右中线重合，第3个测点应在左、右中线外侧5m交替部署。当轨道数超出2道时，每增加1道轨道，应对应增加一条测线。
2.测点在测线上，点距为25～40m（视岩溶发育程度调整，强烈发育时宜采取小点距）。
3.检波器应以测点为中心，向测点两端展布，展布方向应依据测区地形、地质及场地件条件确定。
4.2.2检测前准备工作
在进行测量之前，对仪器及隶属设备进行检验，确保其能正常工作。相关要求可遵照《铁路工程物探规范》（TB10013-）和《多道瞬态面波勘查技术规程》（JGJ/T 143—）。
4.2.3基础岩土参数测试
正式检测前，应选择符合基础测试条件单一岩土区域，对测区可能出现地层岩土基础参数进行测试，方便分析用。
4.2.4道间距、炮检距选择
道间距通常为1m，炮检距应达成最大勘探深度二分之一，具体采取炮检距依据场地土层覆盖层厚度由现场试验确定。激发锤重不低于24磅。
4.2.5数据统计
将相关信息和数据用铅笔统计在电测深法统计纸上对应项目中，格式以下所表示：
面波测试班报表
工程名称：
测线编号：
备注
测点号
文件名
道间距
偏移距
激发方法
测线方向
场地地质情况

操作 统计 校对
4.2.6采集统计质量评价
1.采集统计中削波和通常地震勘查中坏道，在多道瞬态面波勘察中应视为坏道。
2.采集统计长度满足最大源检距基阶波采集统计，并视为合格统计；不然为不合格统计。
3.采集统计中基阶波应为强势波，不然为不合格统计。
4.采集统计中相邻两道为坏道应视为不合格统计。
5.采集统计中坏道数大于使用道数10％统计应为不合格统计。
6.发觉不合格统计，应进行补测。
4.2.5注意事项
1.各个检波器必需在同一直线上，当要求检波点场地条件不适合时，可左右移动检波器，但移动距离不得超出道间距10%。
2.检波器按竖直方向安插，应和地面接触紧密。切忌用锤敲或用脚踩。
3.在地表介质松软时，应挖坑埋置。检波器周围杂草等易引发检波器微动之物应清除；风力较大条件下工作，检波器应挖坑埋置。
4.检波器和电缆连接应正确，接头洁净无水、土，预防漏电、短路或接触不良等故障。
5.炮点应在各道检波器延长线上。
4.3 检测数据整理及资料编制
4.3.1数据整理
1. 面波数据资料处理应使用软件程序完成。其关键功效应包含：面波数据资料预处理、生成面波频散曲线、频散曲线分层反演剪切波速度及确定层厚，利用面波频散曲线生成速度映像彩色剖面，并在此基础上绘制地质剖面图等。
2.建立地形高程文件、绘制面波速度等值线图。
4.3.2图件绘制
1.将整理好断面数据导入绘图软件中，并绘制其波速等值线图。
2.全部值线图线间距，标注，填充颜色等，均应按统一标准进行修改。
4.4 检测质量评价
1.根据第4.3节所述方法，绘出测区注浆前和完成注浆工序后断面波速等值线图。
2.将完成注浆后断面之中点不一样深度波速分别和注浆之前和之对应波速减，得到ΔVs，类似地绘出Vs等值线图。等值线图上不一样ΔVs，设定一定等级，用不一样颜色表示出来。
3.依据评判标准对测区不一样断面注浆质量进行评价。评价标准分为定性和定量两部分，定性标准为设计注浆部位注浆后波速应显著提升，定量标准为检测点波速应满足下表要求。

表 岩溶注浆质量定量评价标准
类别
评 价 标 准
土
ν= 29.273H + 100
岩石
ν= 23.998H + 360（H<10m）
ν= 23.998H + 290（H≥10m）
岩洞
ν= 16.67H + 246

5 电磁波CT
5.1基础要求
5.1.1 场地和天气要求
1. 检测钻孔孔径基岩中不宜小于89mm，土层中孔径不宜小于110mm。钻孔深度宜为孔间距2倍加2～5m，最小孔深不得小于注浆处理下限深度2倍加2～5m。
2.孔间距宜小于20m，假如遇孔间距大于20m，检测孔应加密。
3. 钻孔应使用内径大于50mmPVC管护管，护管护好后宜在其外再支护内径大于护管外径PVC管进行保护，需要透射孔段应充满井液，严禁使用金属护管。
4. 在无降雨或降小雨时可进行操作，但应尤其注意地面仪器防水工作。在雨量较大或碰到雷暴天气时，应停止检测工作，当日照较强，气温较高时，应做好对仪器防护。
5.1.2检测时间及步骤
1.检测应在注浆前和注浆完成后分别测试，以对比视吸收系数改变。
2.注浆后检测在最终一道注浆工序完成后7至10天内进行。
5.1.3仪器及隶属设备要求
1. 电磁波透射仪器应使用发射频率为5MHz-32MHz范围内，最少能同时发射接收两组以上频率，结果数据为吸收系数仪器。
2其它相关要求应遵照《铁路工程物探规范》（TB10013-）。
5.1.4检测单位及人员
1.进行电磁波透射法检测应含有甲级资质单位。
2.进行电磁波透射法检测人员中，操作人员需要含有物探，尤其是电磁波理论专业知识，并能熟练进行仪器操作，数据统计和后期计算整理和电磁波透射法检测资料编制。
5.2操作细则
5.2.1检测剖面布孔标准
1. 检测孔部署为每500m设置一横断面，孔间距为20m，若检测宽度大于20m，则在检测面中间增加钻孔以确保每次测试间距小于20m。
2.注浆前后两次测量，发射机和接收机对应孔号应保持一致。
5.2.2检测前准备工作：
1. 接收机噪声应小于-130dB，在仪器下井前应测试仪器读数是否正常。
2. 仪器工作频率和对应天线长度应经过试验选择，使其达成最好匹配。
3. 井下部份应含有良好绝缘性和密封性，下井前需要对仪器密封接口进行检验，如密封破损应立即更换。
5.2.3基础岩土参数测试
正式检测前，应选择符合基础测试条件单一岩土区域，对测区可能出现地层岩土基础参数进行测试，方便分析用。
5.2.4检测密度部署
1. 观察点距应以不遗漏有意义异常为标准,以能够成图为标准建立观察间隔，宜采取接收(发射)间隔1m固定发射(或固定接收)，采取层析成像法时应小于计算网格边长。
2. 固定发射点或固定接收点不宜部署在低阻体位置。
3. 每对钻孔宜选择两个及以上工作频率进行测量。
4 交会法应以同时观察为主，并在现场绘制草图。
5. 层析成像法应以定点发射或定点接收观察为主，发射和接收测点应密度大、交角大且分布均匀。
6. 在注浆前测试中应测量出场地原始参数，如石灰岩电磁波吸收系数、充填溶洞电磁波吸收系数等。
5.2.5数据统计
1. 现场统计内容应统计在统计纸上，统计纸格式见表。
表 电磁波透射检测统计纸
电磁波透射测量统计
日期

钻孔编号

钻孔深度

频率

发射孔号

接收孔号

文件号
测试方法
发射机深度
接收机深度

2. 测量中出现特殊情况或改变工作技术条件应具体统计，如遇错误测量信息不宜当场删除，宜保留并具体统计错误情况。
5.3 检测数据整理及资料编制
5.3.1数据整理
1. 层析成像处理时网格边长应小于最小探测对象直径。
2. 多种观察方法曲线异常应相对应不符合时应查明原因后才能用于解释。
3. 深孔或斜孔中采集数据应依据井斜资料进行更正。
5.3.2图件绘制
由技术人员对原始数据进行分析计算，注浆前后两次应使用相同计算方法，计算结果应根据现场孔对深度和距离分别对应横纵坐标做出视吸收系数平面图。
5.4 检测质量评价
1. 注浆前测量中，先确定是否有溶蚀岩层区域，若有溶蚀区域还应分析出溶蚀区域范围和溶蚀区域视吸收系数。
2. 在注浆后7天进行测量，对比注浆前资料，确定完整基岩处视吸收系数已经和注浆前相等，证实浆液已经对完整基岩处已无影响，再分析溶蚀区域和土石分界面上3m至下5m，若视吸收系数升高，则表明其中确实注入了浆液，注浆效果良好，若和初始相比视吸收系数没有升高，则不满足要求。
3. 若在注浆前发觉没有溶蚀区域，则在注浆后只需要确定土石分界面上3m至下5m处视吸收系数是否有提升并形成隔水阻板即可。
5.5 评定标准
1. 注浆后检测做出视吸收系数在溶蚀区域和土石界面上3m下5m处相对注浆前应有超出0.2dB/m增量，不然注浆不合格。
2. 若注浆前未检测出溶蚀区域，只有土层和完整岩层，则注浆后应在土石界面上3m下5m处相对注浆前必需有超出0.2 dB/m增量，不然注浆不合格。
6.钻孔取芯法
施工结束后，视工程关键性和岩溶形态，在注浆孔间部署2～3%质量自检孔，且每个注浆段落不得少于2孔，钻孔取芯具体标准根据《工程地质钻探标准》（CECS240：）实施，检验孔岩芯见水泥坚固体，基础填满可注裂隙，水泥坚固体单轴抗压强度≥0.3MPa，视注浆施工合格。
7.压水试验
施工结束后，在注浆孔间部署质量检测钻孔，孔数为注浆孔总数2%，且每个注浆段落不得少于2孔，压水试验具体方法参考《水利水电工程钻孔压水试验规程》（SL 31-）实施，测定渗透系数小于注浆施工前1/10，视注浆施工合格。

8．挖探
挖探通常在覆盖层厚度较浅时使用，其长度依据所了解地质条件和需要决定，宽度和深度依据覆盖层性质和厚度决定，具体根据《铁路原位测试规程》（TD10018-）实施，挖开处应可见多处水泥坚固体，基础填满可见缝隙。
9.补注浆法
施工结束后，在注浆孔间部署2～3%质量自检孔，且每个注浆段落不得少于2孔，进行补注浆，在注浆压力表大于0.2MPa时，10min连续注浆量小于5L/min终注，检验孔单位吃浆量不应超出周围4孔单位平均吃浆量15％，视注浆施工合格。
10. 各单位职责
10.1 施工单位是质量检测主体单位。完成施工后，应组织或委托含有要求资质单位按本细则相关要求进行质量检测，并出具含有资质章检测汇报。质量合格率应大于95%。委托检测时，应提前按本细则要求清理场地、备好检测孔。检测完成后，应对检测场地和检测孔做好保护，方便建设单位抽检需要。
10.2 监理单位应对检测过程进行监督。正式检测前，施工单位应将检测计划立即间安排报送监理单位及建设单位。汇报单格式以下：
施工质量检测汇报单
工程名称

检测起止里程

施工单位

施工责任人

负担检测单位

检测责任人

注浆完成时间

计划检测时间

检测内容
起止里程
检测工作量
测点测线部署
备注
电测深

瞬态面波

电磁CT

施工单位 填报人 年 月 日
监理单位应对实施具体检测任务单位人员、计划、检测时间进行监督，并派员到检测现场旁站。监理单位现场监督检测数量不应低于计划检测工作量25%。
10.3 建设单位在必需时可另行委托第三方进行质量抽检，其抽检数量宜为检测工作量5～10%。
