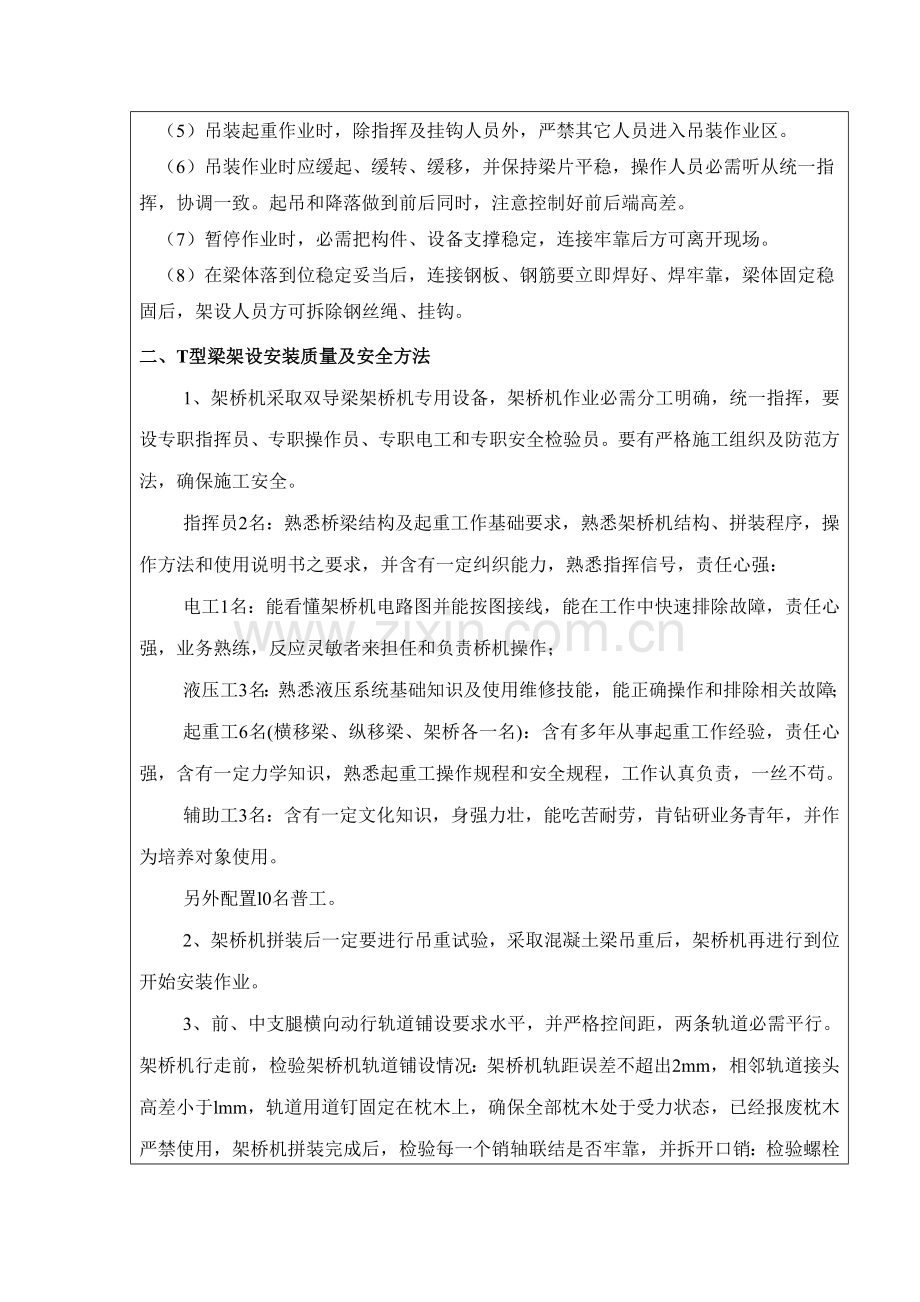

安全技术交底书 工程名称桥 梁 工 程工程部位T 梁 架 设里程桩号回龙大桥内容： T梁架设安全技术交底湖北省十堰至白河（鄂陕界）公路，简称为十白高速公路，全长58.208km。本标段为第7协议段，标段内有中桥1座、大桥3座，分别为：小峡沟中桥、青石沟大桥、汪家沟大桥、回龙大桥。现在只有回龙大桥架设T梁，正对回龙大桥T梁架设进行安全技术交底。一、梁片吊装及吊装现场安全技术要求1、梁体运输T梁采取T梁专用运输车，从梁场运至回龙大桥，路径栗石沟隧道、汪家沟大桥、汪家沟隧道。1）、运梁前，对运梁通道进行检验清理，确保运梁通道平整和坚硬。2)使用运梁车运输梁片时，时速控制在5Km/h以内。T梁运输。除横向加斜撑防倾覆以外，运梁车上搁置点必需设有转盘。3)运输时，两名驾驶员主驾外，还应派一名助手，帮助瞭望，立即反应安全情况和处理安全事宜。运梁拖车上不得坐人。4)运梁车把梁直接运至上导梁架桥机下，运梁机做好定位，进行吊装T梁安装。 5)运梁车停过夜时，应用木块将运梁车底盘均衡垫实。2、梁片吊装（1）吊装人员必需经过安全技术培训，持证上岗。严禁酒后作业。（2）T梁运输时，前后必需有些人跟随，随时注意梁体平稳性，预防梁体倾斜。（3）吊装前必需检验作业环境、吊索具、防护用具。吊装区域无闲散无关人员，障碍已排除。吊索具无缺点，捆绑牢靠，被吊物和其它物件无连接。确定安全后方可作业。（4）吊装时必需实施安全交底，听从统一指挥。（5）吊装起重作业时，除指挥及挂钩人员外，严禁其它人员进入吊装作业区。（6）吊装作业时应缓起、缓转、缓移，并保持梁片平稳，操作人员必需听从统一指挥，协调一致。起吊和降落做到前后同时，注意控制好前后端高差。（7）暂停作业时，必需把构件、设备支撑稳定，连接牢靠后方可离开现场。（8）在梁体落到位稳定妥当后，连接钢板、钢筋要立即焊好、焊牢靠，梁体固定稳固后，架设人员方可拆除钢丝绳、挂钩。二、T型梁架设安装质量及安全方法1、架桥机采取双导梁架桥机专用设备，架桥机作业必需分工明确，统一指挥，要设专职指挥员、专职操作员、专职电工和专职安全检验员。要有严格施工组织及防范方法，确保施工安全。指挥员2名：熟悉桥梁结构及起重工作基础要求，熟悉架桥机结构、拼装程序，操作方法和使用说明书之要求，并含有一定纠织能力，熟悉指挥信号，责任心强：电工1名：能看懂架桥机电路图并能按图接线，能在工作中快速排除故障，责任心强，业务熟练，反应灵敏者来担任和负责桥机操作；液压工3名：熟悉液压系统基础知识及使用维修技能，能正确操作和排除相关故障；起重工6名(横移梁、纵移梁、架桥各一名)：含有多年从事起重工作经验，责任心强，含有一定力学知识，熟悉起重工操作规程和安全规程，工作认真负责，一丝不苟。辅助工3名：含有一定文化知识，身强力壮，能吃苦耐劳，肯钻研业务青年，并作为培养对象使用。另外配置l0名普工。2、架桥机拼装后一定要进行吊重试验，采取混凝土梁吊重后，架桥机再进行到位开始安装作业。3、前、中支腿横向动行轨道铺设要求水平，并严格控间距，两条轨道必需平行。架桥机行走前，检验架桥机轨道铺设情况：架桥机轨距误差不超出2mm，相邻轨道接头高差小于lmm，轨道用道钉固定在枕木上，确保全部枕木处于受力状态，已经报废枕木严禁使用，架桥机拼装完成后，检验每一个销轴联结是否牢靠，并拆开口销：检验螺栓情况，确保全部螺栓紧固；检验电气系统是否正常，阀体动作是否灵活，是否有漏油现象。4、起吊钢丝绳穿好后，必需用钢丝绳夹把头夹紧，绳夹数量为4个，绳夹150mm；架桥机工作前，应再次检验夹螺栓是否拧紧。架桥机前移时，起吊小车必需走到架桥机后部作配重，并和主梁固定。5、架桥机电缆使用前必需经过检验，不合格电缆严禁使用。6、架桥机纵向就位必需严格控制位置尺寸，确保混凝土预制梁安装顺利就位。7、盖梁上枕木依据桥梁横坡调整，确保钢轨道横向水平，枕木垛塔依据具体情况定，要求稳固可靠，枕木间距应大于300mm，并用钢丝绳和盖梁联接牢靠。8、架桥机工作状态，必需安装轨道两头挡块和限位开关，并随时检验限位开关是否正常；架桥机行走时应用塞铁保护。9、架桥机顶高支腿下枕木垛搭设必需稳固可靠。10、架桥机主梁空载纵向前移时，应将主梁调整水平，预防在纵向移位时滑移。11、架桥机纵向移动要作好一切准备工作，要求一次到位，不许可中途停顿。为预防停电，派专员到变电站监督严禁在梁体架设过程中拉闸断电，并备用一台75kw发电机。12、因故无法事先铺设前支腿横移轨道，可用前支腿运输，前支腿携带重物不得超出1000kg。13、架桥机两起吊天车携带混凝土梁纵向运行时，前支腿上部必需和主梁下弦锚固；中支腿上总必需和主梁下弦锚固。14、架桥机工作前，应调整前、中支腿高度，使架桥机主梁水平或上挠5-lOcm。15、架桥机前支腿支好后，应用枕木或自制钢梁在支撑架和行走箱之间作保护。16、起吊天车提升作业和携梁行走严禁同时进行，提升结束后必需使泥凝土粱稳定后，再开启起吊天车行车部分使天车携粱平稳前移。17、安装工作不准超负荷运行，不得斜吊提升作业。18、边梁挂架千斤顶起吊边梁时，承压装置必需顶在钢轨上。19、运梁平车不许可在运行时变速。20、架桥机安装作业时，要常常注意安全检验，每安装一孔必需进行一次全方面安全检验，发觉问题要停止工作并立即性处理后才能继续作业。不许可机械及电气故障工作。21、五级风以上严禁作业，必需用缆绳稳固架桥机和起吊天车，架桥机停止工作时要切断电源，以防发生意外。22、在雷雨季节，依据施工现场情况，架桥机应设避雷装置。23、液压系统专维护1）、属于同一液压缸上两个球型截止阀，必需同时关闭或同时打开切不可只打开其中一个而关闭另一个，不然将会造成事故甚至使软管爆裂或液压缸抽坏：2）、依据千斤顶不一样工况来确定溢流阀整定值，但最大不得超出31Mpa。整定后即用螺帽锁紧，并不可任意改动整定压力，过小则工作中经溢流，造成油温升高甚至不能工作：整定压力过大则不能起保险作用，使元件损坏，具体确定数值由现场技术人员确定；3）、当油温超出700C时应停机冷却，当油温低于00C应考虑更换低湿液压油：4）、多种元件、管路如发生故障时，应立即停机，由经过培训专职技术人员检验修理，操作人员不可私自拆卸。24、架桥机行走轮处配置用楔铁，若因为机械、电气或误操作引发架挢机滑行，应立即将契铁塞入行走轮和轨道之间，使架桥机不能继续滑移。25、天天工作结束后，必需夹轨器，并用手拉葫芦把架桥机固定，在有纵坡情况下，起吊天车应用木楔塞住，清理现场后方可下班。26、T形梁架设安装时，现场人员必需严格遵守安全操作规程，不得违章、违规操作。27、架桥机属重型桥梁架设设备，为确保架桥机正常工作，除对架桥机进行日常维护和保养外，以25片梁为一周期，还要对架桥机进行定时检验和保养，具体内容以下：1）、对架桥机进行整体检验，各杆件是否有变形情况，支腿是否有变形情况，发觉问题，须查明原因，经处理后方可继续使用。2）、对架桥机焊缝进行检验，关键放在主梁、支腿和起吊小车上，发觉焊缝有裂缝，应查明原因，经处理后方可使用。3）、对架桥机电气系统进行严格检验，关键在电缆线是否有破损，如有破损立即更换；漏电保护器工作是否正常，如动作不灵活要立即更换；若遇雨雪天气，还应检验电气元件绝缘情况。4）、对架桥机液压系统进行检验，液压缸是否漏油，液压管是否有破损，液压箱是否漏油，手动换向阀是否灵活，液压油是否到需要换油，不可使液压系统带病工作。5）、检验钢丝绳情况，钢丝绳是事有断丝、压扁，如有断丝立即更换，如压扁要多加注意，假如发觉断丝情况，必需停止工作，更换钢丝绳后方可继续工作，检验钢丝绳夹是否紧固可靠，假如松动要立即紧固。6）、检验减速机和卷扬机润滑油，如油位不够立即添加。7）、对行走机构进行检验，行走机构运行声音是否正常，各齿轮运转是否正常，如有异常，停机检验，处理后方可使用。28、在梁体架设时，在架设跨及预制场专门设置警戒线，预防闲杂人员进入。29、高空作业人员必需带安全帽，捆安全带。30、架设梁体时由指挥员统一指挥，其它人员不得私自介入指挥以预防指挥混乱造成重大安全事故。三、现场安全预控程序：预控项目预控关键预控方法通常要求人员1、人员体检，项目部统一发T梁吊装施工许可证。2、全员“三不伤害”教育，“三宝”用具规范穿戴，特殊工种持证上岗。环境3、天气预报送达现场。4、场地周围设彩钢板护栏和安全警戒线。5、施工通讯联络通畅。6、施工用电实施“三相五线”制，设置规范接零和接地。过程7、龙门吊、架桥机作业指挥信号规范、统一。8、工具传输严禁抛掷，工器具现场堆码整齐。9、按安全检验“三单”（整改通知单、催办通知单、查封通知单）制度整改事故隐患。关键机械(龙门吊、架桥机预应力张拉机具、卷扬机、钢筋加工机械等)1、荷载1、龙门吊、架桥机最大吊幅处吊重留有富余安全系数2、预应力张拉严格按设计要求控制应力2、作业过程3、龙门吊、架桥机起吊、运输、卸载全过程。4、定时校核龙门吊、架桥机、张拉机具、钢筋加工机械安全性能。5、预应力张拉时千斤顶后方严禁站人。机械设备防机械设备事故严格机械设备操作规程严格保养制度交叉作业确保重合交叉安全作业施工现场严禁闲人入内，材料堆放有秩序。重合作业区设置分隔栏电器操作1、防漏电2、防电器伤人现场电路要有作业设计、平面设计，设闸要规范，操作要严格根据方案。用电器要有漏电保险装置，要求确保“一机一闸一漏”。大风或暴雨后启用电器前，要由专业人员仔细检验电路要常检验电闸有严格防潮防雨四、施工现场规范化管理1）、施工现场要有较浓安全宣传气氛，有醒目标安全口号、标志、标牌、警示牌，以增强施工人员和民工安全意识和遵守各类安全规章制度自觉性，进入工地全部些人员必需佩戴安全帽。2）、T梁吊装施工前项目安全员向全体施工人员进行安全生产总交底。3）、各特殊工种如龙门吊驾驶员、架桥机操作人员、预应力施工人员、电工、电焊工、铆工等必需持证上岗，实施安全操作挂牌，作业人员挂牌上岗。4）、外接动力线和自备发电机总线必需优异入有保险装置和漏电开关电箱，再接合格电缆送电至各用电器，至操作手最少要有二级漏电保，安全员、电工要常常检验漏电开关和接地是否起作用+。5）、雨季施工要采取对应施工方法，制订对应应急预案，在雷暴雨时候严禁进行作业。6）、项目部安全员要随时到工地检验安全工作，一经发觉有安全隐患，有权立即签发停工令，责令其限期整改。湖北路桥集团十白七标标项目部7月3日交底人接底人
