现场临时用水施工组织设计样本.doc

安彩高科光伏二期工程
现场临时用水施工组织设计

审批：
校审：
编制：

河南六建建筑集团
二O一十二个月三月

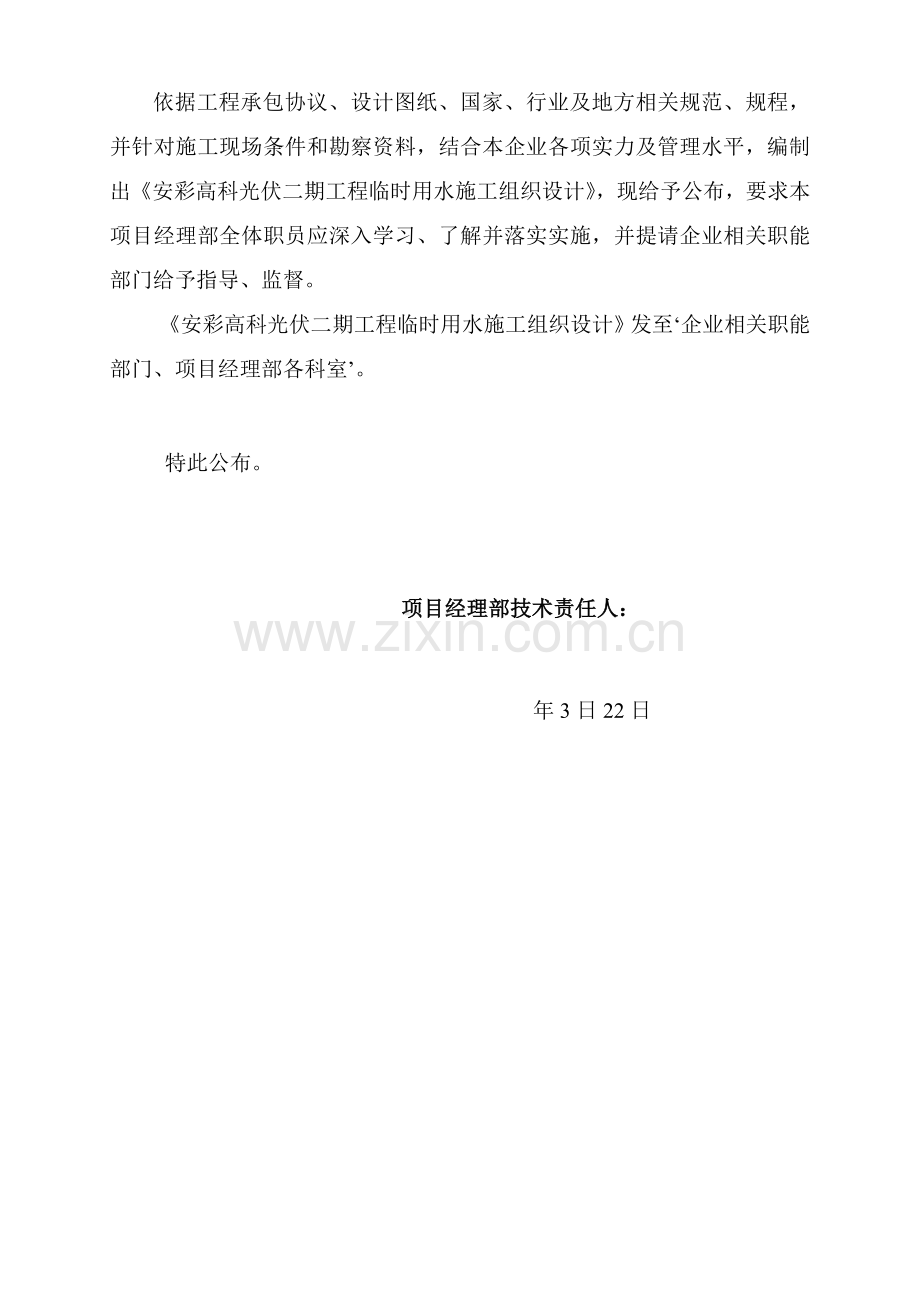

01.公布页
依据工程承包协议、设计图纸、国家、行业及地方相关规范、规程，并针对施工现场条件和勘察资料，结合本企业各项实力及管理水平，编制出《安彩高科光伏二期工程临时用水施工组织设计》，现给予公布，要求本项目经理部全体职员应深入学习、了解并落实实施，并提请企业相关职能部门给予指导、监督。
《安彩高科光伏二期工程临时用水施工组织设计》发至‘企业相关职能部门、项目经理部各科室’。

特此公布。

项目经理部技术责任人：

年3日22日

02.修改页
序号
原章节
原内容
修改内容
日期
同意人

目 录
一、工程概况 4
二、工程用水量计算: 4
三、机械用水量计算: 4
四、生活用水量计算: 5
五、生活区用水量计算: 5
六、消防用水量计算: 6
七、施工工地总用水量计算: 6
八、供水管径计算: 6
十、排水系统 7
十一、用水技术方法 7

现场临时用水施工组织设计
一、工程概况
建筑工地临时供水关键包含:生产用水、生活用水和消防用水三种。
生产用水包含工程施工用水、施工机械用水。
生活用水包含施工现场生活用水和生活区生活用水。
二、工程用水量计算:
工地施工工程用水量可按下式计算：

其中 q1 ── 施工工程用水量 (L/s)；
K1 ── 未预见施工用水系数，取1.05；
Q1 ── 年（季）度工程量 (以实物计量单位表示)，取值以下表；
N1 ── 施工用水定额，取值以下表；
T1 ── 年(季)度有效工作日(d)，取365天；
b ── 天天工作班数(班)，取1；
K2 ── 用水不均匀系数，取1.5。
工程施工用水定额列表以下:
-------------------------------------------------------------
序号 用水名称 用水定额N1 工程量Q1 单位
1 模板浇水湿润 10 1500 M3
2 砌筑工程全部用水 150 300 M3
3 抹灰工程全部用水 30 M3
4 混凝土自然养护 200 500 M3
5 搅拌砂浆 300 100 M3
-------------------------------------------------------------
经过计算得到 q1 =1.05×250000×1.5/(365×1×8×3600)=0.04L/S。
三、机械用水量计算:
施工机械用水量计算公式：

其中 q2 ── 施工机械用水量 (L/s)；
K1 ── 未预见施工用水系数，取1.05；
Q2 ── 同一个机械台数(台)，取值以下表；
N2 ── 施工机械台班用水定额，取值以下表；
K3 ── 施工机械用水不均匀系数，取2。
施工机械用水定额列表以下:
------------------------------------------------------------------------
序号 机械名称 型号 单位 耗水量N1(L) 机械台数Q2
1 点焊机50型 台·h 150 1
2 对焊机 台·h 300 1
------------------------------------------------------------------------
经过计算得到 q2 =1.05×3600×2/(8×3600)=0.26L/S。
四、生活用水量计算:
施工工地用水量计算公式：

其中 q3 ── 施工工地生活用水量 (L/s)；
P1 ── 施工现场高峰期生活人数，取100人；
N3 ── 施工工地生活用水定额，取值以下表；
K4 ── 施工工地生活用水不均匀系数，取1.3；
b ── 天天工作班数(班)，取1。
施工工地用水定额列表以下:
----------------------------------------------------
序号 用水名称 单位 耗水量N1(L)
----------------------------------------------------
经过计算得到 q3 = 100×0×1.3/(1×8×3600)=0L/S。
五、生活区用水量计算:
生活区生活用水量计算公式：

其中 q4 ── 生活区生活用水量 (L/s)；
P2 ── 生活区居住人数，取100人；
N4 ── 生活区昼夜全部生活用水定额，取值以下表；
K5 ── 生活区生活用水不均匀系数，取2；
生活区生活用水定额列表以下:
----------------------------------------------------
序号 用水名称 单位 耗水量N1(L)
----------------------------------------------------
经过计算得到 q4 = 100×0×2/(24×3600)=0L/S。
六、消防用水量计算:
依据消防范围确定消防用水量 q5 =10L/S。
七、施工工地总用水量计算:
施工工地总用水量Q可按以下组合公式计算：

在此计算中得:Q =q5+(q1+q2+q3+q4)/2 =10+(0.04+0.26+0+0)/2=10.15L/S；
最终计算出总用水量，还应增加10%，以赔偿不可避免水管漏水损失。
最终Q还应增加10%,得出 Q =10.15+1.02=11.16L/S；
八、供水管径计算:
工地临时网路需用管径，可按下式计算：

其中: d ──配水管直径(m)；
Q ──施工工地用水量(L/S)；
V ──管网中水流速度(m/s),取V=1(m/s)；
供水管径由计算公式：d=[4×11.16/(3.14×1×1000)]0.5=0.119m=119mm
得临时网路需用内径为119mm供水管。
九、水头损失计算
本工程采取二根钢管垂直供水，每根钢管区域用水流量可确定为1.5L/S，流速为1m/s，计算出管径为DN50钢管。
十、排水系统
本工程业主提供有排水管道。
根据企业相关卫生设施设置要求，施工现场于设排水沟（上盖篦子）排放现场雨水，及其它渗漏水接至现场积水井。公共厕所下设有砖砌化粪池。
十一、用水技术方法
1、现场施工用水、消防用水、生活用水设专员负责，确保用水不间断。
2、消防用水工地设消防水管，消防水管边设消防柜，柜内放消防水带和干粉灭火器，并醒目标识。
3、水管主干管埋地铺设，冬季地面明管采取草绳包裹，预防冻裂。
4、建筑物四面设排水沟，排除雨水和多出施工用水。
5、建筑场地设计排水坡度，使雨水及场地积水排入场地内下水井。
6、雨期备4台φ100水泵，立即排出集水坑内集水和现场积水。
