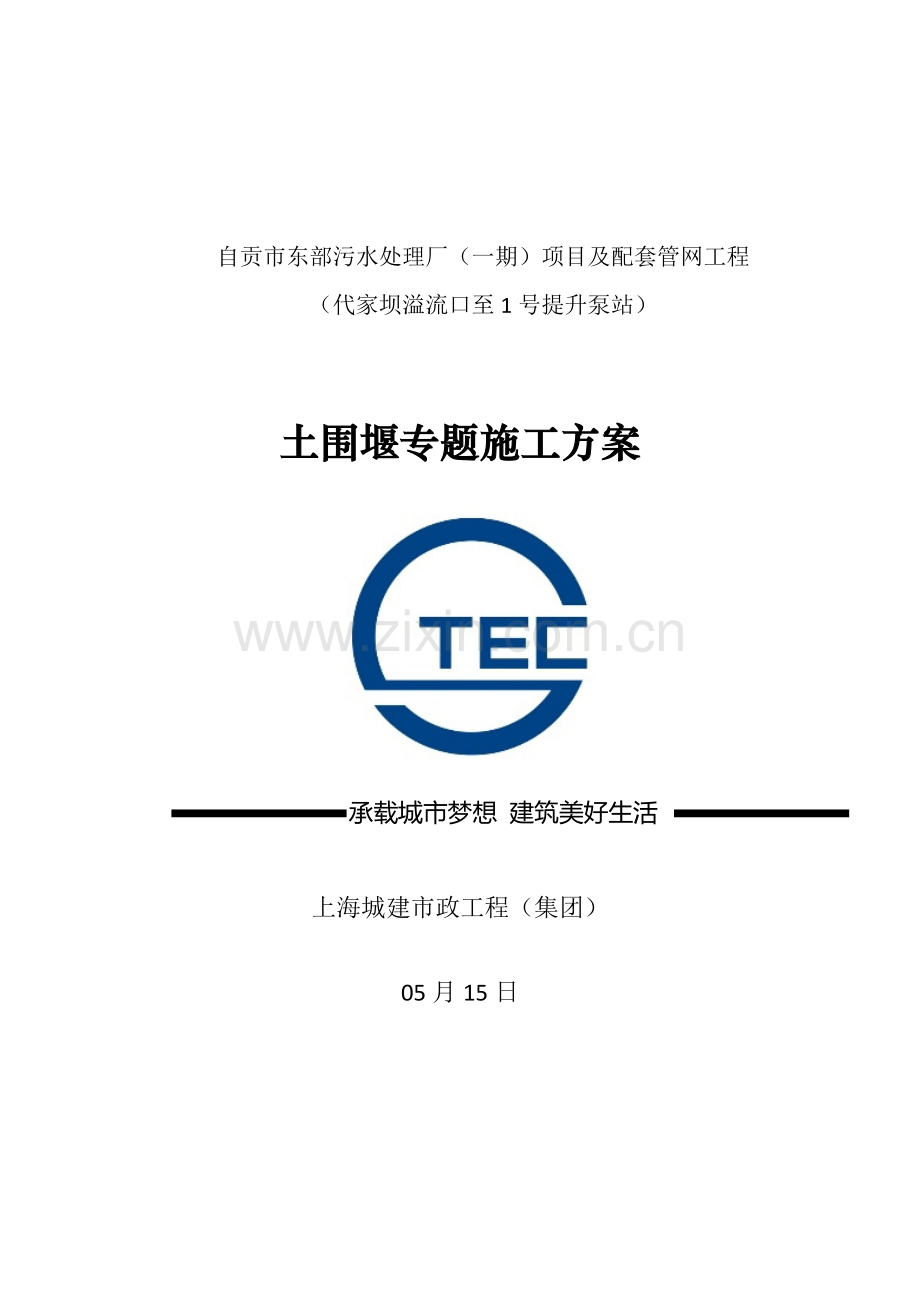

自贡市东部污水处理厂（一期）项目及配套管网工程
（代家坝溢流口至1号提升泵站）

土围堰专题施工方案

承载城市梦想 建筑美好生活

上海城建市政工程（集团）

05月15日

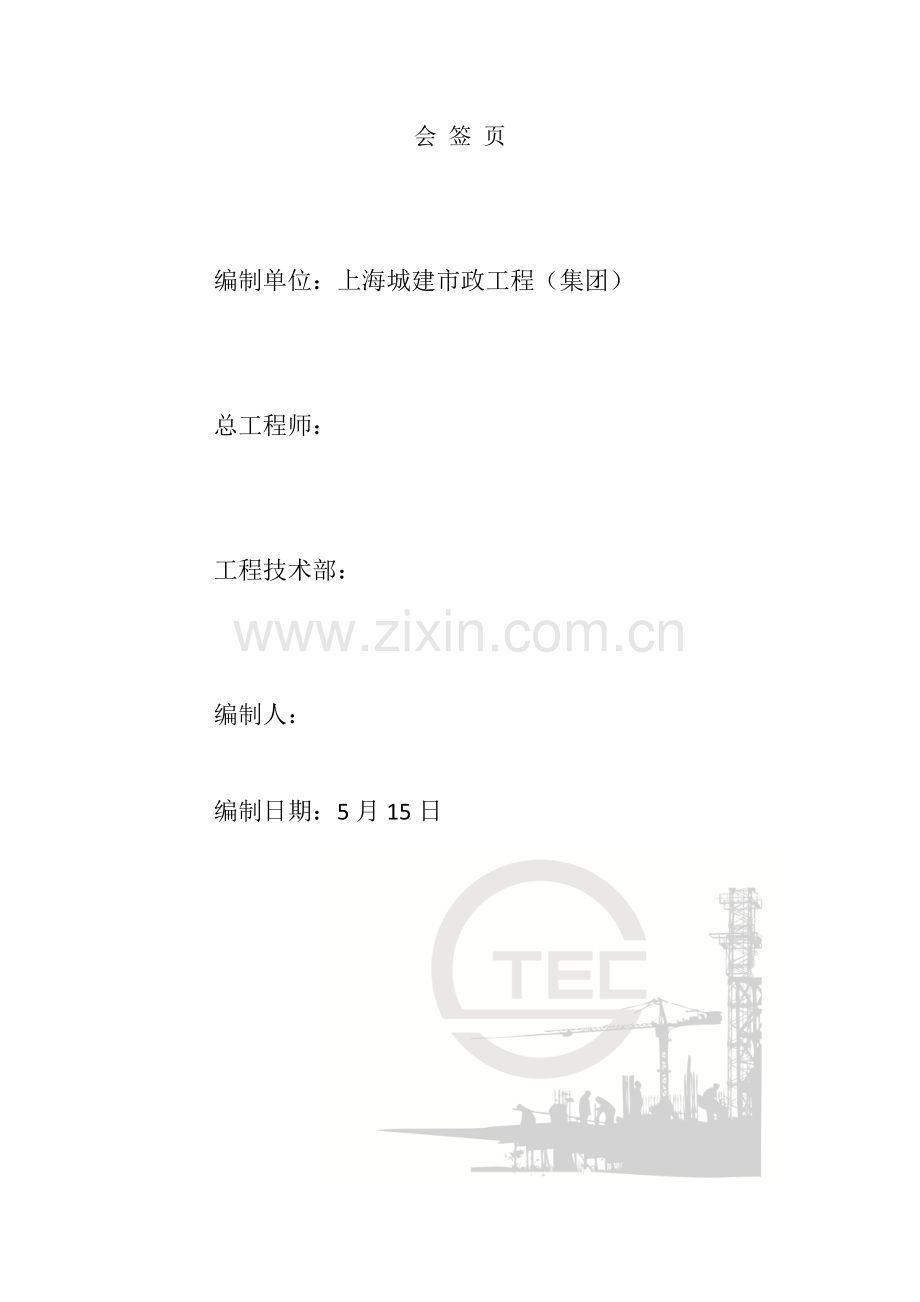

会 签 页

编制单位：上海城建市政工程（集团）

总工程师：

工程技术部：

编制人：

编制日期：5月15日

土围堰专题施工方案
一、工程概况
（一）、概况介绍
本工程在自贡市，为釜溪河北岸截污干管工程，起点为代家坝溢流口（桩号K0+000），至1号提升泵站（桩号K5+440）。
该工程在釜溪河旁管道开挖周围，场地为结构剥蚀、侵蚀、堆积形成红层浅丘地貌，斜坡坡度约为30º～60º，高差通常不超出40m。斜坡表层为可塑状粉质粘土；下伏泥岩，岩层产状15º∠5º。
本工程围堰施工内容包含沿河道敷设截污管5449米。
（二）、围堰形式选择标准
1、要安全可靠，能满足稳定、抗渗及抗冲要求
2、对地基起保护作用，结构简单，施工方便。
3、能充足利用当地材料，同时能满足施工要求。
（三）围堰结构设计
围堰顶高程控制在比最高水位高1米，顶宽2米，边坡按1:1放坡。围堰结构材料就地取材，采取现场土。

二、关键应用标准和规范
1、自贡市东部污水处理厂（一期）项目及配套管网工程对应图纸；
2、施工组织设计及相关文件；
3、踏勘工地，从现场调查、采集、咨询所获取信息。
三、施工准备
1、技术准备
1.1、熟悉和分析工程地质、水文地质资料、基础形状尺寸和埋深情况、施工水位和流速、河床地质和周围情况分析等。
1.2、制订具体施工施工方案审批后实施，实施前需对围堰作业班组进行技术交底，测量工程师对设计围堰平面位置进行放样。
1.3、河床处理：修筑围堰前，先将堰底处河床上树根、石块、表面淤泥及杂物挖除，大致整平。
2、施工机具准备
2.1、运输设备：自卸车、装载机、手推车。
2.2、抽挖设备：挖掘机、潜污泵、水泵等。
2.3、测量仪器：全站仪、水准仪、钢尺等。
3、材料及其它准备
3.1、关键材料：编织袋、草袋等，粘土。
3.2、其它准备：必需时配置装放土袋铁钩铁栏。
四、施工操作工艺
1、施工工艺步骤：
围堰设计 河床清淤整理 填土 边坡堆码草袋 抽水，开挖 基础施工 围堰拆除。
2、施工操作方法：
2.1、围堰材料：两侧边坡采取草袋、编织袋装土堆码进行围堰，袋内装土量为土袋容量1/2～2/3，袋口应缝合，不得漏土。土袋堆码在两边，中间填土石，也能够全断面采取土石围堰。
2.2、堰体尺寸：围堰顶宽2.0米，顶部比施工常水位高出1米以上，堰外边坡为1:1，堰内边坡为1:1，围堰内净尺寸应满足打桩需要。
2.3、堆码要求：先筑上游围堰，再筑下游。堆码在水中土袋，可用钢筋焊制铁钩或铁笼，将草袋送入水中，其上下层和内外层应相互错缝，尽可能堆码密实、平稳整齐。草袋中间填土可人工用手推车从岸边斜向向水中送土至高出水面，逐步向前推进。
2.4、围堰筑好后，进行抽水。检验围堰漏水情况，开始抽水速度要慢，使其逐步承受水压力完成预变形，预防抽水过快围堰坍塌。
2.5、围堰拆除时应由下游开始，由堰顶至堰底，背水面至迎水面，逐步拆除。
五、质量标准
堰体尺寸、平面位置和部署形式、堰体放坡等参数严格根据设计文件标准实施，并满足相关规范和施工要求。
六、安全、文明和环境保护方法
1、工程开工前，施工单位必需具体查对设计文件，依据施工地段地形、地质、水文、气象等资料，在编制施工组织设计同时，制订对应安全技术方法。
2、参与施工人员，必需接收安全技术教育，熟知和遵守本工种各项安全技术操作规程，并应定时进行安全技术考评，合格者方准上岗操作。对于从事电气、起重、建筑登高架设作业、锅炉、压力容器、焊接、车辆驾驶、机动船艇驾驶、爆破、瓦斯检验等特殊工种人员，应经过专业培训，取得合格证书后，方准持证上岗。
3、操作人员上岗前，必需按要求穿戴防护用具。施工责任人和安全检验员应随时检验劳动防护用具穿戴情况，不按要求穿戴防护用具人员不得上岗。
4、施工所用多种机具设备和劳动保护用具，应定时进行检验和必需检验，确保其常常处于完好状态；不合格机具设备和劳动保护用具严禁使用。
5、下挖工程，施工前应依据设计文件复查地下结构物 (电缆、管道等)埋置位置及走向，并采取防护方法；施工中如发觉有危险品及其它可疑物品时，应即停止下挖，报请相关部门处理。
6、施工现场应设置安全标志，并不得私自拆除。
7、施工现场内沟、坑、水塘等边缘应设安全护栏。
8、测量人员在高压线周围工作时，必需保持足够安全距离。遇雷雨时不得在高压线、大树下停留。
9、水文测量人员应穿救生衣。在陡峻河岸进行观察时，应有简易便道和防护方法。
10、挖基工程所设置多种围堰和基坑支撑，其结构必需坚固牢靠。基础施工中，挖土、吊运、浇筑混凝土等作业，严禁碰撞支撑，并不得在支撑上放置重物。施工中发觉围堰、支撑有松动、变形等情况时，应立即加固，危及作业人员安全时应立即撤出。
11、基坑较深时，四面应悬挂人员上下扶梯。
12、基坑支撑拆除时，应在施工责任人指导下进行。拆除支撑应和基坑回填相互配合进行。有引发坑壁坍塌危险时，必需采取安全方法。
13、在围堰内作业，遇有洪水时，应立即撤出作业人员。
14、土石围堰施工过程中，对堰体应随时进行观察、测量，如发生滑坡、渗漏、淘刷等现象时，应分析原因，立即采取加固方法。
15、围堰施工全过程尤其是抽水时必需派专员指挥、指导和监测，水上施工人员必需配置救生圈、穿救生衣。
16、抽水不应过快，方便堰体逐步缓慢受压沉降稳定，预防坍塌。
17、为预防施工过程中发生意外事故，确保围堰安全，应配置从堰外向堰内灌水水泵。一旦发生异常情况，立即向堰内灌水，恢复内外平衡，经检验处理后再抽水开挖。
18、围堰周围和堰顶必需含有良好照明，顶部周围设置栏杆等安全防护设施。
19、保持现场整齐有序，不随便向河内抛洒建筑垃圾、废物，泥浆应妥善处理或运走，不得随意向河内排放。
