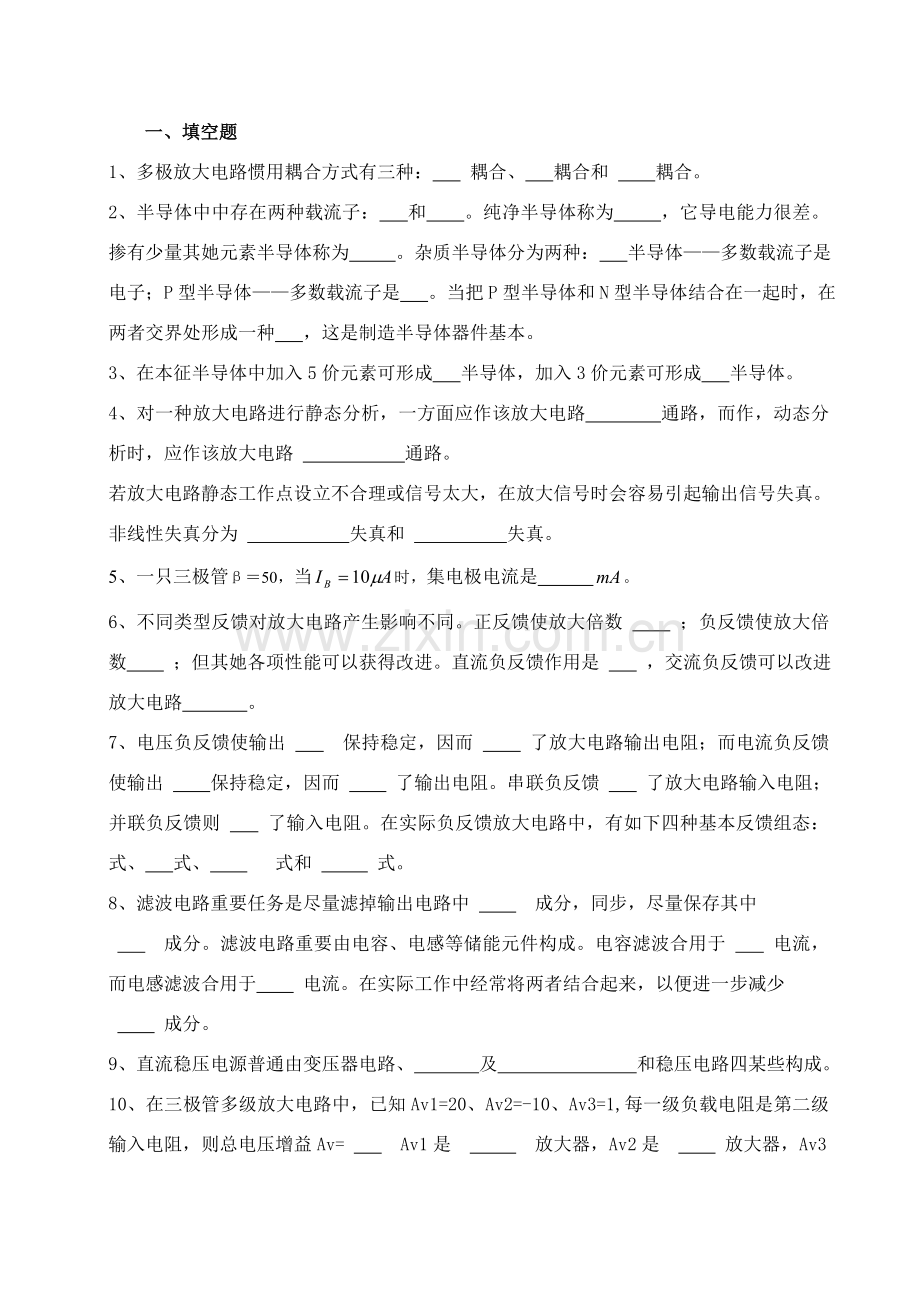

一、填空题
1、多极放大电路惯用耦合方式有三种： 耦合、 耦合和 耦合。
2、半导体中中存在两种载流子： 和 。纯净半导体称为 ，它导电能力很差。掺有少量其她元素半导体称为 。杂质半导体分为两种： 半导体——多数载流子是电子；P型半导体——多数载流子是 。当把P型半导体和N型半导体结合在一起时，在两者交界处形成一种 ，这是制造半导体器件基本。
3、在本征半导体中加入5价元素可形成 半导体，加入3价元素可形成 半导体。
4、对一种放大电路进行静态分析，一方面应作该放大电路 通路，而作，动态分析时，应作该放大电路 通路。
若放大电路静态工作点设立不合理或信号太大，在放大信号时会容易引起输出信号失真。非线性失真分为 失真和 失真。
5、一只三极管β＝50，当时，集电极电流是 。
6、不同类型反馈对放大电路产生影响不同。正反馈使放大倍数 ；负反馈使放大倍数 ；但其她各项性能可以获得改进。直流负反馈作用是 ，交流负反馈可以 改进放大电路 。
7、电压负反馈使输出 保持稳定，因而 了放大电路输出电阻；而电流负反馈使输出 保持稳定，因而 了输出电阻。串联负反馈 了放大电路输入电阻；并联负反馈则 了输入电阻。在实际负反馈放大电路中，有如下四种基本反馈组态： 式、 式、 式和 式。
8、滤波电路重要任务是尽量滤掉输出电路中 成分，同步，尽量保存其中
成分。滤波电路重要由电容、电感等储能元件构成。电容滤波合用于 电流，而电感滤波合用于 电流。在实际工作中经常将两者结合起来，以便进一步减少
成分。
9、直流稳压电源普通由变压器电路、 及 和稳压电路四某些构成。
10、在三极管多级放大电路中，已知Av1=20、Av2=-10、Av3=1,每一级负载电阻是第二级输入电阻，则总电压增益Av= Av1是 放大器，Av2是 放大器，Av3是 放大器。
11、集成运算放大器在 状态和 条件下，得出两个重要结论她们是：
和 ( )
12、基本门电路有 门、 门和 门。
13、可以实现“有0出1，全1出0”逻辑关系门电路是 门。
14、可以实现“有1出0，全0出1”逻辑关系门电路是 门。
15、可以实现“相异出1，相似出0”逻辑关系门电路是 门。
16、抱负状态下，甲类功率放大电路效率最大可达 ，乙类功率放大电路效率最大可达 。

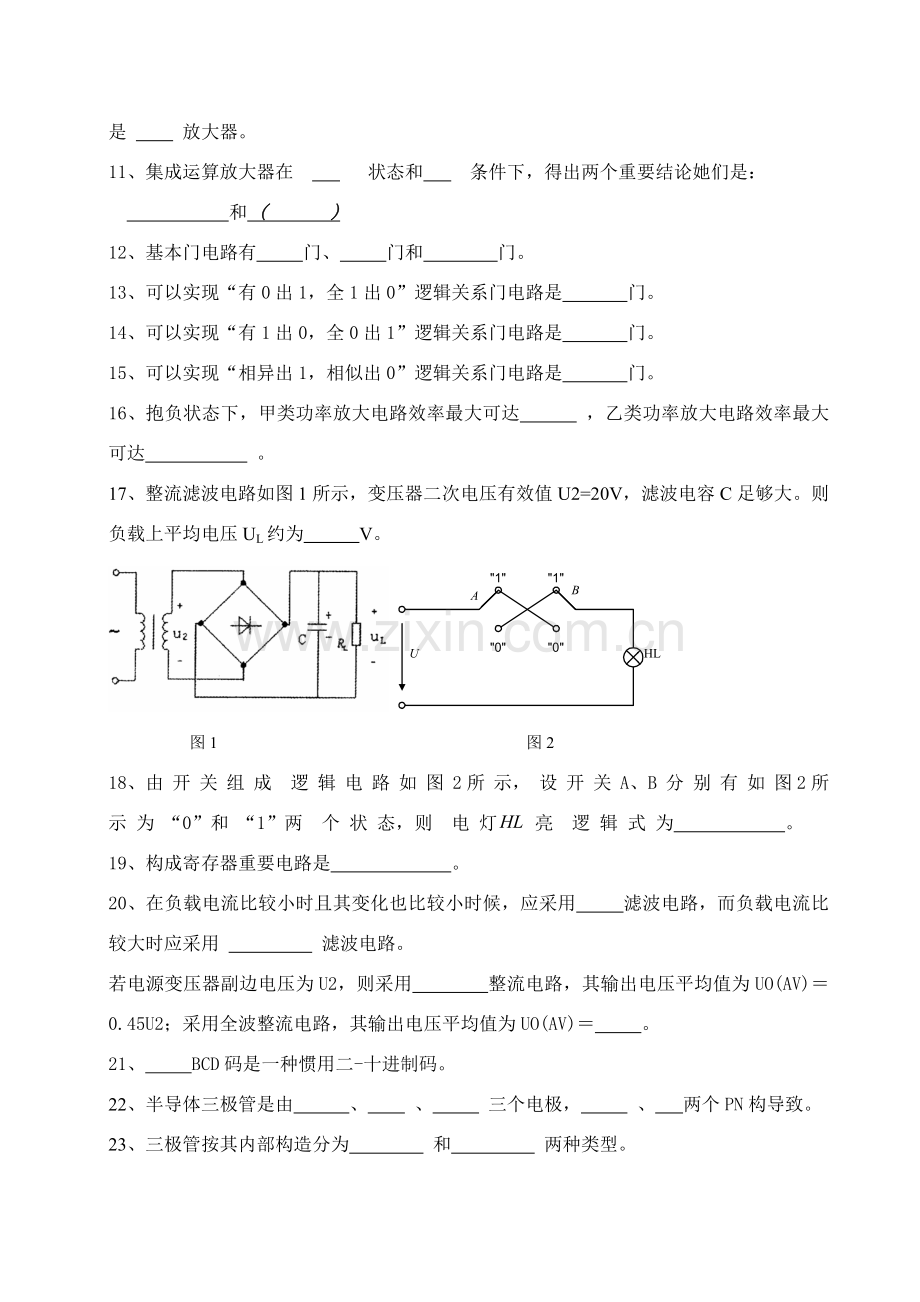

17、整流滤波电路如图1所示，变压器二次电压有效值U2=20V，滤波电容C足够大。则负载上平均电压UL约为 V。

图1 图2
18、由 开 关 组 成 逻 辑 电 路 如 图 2所 示， 设 开 关 A、B 分 别 有 如 图2所 示 为 “0”和 “1”两 个 状 态，则 电 灯 亮 逻 辑 式 为 。
19、构成寄存器重要电路是 。
20、在负载电流比较小时且其变化也比较小时候，应采用 滤波电路，而负载电流比较大时应采用 滤波电路。
若电源变压器副边电压为U2，则采用 整流电路，其输出电压平均值为UO(AV)＝0.45U2；采用全波整流电路，其输出电压平均值为UO(AV)＝ 。
21、 BCD码是一种惯用二-十进制码。
22、半导体三极管是由 、 、 三个电极， 、 两个PN构导致。
23、三极管按其内部构造分为 和 两种类型。
24、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性较为复杂，可分为放大区外，尚有 区和 区。
25、二极管具备 特性。
26在时间上和数值上均作持续变化电信号称为 信号；在时间上和数值上离散信号叫做 信号。
27、在正逻辑商定下，“1”表达 电平，“0”表达 电平。
28、数字电路中，输入信号和输出信号之间关系是 关系，因此数字电路也称为 电路。在 关系中，最基本关系是 、 和 。
29、用来表达各种计数制数码个数数称为 ，同一数码在不同数位所代表 不同。十进制计数各位 是10， 是10幂。
30、十进制整数转换成二进制时采用 法；十进制小数转换成二进制时采用 法。
31、十进制数转换为八进制和十六进制时，可先转换成二进制，然后再依照转换二进制数，按照 一组转换成八进制；按 一组转换成十六进制。
32、8421BCD码是最惯用也是最简朴一种BCD代码，各位权依次为 、 、
、 。8421BCD码明显特点是它与 数码4位等值 完全相似。
33、卡诺图是将代表 小方格按 原则排列而构成方块图。卡诺图画图规则：任意两个几何位置相邻 之间，只容许 取值不同。
34、差分放大电路对 有放大作用，对 起到抑制作用。
35、集成运算放大器是一种采用直接耦合方式多级放大电路，它输入级常采用 形式，其作用重要是为了克服共模干扰。
36、当温度升高时，二极管反向饱和电流将（ ）
37、在共射极放大电路，若要使静态工作点往下移，可通过 基极偏置电阻实现。
38、半导体是一种导电能力介于 与 之间物质。惯用半导体单晶材料是 和 ，尚有某些金属与氧、硫、磷、砷等元素构成氧化物。
39、运用半导体材料某种敏感特性，如 特性和 特性可制成热敏电阻和光敏元件。
40、三极管具备电流放大作用工艺办法是： 区中掺杂浓度高， 结面积大， () 区很薄。
二、判断题
（ ）1、逻辑变量取值，1比0大。
（ ）2、二进制数进位关系是逢二进一，因此1+1=10。
（ ）3、电容器具备隔直流、通交流作用。
（ ）4、输入全为低电平“0”，输出也为“0”时，必为“与”逻辑关系。
（ ）5、或逻辑关系是“有0出0，见1出1”。
（ ）6、二进制计数中各位基是2，不同数位权是2幂。
（ ）7、卡诺图中为1方格均表达一种逻辑函数最小项。
（ ）8、与逻辑功能是全1出1，有0出0。
（ ）9、乙类互补对称式功放电路，其输出波形交越失真实质上是饱和失真。
（ ）10、依照稳压管反向伏安特性曲线可知，其动态电阻越大则其稳压性能越好。
（ ）11、在单相桥式整流电容滤波电路中，若有一只整流二极管接反，则变为半波整流。
（ ）12、在单相半波整流电路中，如果电源变压器二次侧电压为100V，则负载两端电压将是45V。
（ ）13、是3变量逻辑函数最小项。
（ ）14、三极管是一种电流控制型半导体器件。
（ ）15、三极管工作在放大状态时，其两个PN结必要满足发射结正偏，集电结反偏。
（ ）16、共射极放大电路输入信号加在三极管射极与集电极之间。
（ ）17、二进制数权值是10幂。
（ ）18、交流放大电路工作时，电路中同步存在直流分量和交流分量，直流分量表达静态工作点，交流分量表达信号变化状况。
（ ）19、三极管浮现饱和失真是由于静态电流ICQ选得偏低。
（ ）20、两个放大电路单独使用时，电压放大倍数分别为AU1、AU2，则这两个放大电路连成两级放大电路后总放大倍数为AU，且AU=AU1+AU2。
（ ）21、放大电路静态工作点一经设定后，不会受外界因素影响。
（ ）22、放大电路放大倍数与信号频率无关，即无论是高频、中频、低频任一段，放大倍数是相似。
（ ）23、晶体管放大电路接有负载RL后，电压放大倍数将比空载时提高。
（ ）24、同步触发器存在空翻现象。
（ ）25、晶体二极管反向击穿后及时烧毁。
（ ）26、共射放大电路既能放大电压，也能放大电流。
（ ）27、T触发器功能是保持。
（ ）28、乙类互补对称式功放电路，其输出波形交越失真实质上是截止失真。
（ ）29、对4变量逻辑函数，共有16个最小项。
（ ）30、集成运放在开环状况下一定工作在非线性区
（ ）31、三极管工作在放大状态时，其两个PN结必要满足发射结正偏，集电结反偏。
（ ）32、共射极放大电路输入信号加在三极管射极与集电极之间。
（ ）33、二进制数权值是2幂。
（ ）34、三极管浮现饱和失真是由于静态电流ICQ选得偏高。
（ ）35、稳压二极管只要加上反向电压就能起到稳压作用。 。
（ ）36、由触发器构成电路是时序逻辑电路。
（ ）37、半导体材料导电能力比导体强。
（ ）38、半导体材料具备光敏性和热敏性，是由于它是三价元素。
（ ）39、P型半导体材料又称为空穴型半导体，其多数载流子为正电荷。
（ ）40、PN结具备单向导电性。
（ ）41、二极管只要承受正向阳极电压时就会导通。
（ ）42、二极管具备稳压、开关、箝位、整流、检波等作用。
（ ）43、三极管有电流放大作用也有电压放大作用。
（ ）44、放大电路必要设立适当静态工作点，才干正常放大。
（ ）45、Q点设立过高，容易浮现截止失真。
（ ）46、三极管工作在饱和区时，由于集电极电流较大因此也有放大作用。
（ ）47、硅管是指NPN型，锗管是指PNP型。
（ ）48、三极管使用时，集电极和发射极可以混用。
（ ）49、分压偏置放大电路静态工作点受温度影响很小。
（ ）50、调节偏置电阻可以变化基极电流，达到调节工作点目。
（ ）51、放大电路电压放大倍数，只由三极管β值来决定。
（ ）52、一种优质放大器应是放大倍数大，输入电阻大。输出电阻小。
（ ）53、放大电路输出电阻应涉及负载电阻。
（ ）54、电压负反馈能稳定输出电压，电流负反馈能稳定输出电流。
（ ）55、串联负反馈能增大输出电阻，并联负反馈能减小输出电阻。
（ ）56、电压负反馈能减小输出电阻，电流负反馈能增大输出电阻。
（ ）57、两级放大电路，总电压放大倍数应等于两单级电压放大倍数乘积。
（ ）58、多级放大电路，总输入电阻应等于第一级输入电阻，总输出电阻应等于最后一级输出电阻。
（ ）59、射极跟随器实质是共集电极放大电路。
（ ）60、射极跟随器输出电阻大，输入电阻小。
（ ）61、集成运放电路是一种集成多级放大电路。
（ ）62、集成运放电路级间耦合采用阻容耦合方式。
（ ）63、零漂信号是一种缓变干扰信号，重要是温度影响。
（ ）64、差动式放大电路抑制零漂作用强，对各信号放大作用也很强。
（ ）65、共集电极电路有电压放大作用，也有电流放大作用。
（ ）66、稳压电源是一种能将交流电转换成稳定直流电电路。
（ ）67、在稳压电路中，二极管起滤波作用，电容起整流作用。
（ ）68、由真值表得到逻辑函数普通都要通过化简。
（ ）69、组合电路特点是：任意时刻输出与电路原状态关于。
（ ）70、1+A＝1
（ ）71、AB+A＝A
（ ）72、D触发器有两个输入端，两个输出端。
（ ）73、时序逻辑电路输出与电路原状态无关。
（ ）74、触发器是构成时序逻辑电路基本单元。
（ ）75、组合逻辑电路中普通应有JK触发器。
（ ）76、二进制编码器是将输入信号编成十进制数字逻辑电路。
（ ）77、组合逻辑电路普通由各种门电路构成。
（ ）78、编码条件是：必要满足。
（ ）79、电容器具备隔直流、通交流作用。
（ ）80、稳压管使用时一定要正向连接，才干起到稳压作用。

三、选取题
（ ）1、三极管具备 放大作用。
A、电压 B、电流 C、功率
（ ）2、三极管电流之间关系是 。
A、； B、； C、
（ ）3、三极管放大条件是 。
A、发射极正偏、集电极反偏；B、发射极反偏、集电极正偏 ；C、无所谓。
（ ）4、在饱和区三极管 电流放大作用。
A、有 B、无 C、不一定有
（ ）5、在截止区三极管 电流放大作用。
A、有 B、无 C、不一定有
（ ）6、放大电路静态是指 信号时状态。
A、有 B、无 C、不一定
（ ）7、放大电路动态是指 信号时状态。
A、有 B、无 C、不一定
（ ）8、一只三极管β＝50，当时，集电极电流是 。
A、0．51 B、0.5 C、1
（ ）9、三极管作开关元件时，应工作在 。
A、放大区 B、截止区、饱和区 C、饱和区、放大区。
（ ）10、与门逻辑功能是 。
A、全低为高 B、全高为高 C、某些高为高
（ ）11、或非门逻辑功能是 。
A、全低为高 B、全高为高 C、某些高为高
（ ）12、异或门逻辑功能是 。
A、全高为高 B、相异为高 C、全低为高
（ ）13、组合逻辑电路输出，与电路原状态 。
A、关于 B、无关 C、不一定
（ ）14、时序逻辑电路输出，与电路原状态 。
A、关于 B、无关 C、不一定
（ ）14、将十进制数9写成二进制数应是 。
A、01001 B、01101 C、00111
（ ）16、将二进制数01101写成十进制数应是 。
A、15 B、13 C、11

（ ）21、逻辑代数运算中，1+1＝ 。
A、1 B、2 C、3
（ ）22、逻辑代数运算中，A+A＝ 。
A、 2A B、A C、A2
（ ）23、
A、 B、 C、
（ ）24、
A、 B、 C、
（ ）25、最惯用显示屏件是 数码显示屏。
A、五段 B、七段 C、九段
（ ）26、由基本RS触发器构成数码寄存器清零时，需在触发器
A、端加一正脉冲； B、端加一负脉冲； C、端加一正脉冲；
（ ）27、在JK触发器中，当J＝0、K＝1时，触发器 。
A、置1 B、置0 C、状态不变

（ ）28、在D触发器中，当D＝1时，触发器 。
A、置1 B、置0 C、状态不变
（ ）29、编码器属于 逻辑电路。
A、时序 B、组合 C、触发器
（ ）30、下图中，无论输入信号A、B为什么值，输出Y恒为0电路为

（ ）31、对4变量逻辑函数，共有 个最小项。
A、8 B、2 C、16 D、10
（ ）32、JK触发器异步输入端=1，=0，则触发器状态为
A、0 B、1 C、不能拟定
（ ）33、逻辑函数最简表达式为
A、不能拟定 B、Y=A+B C、
（ ）34、二进制数权值是 。
A、2幂 B、10幂 C、16幂 D、8幂
（ ）35、直接耦合放大电路输入级采用差分放大电路是为了 。
A.稳定增益 B.提高输入电阻 C.抑制温漂 D.扩展频带
（ ）36、与乙类功率放大电路比较，甲乙类功率放大电路重要长处是 。
A.放大倍数大 B.效率高 C.输入电阻大 D.交越失真小
（ ）37、实现积分运算电路是 。

（ ）38、触发器属于（ A ）逻辑电路。
A、时序 B、计数器 C、组合
( )39．运算放大器电路如图所示，该电路中反馈类型为 ( )。
(A) 串联电压负反馈 (B) 串联电流负反馈
(C) 并联电压负反馈 (D) 并联电流负反馈

（ ）40、在T触发器中，当T＝1时，触发器 。
A、保持 B、翻转 C、置1
（ ）41、在触发器中，当CP脉冲到来触发器 。
A、置1 B、置0 C、翻转
（ ）42、最基本逻辑关系有 种
A、1 B、2 C、3
（ ）43、逻辑代数运算与普通代数运算 。
A、相似 B、不相似 C、有相似，有不相似
（ ）44、已知放大电路电压放大倍数为100，当输入10时，输出
是 V。
A、1 B、2 C、3
（ ）45、二极管两端加上正向电压时 。
A 一定导通 B 超过死区电压才导通
C 超过0.7V才导通 D 超过0.3V才导通

（ ）46、下图三个电路图中，无论输入信号A、B为什么值，输出Y恒为1电路为 。
A、 B、 C、

（ ）47、A、B、C均为逻辑变量，A+BC等于 。
A、AB+AC B、（A+B）（A+C） C、
（ ）48、半导体三极管工作在放大状态，则必要满足如下条件
A、发射结正偏，集电结反偏 B、发射结正偏，集电结正偏
C、发射结反偏，集电结正偏 D、发射结反偏，集电结反偏
（ ）49、逻辑函数最简表达式为
A、不能拟定 B、Y=A+B C、
（ ）50、十进制数权值是 。
A、2幂 B、10幂 C、16幂 D、8幂
（ ）51、一种触发器只能存贮 位二进制数。
A、1 B、2 C、2 D、4
（ ）52、抱负状态下，甲类功率放大电路效率最大可达 。
A.50% B.87.5% C.78.5% D.100%
（ ）53、已知放大电路电压放大倍数为100，当输入10时，输出
是 V。
A、1 B、2 C、3
（ ）54、电 路 如 图 所 示，二 极 管 为 同 一 型 号 理 想 元 件，电 阻 R = 4 k，电 位 uA=1V， uB =3V，则 电 位 uF 等 于（ ）
A 1 V B 3 V C 12 V

( )55、电路如图所示，输入信号ui=1.414 sin V，则输出电压uO为
A 21.414 sin V B 1.414 sin V C -21.414 sin V

( )56、多级直接耦合放大器中，零点漂移影响最严重一级是 ；
A 输入级 B 中间级 C 输出级 D 增益最高一级

( )57、多级直接耦合放大器中零点漂移最大一级是 。
A 输入级 B中间级 C输出级 D增益最高一级
( )58、规定某放大器输出电阻小，且输入电阻大，应引入 负反馈。
A电压串联 B电流串联 C电压并联 D电流并联
( )59、共模抑制比Kcmr越大，表白电路
A 放大倍数越稳定 B 交流放大倍数越大
C 抑制温漂和干扰信号能力越强 D 输入信号中差模成分越大

( )60、本征半导体温度升高后来， 。
A.自由电子增多，空穴数基本不变
B.空穴数增多，自由电子数基本不变
C.自由电子数和空穴数都增多，且数目相似
D.自由电子数和空穴数都不变
四、综合题：
1、 图示电路中，分别画出其直流通路和交流通路，试阐明哪些能实现正常放大？哪些不能？为什么？（图中电容容抗可忽视不计）。

2、在晶体管放大电路中测得三个晶体管各个电极电位为（1）2V（2）2.7V（3）6V。试判断晶体管类型(是PNP管还是NPN管,是硅管还是锗管),并区别e、b、c三个电极。

3、图示电路，已知，kΩ，kΩ，kΩ，，设 =1 kΩ试求：（13分）
(1) 静态工作点Q（IBQ、ICQ、UCEQ）；
（2）画出微变等效电路
（3）RL接入状况下电路电压放大倍数；
（4）输入电阻Ri和输出电阻Ro；

4、如下图所示，已知VCC=12V,Rc=2KΩ,Re=2KΩ,Rb1=20KΩ，Rb2=10KΩ
RL=6KΩ,β=40,UBEQ=0.7V，试求
(1) 静态工作点Q（IBQ、ICQ、UCEQ）；
(2) 画出微变等效电路
(3) RL接入状况下电路电压放大倍数；
(4)输入电阻Ri和输出电阻Ro；

5．电路如图所示，A1，A2，A3均为抱负运放，V1，V2，V3为已知电压，试求：（1）Vo1（2）Vo2（3）VO

6、电路如下图所示，试问当ui ＝100mV时，uO为多少？
100KΩΩΩΩ
10KΩ
10KΩ
uO
ui
∞

A1

∞

A2

7、某运算放大电路如下图所示，已知输入电压Ui=-2v，求输出电压U0

8、判断下图反馈类型。

9、依照输入波形画出输出波形

10、已知JK触发器输入波形画出输出波形

11、用公式法化简

12、用公式法化简
