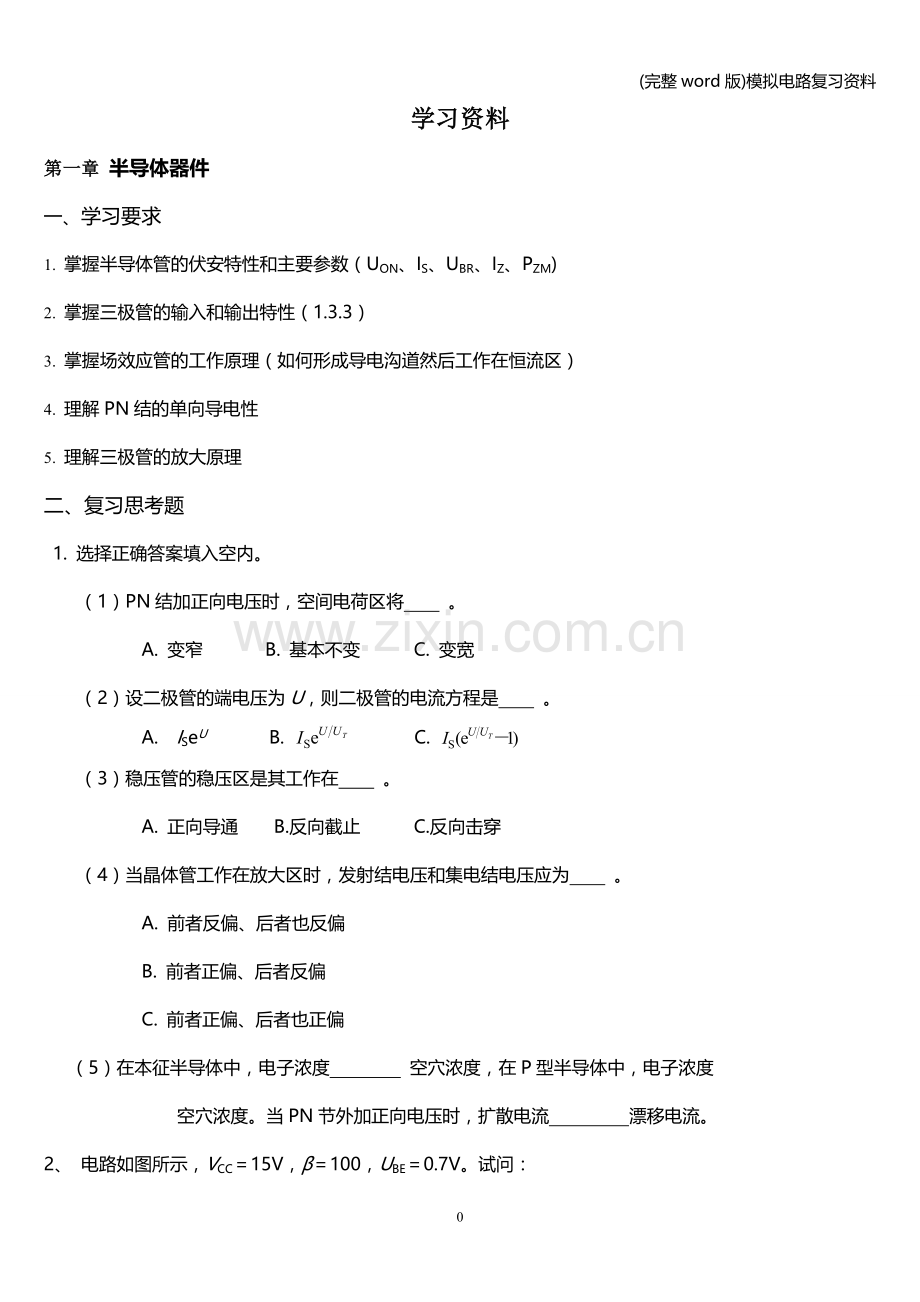

学习资料
第一章 半导体器件
一、 学习要求
1. 掌握半导体管的伏安特性和主要参数（UON、IS、UBR、IZ、PZM)
2. 掌握三极管的输入和输出特性（1.3.3）
3. 掌握场效应管的工作原理（如何形成导电沟道然后工作在恒流区）
4. 理解PN结的单向导电性
5. 理解三极管的放大原理
二、复习思考题
1. 选择正确答案填入空内。
（1）PN结加正向电压时，空间电荷区将 。
A. 变窄 B. 基本不变 C. 变宽
（2）设二极管的端电压为U，则二极管的电流方程是 。
A. ISeU B. C.
（3）稳压管的稳压区是其工作在 。
A. 正向导通 B.反向截止 C.反向击穿
（4）当晶体管工作在放大区时，发射结电压和集电结电压应为 。
A. 前者反偏、后者也反偏
B. 前者正偏、后者反偏
C. 前者正偏、后者也正偏
（5）在本征半导体中，电子浓度 空穴浓度，在P型半导体中，电子浓度
空穴浓度。当PN节外加正向电压时，扩散电流 漂移电流。
2、 电路如图所示，VCC＝15V，β＝100，UBE＝0.7V。试问：
（1）Rb＝50kΩ时，uO＝？
（2）若T临界饱和，则Rb≈？

3、 已知图所示电路中稳压管的稳定电压UZ＝6V，最小稳定电流IZmin＝5mA，最大稳定电流IZmax＝25mA。
（1）分别计算UI为10V、15V、35V三种情况下输出电压UO的值；
（2）若UI＝35V时负载开路，则会出现什么现象?为什么？

第二章 放大电路的基本原理和分析方法
一、 学习要求
1. 掌握放大电路的主要技术指标（2.2节、放大电路技术指标测试示意图）
2. 掌握放大电路静态和动态的概念和分析方法（直流通路和交流通路的概念、图解法、微变等效电路法）
3. 掌握两种单管共射放大电路的工作原理（估算静态工作点Q、AU、RI、RO)
4. 掌握放大电路三种基本组态的性能特点（2.6.3节）
5. 理解图解法的对输出波形失真情况的分析；最大不失真输出电压的概念和求解
6. 理解放大电路的三种耦合方式；直接耦合放大电路的温漂现象
二、复习思考题
1. （1）共集电极放大电路的特点是电压放大倍数A__________，输入电阻_________，输出电阻_________。
（2）对于共射、共基和共集三种基本组态放大电路，若希望带负载能力强，应选用
____组态；若希望频率响应好，应选用_____组态。
（3）三极管工作在饱和区的条件是 。
A 发射结正偏，集电结反偏 B发射结正偏，集电结正偏
C发射结反偏，集电结反偏 D发射结反偏，集电结正偏
(4) 在放大电路中，场效应管工作在漏极特性的 。
A. 恒流区 B. 可变电阻区 C. 截止区 D. 预夹断点
(5) 对于单管共射电路，静态工作点设置过低，其结果是输出波形（ ）。
A 容易出现截止失真 B 容易出现饱和失真
C容易出现交越失真 D 不会出现失真
(6) 为了放大变化缓慢的微弱信号，放大电路应采用_____耦合方式。
A直接 B阻容 C变压器 D光电

2. 试分析下图2.1所示各电路是否能够放大正弦交流信号，简述理由。设图中所有电容对交流信号均可视为短路。
(a) (b) (c)
图2.1

3. 电路如图2.2所示，已知晶体管β＝50，在下列情况下，用直流电压表测晶体管的集电极电位，应分别为多少？设VCC＝12V，晶体管饱和管压降UCES＝0.5V。
（1）正常情况 （2）Rb1短路 （3）Rb1开路
（4）Rb2开路 （5）RC短路

图2.2

4. 按要求填写下表。
电路名称
连接方式（e、c、b）
性能比较（大、中、小）
公共极
输入极
输出极

R i
R o
其它
共射电路

共集电路

共基电路

得 分
评卷人
复核人
一、 分析计算（每小题13分，共39分）

5. 如图2.3图所示的分压式工作点稳定电路中，已知，
，三极管的=50，
（1）试估算放大电路的静态工作点；
（2）估算放大电路的。

图2.3

6. 电路如图2.4所示，晶体管的β＝100，=100Ω。
（1）求电路的Q点、、Ri和Ro；
（2）若电容Ce开路，则将引起电路的哪些动态参数发生变化？如何变化？

图2.4

7. 在图2.5.1所示电路中，由于电路参数不同，在信号源电压为正弦波时，测得输出波形如图2.4.2（a）、（b）、（c）所示，试说明电路分别产生了什么失真，如何消除。
图2.5.1

图2.5.2

第三章 放大电路的频率响应
一、 学习要求
1. 掌握频率响应的基本概念（3.1)
2. 理解含有一个时间常数的单管共射放大电路中fL和fH的含义。
二、 复习思考题
1. 测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是 。
A.输入电压幅值不变，改变频率
B.输入电压频率不变，改变幅值
C.输入电压的幅值与频率同时变化
2. 放大电路在高频信号作用时放大倍数数值下降的原因是 ，而低频信号作用时放大倍数数值下降的原因是 。
A.耦合电容和旁路电容的存在
B.半导体管极间电容和分布电容的存在。
C.半导体管的非线性特性
D.放大电路的静态工作点不合适
3. 当信号频率等于放大电路的fL 或fH时，放大倍数的值约下降到中频时的 。
A.0.5倍 B.0.7倍 C.0.9倍
即增益下降 。
A.3dB B.4dB C.5dB
4. 已知某电路的幅频特性如右图所示，试问：
（1）该电路的耦合方式；
（2）该电路由几级放大电路组成；
（3）当f ＝104Hz时，附加相移为多少？当f ＝105时，附加相移又约为多少？

第四章 功率放大电路
一、 学习要求
1. 掌握功率放大电路与电压放大电路的区别
2. 掌握功率放大电路的主要特点
3. 掌握OTL和OCL甲乙类互补对称电路的组成和工作原理、最大输出功率和效率的估算。
4. 理解交越失真的含义和克服失真的措施
5. 了解功率放大电路中甲类、甲乙类和乙类的含义
二、 复习思考题
1.（1） 功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大 。
A．交流功率 B．直流功率 C．平均功率
（2）功率放大电路的转换效率是指 。
A．输出功率与晶体管所消耗的功率之比
B．最大输出功率与电源提供的平均功率之比
C．晶体管所消耗的功率与电源提供的平均功率之比
（3）在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为 。
A．1W B．0.5W C．0.2W
（4）在选择功放电路中的晶体管时，应当特别注意的参数有 。
A．β B．ICM C．ICBO
D．BUCEO E．PCM F．fT
（5）OCL甲乙类互补对称电路和OTL乙类互补对称电路相比，最大的优点是______。
A. 效率高 B. 电路更对称 C. 输出端不用接大电容 D. 减小交越失真
2. 已知电路如图4.1所示，T1和T2管的饱和管压降│UCES│＝3V，VCC＝15V， RL＝8Ω，分析回答以下问题：

图4.1

（1）电路中D1和D2管的作用是什么？
（2）静态时，晶体管发射极电位UEQ 是多少?
（3）求最大输出功率Pom和效率η?
（4）当输入为正弦波时，若R1虚焊，即开路，则输出电压会发生什么变化？
（5） 若D1虚焊，将产生什么后果？
3. 分析如图4.2所示的OTL电路原理，回答下列问题：
（1）若输出电压波形出现交越失真，应调整哪个电阻？如何调整？
（2）静态时发射级电位是多少？
（3）已知，假设三极管的饱和压降，估算电路的最大输出功率和效率？
（4）为了使输出功率达到Pom，输入电压的有效值约为多少？

图4.2
4. 已知图4.3所示电路中T1和T2管的饱和管压降│UCES│＝2V，导通时的│UBE│＝0.7V，输入电压足够大。

图4.3

（1）A、B、C、D点的静态电位各为多少？
（2）为了保证T2和T4管工作在放大状态，管压降│UCE│≥3V，电路的最大输出功率Pom和效率η各为多少？

5. 图4.4中的哪些接法可以构成复合管？标出它们等效管的类型（如NPN型、PNP型）及管脚（b、e、c）

(a) (b) (c)
图4.4

五、 集成运算放大电路
一、 学习要求
1. 掌握差分放大电路的工作原理
2. 掌握集成电路的组成原理
3. 掌握恒流源式差分放大电路的静态工作点、差模电压放大倍数估算方法。
4. 掌握电流源的工作原理和特点
5. 理解零点漂移和共模抑制比的概念
二、 复习思考题
1. （1）集成运放电路采用直接耦合方式是因为 。
A．可获得很大的放大倍数 B. 可使温漂小
C．集成工艺难于制造大容量电容
（2）集成运放制造工艺使得同类半导体管的 。
A. 指标参数准确 B. 参数不受温度影响
C．参数一致性好
（3）集成运放的输入级采用差分放大电路是因为可以 。
A．减小温漂 B. 增大放大倍数
C. 提高输入电阻
（4）为增大电压放大倍数，集成运放的中间级多采用 。
A．共射放大电路 B. 共集放大电路
C．共基放大电路

2. 电路如图5.1所示，已知β1=β2=β3=100。各管的UBE均为0.7V，试求IC2的值。
图5.1

3. 比较图5.2所示两个电路，分别说明它的是如何消交越失真和如何实现过流保护的。

图5.2

4. 图5.3所示电路参数理想对称，β1＝β2＝β，rbe1＝rbe2＝rbe。
（1）说明RW、Re 的作用。
（2）写出RW的滑动端在中点时Ad的表达式；
（3）写出RW的滑动端在最右端时Ad的表达式，比较两个结果有什么不同。
图5.3

5. 如图5.4所示的恒流源式差分放大电路中，，三极管的，，，，稳压管的，，，且滑动端调在中点，
（1）说明三极管VT3和电阻RW的作用；
（2）试估算静态工作点Q；
（3）试估算差模电压放大倍数。

图5.4

6. 电路如图5.5所示，所有晶体管均为硅管，β均为60，=100Ω，静态时｜UBEQ｜≈0.7V。试求：
（1）电路由几级放大电路组成，分别是什么？
（2）静态时T1管和T2管的发射极电流。
（3）若静态时uO＞0，则应如何调节Rc2的值才能使uO＝0V？若静态uO＝0V，则Rc2＝？电压放大倍数为多少？
图5.5

第六章 放大电路中的反馈
一、 学习要求
1. 掌握反馈的基本概念
2. 掌握放大电路是否存在反馈及反馈类型的判断；
3. 掌握反馈对放大电路的性能有哪些影响
4. 掌握深度负反馈条件下闭环电压放大倍数的估算（例6.4.1、例6.4.2）
5. 理解如何根据实际要求在电路中引入适当的反馈
二、复习思考题
1. （1）对于放大电路，所谓开环是指 。
A．无信号源 B．无反馈通路
C．无电源 D．无负载
而所谓闭环是指 。
A．考虑信号源内阻 B．存在反馈通路
C．接入电源 D．接入负载
（2）在输入量不变的情况下，若引入反馈后 ，则说明引入的反馈是负反馈。
A．输入电阻增大 B．输出量增大
C．净输入量增大 D．净输入量减小
（3）直流负反馈是指 。
A．直接耦合放大电路中所引入的负反馈
B．只有放大直流信号时才有的负反馈
C．在直流通路中的负反馈
（4）交流负反馈是指 。
A．阻容耦合放大电路中所引入的负反馈
B．只有放大交流信号时才有的负反馈
C．在交流通路中的负反馈
（5）为了实现下列目的，应引入
① 为了稳定静态工作点，应引入 ；
② 为了稳定放大倍数，应引入 ；
③ 为了改变增大输入电阻和减小输出电阻，应引入 ；
④ 为了抑制温漂，应引入 ；
⑤ 为了增强从信号源获取更大的电压，应引入 。

2. 判断图6.1和图6.2所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数或。设图中所有电容对交流信号均可视为短路。

(a) (b)
图6.1

图6.2

第七章 模拟信号运算电路
一、 学习要求
1. 掌握各种比例运算电路的工作原理
2. 掌握求和（主要是两种加减混合运算电路）的工作原理和输入、输出关系
3. 了解积分电路和微分电路的工作原理和用途
二、复习思考题
1. （1）运算电路中一般均引入 反馈；
（2）凡是运算电路都可利用 和 的概念求解运算关系。
（3）欲将正弦波电压移相＋90O，应选用 。
（4）欲将正弦波电压转换成二倍频电压，应选用 。
（5）欲将正弦波电压叠加上一个直流量，应选用 。
（6）欲实现Au＝－100的放大电路，应选用 。
（7）欲将方波电压转换成三角波电压，应选用 。
2. 试求图7.1所示各电路输出电压与输入电压的运算关系式。

3. 求解图7.2所示各电路的运算关系。
图7.2

4. 图7.3所示为恒流源电路，已知稳压管工作在稳压状态，试求负载电阻中的电流。
图7.3

5. 试用集成运放组成一个运算电路，要求实现以下运算关系：
（1） uo =－0.5ui ；
（2） Uo=2uI1－5uI2+0.1uI3 ；

6. 试求出图7.4所示电路的运算关系。

图7.4

第八章 信号处理电路
一、 学习要求
1. 掌握有源滤波器的作用和分类
2. 掌握电压比较器的作用和分类
3. 掌握过零比较器和单限比较器的工作原理和传输特性
4. 理解滞回比较器和双限比较器的工作原理和传输特性
5. 了解各种有源滤波器的电路结构和工作原理
二、复习思考题
1. （1）为了避免50Hz电网电压的干扰进入放大器，应选用 滤波电路。
（2）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用 滤波电路 。
（3）为了获得输入电压中的低频信号，应选用 滤波电路 。
（4）为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用 滤波电路 。
2. 试分别求解图8.1所示各电路的电压传输特性。画出当输入端加正弦波信号时，它们的输出电压波形。（已知正弦信号峰值为15V）

(c)

图8.1

3. 试说明图8.2所示各电路属于哪种类型的滤波电路，是几阶滤波电路

(c)

图8.2
4. 比较图8.3中两种滞回比较器的区别，求出门限电平，画出电压传输特性

(a) (b)
图8.3 (a)反向滞回比较器，(b)正向滞回比较器

第九章 波形发生电路
一、学习要求
1. 掌握产生正弦波的振荡条件
2. 掌握文氏电桥式RC正弦波电路的工作原理、振荡频率、起振条件和电路特点
3. 了解LC振荡电路的工作原理及振荡频率的估算方法
4. 了解晶体振荡器的特点
5. 了解非正弦波发生电路的电路组成和工作原理
二、 复习思考题
1. 现有电路如下：
A． RC桥式正弦波振荡电路
B． LC正弦波振荡电路
C． 石英晶体正弦波振荡电路
选择合适答案填入空内，只需填入A、B或C。
（1）制作频率为20Hz～20kHz的音频信号发生电路，应选用 。
（2）制作频率为2 MHz～20MHz的接收机的本机振荡器，应选用 。
（3） 制作频率非常稳定的测试用信号源，应选用 。
2. 判断图9.1所示各电路是否可能产生正弦波振荡，简述理由。设图（b）中C4容量远大于其它三个电容的容量。

图9.1
3. 判断图9.2所示的文氏电桥电路能否产生正弦波信号。

图9.2
