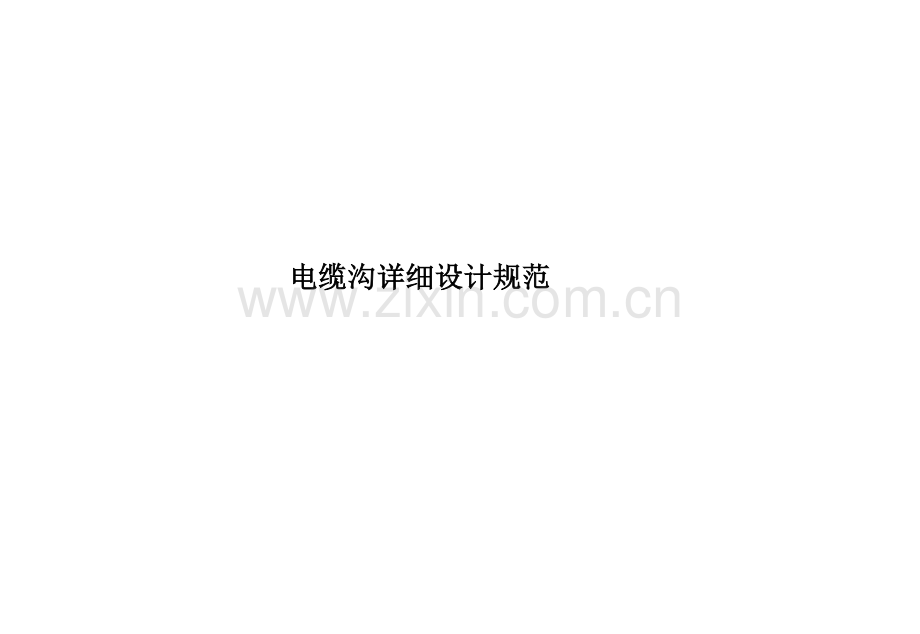

电缆沟的具体设计标准规范.doc

电缆沟详细设计规范直埋电缆线路工艺原则一、总则1.1目：为使电缆线路分项工程施工作业规范化，增进施工技术进步，保证施工质量，制定本施工工艺原则。1.2合用范畴：本工艺原则合用于工业与民用建筑安装工程中建筑电气分部电缆线路分项工程施工作业，对于特定场合施工作业有特殊专业规定应按规定进行。1.3施工作业条件1.3.1和分项工程有关施工技术文献应齐全有效，如施工图、图纸会审纪要、施工组织设计、质量筹划、工艺评估原则，及有关技术原则、规范、原则图等。1.3.2参加施工作业人员应具备相应施工技术资质，需要时应安排对该项施工作业适应性培训，考核合格者才干准许上岗作业。1.3.3本项施工作业应使用机具性能必要满足施工特性需要，且操作安全可靠，用于检测计量器具量程、精准度应符合测量对象规定，且在规定有规检定周期内。1.3.4施工环境（1）直埋电缆沟按施工图控好，其深度应满足规范规定，底砂铺好，沟内无杂物。（2）电缆敷设宜选取无雨天气下进行，气温宜在0以上。2、操作工艺2.1工艺流程图 2.2工艺流程细则2.2.1准备工作 （1）对用于施工项目电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。（2）电缆应进行绝缘电阻检测或耐压实验。a、1KV及如下电缆，用1000V兆欧表测其线间及对地绝缘电阻应不低于10M。b、6-10KV电缆应经检测绝缘电阻、直流耐压和泄漏实验，实验原则应符合国标规定。c、油纸绝缘电缆，测试不合格者，应检查芯线与否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查办法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。d、电缆测试完毕，油纸绝缘电缆应及时用焊料（铅锡合金）将电缆端头封好，其他电缆应用橡塑材料封头。（3）按设计和实际途径计算每根电缆长度，合理安排每盘电缆，减少电缆接头。（4）电缆线路所需敷设电缆保护管应加工好并放置现场。电缆保护管加工应符合如下规定：管口应无毛剌和尖锐棱角，管口宜做成喇叭形。电缆管在弯制后，不应有裂缝和明显凹瘪现象；电缆管弯曲半径不应不大于所穿入电缆最小容许弯曲半径。金属管应在外表涂防腐漆或涂沥青。 （5）电缆放线架应放置稳妥，钢轴强度和长度应与电缆盘重量和宽度相配合。2.2.2电缆敷设 （1）电缆敷设可用人力拉引或机械牵引。用机械最大牵引强度宜满足表-1规定，其速度不适当超过15m/min，且应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。 电缆最大牵引强度（N/mm2） 表-1牵引方式 牵引头 钢丝网套受力部位 铜芯 铝芯 铅套 铝套 塑料护套容许牵引强度 70 40 10 40 7 （2）电缆敷设时，电缆应从盘上端引出，不应使电缆在地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除机械损伤。 （3）电缆弯曲半径应符合规范规定，在沟内敷设应有恰当蛇形弯，电缆两端、中间接头、穿管处、垂直位差处均应留有恰当余变。 （4）电缆之间，电缆与其他管道：道路、建筑物等之间平行和交叉时最小净距，应满足规范规定。 （5）冬季敷设电缆，温度达不到规范规定期，应将电缆提前加温。 （6）电缆敷设应设立联系指挥系统，宜以无线电对讲机联系，手持扩音喇叭指挥。2.2.3覆砂盖砖 （1）电缆敷设完毕，应请建设单位、监理及质量监督部门作隐蔽工程验收，作好记录、签字。 （2）电缆上面与电缆下面同样，覆盖10cm砂土或软土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。2.2.4回填土 （1）直埋电缆回填土前，应经隐蔽工程验收合格。 （2）回填土应及时并分层夯实。2.2.5埋标桩电缆在拐弯、接头、交叉，进出建筑物等地段应设明显方位标桩。电缆直线段每隔50-100处应加设间距恰当途径标桩。标桩应牢固，标志应清晰，标桩露出地面以15cm为宜。2.3质量检测检查应达到原则及检测仪表、检测办法2.3.1质量检测检查应达到原则 （1）直埋电缆电压级别、型号规格及途径符合设计规定，电缆本体质量是合格。 （2）电缆埋置深度应符合下列规定：电缆表面距地面距离不应不大于0.7m，穿越农田时不应不大于1m，且电缆应埋在冻土层如下。在电缆引入建筑物、与地下建筑物交叉及绕过地下建筑物处等受条件限制时，可浅埋，但应采用保护办法。 （3）在电缆线路途径上有也许使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐植物质、虫鼠等危险地段，均应根据规范规定采用保护办法。2.3.2检测仪表、检测办法 （1）检测绝缘电阻：ZC型兆欧表 （2）宜流耐压及泄漏实验：高压实验设备2.4安全生产、文明施工规定和办法 （1）施工人员应戴安全帽、戴帆布手套，在施工过程中要精力集中，服从指挥，听从调遣，保证安全生产。（2）电缆壕沟开挖直到回填土竣工，应尽量地均衡、持续施工，缩短工期；在有行人场合内施工，电缆壕沟开挖后应有警示牌，夜间有警示红灯。3、质量记录 采用隐蔽工程登记表格。 电缆沟施工 、施工顺序 ：场地平整 放线、定位 基槽（坑）开挖 槽底夯实 浇垫层（预留排水沟） 砌沟壁 埋设预埋铁 沟顶找平 沟壁粉刷 沟底找平 支架安装、电缆铺设 铺装盖板 4.2.2 、基槽开挖 机械挖槽、人工修整、由于埋土较密实，沟槽较浅，不必放坡。 4.2.3 、电缆沟伸缩缝设立 ,混凝土沟 20米设立一道 ,砖沟每隔 50米设立一道 ,详见施工图。 4.4.4 、普通沟道采用砖砌，过道路及紧靠道路电缆沟段，必要采用混凝土现浇。沟盖板布置为搭盖式 ,沟道盖板与路面平齐布置。普通场地盖板采用 40厚混凝土角钢边框预制盖板 ,过道路处采用钢筋混凝土现浇盖板 .盖板与沟道结合部位采用消除盖板响声办法 .砌砖要注意上下错缝、砂浆饱满、内外搭接。砌筑时注意预埋铁埋设位置。 900宽电缆沟为单面埋设 2层预埋铁，上层为通长扁铁、下层为间距 800 -100*100*6铁块。 1300宽电缆沟为双面埋设 2层预埋铁，上层为通长扁铁、下层为间距 800 -100*100*6铁块。通讯沟埋铁用 L30*4角钢，间距为 500mm，上面焊接通长 -40*4扁铁。 4.4.5 、电缆沟内采用沟底集水坑排水方式，所有电缆沟底设排水沟，做法详见施工图，电缆沟转角处倒角为 45。电缆沟排水沟设立在沟中间。用 100钢管做模具 ,留置半圆形排水槽，接排水管用地漏隔离杂物。通讯沟与电缆沟并联处每隔 10m用 100钢管排水至电缆沟。 4.4.6 、沟道粉刷 25 厚 1： 2水泥砂浆分二次抹平 4.4.7 、沟壁回填 电缆沟砌筑后洒水养护 5 7天，沟侧用细土分层回填，每 250mm厚分层夯实至沟顶。 4.4.8 、沟顶支座 沟壁砌筑至盖板下负 50处停止砌筑，然后用 C10混凝土浇筑 120宽 *50厚盖板支座， 120宽 C10混凝土支座内平均内侧，详见安装图。 4.4.9 、沟道转角处盖板安装埋设 120厚混凝土预制过梁。盖板宽度为 500宽，局限性 500宽处同相连盖板整体预制，最宽盖板不得不不大于 800。盖板预制后，角钢先除锈，刷防锈漆两道，面银粉漆一道。 5 、质量规定 5.1 、预埋件中心线位移不超过 8mm ，水平高差不超过 3mm 。上下埋铁平整度 4mm ，直线平整度 5mm 。 5.2、 粉刷表面平整度、立面垂直度、阴阳角垂直度、阴阳角方正，均控制在 3mm 以内。 5.3 、沟坑中心及端部位移为 10mm ；顶面标高偏差 0 -10mm ；底面坡度偏差 0.1 设计坡度 ；截面尺寸偏差 15mm . 壁厚偏差 +3 -5mm 。砌体垂直度 5mm ，平整度 4mm 。 6 、安全、文明施工 6.1 新工人进场进行三级教诲； 6.2 在施工周边设立相应安全警示牌； 6.3 施工现场粘土砖摆放整洁有序；做到工完场清。 6.4 随时观测土方边坡上方与否有裂纹，防止塌方，必要时加支撑进行防护。 6. 5 深度超过 1.2M 时必要按 1 ： 0.33 比例进行放坡。 6.6 开挖土方应堆放在离槽（坑）口米远地方并坡向外侧，避免雨水流入坑槽内。 6.7 进入施工现场，必要戴安全帽、工作服、工作鞋。一辈子时光在匆忙中流逝，谁都无法挽留。多少人前半生忙忙碌碌，奔波追逐，后半生回望过去，难免感叹毕生碌碌无为，恨时光短暂，荒废了最佳光阴。人过中年，不断跟时间妥协，之因此不争抢，处世淡然，完全是通过世故淬炼，达到心智成熟。有朋友问我，如何写出滋润心灵文字？是要查字典，引用名言，还是有什么规律？我笑着回，随心随意，不为难自己。你为难自己，就要刻意去效仿，你不随心随意就要被名利世俗困扰，自然心态会有偏差，文字也染上了俗气。现实生活中，不乏完美主义者，终日在不食人间烟火意境中活着，虚拟不切合实际。如此，唯有活在当下，才是真正人生笺言。经常想，不想活在过去人，是经历了太多大起大落，不想被束缚在心灵蜗居里人，是失去太多，一番大彻大悟后，对视眼神定会愈发清澈，坦然笑对人生雨雪冰霜。对于随波逐流人们，难免要被世俗困扰，不问过去，不畏将来又将是怎么样一种纠葛，无从知晓。不得不说，人是活在矛盾中。既要简朴，又难淡然，挣扎在名利世俗中，一切身不由己，又有那样生活是咱们自己想要呢？人前，你笑脸相迎，带着伪装面具，不敢容易得罪人；人后，黯然伤怀，总感叹命运不公平，人生不如意；经常仰望别人幸福，而忽视了自己，却不知你与她所想要幸福，都只得一二，十之八九只有在希冀中追求，不是吗？人活一辈子，心怀梦想，苍凉追梦，难能可贵是执着向前，义无反顾，最惧怕瞻前顾后，退缩不前。毕生短暂如光影交错，有几种人能放下牵绊，有几种人能不难为自己，活精彩呢！咱们毕生，是匆忙行走，谁人生，不是时刻在被命运捉弄中前行。我想，我是无法和命运抗衡，却又时刻想做真实自己。眼下生活是一面镜子，对照着卑微自己，心有万千光芒，无法放弃却总是太多太多。中年，人生分水岭，不再有小女孩浪漫情怀，撒娇卖萌，穿着也越发简朴，舒服即可。年轻时可以穿紧身裙，牛仔裤，甚至小一码高跟鞋，不惜磨破了脚板，夹痛了脚趾，仍旧笑魇如花，人前卖弄。年少时，青春做砝码，别人一句赞美能心头飘飘然，走在马路上，陌生男子回头率，成了青春资本，忘乎因此。年龄越大，对身边一切似乎没了热情，争执，攀比，打扮，都没了兴趣。有人说，女人要爱自己，打扮漂美丽亮才行，而我却恰恰相反，正如有一天涂了口红出门，儿子吓了一跳，一句太庸俗，再昂贵品牌口红你都不适合，让我哑然失笑。本来，她宁愿喜欢素面朝天妈妈，也不想要矫揉造作中年妇女，我必要保持最初简洁，亦或简朴。居家女人虽平庸，却总想活出真我。不喜欢东西，学会舍弃，生活趋于安静。每天打理家务，照顾子女，空闲时间看看书，散散步，陪婆婆去买菜，少某些功利心，多某些寻常心，生活便达到了想要简朴。人过中年天过午，流逝时间不会等我。不想为难自己了，几十年光阴里，不断做着事与愿违选取，极力说服自己，多替别人想想，多顾及别人感受，却忽视了委屈自己。我承认，给自己承担，就是难为自己。不乐意放下，就是心态使然。其实，你大可不必为了别人变化自己，为自己活着，才是真理。从今天起，不乐意迎合人，选取放手；卑鄙下流，虚情假意损友，回绝交往，只要随心随意，什么都不是难题。要明白，她们走近你世界，只想运用你，却从不顾及你感受，既保持若即若离，又想免费索求，时刻为难着你，美其名曰这是一份难得缘一辈子时光在匆忙中流逝，谁都无法挽留。多少人前半生忙忙碌碌，奔波追逐，后半生回望过去，难免感叹毕生碌碌无为，恨时光短暂，荒废了最佳光阴。人过中年，不断跟时间妥协，之因此不争抢，处世淡然，完全是通过世故淬炼，达到心智成熟。有朋友问我，如何写出滋润心灵文字？是要查字典，引用名言，还是有什么规律？我笑着回，随心随意，不为难自己。你为难自己，就要刻意去效仿，你不随心随意就要被名利世俗困扰，自然心态会有偏差，文字也染上了俗气。现实生活中，不乏完美主义者，终日在不食人间烟火意境中活着，虚拟不切合实际。如此，唯有活在当下，才是真正人生笺言。经常想，不想活在过去人，是经历了太多大起大落，不想被束缚在心灵蜗居里人，是失去太多，一番大彻大悟后，对视眼神定会愈发清澈，坦然笑对人生雨雪冰霜。对于随波逐流人们，难免要被世俗困扰，不问过去，不畏将来又将是怎么样一种纠葛，无从知晓。不得不说，人是活在矛盾中。既要简朴，又难淡然，挣扎在名利世俗中，一切身不由己，又有那样生活是咱们自己想要呢？人前，你笑脸相迎，带着伪装面具，不敢容易得罪人；人后，黯然伤怀，总感叹命运不公平，人生不如意；经常仰望别人幸福，而忽视了自己，却不知你与她所想要幸福，都只得一二，十之八九只有在希冀中追求，不是吗？人活一辈子，心怀梦想，苍凉追梦，难能可贵是执着向前，义无反顾，最惧怕瞻前顾后，退缩不前。毕生短暂如光影交错，有几种人能放下牵绊，有几种人能不难为自己，活精彩呢！咱们毕生，是匆忙行走，谁人生，不是时刻在被命运捉弄中前行。我想，我是无法和命运抗衡，却又时刻想做真实自己。眼下生活是一面镜子，对照着卑微自己，心有万千光芒，无法放弃却总是太多太多。中年，人生分水岭，不再有小女孩浪漫情怀，撒娇卖萌，穿着也越发简朴，舒服即可。年轻时可以穿紧身裙，牛仔裤，甚至小一码高跟鞋，不惜磨破了脚板，夹痛了脚趾，仍旧笑魇如花，人前卖弄。年少时，青春做砝码，别人一句赞美能心头飘飘然，走在马路上，陌生男子回头率，成了青春资本，忘乎因此。年龄越大，对身边一切似乎没了热情，争执，攀比，打扮，都没了兴趣。有人说，女人要爱自己，打扮漂美丽亮才行，而我却恰恰相反，正如有一天涂了口红出门，儿子吓了一跳，一句太庸俗，再昂贵品牌口红你都不适合，让我哑然失笑。本来，她宁愿喜欢素面朝天妈妈，也不想要矫揉造作中年妇女，我必要保持最初简洁，亦或简朴。居家女人虽平庸，却总想活出真我。不喜欢东西，学会舍弃，生活趋于安静。每天打理家务，照顾子女，空闲时间看看书，散散步，陪婆婆去买菜，少某些功利心，多某些寻常心，生活便达到了想要简朴。人过中年天过午，流逝时间不会等我。不想为难自己了，几十年光阴里，不断做着事与愿违选取，极力说服自己，多替别人想想，多顾及别人感受，却忽视了委屈自己。我承认，给自己承担，就是难为自己。不乐意放下，就是心态使然。其实，你大可不必为了别人变化自己，为自己活着，才是真理。从今天起，不乐意迎合人，选取放手；卑鄙下流，虚情假意损友，回绝交往，只要随心随意，什么都不是难题。要明白，她们走近你世界，只想运用你，却从不顾及你感受，既保持若即若离，又想免费索求，时刻为难着你，美其名曰这是一份难得缘
