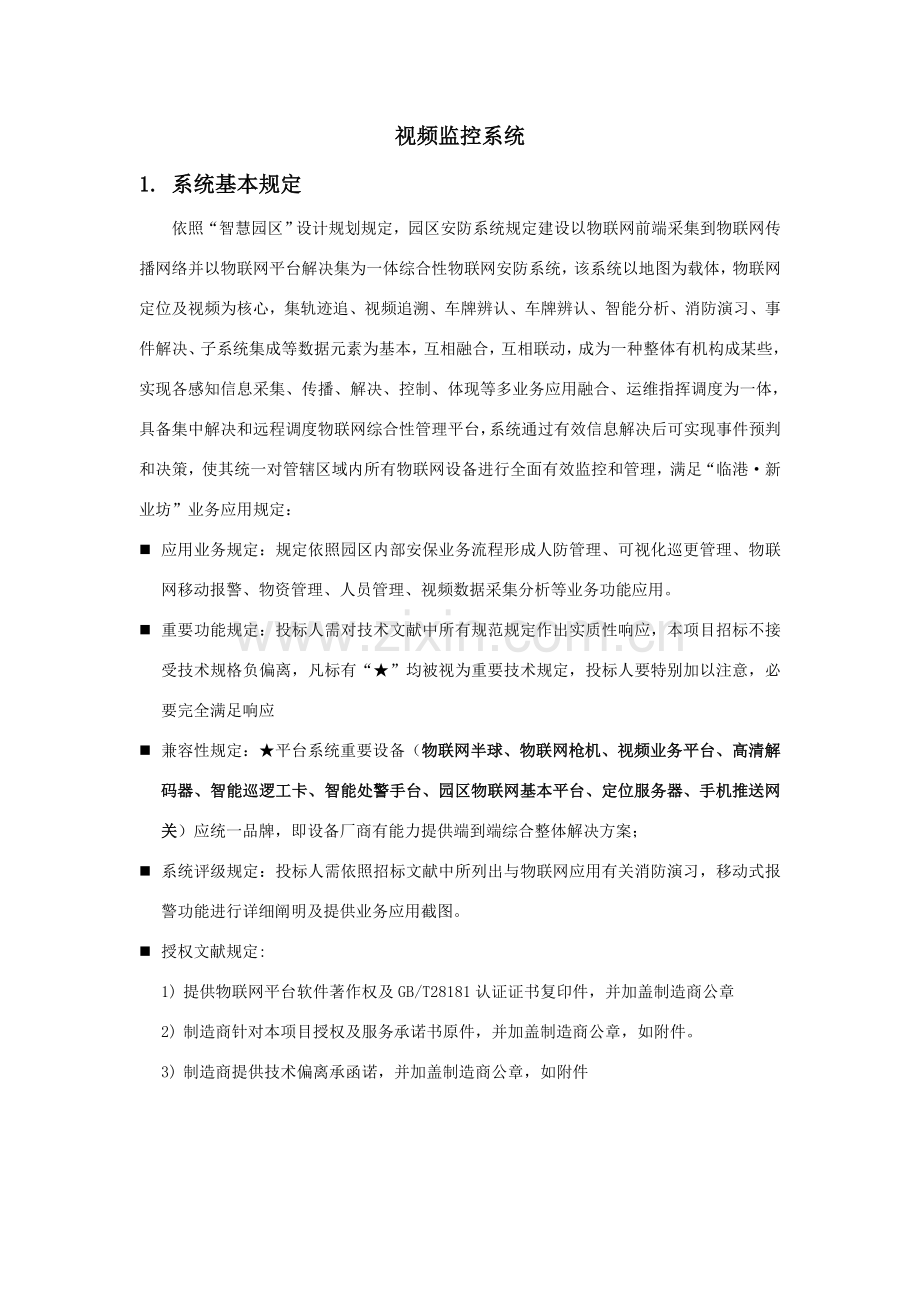

视频监控系统1. 系统基本规定依照“智慧园区”设计规划规定，园区安防系统规定建设以物联网前端采集到物联网传播网络并以物联网平台解决集为一体综合性物联网安防系统，该系统以地图为载体，物联网定位及视频为核心，集轨迹追、视频追溯、车牌辨认、车牌辨认、智能分析、消防演习、事件解决、子系统集成等数据元素为基本，互相融合，互相联动，成为一种整体有机构成某些，实现各感知信息采集、传播、解决、控制、体现等多业务应用融合、运维指挥调度为一体，具备集中解决和远程调度物联网综合性管理平台，系统通过有效信息解决后可实现事件预判和决策，使其统一对管辖区域内所有物联网设备进行全面有效监控和管理，满足“临港新业坊”业务应用规定：n 应用业务规定：规定依照园区内部安保业务流程形成人防管理、可视化巡更管理、物联网移动报警、物资管理、人员管理、视频数据采集分析等业务功能应用。n 重要功能规定：投标人需对技术文献中所有规范规定作出实质性响应，本项目招标不接受技术规格负偏离，凡标有“”均被视为重要技术规定，投标人要特别加以注意，必要完全满足响应n 兼容性规定：平台系统重要设备（物联网半球、物联网枪机、视频业务平台、高清解码器、智能巡逻工卡、智能处警手台、园区物联网基本平台、定位服务器、手机推送网关）应统一品牌，即设备厂商有能力提供端到端综合整体解决方案；n 系统评级规定：投标人需依照招标文献中所列出与物联网应用有关消防演习，移动式报警功能进行详细阐明及提供业务应用截图。n 授权文献规定:1) 提供物联网平台软件著作权及GB/T28181认证证书复印件，并加盖制造商公章2) 制造商针对本项目授权及服务承诺书原件，并加盖制造商公章，如附件。3) 制造商提供技术偏离承函诺，并加盖制造商公章，如附件2. 系统设备构成 本方案系统重要是由前端设备，网络传播系统和后端管理系统构成。 前端设备规定： 重要类型涉及物联网监控共计479台，其中物联网半球236台、物联网枪机243台。 网络老式系统设备规定： 依照物联网移动式报警、可视化巡更、园区人员管理、资产管理、电动车防盗等需求需求，建设专用物联网和专用网络，实现先后端设备数据交互； 终端管理系统重要涉及视频业务存储5台、高清解码器6台、智能巡逻工卡20张、智能处警手台8台、园区物联网基本平台、定位服务器、系统软件、功能应用模块、中央管理单元、网络摇杆键盘、液晶拼接大屏等重要设备。3. 应用场景规定 临港新业坊物联网安防平台规定建立一种集数据采集、传播、解决、控制、指挥调度为一体综合性应用系统，平台应具备园区全景地图、物联网定位、电动车丢失提示、统一接警中心、可视化巡更、园区消防演习、机房环境数据采集、高清视频、图像存储、移动式一键报警、移动处警等数据融合，实现智能化系统设备全方位监测，信息共享、任一点故障或异常事件可形成视点联动、视频复核、地图定位、预案解决等动作，此外，平台应具备“大数据”特性，可通过各子系统信息进行采集、记录和分析，对于安全分析、决策管理作出基本支撑 ,系统基本规定： 以园区室内外场景地图为载体，实时显示所有管理系统设备（物联网半球、高清视频、消防火灾、入侵报警等）在线、离线、报警状态等有关信息显示，实现单点登录集中统一管理，事件关联视频复核，追溯，可依照园区应用业务需求进行二次定制开发； 地图支持输入设备或位置等名称，迅速定位查询出系统中有关设备属性信息，支持目的设备分类筛选呈现或隐藏； 支持人员密集、重要岗位、危险区域等各系统重点设备现场影像、获取各项安全数据、分析数据、记录数据及决策指引； 可实现园区人员或资产实时历史轨迹巡逻和位置拟定，通过地图定位，防止可疑人员闯入或重要资产转移等现象发生；可实现防移动式一键报警，安保或工作人员随身携带，不受固定位置限制； 支持定义演习时间阀值，可模仿火灾报警事件预案，实时监测各关联系统设备（视频、报警、地图）状况，全程视频记录人员机动状况，并检测各有关设备与否工作正常，形成记录报表及过程视频录像，便于纠正； 可依照各类业务媒体视频统一融合管理应用，为全过程事件复核，追踪，关联提供视频源基本； 园区重要区域监控及物联网设备应内置PIR被动人体红外探测传感器，当非开放时段有人员通过该区域时，及时显示现场视频，自动触发报警事件，联动后端管理平台； 应具备自动发送短信功能，系统接到报警信息后，应能自动向已配备有关园区联系人发送警情短信（涉及保卫科及主管领导等）； 管理人员可依照管辖区域、业务职责实现远程定位岗位巡视，实时掌握离岗、在岗状况，防止重要区域脱岗离岗所带来安全隐患； 可依照事件类型（非法闯入、智能分析、可视化巡更、移动预警、消防报警），以异常“事件”为源点，展开与之有关视频、地图、预案、信息等数据呈现； 支持任意一种测点报警、任意场景编辑一对一，一对多，多对多联动方式，可自定义预案警情关联，满足各业务定制化规定； 应支持集中式统一接警，报警事件应自动弹出提示“闪烁”，显示报警当前位置，自动关联高清摄像机画面弹出及触发事件录像“标注红色”，并依照“预案流程”采用相应动作处置； 支持电动车丢失预警，当电动车非车主骑出园区时，系统会自动短息提示车主电动车在园区内位置； 系统支持设定视频巡更路线，保安可以运用视频浏览方式，巡逻重要区域实时状况，发现警情及时预警解决； 系统支持记录分析物联网前端采集到机房环境数据，当环境数据有异常时，系统自动发生报警； 应支持各种合同（H.265、H.264、JPEG-4、MJPEG、SIP、SVC）视频流媒体融合； 事件视频回放应采用“时间进度条”方式搜索回放：如事件（报警、巡更等）触发或视频图像有变化时间段，将各类不同事件以不同颜色标记（颜色种类不低于三种），客户端可直接选取时间段颜色，即时回放事件录像； 事件视频支持书签标注，当人为发现异常事件时即可针对相应视频标注，当录像视频查阅时，可通过备注信息迅速检索关联视频； 事件视频应支持手动、动态侦测、定期、报警等各种录像方式，并当存储超过临界点后来系统自动覆盖，存储录像数据可以按照顾客或服务器方略进行自动接管备份，且能导出其她视频格式，支持第三方播放器播放，历史事件视频应不低于30； 事件录像回放应支持时间切片，即24小时录像可通过选定期间段实现 12 分割法迅速查找影像所图，3 次点击 1 天缩短到 1 分钟； 事件视频正放、倒放、快放不低于2倍速、4倍速、8倍速、最大支持32倍速及以上播放，慢放至少支持1/2倍速、1/4倍速播放、1/8倍速播放； 系统应支持多模块输出口拼接，可实现最大64块屏拼接等应用，单屏可实现最大64屏分割，可自定义非原则长宽比异形分割；并可实现单机多口、多机多口间随意开窗实现画中画、漫游功能及开窗口尺寸随意设立； 各类事件数值历史数据，应能采用曲线、饼状、柱状等各种方式体现，实时记录园区内测点数据变化，并支持任意时段数据查询，任意放大或缩小，便于理解精准数据； 可依照事件类型、事件时间、事件区域形成数据报表，支持excel格式导出；4. 重要设备参数1) 1080P物联网半球a) 内置天线；辨认范畴到0-50米可调； b) 规定全向360度三维读卡；c) 支持200个以上物联网标签并行数据交互；d) 内置高清视频采集传感器，辨别率：192010803fps；e) 照度规定：0.05Lux（彩色），0.001Lux（黑白）；f) 内置2.8-12mm变焦镜头，支持声光辅助对焦；g) 支持H.265/H.264/MJPEG各种影像压缩格式与多码流影像串流增援；h) 内建LED白光照明灯，照明有效距离不低于30m；i) 支持9:16比例走廊模式监视；j) 支持双向语音，内置声音阀值报警，联动后台弹出画面；k) 宽动态增强技术WDR，范畴值120db；l) 内建本机储存装置SD/SDHC卡插槽,支持断线录像自动回补技术；m) 内置DI/DO报警接入，支持原则Onvif合同；n) 内置PIR被动红外侦测，感应距离不不大于7米；o) 可积极播叫工作位置经纬度；p) 规定内嵌DSSS防干扰定位传感器；q) 支持AC24V、DC12V多重供电；r) 封装特性：铝合金外壳封装扁平外观；s) 通过公安部三所型式检查。2) 1080P物联网枪机a) 内置天线；辨认范畴到0-50米可调；b) 规定全向360度三维读卡；c) 支持200个以上物联网标签并行数据交互；d) 内置高清视频采集传感器，辨别率：192010803fps；e) 内置2.8-12mm变焦镜头，支持对焦辅助功能；f) 支持双向语音，宽动态增强技术WDRg) 支持H.265/H.264/MJPEG各种影像压缩格式与多码流影像串流增援；h) 照度规定：0.05Lux（彩色），0.001Lux（黑白）；i) 内建本机储存装置SD/SDHC卡插槽,支持断线录像自动回补技术；j) 内建30米矩阵红外灯k) 内置DI/DO报警接入，支持原则Onvif合同；l) 可积极播叫工作位置经纬度；m) 规定内嵌DSSS防干扰定位传感器；n) 支持AC24V、DC12V多重供电；o) 铝合金外壳封装扁平外观，通过IP67防水防尘级别，工作温度范畴可达-45-70；p) 通过公安部三所型式检查。3) 720P物联网枪机a) 内置天线；辨认范畴到0-50米可调；b) 规定全向360度三维读卡；c) 支持200个以上物联网标签并行数据交互；d) 内置高清视频采集传感器，辨别率：1280102430fps；e) 内置2.8-12mm变焦镜头，支持对焦辅助功能；f) 支持双向语音，宽动态增强技术WDRg) 支持H.265/H.264/MJPEG各种影像压缩格式与多码流影像串流增援；h) 照度规定：0.05Lux（彩色），0.001Lux（黑白）；i) 内建本机储存装置SD/SDHC卡插槽,支持断线录像自动回补技术；j) 内建30米矩阵红外灯k) 内置DI/DO报警接入，支持原则Onvif合同；l) 可积极播叫工作位置经纬度；m) 规定内嵌DSSS防干扰定位传感器；n) 支持AC24V、DC12V多重供电；o) 铝合金外壳封装扁平外观，通过IP67防水防尘级别，工作温度范畴可达-45-70；p) 通过公安部三所型式检查。4) 智能巡逻工卡a) 辨认距离：0 50米可调 b) 辨认能力：具备200张/秒防冲突性能 c) 辨认方式：全向辨认 d) 自带报警按钮，可实现移动中一键式群发报警e) 报警按钮支持建议双击、三击、长按方式状态编程f) 电池配备：可更换纽扣电池g) 使用寿命：两年左右 h) 电压检测：电压低于预设值时以灯号提示 i) 外形：方卡型，自带双灯显示工作状态及电压状态j) 安装方式：随身带、隐蔽固定装5) 智能处警手台a) 支持报警信息位置推送，地图位置显示b) 物资及消防设备可视化巡逻，关注人群位置迅速定位c) 现场报警信息响应及一键回应处警功能d) 自动位置感应、自动轨迹巡逻e) 1.3MP后摄像头+2.0MP前摄像头f) 支持直通对讲，支持PTT硬件对讲（支持耳机对讲模式，支持肩咪对讲模式）g) 带蓝牙、GPS、WIFI，4.5寸大屏幕h) 大电池容量4500毫安以上i) 国际IP-68级防护级别6) 园区物联网基本平台a) 3U原则机架式、嵌入式操作系统、1+1冗余电源、多千兆网卡链路聚合、1+1冗余电源、支持双系统磁盘镜像；b) 单机支持500个以上测点业务数据接入解决能力；c) 内置16盘位数据存储，支持6T，8T存储硬盘，支持构造化数据解决；d) 具备实时监控和历史轨迹回放加视频跟随功能；e) 支持物联网按键告警，自动关联地图位置，弹出视频实时及回放窗口；f) 支持短信发送报警信息；a) 支持帐号管理、信息记录、历史轨迹日记搜索查看；b) 支持地图导入及图层切换，场景与感知点位置地图匹配；c) 支持地图放大、缩小、平移等操作应用，支持输入某设备、位置等名称，查询出系统中有关图形、属性信息d) 支持实现电动车丢失短信提示功能：及时跟踪定位园区内电动车位置，系统自动匹配车主信息，发现匹配异常，系统自动短信提示车主；e) 系统支持接受智能巡逻报警信息，并联动视频与语音播报报警位置，同步将报警信息推送至智能处警手台；f) 支持固定手报接入，手动报警后联动视频弹出预警；g) 支持园区重要区域、场景远程视频巡视，即监控中心管理人员可提前通过设定巡更路线、巡更筹划、巡更人员、记录查询等应用功能实现园区视频途径巡逻；h) 具备集中统一接警，所有报警事件汇集；当有异常事件触发后自动弹出报警信号“闪烁”，设备地图自动显示报警当前位置，实时关联高清摄像机画面弹出及触发事件录像“标注红色”；i) 事件视频采用“进度条+时间轴”方式展示，可任意“拖拽”播放，正放、倒放、快放、慢放等操作，支持视频文献下载或原则AVI格式导出；j) 支持各类事件关联信息、视频、地图自动呈现，解决预案，邮件或短信推送负责人；k) 支持智能处警手台APP事件推送，实时接警；l) 支持移动接处警，可迅速接受报警事件类型、关联地图定位，视频复核，并将解决成果上报中心平台；m) 可自定义控制任意一种测点报警、任意编辑场景，联动场景、一对多，多对一联动方式，通过详细可控测点、高效查询模式，使用人员能迅速定位现场事件源点，针对突发事件可迅速做出决策响应；n) 支持各类事件数值历史曲线体现功能，规定历史曲线能实时记录测点数据变化，并支持任意时段曲线查询，曲线数据可以无极缩放，支持生成各种报表查询，并能导出到Excel或word文档；o) 支持C/S及B/S各种方式访问，软件UI应采用简体中文语言设计，应用窗口布局采用扁平化模块化；p) 规定提供物联网平台软件著作权证书及GB/T28181认证证书，复印件加盖公章。7) 定位服务器a) 1U机架式服务器，Intel Xeon E3-1200 V3,内存8GB ECC DDR3，2*Intel I210千兆网口，内置500G 2.5英寸SATA硬盘,2*USB2.0及1*VGA接口；1*PCIE扩展槽，标配600W金牌高效率电源b) 人员或物资管理：实时定位地图位置显示，关联视频复核c) 轨迹路线查询、回放，全程视频录像自动拼接回放d) 禁区闯入报警功能，定义区域，超过区域后积极报警e) 支持感知点及感知区域关联创立及修正f) 支持算法场强获取数值与数据库比对模式自动匹配设立g) 支持楼层平面图管理及路网定义h) 支持构建无线信号强度分布图i) 构建经验值数据库j) 支持楼层积极播报、室内定位点位置信息接受及计算成果输出。k) 支持房间、楼层、空间区域模型及强度建立空间信号强度训练，自学习8) 手机推送网关a) 1U原则机架式、嵌入式操作系统 、1+1冗余电源、多千兆网卡链路聚合，支持双系统磁盘镜像、单机支持200个以上视频并行解决；b) 支持IOS/Android移动终端访问，通过权限分派关联设备资源；c) 支持APP方式积极报警及反馈接受报警点位置信息；d) 支持一键式报警，可定位绑定，实现对所关联人员跟踪；e) 支持移动区域接警，可依照报警事件显示关联视频复核及位置地图定位；f) 支持事件数据报表查询、重要岗位移动巡视；9) 视频存储平台a) 支持IPC流直存，录像文献迅速检索；b) 采用X86高性能，4U 原则机架式构造设计；c) 24个高密度硬盘槽位，单机支持最大144TB海量存储；d) 支持80各种品牌SDK、ONVIF、RTSP、GB/T28181等方式接入；e) 支持H.265、H.264、JPEG-4、MJPEG各种方式编码；f) 支持DAS、SAN本地、分散和集中各种扩展存储；g) 全双工 1024Mbps吞吐量，不低于50%冗余，可支持128路高清视频通道并发写入；h) 支持RAID 0、1、5、6、10磁盘阵列；i) 支持硬盘顺序加电，减少启动冲击电流；j) 支持磁盘纠错、磁盘坏道自动跳转，保障数据安全；k) 多千兆网络链路聚合，应用于大数据流量吞吐；l) 支持高灵活性应能本地、分散和集中各种存储方式；m) 支持电源、电扇等核心部件冗余热备；n) 可外接DI/DO扩展模块，接入如温湿度感应器、周界红外报警系统等扩展设备。o) 具备N+X容灾(Fail-Over)功能，用以保全整体系统之正常运营，有效缩减系统停机时间。容灾功能实现必要具备一台或多台备份管理平台，备份管理平台必要于侦测到系统错误后，30秒内自动接管；p) 通过公安部三所型式检查，提供三类机检查报告证书；10) 高清解码器a) 1U机架式嵌入式编解码矩阵，支持六屏HDMI全高清并行输出；b) 支持32路720P64路D1实时解码；c) 支持屏幕虚拟拼接，形成一种“大屏”显示视频画面；d) 支持监视画面，跨屏拉伸与漫游；e) 所有电墙屏幕显示画面均可以由多屏幕主控终端统一管理和配备，操作简朴以便；f) 支持实时画面、录像回放同步显示，支持录像正方、倒放、快放、慢放功能；g) 支持报警事件联动视频画面自动弹出；h) 电视墙屏幕应支持时间筹划轮训显示。i) 采用TCP/IP以太网络方式接入视频流，不受接入通道限制；j) 通过公安部三所型式检查，需提供有效期内，并加盖制造商公章证明文献；11) 中央控制单元a) 原则机架式外观，X86高性能构造；b) 支持四个监视器并发显示输出，各屏幕业务功能互相独立；c) 告警信息显示、应急指挥预案设定和提示；d) 远程PTZ、预置点设定、预置点轮巡等；e) 同步显示1、4、9、或16个以上监视影像，可自动依照设定轮巡方案显示，支持不低于16路720P或12路1080P解码显示；f) 通过公安部三所型式检查，需提供有效期内，并加盖制造商公章证明文献；12) 网络摇杆键盘a) 内置8寸高清(1280*600)屏直接显示；b) 支持2路1080p高清HDMI接口输出；c) 支持任意拼接，分割，漫游屏幕显示；d) 并行4路1080P/8路720P/16路D1、32路CIF解码视频；e) 支持解码原则 H.265、H.264、MPEG4、MPEG2、MJPEG、厂家私有码流等编码格式；f) 支持高清解码器远程控制；g) 支持监控录像本地回放；13) 拼接单元拼接缝隙3.5mm拼接组合方式任意行任意列液晶面板尺寸55屏幕比例16:9辨别率1920x1080 10Bit有效显示范畴1209.6(H)x680.4(V)原则颜色16.7M类型DID FHD-LED亮度500cd/m2对比度3500:1响应时间8ms可视角度178行频43-67.5KHz场频60Hz信号接口视频彩色制式PAL/NTSCCVBS(AV)输入/输出5路：1Vp-p ,75,BNCx5，2路环出S-video输入1路：Y：1Vp-p ,75;C：0.3Vp-p ,75YUV(YPbPr)输入1路：19201080P向下兼容VGA输入1路：19201080 (60Hz)向下兼容HDMI输入1路：19201080P向下兼容DVI输入1路：19201080P向下兼容DP(DisplayPort)输入1路：支持USB输入1路：USB2.0 支持软件在线升级SDI输入1路：3G-SDIHDSDI（选配）AUDIO输入1路：RCA 左右声道（选配）通讯接口RS485环路输入输出电源输入电压范畴AC100240V,50/60Hz最大功耗110W节能模式50W工作环境温度050相对湿度1090海拔高度5000米存储环境温度-2060相对湿度590安装方式机柜式/机架式/壁挂式散热系统智能温控电扇散热系统机壳材质冷轧钢板/铝型材外形尺寸液晶面板W1213.5mm x H684.3 mm机柜厚度200mm 400mm重量24kg14) 拼接控制器架构采用全硬件FPGA架构，内部自建核心运算机制，图像解决性能优秀，无内嵌操作系统，启动速度快（约5秒），没有工控机式设备死机、硬件冲突、蓝屏、计算机病毒困扰。输入信号支持RGB 、高清视频YpbPr、DVI、4K高清信号、网络信号、复合视频、HD/SD-SDI等各种视频信号源输入，支持对输入信号字符叠加，以便在大屏幕上辨认每一种窗口。输出信号可支持输出DVI-D信号（可通过转接头输出 VGA 信号）。控制方式支持 RS232串口和网络TCP/IP控制，支持控制软件，开放控制合同。系统控制软件配套控制软件功能描述支持单屏，多屏，全屏显示，任意接拼显示，带开窗漫游叠加功能，在叠加板下支持单屏可开四个窗口。工作温度040摄氏度工作湿度10%-90%,无凝露电源AC 110260V（50/60Hz），热插拔，冗余备份工作时间365*7*24不间断工作故障时间平均故障时间 30000h5. 工程量清单见投标清单附件
