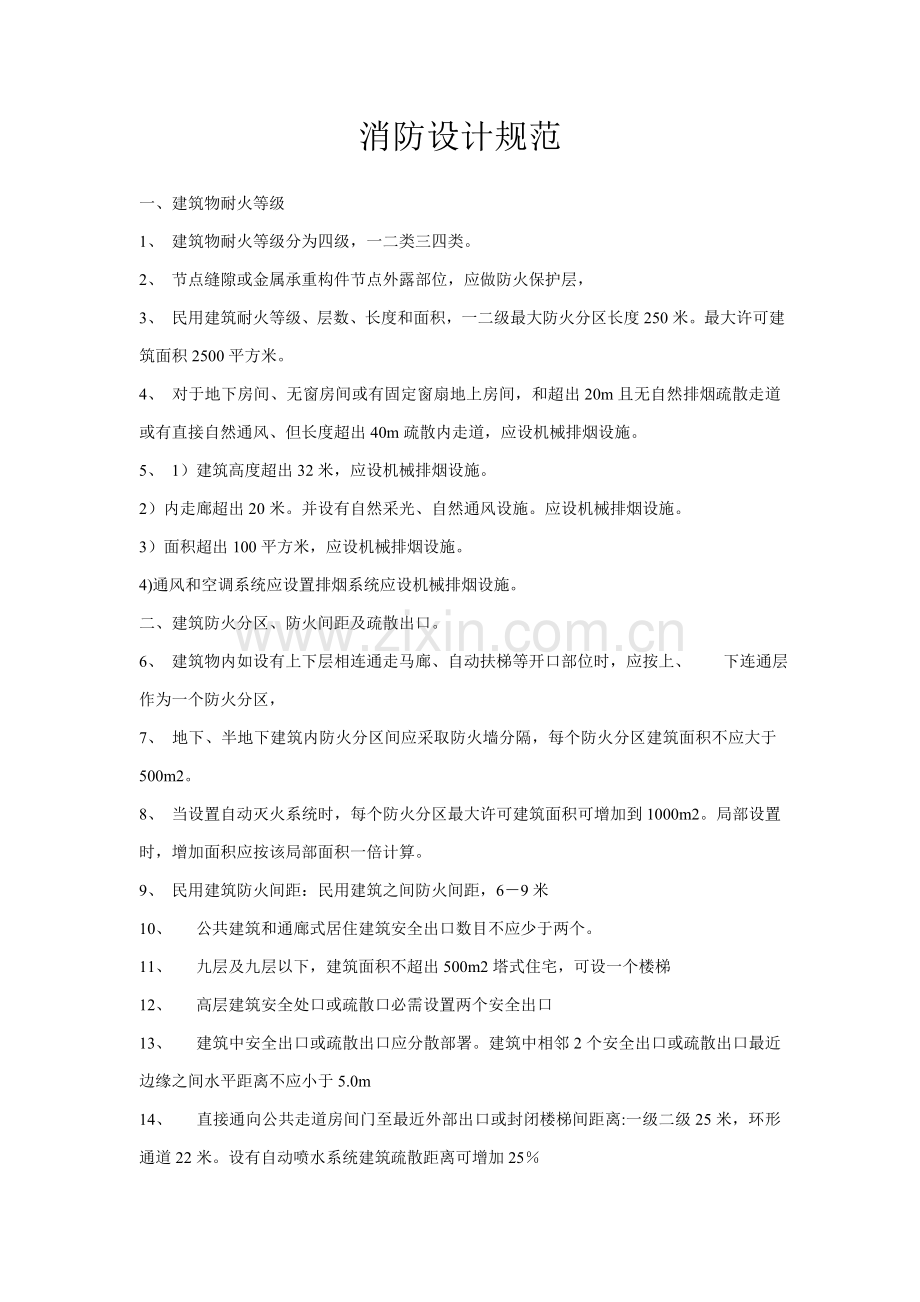

消防设计规范

一、建筑物耐火等级
1、 建筑物耐火等级分为四级，一二类三四类。
2、 节点缝隙或金属承重构件节点外露部位，应做防火保护层，
3、 民用建筑耐火等级、层数、长度和面积，一二级最大防火分区长度250米。最大许可建筑面积2500平方米。
4、 对于地下房间、无窗房间或有固定窗扇地上房间，和超出20m且无自然排烟疏散走道或有直接自然通风、但长度超出40m疏散内走道，应设机械排烟设施。
5、 1）建筑高度超出32米，应设机械排烟设施。
2）内走廊超出20米。并设有自然采光、自然通风设施。应设机械排烟设施。
3）面积超出100平方米，应设机械排烟设施。
4)通风和空调系统应设置排烟系统应设机械排烟设施。
二、建筑防火分区、防火间距及疏散出口。
6、 建筑物内如设有上下层相连通走马廊、自动扶梯等开口部位时，应按上、 下连通层作为一个防火分区，
7、 地下、半地下建筑内防火分区间应采取防火墙分隔，每个防火分区建筑面积不应大于500m2。
8、 当设置自动灭火系统时，每个防火分区最大许可建筑面积可增加到1000m2。局部设置时，增加面积应按该局部面积一倍计算。
9、 民用建筑防火间距：民用建筑之间防火间距，6－9米
10、 公共建筑和通廊式居住建筑安全出口数目不应少于两个。
11、 九层及九层以下，建筑面积不超出500m2塔式住宅，可设一个楼梯
12、 高层建筑安全处口或疏散口必需设置两个安全出口
13、 建筑中安全出口或疏散出口应分散部署。建筑中相邻2个安全出口或疏散出口最近边缘之间水平距离不应小于5.0m
14、 直接通向公共走道房间门至最近外部出口或封闭楼梯间距离:一级二级25米，环形通道22米。设有自动喷水系统建筑疏散距离可增加25％

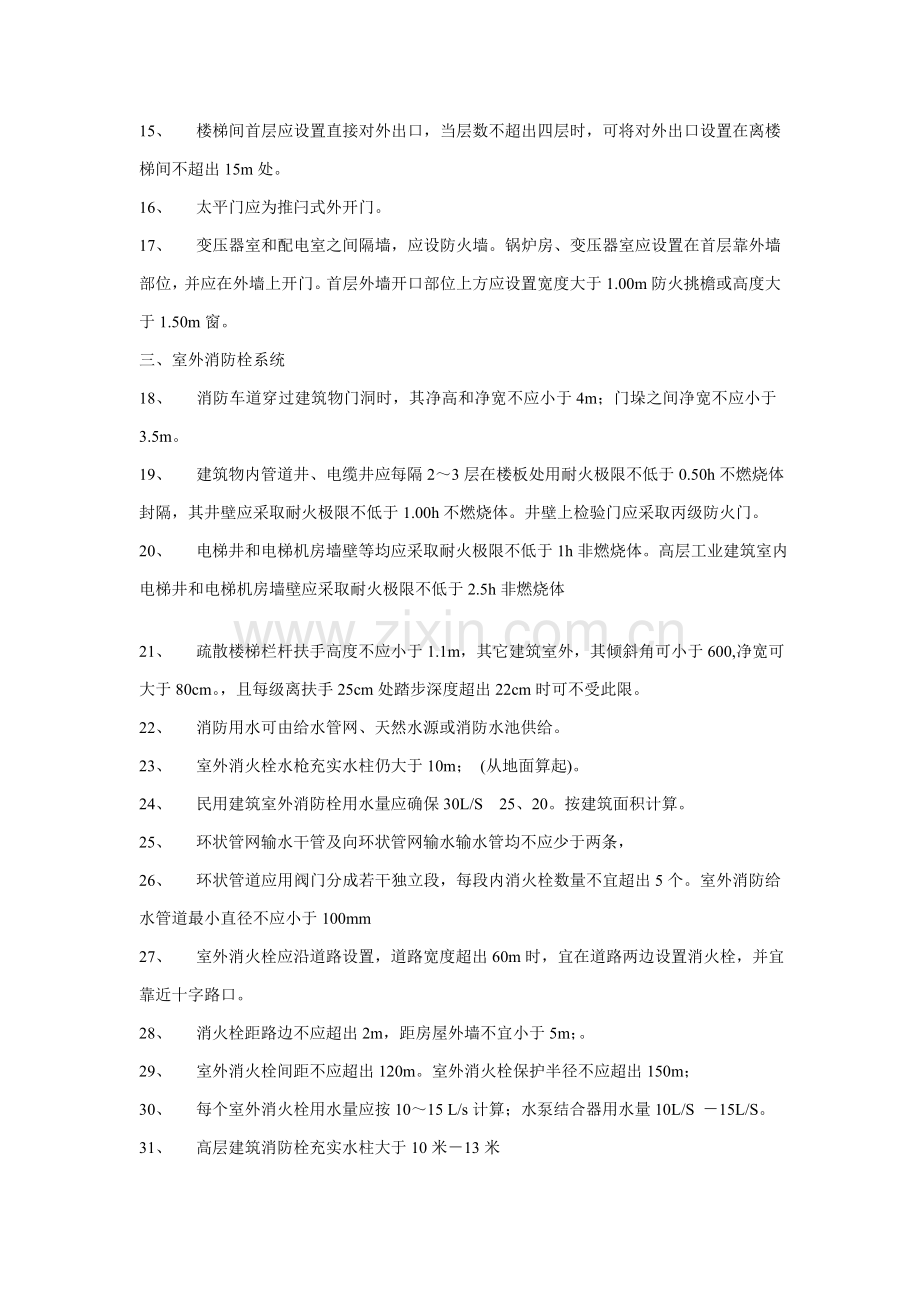

15、 楼梯间首层应设置直接对外出口，当层数不超出四层时，可将对外出口设置在离楼梯间不超出15m处。
16、 太平门应为推闩式外开门。
17、 变压器室和配电室之间隔墙，应设防火墙。锅炉房、变压器室应设置在首层靠外墙部位，并应在外墙上开门。首层外墙开口部位上方应设置宽度大于1.00m防火挑檐或高度大于1.50m窗。
三、室外消防栓系统
18、 消防车道穿过建筑物门洞时，其净高和净宽不应小于4m；门垛之间净宽不应小于3.5m。
19、 建筑物内管道井、电缆井应每隔2～3层在楼板处用耐火极限不低于0.50h不燃烧体封隔，其井壁应采取耐火极限不低于1.00h不燃烧体。井壁上检验门应采取丙级防火门。
20、 电梯井和电梯机房墙壁等均应采取耐火极限不低于1h非燃烧体。高层工业建筑室内电梯井和电梯机房墙壁应采取耐火极限不低于2.5h非燃烧体

21、 疏散楼梯栏杆扶手高度不应小于1.1m，其它建筑室外，其倾斜角可小于600,净宽可大于80cm。，且每级离扶手25cm处踏步深度超出22cm时可不受此限。
22、 消防用水可由给水管网、天然水源或消防水池供给。
23、 室外消火栓水枪充实水柱仍大于10m； (从地面算起)。
24、 民用建筑室外消防栓用水量应确保30L/S 25、20。按建筑面积计算。
25、 环状管网输水干管及向环状管网输水输水管均不应少于两条，
26、 环状管道应用阀门分成若干独立段，每段内消火栓数量不宜超出5个。室外消防给水管道最小直径不应小于100mm
27、 室外消火栓应沿道路设置，道路宽度超出60m时，宜在道路两边设置消火栓，并宜靠近十字路口。
28、 消火栓距路边不应超出2m，距房屋外墙不宜小于5m；。
29、 室外消火栓间距不应超出120m。室外消火栓保护半径不应超出150m；
30、 每个室外消火栓用水量应按10～15 L/s计算；水泵结合器用水量10L/S －15L/S。
31、 高层建筑消防栓充实水柱大于10米－13米
32、 室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm栓口
33、 消防水池应满足自动喷水灭火延续时间按1h计算。
34、 消防水池一类18立方米。住宅一类建筑12立方米
35、 供消防车取水消防水池，保护半径不应大于150m。供消防车取水消防水池应设取水口，其取水口和建筑物(水泵房除外)距离不宜小于15m；
四、 室内消防栓系统
36、 民用建筑用水量室内消火栓通常20L/S，部署大于4个。室内消防栓用水量：建筑高度大于50米 10L/S 超高层建筑 30L/S。
37、 室内消火栓超出10个且室内消防用水量大于15 L/s时，室内消防给水管道最少应有两条进水管和室外环状管网连接，并应将室内管道连成环状或将进水管和室外管道连成环状。当环状管网一条进水管发生事故时，其它进水管应仍能供给全部用水量
38、 高层工业建筑室内消防竖管应成环状，且管道直径不应小于100mm。
39、 室内消防给水管道应用阀门分成若干独立段，
40、 室内消火栓部署，应确保有两支水枪充实水柱同时抵达室内任何部位。两个消防水栓距离不应超出25米，水枪充实水柱不应小于13m水柱；
41、 室内消火栓栓口处静水压力应不超出80m水柱，如超出80m水柱时，应采取分区给水系统。消火栓栓口处出水压力超出50m水柱时，应有减压设施
42、 消防电梯前室应设室内消火栓，栓口离地面高度为1.1m，其出水方向宜向下或和设置消火栓墙面成900角；
43、 同层消防栓距离不超出30米。栓口距地面1。1米。栓口为DN65。水龙带大于25米，水龙口20毫米。
44、 应储存10min消防用水量。当室内消防用水量不超出25 L/s，经计算水箱消防储水量超出12m3时，仍可采取12m3；当室内消防用水量超出25 L/s，经计算水箱消防储水量超出18m3，仍可采取18m3；
五、 自动喷水系统
消防喷林系统类型：湿式喷淋灭火系统（适适用于室内温度4－700C）、干式喷林灭火系统（适适用于室内温度4－700C）、预作用喷林灭火系统。雨淋喷林系统、水幕系统
45、 积大于500m2地下商店应设自动喷水灭火系统
46、 自动喷林系统组成：报警阀、控制阀、水力警铃、系统检验装置、压力表、启闭指示装置。并设有水流指示器、压力开关、辅助电动报警装置组成。
47、 报警阀安装距地面1。2米。
48、 每个报警阀控制喷淋头湿式或预作用喷淋头不超出800个。干式有排气装置50个，干式无排气装置250个
49、 消防支管管径大于25。每个消防支管最多能代8个喷淋头
六、消防水泵
50、 一组消防水泵吸水管不应少于两条。高层建筑设有防超压方法
51、 消防水泵房应有不少于两条出水管直接和环状管网连接。
52、 固定消防水泵应设有备用泵，其工作能力不应小于一台关键泵。
53、 消防水泵应确保在火警后5min内开始工作，并在火场断电时仍能正常运转。
七、各机电专业消防设计
54、 多层建筑和高层工业建筑各层每个防火分区，当其通风、空气调整系统均系独立设置时，则被保护防火分区内送、回风水平风管和总管交接处可不设防火阀。
55、 火灾事故照明和疏散指示标志可采取蓄电池作备用电源，但连续供电时间不应少于20min。
56、 火灾照明应在下列设置封闭楼梯间、防烟楼梯间及其前室，消防电梯前室。
57、 按要求应设封闭楼梯间或防烟楼梯间建筑疏散走道
58、 疏散用事故照明，其最低照度不应低于0.5 lx。消防控制室，消防水泵房，自备发电机房照明支线，应接在消防配电线路上。
59、 散指示标志宜放在太平门顶部或疏散走道及其转角处距地面高度1m以下墙面上，走道上指示标志间距不宜大于20m。
八、 火灾自动报警及消控室
60、 报警区域按防火区域划分，一个报警区域能够有多个防火分区组成。
61、 火灾自动报警系统形式有：集中报警系统：区域报警系统；控制报警系统（消控中心），一个区域报警控制器可警戒多个楼层（看产品功效）安装位置距地面1。3－1。5米，报警电话安装位置1。3－1。5米。
62、 建筑面积大于500m 2地下商店应设火灾自动报警装置。
63、 独立设置消防控制室，其耐火等级不应低于二级。采取耐火极限分别不低于3h隔墙和2h楼板，并和其它部位隔开和设置直通室外安全出口
64、 消控室应设置下列功效：接收火灾报警，发出火灾声、光信号，事故广播和安全疏散指令等：控制消防水泵，固定灭火装置，通风空调系统，电动防火门、阀门、防火卷帘、防烟排烟设施。显示电源、消防电梯运行情况等
65、 火灾报警按钮安装在距地面1。5米
66、 报警线预留100－200毫米长度，绑扎成束、＋红—兰线
67、 报警线敷设不应有接头、纽结，导线接头应在接线盒内用接线端子或焊接连接（每个接线端子接线不超出2根），盒内外加螺母。不一样电压、电流、不一样回路、不一样系统、不一样类别线不能放在同一线槽内。
68、 线槽每隔1。5米设吊架及支架，吊拉杆大于6MM。
69、 消防电源应为专用电源，不许可插接接头，
70、 消控室门向疏散方向开门，许可有送回风管但应加防火阀。严禁无关电气线路穿越，控制台周围留1米通道和检修通道，
71、 消防控制功效：控制消防设备开启、关闭；消防水泵、防烟、排烟风机开关；关闭防火阀，停止空调送风机；显示火灾、故障报警位置；疏散通道、出口等；显示保护地图（模拟图、平面图）；显示消防电源状态；配置火灾报警应急广播控制装置
72、 消防控制状态过程：当火灾报警时；火灾报警系统报警；自动灭火系统开启；室内消防栓系统开启（消防水泵开启）；电源进行切换（非消防电源停电，应急消防电源开启），并接通报警装置和应急照明装置和疏散指示照明。电梯迫降在首层；，加压送风机开启（风口开启），隔离系统开启（防火卷帘下降）；防火门关闭
73、 每隔防火分区最少设置一个手动火灾报警装置，两个手动火灾报警装置距离不超出30米，安装位置1。3－1。5米
九、防烟、排烟系统
74、 一二类建筑(高度超出50米）、建筑高度超出32米建筑物应设置防烟分区。
75、 防烟分区通常不超出500平方米，小于防火分区；不跨越防火分区，防排烟系统设置通常在走廊、防烟道、排风井道各自独立，耐火等级1小时
76、 高层建筑防烟、排烟系统。分为机械加压送风防烟系统和自动排烟系统（可开启外窗）；自动排烟系统（可开启外窗）分为：机械排烟系统和可开启外窗自然排烟系统。
77、 塔楼建筑应设有两个疏散防烟楼梯；并设有前室，前室设有机械加压送风系统。楼梯间每隔2－3层设置一个加压送风口，前室每层全部设加压送风口
78、 防烟楼梯间。适用消防前室设计风量18000－0。28000－30000M3、H。层数超出32层分段计算
（一）机械加压送风系统
79、 机械加压送风系统设置在前室、楼梯间、适用前室、消防电梯间前室；当楼梯间和消防前室加压送风系统必需适用时应设置压差自动调整装置；机械加压送风系统全压除计算最不力点压头损失，其它压应符合下列要求：
80、 防烟楼梯间为50PA
81、 前室、楼梯间、适用前室、消防电梯间前室、避难间为25PA
82、 楼梯间每隔2－3层设置一个加压送风口，前室每层全部设加压送风口。
83、 机械加压送风系统和机械排烟系统风速要求
1) 采取金属风管，风速小于20米、秒
2) 混凝土结构管道风速小于15米、秒
3) 送风口风速小于7米、秒。排烟口风速小于10米、秒
84、 排烟系统设置：通常设置在楼梯间、前室、消防前室，适用前室。避难层。
85、 超出32层建筑楼梯间送风量和排风量应分段计算
86、 剪力楼楼梯间可供用一个风道其风量按两个楼梯间计算，风口分别设置。
87、 避难层加压送风量按净面积计算大于30立方米、秒，避难层应设有消防电梯出口、应急照明、广播、消防电话、消防栓、并设有独立防烟设施，防烟楼梯进行分割
（二）机械排风（防烟）系统
88、 排烟系统设置条件：
1）建筑高度超出32米，
2）内走廊超出20米。并设有自然采光、自然通风设施
3）面积超出100平方米
4)通风和空调系统应设置排烟系统
89、 防烟系统安装位置：
1）担负一个防烟分区净空高度大于6米房间，每平方米大于60立方米
2）担负一个防烟分区净空高度大于6米房间，每平方米大于120立方米
3）排烟口安装在屋面及顶棚位置；排烟量大于60立方米、秒
4）防烟口设置水平距离不超出30米 防烟阀关闭温度280 0C
5）走廊防排烟系统竖向设置，室内按防火分区设置
6）机械防排烟系统能够和通风空调系统适用但必需采取可靠防火方法
7）防火风管为建筑中安全救生系统: 关键应用于火灾时排烟和正压送风救生保障系统,通常可分为1h、2h、4h等不一样要求等级
90、 通风和空气调整
1）通风系统应设置，横向按防火分区设置，竖向每五层设置（不超出5层），
2）通风空调系统穿越下列情况时安装防火阀70 0C（穿越防火分区墙、楼板变形缝等）
十、其它
91、 玻璃幕耐火等级应耐火1小时
92、 建筑变形缝等应加防火保护层
93、 无框玻璃幕墙及间隔玻璃幕墙应耐火1小时，应有800MM高实体墙。
94、 发电机房储油不能超出8小时用量，
95、 高层建筑间距13米、群楼6米
96、 消防车道宽度大于4米，和建筑物距离大于5米，高度不超出4米
97、 建筑物变形缝及金属结构要加防火保护层。
98、 一、二级建筑防火分区最大许可距离150米，面积2500平方米。
1、 电缆井、管道井、排风井、防烟井应每层进行分隔
十一、防火分区
99、 一类建筑：1000平方米；二类建筑：1500平方米；地下室：500平方米
100、 高层建筑和裙楼有防火墙及良好防火方法时最大防火分区不应超出2500平方米
101、 高层建筑有自动扶梯、上下层连通、上下开口通道楼梯等，防火分区应按上下连通作分防火分区，面积叠加计算
102、 每层防火分区安全通道门不应小于两个，两个安全门距离大于5米。通常在24－40米，环形走廊10－20米；安全疏散门距离室内任何一点不超出40米，室内到室内门不超出15米。
103、 首层消防通道走廊宽1100－1200毫米；门900－1300毫米，门往外开。门外1。4米内不应有踏步
104、 防火卷帘耐火等级通常为3小时
105、 十八层及十八层以下建筑，面积不超出650平方米，住户不超出八户，应设有防烟楼梯间和消防电梯，；
106、 消防电梯配置：小于1500平方米设置一台消防电梯，大于1500小于4500平方米2台，4500平方米3台
107、 消防电梯应设置在不一样防火分区内；消防电梯前室大于6平方米。
108、 十层以上建筑应在单元内阳台进行连通或凹陷
十二、消防给水及消防灭火设备
109、 消防电梯前室设有消火栓
110、 消防泵房耐火等级为2级。消防水箱楼板厚15毫米，隔墙耐火2小时，甲级防火门。
111、 超出100米高层建筑均应设有自动喷水灭火设备。
消防验收规范
一、 安装
112、 安装线管时 当管长超出45米时应设有接线盒
113、 管道穿越消防水池和剪力墙时应加放水套管，震动管道要加柔性接头，和水箱接口要用焊接，消防水箱要预留1米通道周围不得小于0。7米，和顶棚高度大于0。6米。压力表量程是2。5倍。
114、 消防水泵结合器组成：接口、本体、连接器、止回阀、安全阀、防空阀、控制阀次序安装，安装高度1。1米
115、 小于或等于DN100管道采取焊接。大于DN100管道采取卡故连接
116、 管道安装和楼板粱、拄、距离，按管道管径为递增40－200毫米
117、 管道和 支架安装距离，按管道管径为递增3。5－12毫米。
118、 7、管道支架、吊架和喷头安装距离不宜小于300毫米，和末端喷头距离不得小于750毫米。
119、 管道穿过变形缝时候，采取柔性接头和短管。短管不得小于墙体长度或出墙体50毫米。
120、 管道竖向安装支架距离1。5－1。8米。
121、 消防水泵出口应安装止回阀、压力表。
122、 消防气压装置安装距棚顶高度大于1。0米
123、 消防结合器安装次序，接口、本体、连接管、止回阀、安全阀、防空阀、止回阀、
124、 报警阀组安装距离距地面1。2米，水力警铃和报警阀连接应采取镀新钢管长度不超出6米
二、 灭火器配置规范。
125、 1、按类型分为A、B、C、类
三、 喷林头
126、 喷淋头保护面积8平方米（严重5。4米）喷淋头水平距离为2。8米（中危险级3。6米、），喷淋头和柱面、或墙面距离1。4米（严重1。1米），侧喷距顶棚距离7。5－15CM
127、 侧喷垂直两米，两侧1米内严禁有障碍物。侧喷最远距离7米
