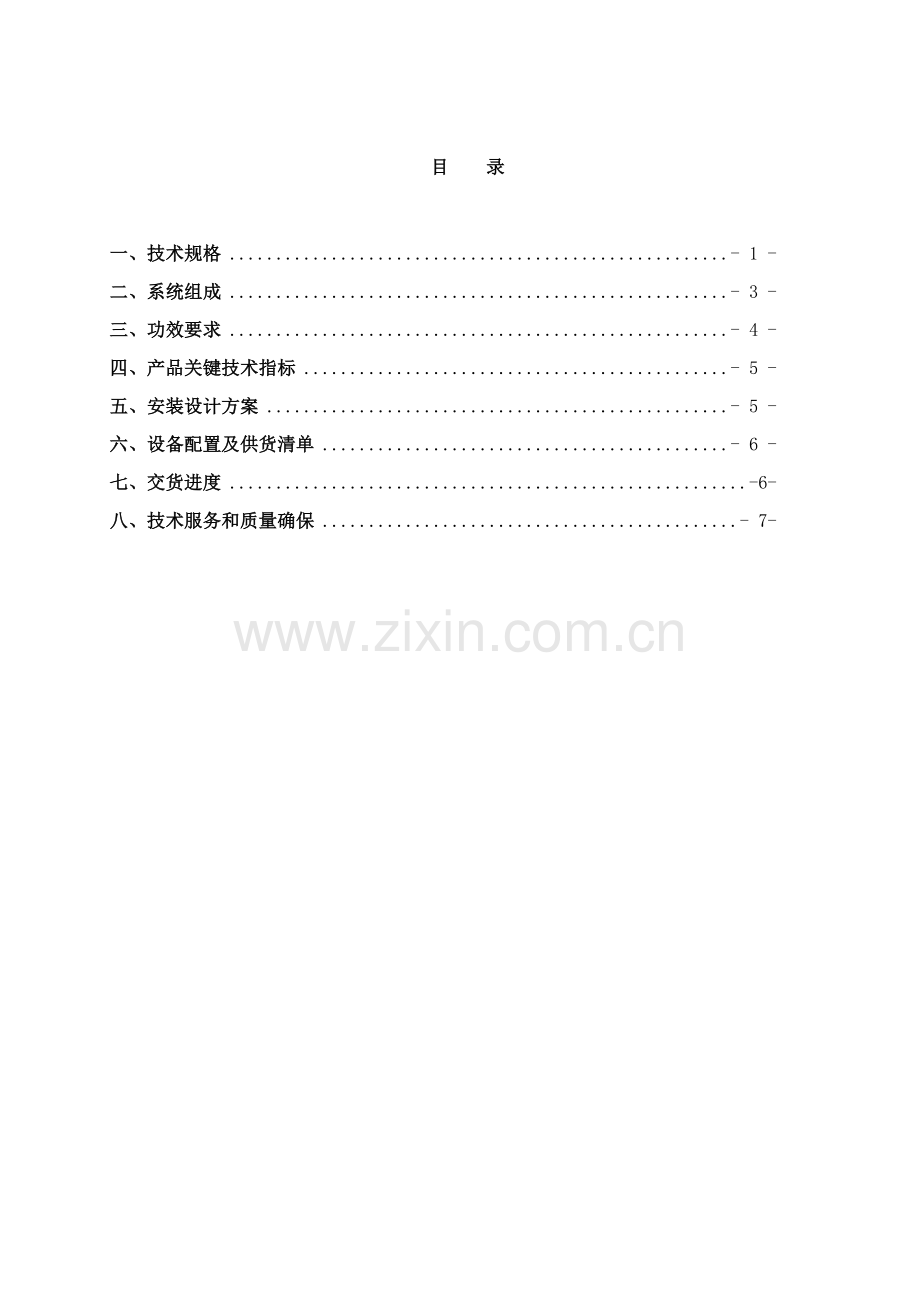

国网能源哈密大南湖一号矿井顶板离层自动监测设备技术规范书2月目 录一、技术规格- 1 -二、系统组成- 3 -三、功效要求- 4 -四、产品关键技术指标- 5 -五、安装设计方案- 5 -六、设备配置及供货清单- 6 -七、交货进度-6-八、技术服务和质量确保- 7-一、技术规格1、总则1.1. 本规格文件对哈密大南湖煤矿顶板离层在线监测系统提出了功效设计、结构、性能和试验等方面技术要求。1.2. 招标方在本技术文件中提供了最低程度技术要求，并未对一切技术细节作出要求。也未充足引述相关标准和规范条文，投标方应确保提供符合本投标书和工业标准设备及其对应服务。对国家相关设备制造等强制性标准，必需满足其要求。1.3. 假如投标方没有以书面形式对本规范文件条文提出异议，则招标方认为投标方产品（包含硬件和软件等）将完全满足本技术规范文件要求。如有异议，应在报价书文件附件差异表加以具体描述。1.4. 报价书及协议要求文件，包含图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。1.5. 只有招标方有权修改本规范文件。经买卖双方协商，最终确定规范文件应作为设备订货协议一个附件，并和协议文件有相同法律效力。1.6. 投标方工作范围 投标人资质：投标人应含有同类型系统设计制造成熟经验，含有相当资质。投标方应提供满足本规范文件要求所必需硬件、软件和各项服务。其中包含（但不限于）下列内容：1.6.1. 根据本规范文件要求及图纸要求，配置1套完整功效设备，关键包含以下内容： 生产许可证； 产品合格证、材料合格证、“MA标志准用证”、“防爆合格证”等。1.6.2. 根据协议要求进度要求，按时发运设备。1.6.3. 负责培训招标方运行和维护工程技术人员，并使这些人员能熟练地操作、维护。1.6.4. 招标方应负责对投标方现场服务人员正当配合要求给予帮助，确保工作顺利进行。2、工程概况2.1. 大南湖煤矿为国网能源哈密煤电化企业下属煤矿，设计产能1000万吨/年。所以投标厂家应严格按产品标准制造优质设备来满足煤矿需要。2.2. 使用环境条件2.2.1 使用地点:井下。2.2.2 环境温度:最高500C,最低-200C2.2.3有煤尘、瓦斯爆炸混合物但无破坏绝缘腐蚀性气体场所。2.2.4 相对湿度：月平均小于90%（250C）2.2.5无显著振动和冲击场所；二、系统组成1、KZL-300FZ巷道顶板离层自动监测分站；2、KZL-300CG巷道顶板离层自动监测传感器；3、KZL-300BJ巷道顶板离层自动监测报警器；4、实时上传上位机分析软件一套；5、KTTC-1数据传输器；三、功效要求：（一）硬件关键功效：1、装置能实时监测顶板离层改变，每改变1mm统计一次。2、当离层数值超出设定报警临界值时，报警器在监测现场发出发出大于90分贝报警声，且报警器上显示器闪烁离层位移量，同时，井上上位机软件同时显示报警信息。实现了现场报警器、上位机同时报警3、分站和各报警器之间能进行通话，能方便井下工作人员联络。通话效果好，话音失真度小于10%。4、报警器和分站含有高亮度LED数码管显示电路，显示器上能够直接显示顶板离层改变量。5、分站内存放器含有存放功效，能够存放5000组数据。6、在井下断电情况下，装置可在3小时内能正常监测。7、装置操作方便，可循环使用。8、分站传输接口可经过电话线或通讯井下环网网络交换机等多个方法连接到井上监控主机。（二）软件关键功效：1、装置配置要灵活方便，能够反复使用。2、装置在顶板离层值达成设定报警值时，能发出声光报警，方便立即采取安全方法，预防事故发生，实现安全生产。3、经过和地面计算机通讯和专用软件，可实现实时监测和报警提醒，并对检测数据进行多种处理，形成历史数据，报表打印等。4、地面计算机能够显示实时数据。四、产品关键技术指标1、额定输入电压: AC660V、127V 20%通用2、额定工作电压: 分站供电采取本安电源3、测量顶板离层位移距离为（0700mm）4、检测精度1mm5、装置监测最大距离大于3000m6、报警信号声强90dB7、扩音通信输出功率1W8、分站电池容量500mAh9、上传通讯距离15kM10、装置防护等级： IP5411、测量钢丝绳长度：浅基点10003000mm；深基点600015000mm(可依据用户实际情况，确定测量长度)；12、单台分站同时监测容量不少于20个报警器；13、存放器最大容量：不少于5000组数据。五、安装设计方案能对1301工作面上下顺槽各2500米左右进行监测，具体位置需要依据现场来分析安装。六、设备配置及供货清单序号名称型号及规格数量备注1分站KZL-300FZ3台2巷道顶板离层自动监测传感器KZL-300CG20台3巷道顶板离层自动监测报警器KZL-300BJ20台4矿用抗拉力电缆（55米/根）20根5矿用信号线（5米/根）20根6数据转换器1台7数据传输器KTTC-11台已含有8数据分析软件1套已含有七、交货进度设备交货进度应满足工程安装进度要求, 买方要求交货时间: 年 5 月30 日, 无偿送货到大南湖煤矿。八、技术服务和质量确保1、供方提供设备应符合设备运行环境条件，同时应符合国家规范和行业技术标准。2、技术资料和技术图纸供方须提供调试、性能验收、检验、试运行、运行维护等方面技术资料。供方提供技术资料包含技术文件、使用说明、设备关键技术参数、软件及其使用手册、操作手册、培训指导书等，每台设备不少于6套，电子版一套。3、供方负责系统调试，并对系统值班人员及调试维修人员进行定时培训工作，并经过互联网指导运行和跟踪服务。技术培训具体要求(人员、时间、形式)，满足需方要求。4、十二个月内无偿保修，并无偿升级系统及进行系统改善。5、供方须对一切和协议相关供货设备(包含分包和外购)及技术接口、技术服务等问题负全部责任。凡和协议设备相连接其它设备装置，供方有提供接口和技术配合义务，并不由此发生协议价格以外任何费用。6、由供方供给全部协议设备/部件（包含分包和外购），在生产过程中全部须进行严格检验和试验，出厂前须进行部件和/或整机总装试验。全部检验、试验和总装（装配）必需有正式统计文件。全部这些正式统计文件、质量证实文件及合格证作为技术资料一部分交买方存档。7、供方应含有在大型现代化矿井成功使用业绩。8、供方应提供设备质量证实书包含：1）产品合格证；2）设备制造、检验统计；3）材料合格证、“MA标志准用证”、“防爆合格证”等。
